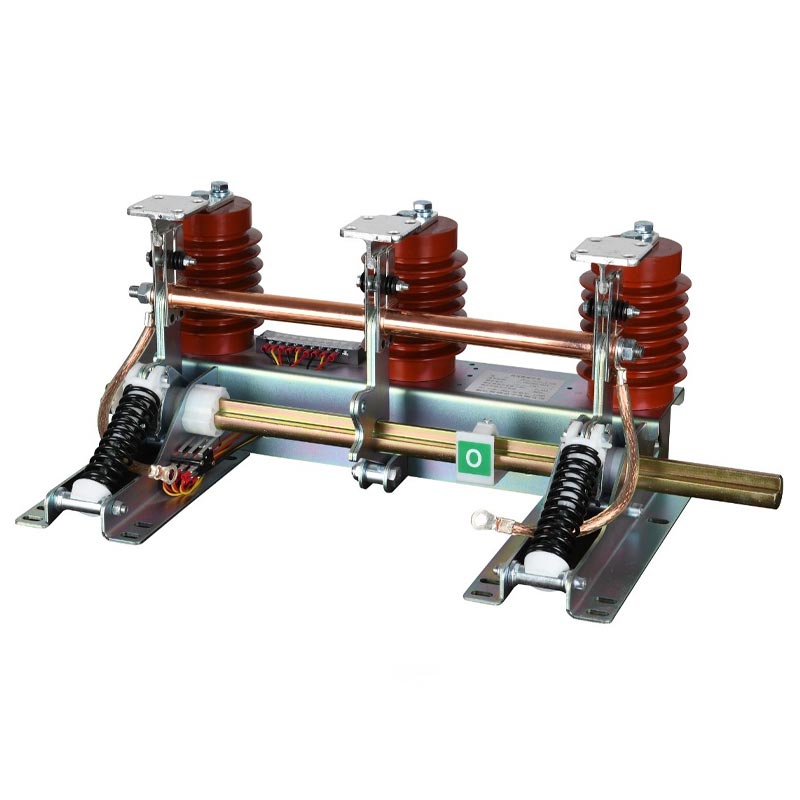

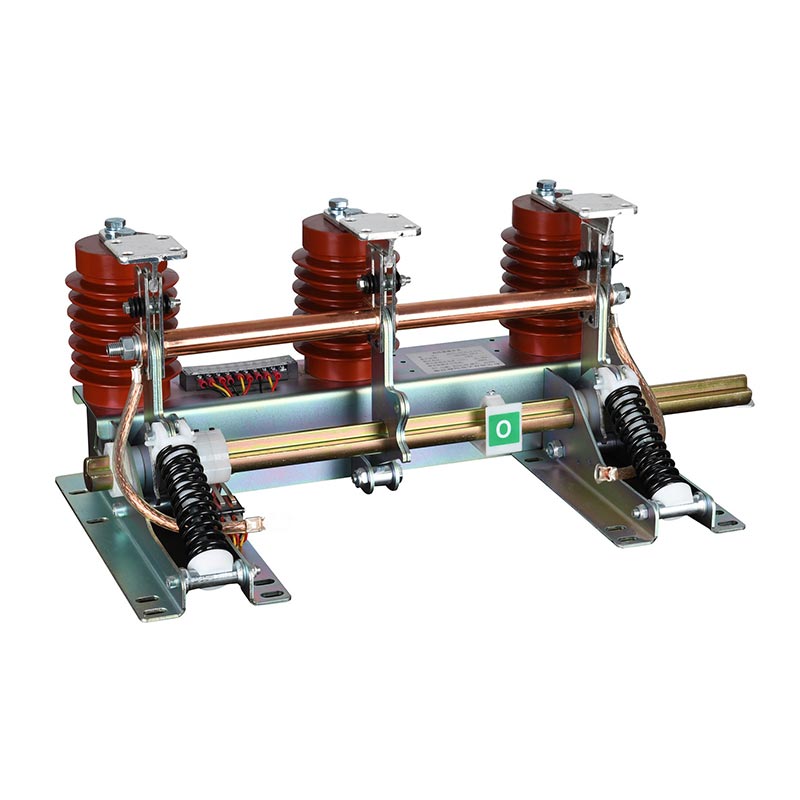

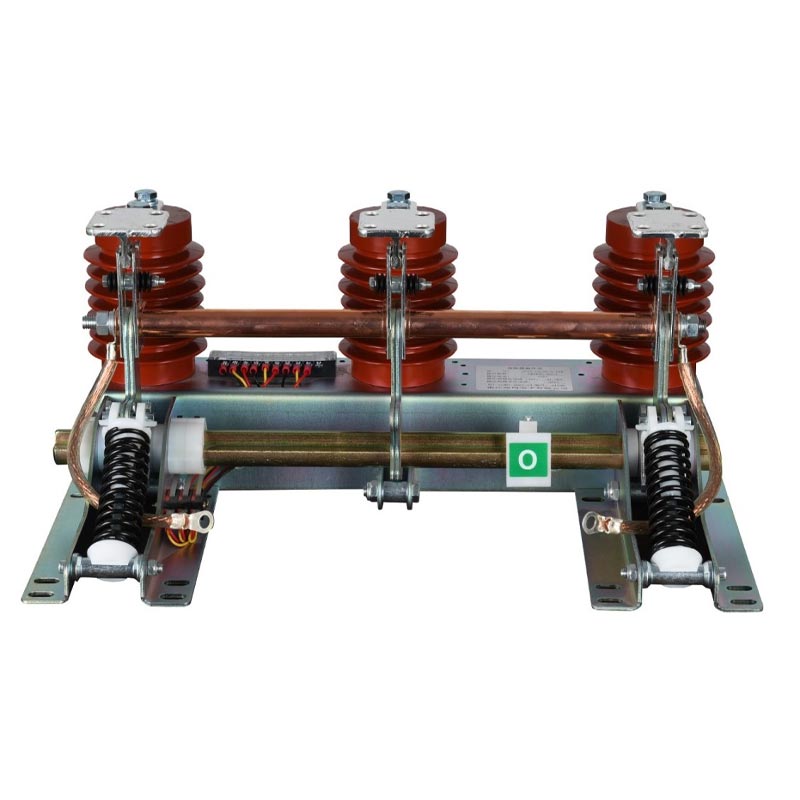

Jordingskontakt Jn15

Usune Grounding Switch Jn15 er velegnet til 12kV og under 50Hz AC strømsystemer. Specielt designet til kredsløb sikkerhedsjording, den kan bruges med forskellige højspændingsafbrydere for at give kritisk jordingsbeskyttelse under vedligeholdelse af udstyr eller strømafbrydelser. Ved pålideligt at frigive restspænding og modstå kortslutningsstrømme, det sikrer sikkerheden for vedligeholdelsespersonale og elektrisk udstyr.

Som en professionel producent kan Usunes produktserie prale af en kompakt og robust struktur, der muliggør stabil drift i barske indendørs miljøer med høj luftfugtighed, høje støvniveauer og moderat forurening. Det overholder fuldt ud GB1985-89 og internationale IEC129-standarder, der sikrer produktkonsistens og global anvendelighed.

Kerne tekniske parametre

Kerneproduktfordele

1. Sikker og pålidelig

Jordingskontakten Jn15 er udstyret med en præcisionsmekanisk sammenlåsningsmekanisme for at forhindre fejlbetjening (såsom lukning under strømførende forhold); den har fremragende kortslutningsmodstandsevne, i stand til modstå en korttidsstrøm på 31,5kA/4s og en spidsstrøm på 80kA, hvilket bibeholder den strukturelle integritet i tilfælde af en fejl; isoleringskomponenter af høj kvalitet giver høj isoleringsstyrke, er fugtbestandige og forureningsbestandig og sikre stabil langsigtet drift.

2. Kompakt og nem at bruge

Den optimerede kompakte struktur giver mulighed for fleksibel installation i forskellige højspændingsanlæg (såsom KYN28 og HXGN-typer); klare statusindikatorer og værktøjsfri adgangsporte letter bekvem betjening og vedligeholdelse; bevægelige dele er lavet af korrosionsbestandige materialer og præcisionssmurt, hvilket sikrer jævn drift i over 2000 cyklusser.

3. Bred anvendelighed og standardoverholdelse

Jordingskontakten Jn15 er kompatibel med 6,6-12kV systemer og kan matches med al almindelig højspænding koblingsudstyr. Det overholder fuldt ud GB1985-89 og IEC129 standarder, hvilket gør det velegnet til forskellige projekter både nationalt og internationalt. Den kan fungere pålideligt i indendørs miljøer med temperaturer fra -10 ℃ til +40℃, højder ≤1000m, luftfugtighed 95% og forureningsniveauer i klasse II.

4. Fabrikskvalitetssikring

Grounding Switch Jn15 er fremstillet i Usunes avancerede fabrik ved hjælp af automatiserede produktionslinjer og strenge kvalitetstest. Hvert produkt gennemgår dynamiske, statiske og isoleringstests, før de forlader fabrikken. A professionelt R&D-team kan levere tilpassede konfigurationer baseret på specifik spænding, strøm eller installation krav.

Ansøgningssag i den virkelige verden: Urban Commercial Complex Power Distribution Project

1. Projektbaggrund

Et 320.000㎡ kommercielt kompleks i Østkina kræver et sikkert og pålideligt 10kV strømdistributionssystem, bl.a. otte højspændingsafbryderrum af typen KYN28A-12. Stabile jordforbindelseskontakter er nødvendige for at sikre vedligeholdelsessikkerhed og systembeskyttelse.

2. Løsning og implementering

Entreprenøren valgte Usune Grounding Switch Jn15 (64 enheder i alt), der matcher alle indgående og udgående linjer og PT-skabe. Installationen blev udført i henhold til standardprocedurer, opnåelse af mekanisk og elektrisk sammenlåsning med koblingsudstyret. Under idriftsættelse modstår drift, sammenlåsning og kortslutning test alle opfyldte design og nationale standarder.

3. Projektresultater

- Driftssikkerhed: Driftet uden fejl i over 3 år, fuldført 18 vedligeholdelsescyklusser uden nogen elektriske sikkerhedsrisici.
- Systemstabilitet: Klarede 3 kortslutningsfejl uden skade på udstyr, hvilket forkortede strømafbrydelsen restitutionstid.
- Effektiv vedligeholdelse: Tydelige statusindikatorer og bekvem betjening, hvilket reducerer vedligeholdelsesjordingstiden med cirka 40 %.
- Kundefeedback: "Usune JN15-12-kontakten er pålidelig og nem at bruge, afgørende for den overordnede strømsikkerhed af komplekset. Det vil være et prioriteret valg for fremtidige projekter."

Vigtigste tekniske parametre

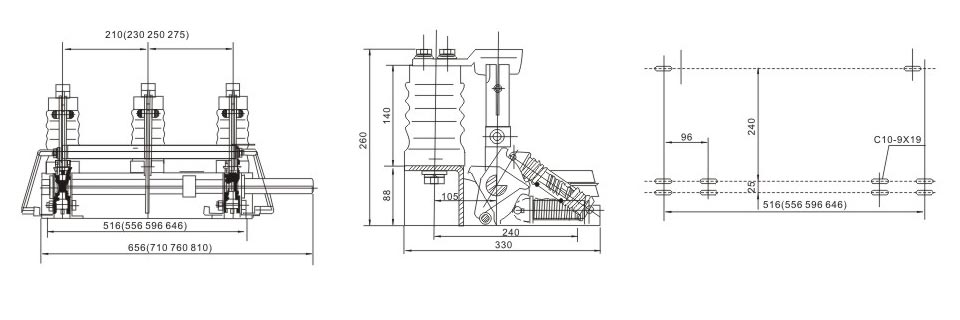

Ydre dimensioner

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

FAQ

Q1: Hvilke typer koblingsudstyr kan Usune Grounding Switch Jn15 være kompatibel med?

A: Kompatibel med alle almindelige indendørs højspændingsanlæg, såsom KYN28A-12, HXGN-12, XGN2-12 osv., velegnet til 6,6kV/10kV/11kV/12kV-systemer og standard 150mm/165mm/210mm/250mm faseafstand; specialskabe kan tilpasses ved at kontakte Usune.

Spørgsmål 2: Hvilken vedligeholdelse er påkrævet til jordingskontakt JN15?

A: Anbefalet vedligeholdelsesplan:
- Hver 6. måned: Visuel inspektion, kontrol for slitage, korrosion, løse forbindelser og sammenlåsningsforhold.
- Årligt: ​​Driftstest, kontrol af glatheden af ​​åbning og lukning og korrektheden af ​​sammenlåsning.
- Hvert 5. år: Ydelsestest, verifikation af isolering og kortslutningsmodstandsevne iht standarder.
- Hvert andet år: Vedligeholdelse af smøring, påføring af smøremiddel på bevægelige dele for at forlænge levetiden.

Q3: Kan JN15-12 bruges i højder over 1000m eller i korrosive miljøer?

A: Standardmodeller er velegnede til højder ≤1000m, klasse II-forurening og ikke-korrosive miljøer. For højder >1000m eller korrosive (kemiske, havsalt) miljøer tilbyder Usune forbedrede produkter, bl.a. forstærket isolering, anti-korrosionsbelægninger og højdeafhængig derating design. Kontakt vores tekniske team til skræddersyede løsninger.

Konklusion

Usune JN15-12-serien indendørs højspændingsjordingskontakter kombinerer sikkerhed, pålidelighed og alsidighed, tilpasning til 6,6-12kV strømsystemer. De opfylder globale standarder og er blevet bevist i faktiske projekter, hvilket gør dem et ideelt valg til jordingsbeskyttelse. Som en professionel kinesisk leverandør leverer Usune produkter af høj kvalitet og omfattende teknisk support til forskellige projekter inden for eldistribution, industri og handel.
