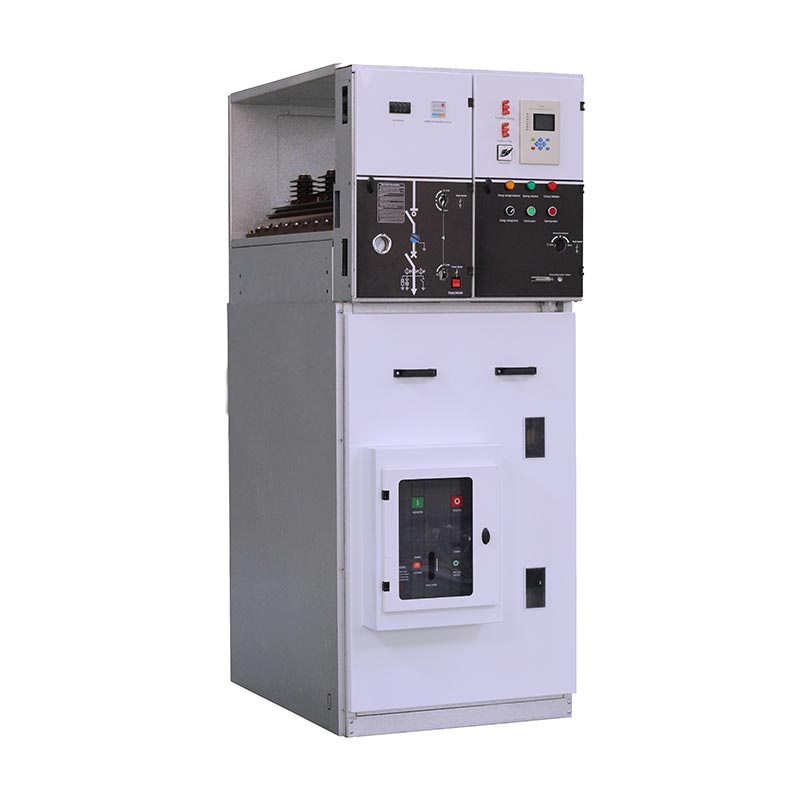

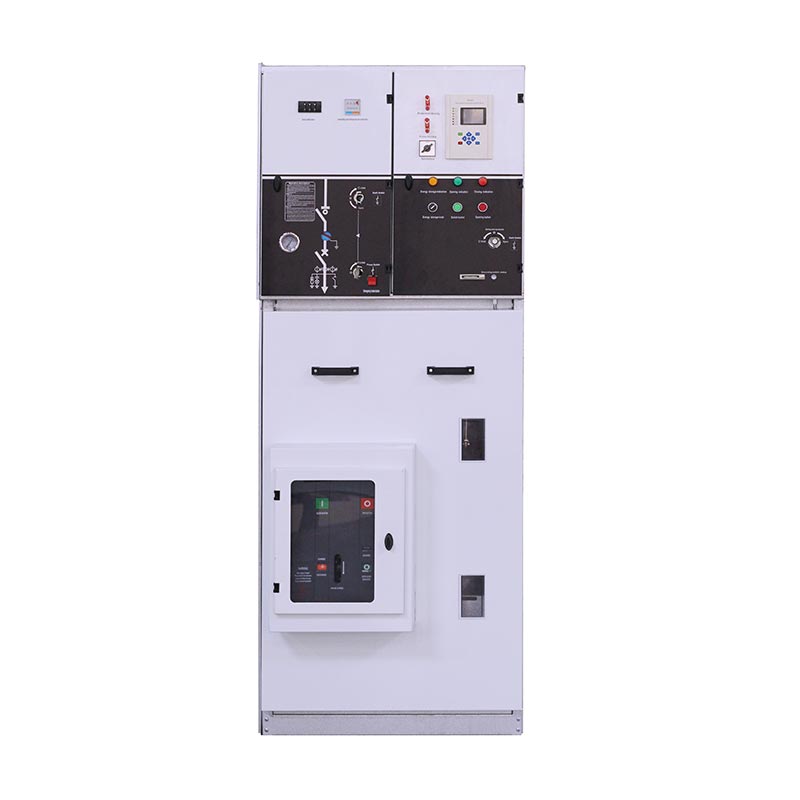

Ringhovedenhed med strømafbryder

USUNE XGN15-seriens ringhovedenhed med strømafbryder er et kompakt, skalerbart, metalindkapslet koblingsudstyr designet til automatisering af strømdistribution. Hele kabinettet anvender luftisoleringsteknologi, balancerer sikkerhed og kompakthed, gør den velegnet til forskellige installationsscenarier med begrænset plads. Dens enkle struktur og fleksible betjening reducere on-site konstruktion og efterfølgende vedligeholdelsesproblemer betydeligt, hvilket forbedrer strømfordelingen driftseffektivitet.

Som en professionel producent med stor erfaring besidder USUNE en komplet R&D, produktion og afprøvning system. XGN15-seriens produkter fremstilles uafhængigt på sin egen fabrik, med hvert skridt fra rå materialer til færdige produkter, der nøje overholder internationale standarder for at sikre ensartet og stabil produktkvalitet.

Kernekonfiguration og tekniske fordele

1. Konfiguration af hovedafbryder

Hovedafbryderen i denne serie, Ring Main Unit With Circuit Breaker, er en uafhængig SF6 belastningsafbryder fremstillet af USUNE, hvilket giver fordele såsom lang levetid, stabil ydeevne og lave vedligeholdelsesomkostninger. Det kan også udstyres med state-of-the-art vakuumafbrydere i henhold til brugernes behov, hvilket yderligere forbedrer udstyrs brudkapacitet og beskyttelsesniveau, tilpasset forskellige strømfordelingsscenarier.

2. Driftstilstande og automatiseringsniveau

Hovedafbryderen understøtter både manuelle og elektriske driftstilstande for at tilpasse sig til forskellige operationer på stedet krav. Den kan udstyres med FTU- og RTU-enheder, der perfekt opfylder kravene til "fire fjernbetjeninger" (fjernbetjening kontrol, fjernsignalering, fjernmåling og fjernjustering) af automatisering af strømdistribution, realisering intelligent overvågning og styring af eldistributionssystemet, og lægger grundlaget for intelligent opgradering af elnettet.

3.Avanceret teknologi

Applikationer Ved at integrere avanceret sensorteknologi og de nyeste beskyttelsesrelæer kan den overvåge nøjagtigt udstyrs driftsstatus i realtid, reagerer hurtigt på unormale forhold og sikrer strømsikkerheden distributionssystemer og udstyr. Ved at vedtage en let og fleksibel monteringsplan reduceres transport og installationsvanskeligheder, samtidig med at det letter senere vedligeholdelse og udvidelse, imødekommer den stadigt skiftende kraft markedets distributionsbehov.

Anvendelse

Ringhovedenheden med strømafbryder er velegnet til 50/60Hz, 12-36kV strømsystemer og er meget udbredt i industrielle og civile strømkabelringnetværk og strømforsyningsterminaler. Som et professionelt strømdistributionsudstyr leverandør, USUNE har optimeret produktdesignet, hvilket gør det særligt velegnet til følgende scenarier:

- Eldistribution i byer, små understationer, omstillingsstationer og præfabrikerede understationer;
- Industri- og minevirksomheder, indkøbscentre, lufthavne, undergrundsbaner og andre offentlige steder;
- Nye energiområder såsom vindkraftproduktion;
- Nøgle offentlige faciliteter såsom hospitaler, stadioner, jernbaner og tunneler.

I Kina er Ring Main Unit With Circuit Breaker blevet meget brugt i forskellige by- og landlige elnet renovering projekter, der modtager konsekvent ros fra brugerne for dens stabile ydeevne og pålidelige kvalitet.

Arbejdstilstand

- Højde ≤1000 mm
- Omgivelsestemperatur: 45℃~-35℃, maksimal temperaturforskel ≤25℃
- Den gennemsnitlige daglige relative luftfugtighed overstiger ikke 95 %
- Den gennemsnitlige månedlige relative luftfugtighed overstiger ikke 90 %
- Seismisk kapacitet: seismisk intensitet overstiger ikke 8 grader
- Ingen voldsomme vibrationer og stød, brand, kemisk korrosion, eksplosionsrisikofelt

Tekniske parametre

Indkapslingskonfigurationsparameter

Indgående LBS

Trafo beskytte

Måling

Cbog m/.meter

Cb udgående

Koblingsanlæg struktur og konfiguration

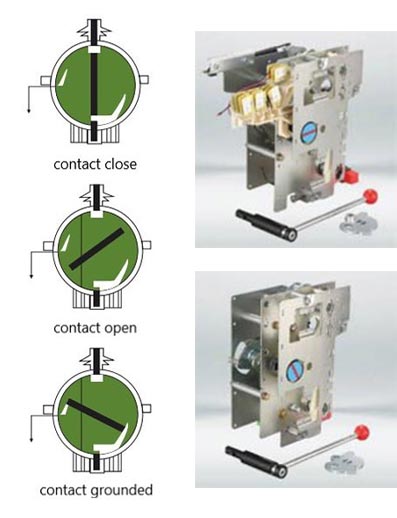

Betjeningsmekanisme

(1) Dobbeltfunktions enkeltfjeder betjeningsmekanisme: type K

Skiftefunktionen betjenes uafhængigt med et håndtag eller en motor.
Jordafbryderfunktionen åbner og lukker uafhængigt ved hjælp af et betjeningshåndtag, og driftsenergien er forsynet med en trykfjeder, som udløses for at lukke eller afbryde kontakten.

(2) Dobbeltfunktion dobbelt fjeder betjeningsmekanisme: Type A

Skiftefunktionen betjenes uafhængigt af et håndtag eller en motor, og driftsenergien leveres af en trykfjeder, som udløses for at lukke kontakten. Uafhængig åbning og lukning med knap (0) eller udløseenhed eller shuntudløsningsanordning.
Jordafbryderfunktionen fungerer uafhængigt med et betjeningshåndtag, og driftsenergien leveres af en trykfjeder, som udløses for at lukke eller afbryde kontakten.

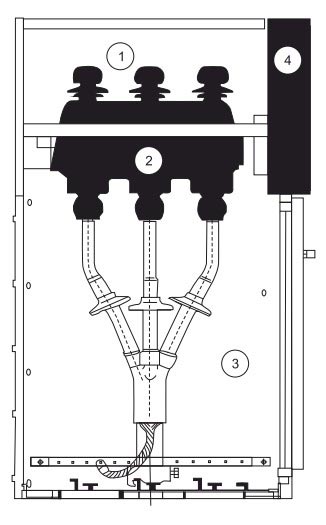

① Samleskinnerum
② Hovedafbryder
③ Kabelrum
④ Betjeningsmekanisme, sammenlåsningsmekanisme og lavtrykskontrolrum

Hele koblingsskabet kan opdeles i øverste og nederste to enheder, den øverste enhed af skabet inkluderer den busrum, belastningsafbryder, betjeningsanordningsrum og lavspændingsrum, og den nederste enhed er adskilt fra kablet værelse. Hele den øverste enhed kan udskiftes.

◇ Samleskinne rum

Skinnerummet er indrettet på den øverste del af skabet. I samleskinnerummet forbindes hovedskinnerne sammen og kør gennem hele rækken af koblingsudstyr.

◇ Belastningsafbryder

Omskifterrummet er udstyret med en SFG-type svovlhexafluorid-belastningsafbryder. Belastningskontaktens skal er lavet af epoxyharpiks hældt, fyldt med svovlhexafluorid (SF6) gas som isoleringsmedium, og skallen leveres med et observationshul. Skifterummet kan udstyres med SF6 gasdensitetsmåler eller gasdensitet med alarmkontakt i henhold til kundens krav.

◇ Kabelrum

Belastningskoblingsskabet har et rummeligt kabelrum, som hovedsageligt anvendes til kabeltilslutning, således at enkeltleder el trelederkabler kan tilsluttes med det enkleste uskærmede kabelhoved, og der kan også være tilstrækkelig plads rumme lynafleder, strømtransformator, nedre jordafbryder og andre komponenter. I henhold til standarddesignet, den skabsdøren har et observationsvindue og en sikkerhedslås. Kabelrums bundplade med tætningsdæksel og passende størrelse kabelklemme med støttebeslag. Kabelrums bundplade og dørkarm kan afmonteres til lette kabel installation.

◇ Betjeningsmekanisme, sammenlåsningsmekanisme og lavtrykskontrolrum

Det sammenlåste mekanisme rum fungerer også som et kontrolpanel. Lavspændingsrummet er udstyret med en fjederbetjent mekanisme med en positionsindikator og en mekanisk låseanordning, og kan også udstyres med hjælpeudstyr kontakter, udløsespoler, nødudløsningsmekanismer, kapacitive strømførende displays, nøglelåse og elektriske betjeningsenheder. Kl samtidig kan lavtrykskammerrummet også udstyres med kontrolsløjfer, målere og beskyttelsesrelæer, og det 750 mm brede kabinet har to identiske lavtrykskamre til mere tilbehør.

Ringnetværksskabet udstyret med afbrydere bruges hovedsageligt som hovedstrømforsyning i ringnettet strømforsyningssystem, indgående ledningsskab af standby-strømforsyningen og midtersektionsskab af dobbelt strømforsyningssystem.

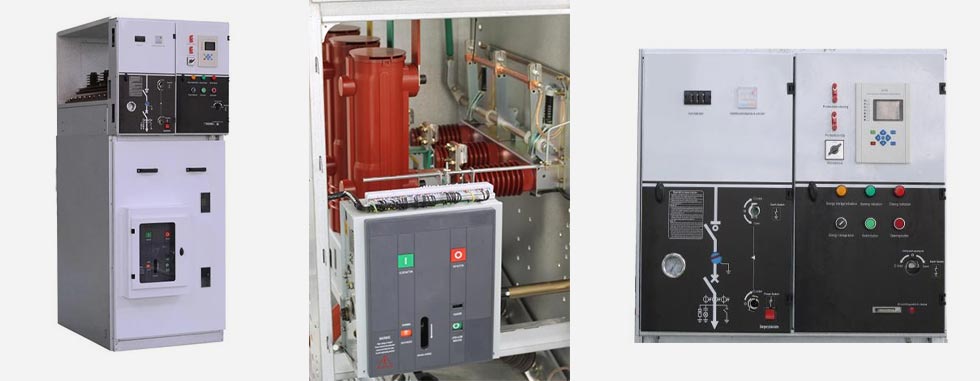

◎ XGN15 V modulringskab inkluderer:

(1) Vakuumafbryder
(2) Svovlhexafluorid-afbryder
(3) Mekanisme og aflåsning
(4) Jordingskontakt

◎ Installationsmetode

Front fast, side-/sidemonteret fast

◎ Hovedstruktur

(1) Fra top til bund, instrumentrummet, busrummet, belastnings (isolation) omskifterrum, afbryderrum, kabel værelse.
(2) CT, PT, lynafleder, jordingskontakt og relæbeskyttelsesenhed kan konfigureres i henhold til brugeren behov.
(3) Strømafbryderen og belastningsafbryderen (isolationsafbryderen) kan låses sammen.

Driftsbeskrivelse

1. Betjening af håndtaget: Stå foran koblingsudstyret, hold toppen af håndtaget op og skub fremad, det andet hånd, der holder enden af håndtaget for at rotere.
2.Sørg for, at skabslågen er blevet ordentligt lukket før strømforsyning eller adskilt til jordforbindelse.
3.Switch trykmåler skal kontrolleres før strømmen tændes og slukkes.

Tænd

1.Bekræft, at skabslågen er lukket. Sæt håndtaget ind i det øverste betjeningshul, og drej mod uret 180° indtil for at høre stemme adskillelse af bremsen. Den centrale indikator på panelet er i position; den nederste dør er lukket og jordingskontakten er slukket.

2. Indsæt betjeningshåndtaget i det nederste betjeningshul og drej 180° med uret, indtil du kan høre lukningen stemme; panelets centrale indikator er i position D; kontakten vil være tændt, og derefter er strømforsyningen aktiveret afsluttet.

Sluk

1. Sluk: Indsæt betjeningshåndtaget i det nederste betjeningshul og drej 180° mod uret, indtil du hører den adskillende bremsestemme (Knap til direkte brug, hvis der er en knap); midten af panelet er i position, derefter skifte vil være slukket.

2. Tjek, om live-displayet er ude for at sikre, at kabelrummet er elektrisk neutralt; indsæt betjeningselementet håndtag ind i det øverste betjeningshul og drej med uret 180° indtil for at høre den afsluttende stemme; den centrale indikator for panelet er på plads, og den nederste dør er låst op; jordingskontakten er lukket og derefter strømafbrydelse operation er afsluttet.

Transport og opbevaring

Når koblingsskabet er fastgjort på bundpladen, kan det skovles med gaffeltruck. Når det ikke er fastgjort på bunden plade, skal koblingsskabet hejses eller bæres som helhed, men det skal transporteres lodret ved evt. tid og bør ikke væltes for at undgå beskadigelse af komponenterne i kabinettet. Koblingsudstyr (selv med ydre emballage) bør ikke opbevares udendørs i længere tid.

Opretholdelse

◇ Ringskabet er vedligeholdelsesfrit i tre år under normale omstændigheder.

◇ Belastningskontaktens enkeltfjedre og dobbeltfjedrede betjeningsmekanismer er vedligeholdelsesfrie og gør det ikke kræver nogen form for smøring.

◇ Relæbeskyttelsesanordningen skal kontrolleres i henhold til producentens krav, før den sættes i operation.

◇ Vedligeholdelsescyklussen af ringnetværksskabet er generelt en gang om året, og specifikke vedligeholdelsesforanstaltninger skal udføres som følger:

(1) Spænd alle elektriske forbindelser (hovedbus, kontakter, kabler, måleinstrumenter) i henhold til krav i monteringsvejledningen.
(2) Støvsug alle komponenter (hovedafbryder, hjælpeafbryder, udløsningsmekanisme, motor osv.) og opfør udseende inspektion.
(3) Udfør en enkelt lukke-/åbningsoperation på alle kontakter, inklusive jordkontakten.
(4) Tænd for strømforsyningen til den ekstra kontrol (giv ikke fjernbetjeningssignalet) for en elektrisk sekventiel operation.

Bestil varer

Følgende dokumenter og bilag vil blive udleveret med skabet, når koblingsskabet forlader fabrik:

◇ Produktkvalificeret certifikat
◇ Produktbrugsvejledning
◇ Produktteknisk designdata
◇ Tilbehør til koblingsskab:
◇ Hver monteringskombination er udstyret med et betjeningshåndtag for lastkontakt.

Brugere skal angive følgende oplysninger, når de bestiller produkter:

◇ Hovedkredsløbsledningsskema og særlige tekniske krav
◇ Installationsplan for koblingsanlæg.
◇ Modelspecifikationer for afbryderskabskomponenter og hjælpesløjfe, skematisk diagram af kontrolkredsløb (hvis nødvendigt)
◇ Andre særlige ønsker om skriftlig information.

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Ofte stillede spørgsmål

1. Er du fabrik eller handelsvirksomhed?

Fabrik, vi kan garantere, at vores pris er rimelig og konkurrencedygtig.

2. Hvornår kan jeg få prisen?

Normalt citerer vi inden for 24 timer efter at have modtaget din forespørgsel.

3. Kan vi udskrive vores logo og firmanavn på produkter?

Ja, selvfølgelig accepterer vi OEM.

4. Hvad er leveringstiden?

Leveringstiden afhænger af de bestilte mængder, normalt inden for 15-20 dage efter modtagelse af betalingen.

5. Hvordan er din kvalitetskontrolproces?

Alle produkter vil blive inspiceret med udgangspunkt i tilbehør, og vil blive udført med rutinetest før afrejse vores fabrik.

6. Hvordan løser man kvalitetsproblemerne efter salg?

Tag billeder eller video af kvalitetsproblemerne og send til os til vores kontrol og bekræftelse, så laver vi en tilfreds løsning til dig inden for 1-3 dage.

7. Hvad er garantitiden?

12 måneder fra leveringsdato.

8. Hvorfor vælge os

● Vi er specialiseret på området i mere end 14 år og har et velerfarent R&D-team, der tager designet og udviklingsarbejde for hvert projekt baseret på kundens særlige krav.
● Vi har ekstremt streng QC-procedure fra komponenter til færdige produkter.
● Konstant produktionsperiode inden for 15-20 dage.
● Vi har et komplet sæt af testrapporter for produkter.
● Et-trins løsning leveres.
