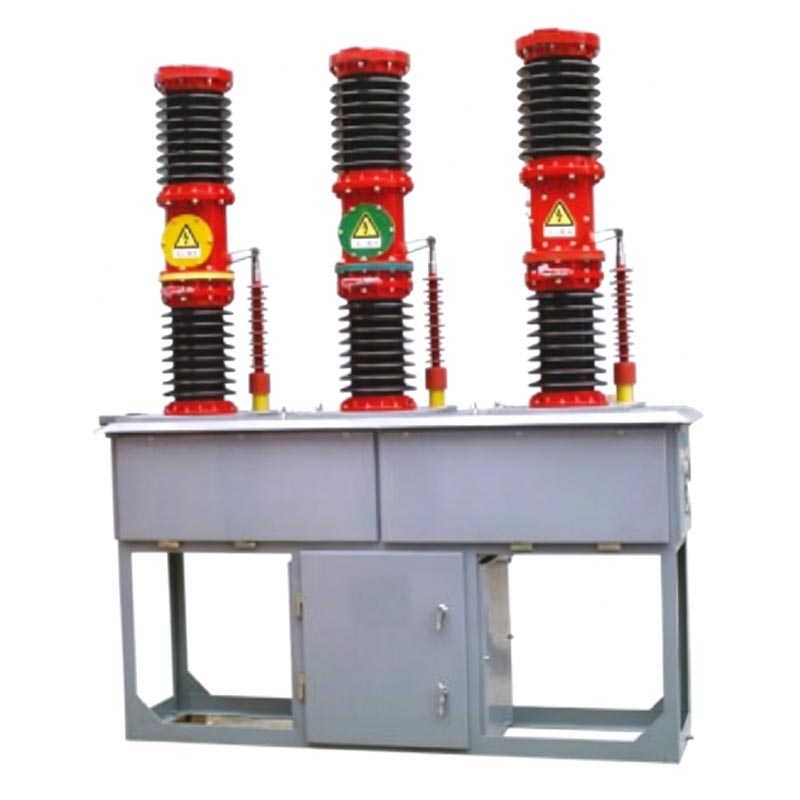

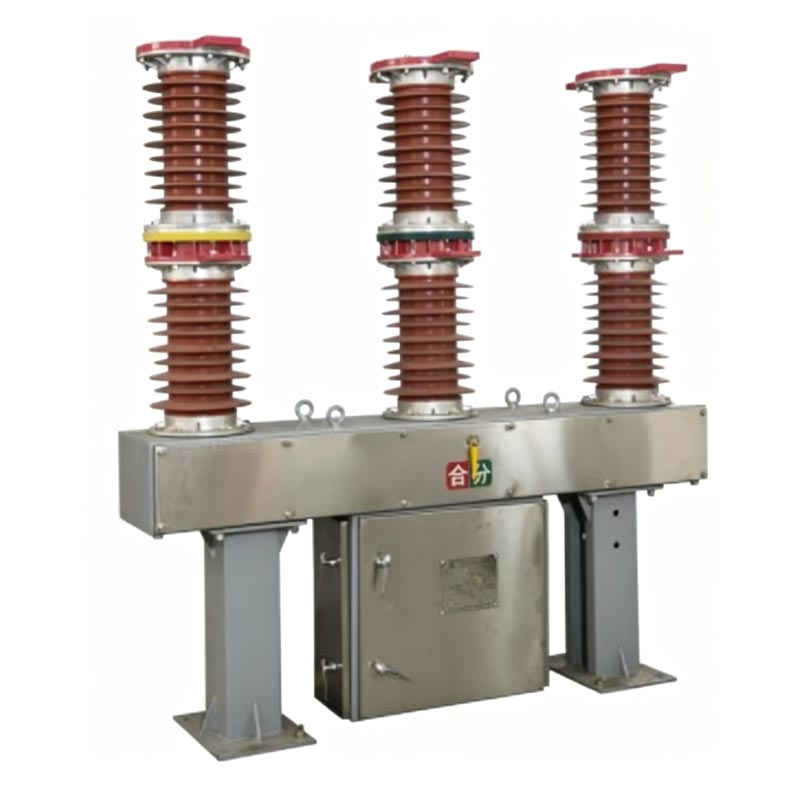

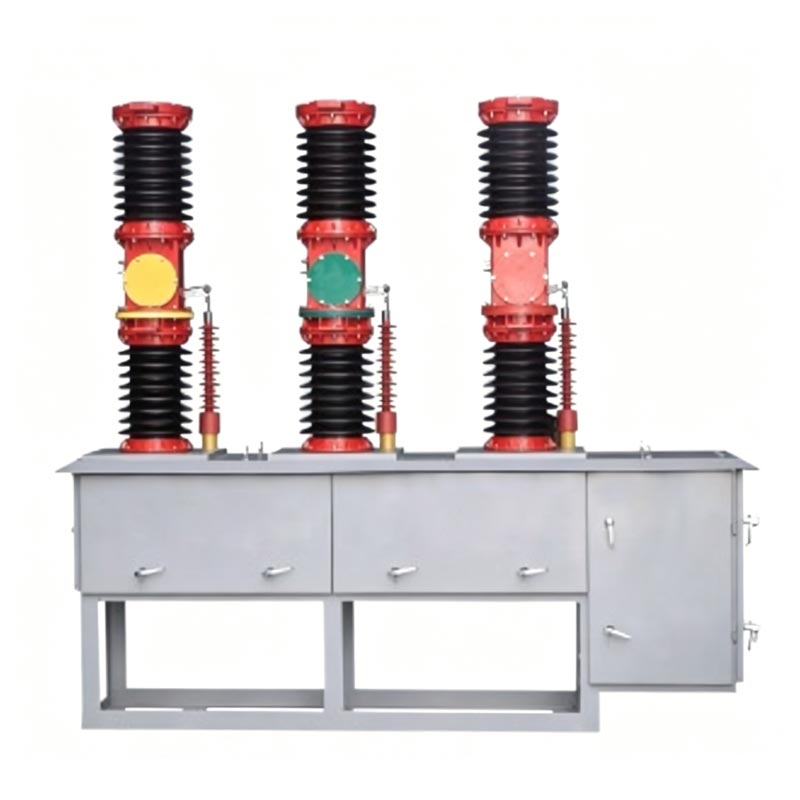

Zw7-40.5 udendørs vakuumafbryder

Usune Zw7-40.5 udendørs vakuumafbryder er en udendørs højspændingsvakuumafbryder velegnet til 50Hz trefaset AC, 24-40,5 kV krafttransmissions- og distributionssystemer, primært brugt til systemkontrol, beskyttelse, sektionsopdeling og kondensatorbankskift. Når den bruges sammen med en genlukker, muliggør den intelligent segmentering genlukke kontrol af elsystemet; den understøtter fjeder eller elektromagnetiske betjeningsmekanismer, har stabil mekanisk ydeevne og udgør ingen risiko for brand eller eksplosion; den overholder GB1984-1989 "AC High Voltage Circuit Breakers" og IEC56, IEC62271-100 "High Voltage AC Circuit Breakers" standarder.

Tekniske kerneegenskaber

1. Fremragende brudydelse: Anvender vakuumbue-slukningsteknologi, hvilket resulterer i kraftig brud kapacitet, lang elektrisk levetid og en mekanisk levetid på op til 10.000 cyklusser.
2. Vedligeholdelsesfri og pålidelig: Enkel struktur, der ikke kræver regelmæssig vedligeholdelse og lang levetid.
3. Fremragende isolerings- og anti-forureningsevne: Stærk udendørs isoleringsydelse og fremragende anti-forureningsevne.
4. Fleksibel intelligent konfiguration: Kan udstyres med en indbygget strømtransformer (nøjagtighed op til 0,2S klasse) til måling og trefaset forbindelsesbeskyttelse.
5. Bred kompatibilitet af betjeningsmekanismer: Kan tilpasses fjeder- eller elektromagnetiske betjeningsmekanismer, hvilket muliggør hyppig og pålidelig drift.

Ansøgningsomfang

1. 24-40,5kV transmissions- og distributionsledninger og transformerstationer
2. Renovering og udvidelse af elnet i byer og land
3. Vindmølleparker, solenergianlæg og industrielle kraftsystemer
4. Anvendelser for kondensatorbank-omskiftning og bindeafbryder
5. Kystområder, højtliggende områder og stærkt forurenede områder

Ansøgningssager fra den virkelige verden

1. Projektnavn: 35kV Wind Farm Grid Connection Project i det nordlige Kina

2. Kunde: State Grid Hebei Electric Power Co., Ltd.

3. Projektbaggrund: Denne vindmøllepark er beliggende i et kystområde med høj luftfugtighed, kraftig saltspray og hyppige tordenvejr. Dens 35kV udgående linjesystem kræver pålidelige afbrydere til kontrol, fejl isolering og automatisk genlukning.

4. Løsning: Uxin Electric leverede 12 sæt Zw7-40.5 udendørs vakuumafbrydere, udstyret med fjederbetjente mekanismer og 0,2S-klasse indbyggede strømtransformatorer.

5. Ansøgningsresultater
- Stabil drift i over 5 år i miljøer med høj luftfugtighed og høj saltsprøjtning
- 100 % succesrate i 187 kortslutningsbrud
- Intelligent genlukkefunktion reducerer strømafbrydelsestiden med 85 %
- Vedligeholdelsesfrit design reducerer årlige drifts- og vedligeholdelsesomkostninger med 60 %

6. Kundefeedback

"Usune Zw7-40.5 udendørs vakuumafbryder har vist ekstremt pålidelig ydeevne i vores kystnære vindmøllepark. Dens forureningsforebyggende ydeevne og intelligente beskyttelsesfunktioner er væsentligt forbedret gitterstabilitet." – Projektleder, State Grid Hebei Electric Power Co., Ltd.

Vigtigste tekniske parametre

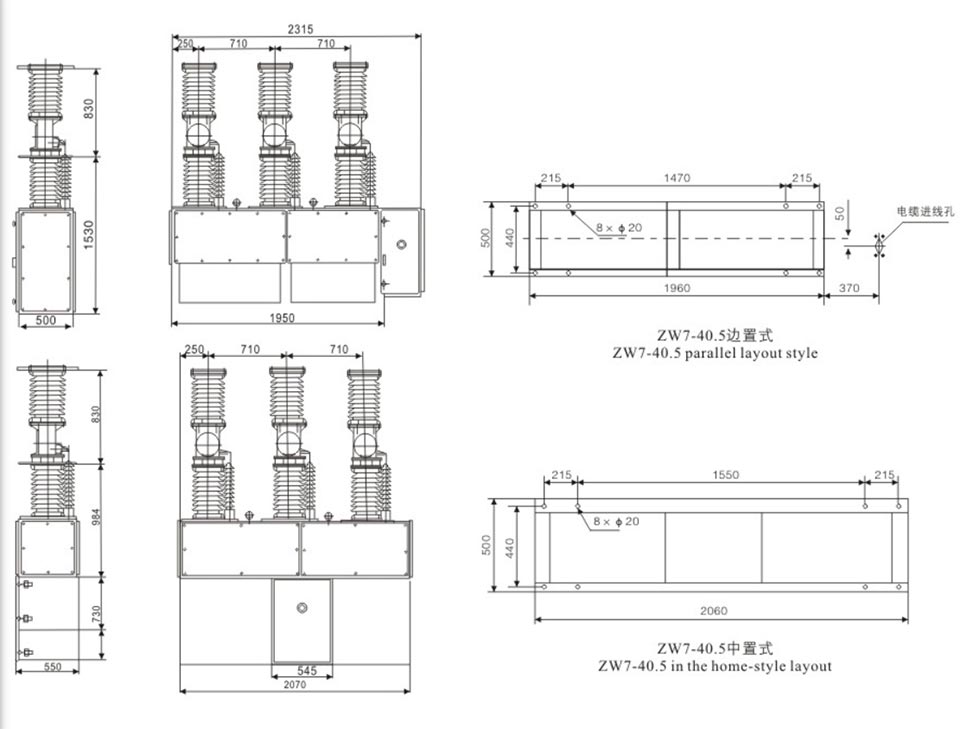

Ydre dimensioner

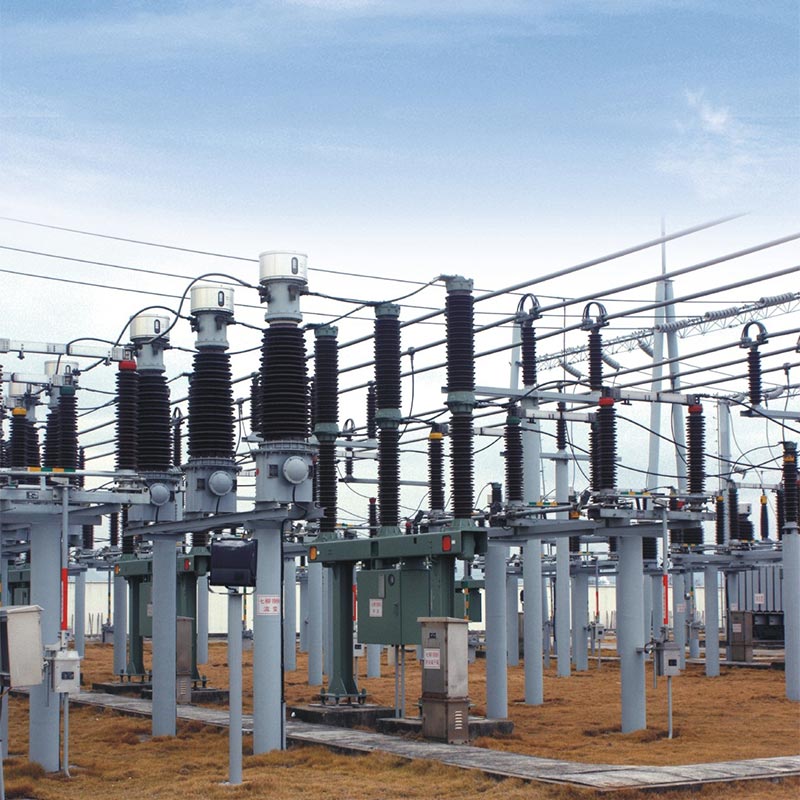

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

FAQ

Spørgsmål 1: Hvilke betjeningsmekanismer kan bruges sammen med Zw7-40.5 Outdoor Vakuum Circuit Breaker?

A: Fjeder- eller elektromagnetisk betjente mekanismer kan bruges. Fjederbetjente mekanismer tilbyder høj pålidelighed og lave vedligeholdelsesomkostninger, hvilket gør dem velegnede til de fleste udendørs applikationer.

Q2: Kan den indbyggede strømtransformator tilføjes senere?

A: Ja. Strømforhold og nøjagtighedsklasse (0,2S/0,5/10P10) skal angives ved bestilling.

Q3: Hvad er den typiske vedligeholdelsescyklus?

A: Ved normal brug er den vedligeholdelsesfrie periode 10-15 år. En visuel inspektion anbefales hvert andet år, og et mindre mekanisk eftersyn hvert 5. år.

Oversigt

Usune Zw7-40.5 Outdoor Vakuum Circuit Breaker kombinerer avanceret vakuumteknologi, robust strukturelt design og intelligente funktioner. Som en betroet kinesisk leverandør sikrer Usune Electric konsekvent høj kvalitet og højtydende produkter, hvilket gør dem til et ideelt valg til moderne strømsystemer, der kræver pålidelighed, sikkerhed og lave livscyklusomkostninger.
