Med den kontinuerlige udvikling af industrielle kraftsystemer kræver kraftværker og elektriske faciliteter sikrere og mere pålidelige løsninger til strømisolering under vedligeholdelse af udstyr.Højspændingsafbryderespiller en væsentlig rolle i at sikre elektrisk sikkerhed ved at levere pålidelig isolering og forbedre vedligeholdelseseffektiviteten.

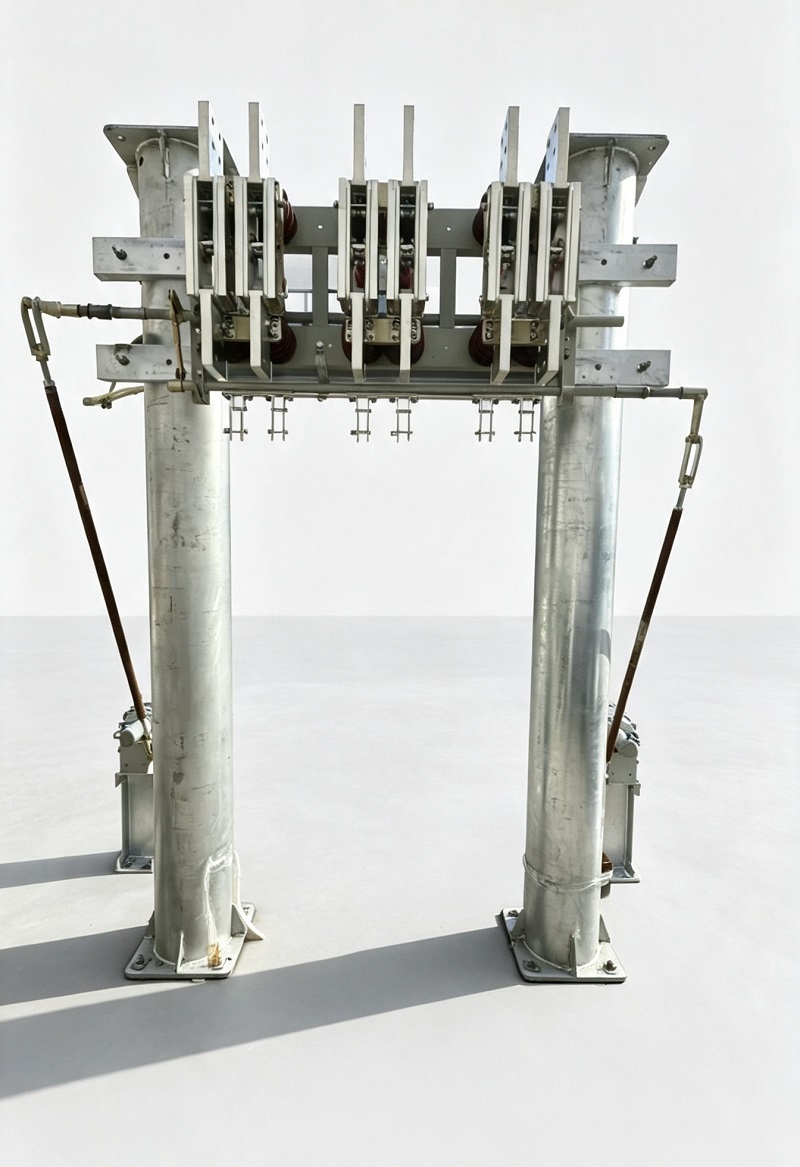

GN22-6 Series indendørs højspændingsafbryderkontakt er en ny generation af højspændings elektrisk enhed udviklet til mellemspændingsstrømsystemer. Ved at integrere avanceret mekanisk transmissionsteknologi, optimerede kontaktstrukturer og højstyrke ledende komponenter giver GN22-6-serien pålidelig isoleringsydelse til store kraftværker og industrielle elektriske applikationer.
Den indendørs højspændingsafbryder GN22-6 bruges hovedsageligt i store kraftværker og elektriske systemer til at isolere strømforsyninger under udstyrsinspektion og vedligeholdelse. Produktet kan konfigureres som tre uafhængige enkeltpolede enheder eller en integreret trepolet enhed, hvilket giver fleksible installationsmuligheder til forskellige strømsystemkrav.
Afbryderkontakten og dens tilhørende betjeningsmekanisme overholder GB 1985 (vekselstrømHøjspændingsafbrydereog jordingskontakter), der sikrer pålidelig ydeevne og kompatibilitet med standarder for højspændingselektrisk udstyr.
| Punkt | Tekniske krav |
|---|---|
| Højde | ≤1000 m |
| Omgivelsestemperatur | -25℃ ~ +40℃ |
| Relativ luftfugtighed | ≤90 % (ved +25 ℃) |
| Installationsmiljø | Ingen alvorlig ætsende gas, salttåge, støv, eksplosive eller eroderende stoffer |
| Vibrationstilstand | Ingen hyppige kraftige vibrationer |
GN22-6-serien har en tre-polet knivbladsstruktur. De ledende komponenter i hver stang er fastgjort på basisrammen gennem stolpeisolatorer eller bøsningsisolatorer, hvilket sikrer stabil mekanisk støtte og elektrisk isoleringsydelse.
Omskifterbladene er fremstillet af fortykkede kobberplader med præcisionsbearbejdningsteknologi, hvilket forbedrer overfladekvaliteten og den elektriske ledningsevne af ledende komponenter. Den optimerede kontaktstruktur giver pålidelig forbindelsesydelse og tilbyder selvrensende kapacitet under drift, hvilket hjælper med at reducere kontaktmodstanden og forbedre servicestabiliteten.

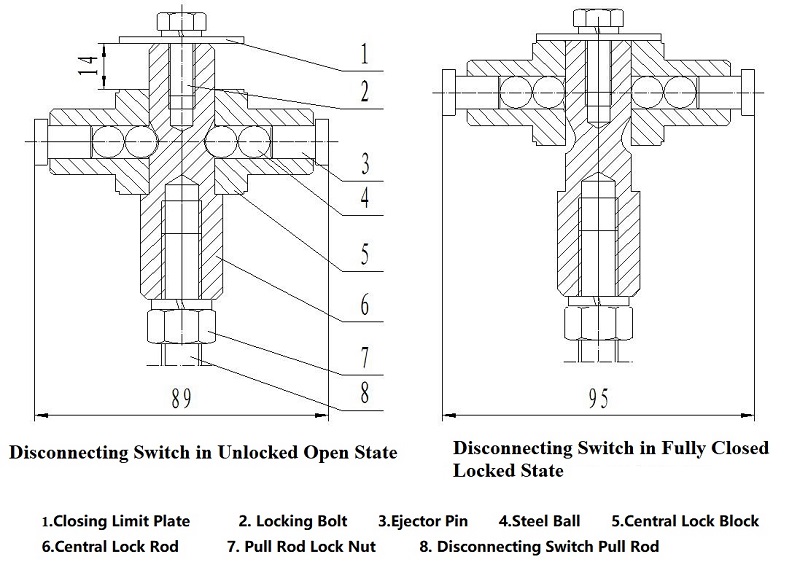

Forskellig fra traditionelle frakoblingsmekanismer, anvender GN22-6-serien en specialdesignet to-trins lukke- og låsemekanisme for at løse den fælles udfordring mellem højt kontakttryk og driftsmoment.
Under den første 80° drejning af hovedakslen bevæger kontaktbladet sig fra den helt åbne position til den foreløbige lukkede position.
Under den følgende 10° rotation driver låseblokmekanismen centrallåsestangen, stålkugler og udkasterstifter. De magnetiske låseplader forstærker kraften gennem en håndtagsstruktur, øger trykket cirka 5,5 gange og genererer stærkt kontakttryk på kontaktbladet.
Denne innovative struktur giver:
GN22-6-serien understøtter forskellige nominelle strømkrav, hvilket gør den velegnet til højstrømsstrømfordeling og vedligeholdelsesisoleringsapplikationer.
| Model | Nominel spænding (kV) | Maksimal driftsspænding (kV) | 1 minuts strømfrekvens modstå spænding (kV) | Nominel strøm (A) | Dynamisk stabilitetsstrøm (kA) | 3s termisk stabilitetsstrøm (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Bemærkninger: GN22-10 repræsenterer fladmonteret type; C repræsenterer gennemgående vægtype; D repræsenterer jordingstype.
GN22-6 afbryderkontakten understøtter vandrette, vertikale og skrå installationsmetoder, hvilket muliggør fleksibel integration i forskellige elektriske systemer.
Kompatible betjeningsmekanismer omfatter:
| Nominel strøm | Maksimalt driftsmoment |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
For at opretholde en stabil ydeevne bør der udføres regelmæssig inspektion og vedligeholdelse efter idriftsættelse. Anbefalede vedligeholdelsesprocedurer omfatter:
| Komponent | Anbefalet materiale |
|---|---|
| Bevægelige komponenter | ZG-1 Smørefedt |
| Kontakt Overfladebeskyttelse | SYB1607 Industriel Petrolatum |
Efterhånden som elektriske systemer fortsætter med at udvikle sig mod højere kapacitet og forbedret pålidelighed, er avanceret frakoblingsteknologi blevet stadig vigtigere for strømsikkerhed og udstyrsvedligeholdelse.
Med højstrømskapacitet, optimerede kontaktstrukturer og pålideligt mekanisk design giver den indendørs højspændingsafbryder GN22-6 en pålidelig isolationsløsning til kraftværker, transformerstationer og industrielle elektriske systemer.
Ved at forbedre driftssikkerheden og udstyrets pålidelighed understøtter GN22-6-serien modernisering og stabil udvikling af mellemspændings-kraftinfrastruktur.
