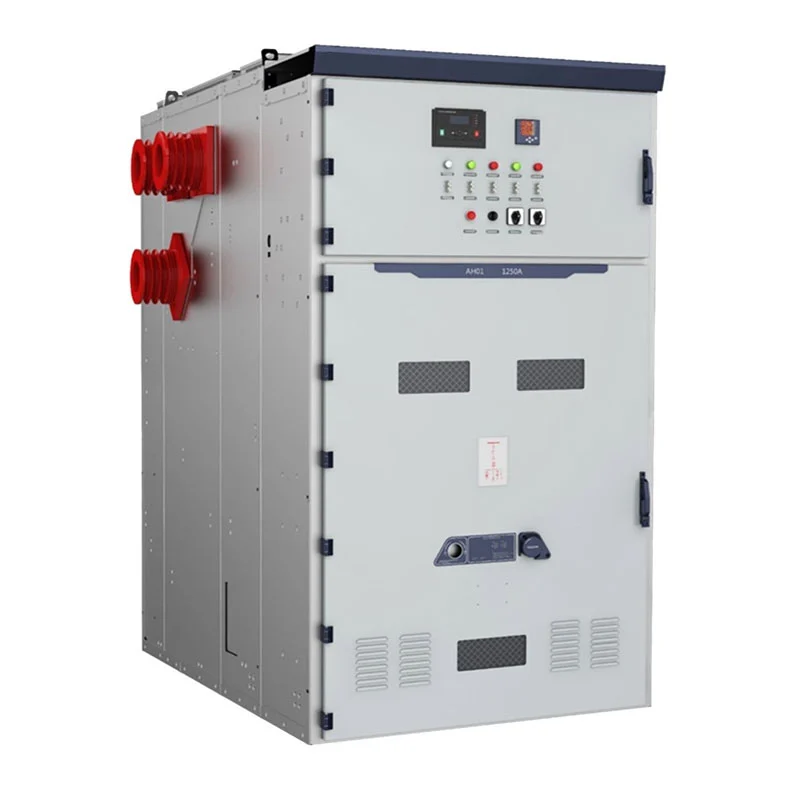

KYN61-40.5 33kV indendørs VCB-koblingspanel er udviklet til projekter, der kræver en indendørs højspænding distributionsplatform. Dens konfiguration kombinerer en udtagelig vakuumafbryder, metalindkapslet konstruktion, adskilte elektriske rum, skinnesystemer, kabelforbindelser og sekundært styreudstyr ind i et integreret koblingsudstyr.
Usune opererer under ISO 9001, ISO 14001 og ISO 45001 ledelsessystemer. Udstyret er designet iht gældende IEC- og GB-standarder, med CE-certificering tilgængelig for relevante markeder.
For 33kV- og 36kV-klassens distributionssystemer kræver koblingsvalg mere end blot at matche den nominelle spænding. Ingeniører skal overveje isolationsniveau, belastningsstrøm, fejlstrøm, feederkonfiguration, transformer kapacitet, kabelforbindelse, beskyttelseskoordinering og installationsmiljøet.
KYN61-40.5 33kV indendørs VCB-koblingspanel er beregnet til indendørs mellemspændingsdistribution, hvor disse elektriske parametre skal koordineres inden for et komplet strømdistributionssystem.
Sammenlignet med koblingsanlæg med lavere spænding lægger den højere systemspænding større vægt på isolering koordination og kortslutningsydelse. Usune kan konfigurere udstyret i henhold til de elektriske parametre leveret af kunden.
Udstyret bruger en metalindkapslet arkitektur til at organisere de primære og sekundære elektriske sektioner. Det vigtigste kredsløbet omfatter vakuumafbryderen, samleskinneforbindelser, kabelafslutningsområde og tilhørende jording komponenter.
Sekundært udstyr kan indrettes til beskyttelse, måling, kontrol, indikation og kommunikation iflg projektets krav.
Denne konfiguration gør det muligt at designe koblingsudstyret omkring det faktiske elektriske netværk i stedet for at bruge ét fast skabsarrangement til hver anvendelse.
Ved højere spændingsniveauer bliver beskyttelseskoordinering en vigtig del af systemdesign. Afbryderen, beskyttelsesrelæ, transformer, kabel og opstrømsudstyr skal vælges i henhold til den beregnede fejl forhold og beskyttelsesfilosofi.
Vakuumafbryderen giver den primære koblings- og afbrydelsesfunktion. Den tilhørende beskyttelse og styresystem kan konfigureres i henhold til kundens elektriske design.
Metalskillevægge mellem funktionelle sektioner hjælper med at organisere det interne elektriske layout, mens trykaflastningen arrangement giver en kontrolleret vej for trykudledning i tilfælde af en intern fejl.
Et indgående skab modtager strøm fra det opstrøms elektriske netværk og overfører det til koblingsskinnen system. Nominel strøm, beskyttelsesudstyr, målekrav og kabelkonfiguration bør bestemmes fra projektdesignet.
Udgående skabe distribuerer strøm til transformere, motorer, produktionsudstyr eller andre nedstrømsbelastninger. Den aktuelle klassificering og beskyttelsesindstillinger skal svare til den tilsluttede belastning.
PT- og spændingsmålingskonfigurationer kan indarbejdes, hvor projektet kræver spændingsovervågning, beskyttelsesfunktioner eller elektrisk måling.
Bussektionsarrangementer kan opdele distributionssystemet i separate sektioner og understøtte det elektriske driftsstrategi defineret af projektingeniøren.
Målekonfigurationer kan leveres til applikationer, der kræver energimåling og elektriske parameter overvågning.

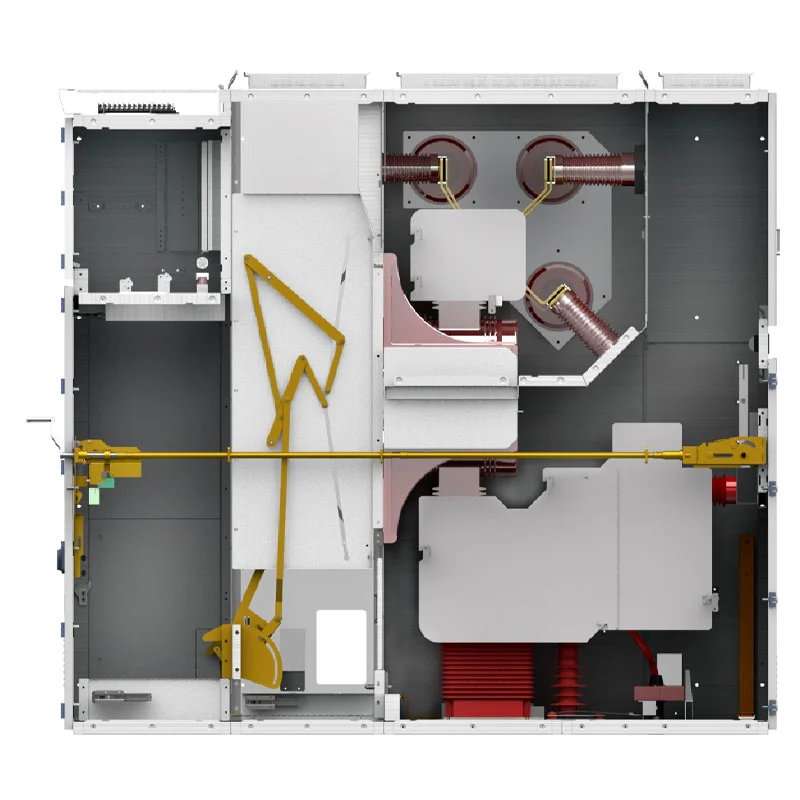

Skabet er organiseret i definerede elektriske sektioner, herunder afbryderrum, samleskinnerum, kabelrum, og instrument/kontrolrum.
Afbrydersektionen rummer vakuumafbryderen og dens betjeningsmekanisme. Samleskinneafsnittet giver den elektriske hovedforbindelse mellem skabe, mens kabelrummet giver plads til indgående og udgående kabelforbindelser.
Instrument- og kontrolsektionen indeholder sekundære komponenter, der kræves til beskyttelse, måling, kontrol og indikation.
Dette arrangement giver ingeniører en klar intern arkitektur ved planlægning af installation, kabelføring, idriftsættelse og vedligeholdelse.
Udstyret indeholder et mekanisk sammenlåsningssystem designet til at begrænse ukorrekte betjeningssekvenser.
Den fem-sikre mekanisme er beregnet til at forhindre forkert effektafbryderdrift, bevægelse af det udtrækkelige enhed under belastning, lukning af jordingskontakten, mens den er strømførende, strømførende kredsløb, mens jordingskontakten forbliver lukket og utilsigtet adgang til strømførende rum.
En topmonteret trykaflastningsanordning er også indbygget i kabinetstrukturen for at give kontrolleret tryk frigivelse under en intern fejltilstand.
KYN61-40.5 33kV indendørs VCB-koblingspanel kan konfigureres til indgående strøm, transformerforbindelser, udgående feedere, bussektionering, måling og spændingsmåling i indendørs transformerstationer.
Kraftværker kan bruge koblingsudstyret til mellemspændingshjælpedistribution, generatorrelaterede elektriske systemer, transformatorfødere og nedstrøms strømfordeling.
Store industrianlæg kan bruge forskellige feeder-konfigurationer til motorer, transformere, produktionssystemer, pumper, kompressorer og elektrisk hjælpeudstyr.
Minedrift med elektriske belastninger med højere effekt kan konfigurere koblingsudstyret omkring transformatorfødere, motorer, ventilationsudstyr, pumpesystemer og procesfaciliteter.
Udstyret er også velegnet til specialiseret infrastruktur, hvor eldistribution skal koordineres med flere bygninger, udstyrsområder og hjælpesystemer.
Cas-space Rocket Launch Project er en projektreference for Usune mellemspændingskoblingsanlæg.
En raketopsendelsesfacilitet involverer specialiseret infrastruktur og flere elektriske belastninger fordelt på tværs forskellige funktionsområder. Dens strømdistributionssystem har derfor brug for koordinerede indgående kredsløb, feeder beskyttelse, elektrisk isolation, måling og kontrol.
Til dette projekt blev koblingsudstyret anvendt som en del af stedets mellemspændingselektriske distribution arrangement. Projektet krævede, at elektrisk udstyr skulle integreres med den bredere infrastruktur i stedet for behandles som en selvstændig skabsinstallation.
Denne applikation demonstrerer Usunes erfaring med at levere mellemspændingsdistributionsudstyr til specialiserede ingeniørprojekter med specifikke krav til elektriske systemer.
| Punkt | Specifikation |
| Serie | KYN61 |
| Nominel spænding | 3,6 kV, 7,2 kV, 12 kV, 24 kV, 36 kV |
| Nominel frekvens | 50Hz / 60Hz |
| Nominel strøm | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nominel kortslutningsbrudstrøm | 25kA, 31,5kA, 40kA, 50kA |
| Vurderet korttidsmodstandsstrøm | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Beskyttelsesgrad | IP4X eksternt kabinet / IP2X interne rum |
| Omgivelsestemperatur | -15°C til +40°C |
| Relativ fugtighed | Dagligt gennemsnit ≤95%; månedligt gennemsnit ≤90 % |
| Højde | ≤1000m, med derating for højere højde |
| Installation | Indendørs |
| System | Trefaset AC |
Den endelige elektriske konfiguration skal bekræftes i henhold til den faktiske projektspænding, strøm, fejlniveau, isoleringskrav, beskyttelsesskema og installationsforhold.
For et 33kV-klasse koblingsanlægsprojekt bør indkøb baseres på det komplette elektriske system i stedet for skabsmængde alene. Projektteamet skal bekræfte den nominelle systemspænding, kontinuerlig belastningsstrøm, kortslutningsniveau, fødemængde, transformerkapacitet, kabelarrangement, beskyttelseskrav og påkrævet målefunktioner.
Ved større projekter kan opstillingen indeholde forskellige skabsfunktioner. Indgående, udgående, PT, måling, bus sectionalizer og isolationskonfigurationer kan kombineres i henhold til det elektriske enkeltlinjediagram.
Denne tilgang hjælper med at forhindre uoverensstemmelser mellem koblingsudstyret og tilsluttede transformere, kabler, beskyttelsesanordninger, og nedstrøms belastninger.
Det endelige skabsarrangement kan udvikles i henhold til projektets elektriske arkitektur. Forskellige antallet af indgående og udgående kredsløb kan arrangeres i en koordineret koblingsudstyrsopstilling.
Et typisk distributionssystem kan omfatte et indgående skab forbundet til opstrøms strømkilden, flere udgående skabe, der forsyner transformere eller større belastninger, og yderligere PT- eller måleskabe til spænding måling og energiovervågning.
Hvor projektet kræver to strømkilder eller opdelte bussektioner, kan bus sektioneringsfunktioner også være indarbejdet i rækken.
Denne konfigurationsmetode gør udstyret velegnet til både individuelle transformerstationer og større multiskabe distributionssystemer.

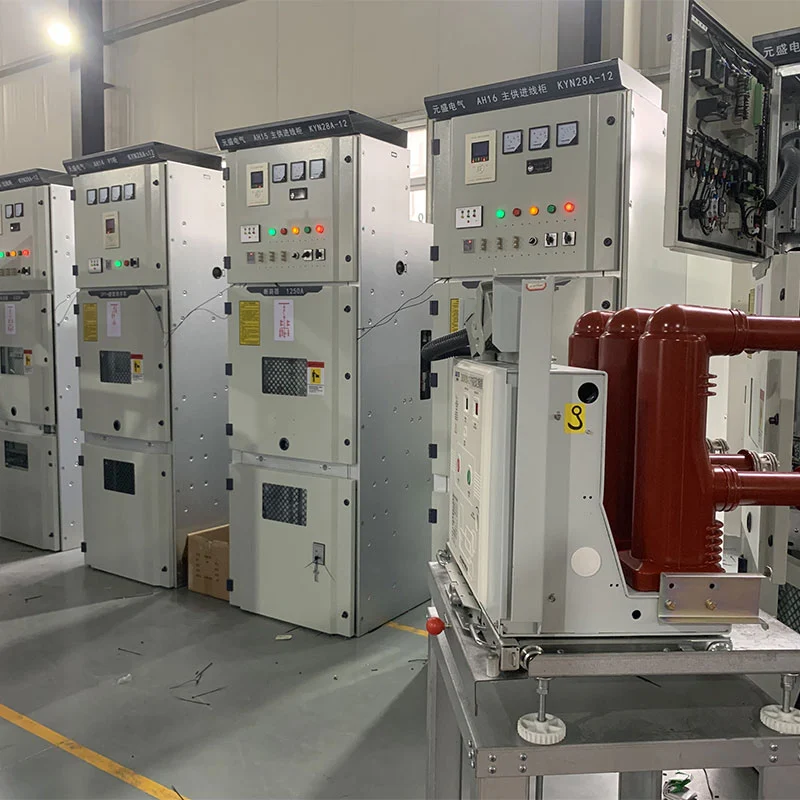

Før levering gennemgår det færdige koblingsudstyr inspektion af skabsenheden, primære kredsløbsforbindelser, sekundære ledninger, mekanisk drift og relevante elektriske funktioner.
Den udtrækkelige mekanisme, afbryderdrift, sammenlåsningsfunktioner, jordingsarrangement og kabinet konstruktion kontrolleres under produktionsinspektionsprocessen.
Usune kan levere relevante inspektionsoptegnelser og testdokumentation i henhold til projektets krav, hvilket tillader kunder, EPC-entreprenører og tredjepartsinspektører for at verificere udstyret før forsendelse.
Værdien af et mellemspændingskoblingssystem er ikke begrænset til dets oprindelige elektriske rating. Til store infrastruktur og industrielle projekter, udstyret skal også understøtte organiseret drift, planlagt vedligeholdelse, fremtidig kredsløbsstyring og stabil integration med det bredere strømdistributionsnetværk.
Den ruminddelte konstruktion af KYN61-40.5 33kV indendørs VCB-koblingspanel giver et defineret arrangement til primært og sekundært udstyr, mens det udtrækkelige afbryderdesign tillader omskifterenheden at være flyttet til eftersyn og service.
For anlæg, hvor eldistribution forventes at fungere i mange år, kan denne kombination være med til at skabe et mere overskueligt mellemspændingsdistributionssystem og forenkle fremtidig vedligeholdelsesplanlægning.
Den medfølgende specifikation inkluderer 3,6 kV, 7,2 kV, 12 kV, 24 kV og 36 kV konfigurationer. Den faktiske nominelle spænding skal bekræftes i henhold til kundens strømsystem.
Den medfølgende specifikation angiver en 36kV-klassificeret konfiguration, som kan overvejes for 33kV-klasse systemer. til bekræftelse af de faktiske systemkrav, isoleringsniveau og gældende standarder.
Det bruges til mellemspændingsmodtagelse, distribution, omskiftning, beskyttelse, måling og kontrol ind indendørs trefasede vekselstrømssystemer.
De medfølgende konfigurationer spænder fra 630A til 3150A. Den korrekte vurdering skal vælges i henhold til maksimum kontinuerlig belastning og projektering.
Tilgængelige klassificeringer inkluderer 25kA, 31,5kA, 40kA og 50kA, med den gældende værdi bestemt af den beregnede fejl niveau af det elektriske system.
Ja. Usune kan konfigurere indgående, udgående, PT, måling, bus sectionalizer og isoleringsfunktioner iht. kundens enkeltlinjediagram og tekniske krav.
Usune opererer under ISO 9001, ISO 14001 og ISO 45001 ledelsessystemer. Produkterne er designet iht gældende IEC- og GB-standarder, med CE-certificering tilgængelig for relevante konfigurationer.
Ja. Usune kan levere tekniske specifikationer, testrapporter, tegninger og anden projektdokumentation iflg kunde- og ingeniørkrav.
Standardkonfigurationen er designet til indendørs installation. Særlige forhold såsom høj højde, høj fugtighed eller usædvanlige miljøforhold skal bekræftes før bestilling.
