De220kV afbryderkontakter en udendørs isoleringsenhed med høj spænding designet til 220kV AC strømtransmissionsstationer. Det bruges hovedsageligt til at isolere elektriske kredsløb, give et synligt sikkerhedsfrakoblingspunkt og sikre sikker vedligeholdelse af højspændingsudstyr.
Som en professionel producent af højspændingstransformatorstationsudstyr i Kina leverer vi pålidelige 220kV afbryderløsninger med stabil elektrisk ydeevne, stærk udendørs tilpasningsevne og overholdelse af internationale standarder. Produktet er designet i overensstemmelse med IEC 62271-102-kravene og anvendes i vid udstrækning i krafttransmissions- og distributionssystemer.
Under normal drift vil220kV afbryderkontaktfører mærkestrøm kontinuerligt. Når vedligeholdelse er påkrævet, skaber det et klart synligt isolationsgab efter åbning, hvilket giver operatører mulighed for sikkert at inspicere og reparere nedstrøms elektrisk udstyr.
Afbryderkontakten er designet til tomgangsstrømkoblingsoperationer og arbejder sammen med afbrydere og jordafbrydere for at forbedre sikkerheden ved driften af understationen.

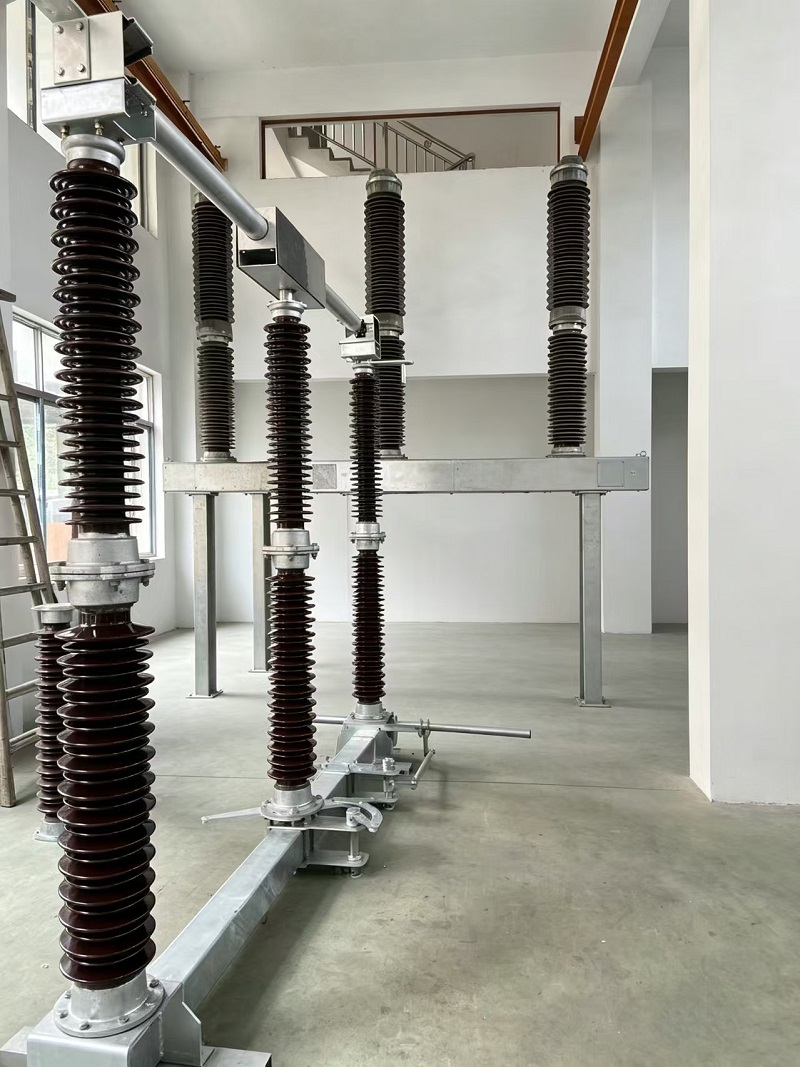

Den komplette 220kV afbryder består af en trefaset hovedstruktur, understøttende isolatorer, ledende system, stålbundramme og motordrevet betjeningsmekanisme. Hver komponent er optimeret til langvarig udendørs drift under højspændingsforhold.
De ledende kontakter er fremstillet af højdensitet sølvbelagte kobberlegeringsmaterialer. Dette design reducerer effektivt kontaktmodstanden, minimerer temperaturstigning under kontinuerlig drift og forbedrer elektrisk ledningsevne og driftssikkerhed.
De understøttende isolatorer er fremstillet af højkvalitets aluminiumoxidporcelæn eller valgfri komposit silikonegummimaterialer. Isoleringsstrukturen giver fremragende elektrisk styrke og miljømæssig modstand, hvilket sikrer stabil drift i udendørs transformerstationer.
Bundrammen vedtager en varmgalvaniseret stålkonstruktion med stærk korrosionsbestandighed. Den er velegnet til langvarig udendørs installation og hjælper med at opretholde mekanisk styrke under forskellige vejrforhold.
220kV udendørs afbryderkontakt er udstyret med en motordrevet betjeningsmekanisme, mens manuel nødbetjening også er tilgængelig. Mekanismeboksen er designet med en IP54-beskyttelsesklassificering for at forbedre beskyttelsen mod indtrængning af støv og vand.
Betjeningsmekanismen inkluderer hjælpekontakter, der giver positionsfeedbacksignaler til fjernovervågningssystemer. Dette gør det muligt for operatører at kontrollere kontaktstatus effektivt i moderne understationer.
Afbryderen kan integreres med afbrydere og jordafbrydere for at forhindre fejlbetjening. Sikkerhedslåsesystemet sikrer, at:
| Produkttype | Udendørs højspændingsafbryder |
| Nominel spænding | 252kV |
| Nominel frekvens | 50 Hz |
| Nominel kontinuerlig strøm | 1250A / 2000A / 2500A |
| Korttidsmodstå strøm (3s) | 40kA / 50kA |
| Peak Modstand Strøm | 100kA / 125kA |
| Driftsmetode | Motordrevet drift med manuel nøddrift |
| Mekanisme Box beskyttelse | IP54 |
| Gældende standard | IEC 62271-102 |
220kV afbryderkontakten er meget udbredt i højspændingsstrømtransmissionssystemer, herunder:
Med pålidelig isoleringsydelse og stærk miljøtilpasningsevne understøtter dette udstyr sikker og stabil drift af moderne strømsystemer.
220kV afbryderen er designet til udendørs installation og kan fungere pålideligt under forskellige miljøforhold.
Produktet kan tilpasses i henhold til forskellige projektkrav, herunder isoleringsløsninger, betjeningsmekanismer og miljøtilpasningsfunktioner.
Som en erfaren Kina-producent af højspændingstransformatorstationsudstyr fokuserer vi på at levere pålidelige og tilpassede kraftoverførselsløsninger. Vores 220kV afbryderkontakt kombinerer avanceret strukturelt design, holdbare materialer og streng kvalitetskontrol for at opfylde de krævende krav til moderne strømsystemer.
Med overensstemmelse med IEC-standarder, fleksible konfigurationsmuligheder og professionel teknisk support giver vores 220kV-afbryder en pålidelig løsning til sikker isolering og effektiv drift af højspændingstransformatorstationer.
