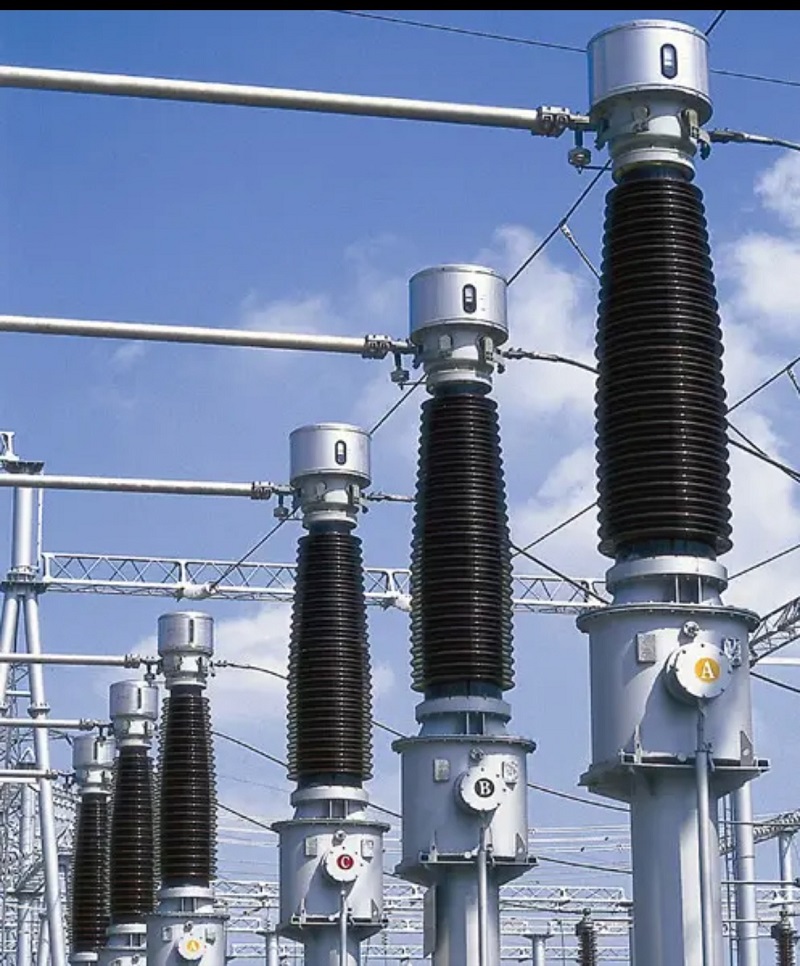

LB6-110kV Strømtransformerer en højspændingsstrømtransformer designet til strømmåling, energimåling og relæbeskyttelse i 110kV AC-strømsystemer. Denne transformer er velegnet til 50Hz og 60Hz elektriske netværk og giver stabil ydeevne og høj målenøjagtighed til transformerstationer, krafttransmissionssystemer og industrielle kraftanlæg.
Med avanceret olie-nedsænket isoleringsteknologi og en fuldt forseglet struktur leverer LB6-110kV Current Transformer fremragende elektrisk isolering, pålidelig drift og lang levetid under krævende højspændingsarbejdsforhold.
LB6-110kV-seriens strømtransformer vedtager et professionelt design til højspændingsstrømapplikationer. Produktmodellen repræsenterer dens vigtigste tekniske egenskaber:
Transformatoren er udstyret med flere sekundære viklinger, herunder en målevikling med nøjagtighedsklasse 0,5 og tre beskyttelsesviklinger. Den multiple sekundære viklingskonfiguration muliggør pålidelig strømmåling og beskyttelsesfunktioner til forskellige strømsystemkrav.
LB6-110kV Strømtransformerunderstøtter flere strømforholdskonfigurationer ved at ændre tilslutningsmetoden for det eksterne forbindelsesstykke på oliekonservatoren. Ved serieforbundet er strømforholdet a/c, mens parallelforbindelse giver et strømforhold på 2*a/c.
Dette fleksible design gør det muligt for den samme transformermodel at tilpasse sig til forskellige driftskrav, hvilket reducerer omkostningerne til udskiftning af udstyr og forbedrer alsidigheden i højspændingsstrømsystemer.
LB6-110kV strømtransformeren er designet til at fungere pålideligt under forskellige miljøforhold:
Til applikationer med lavere temperaturer eller særlige miljøkrav kan skræddersyede løsninger diskuteres med producenten i henhold til projektets forhold.
LB6-110kV Strømtransformeren anvender en olienedsænket struktur bestående af en brændstoftank, transformerhus, porcelænsbøsning, oliekonservator og ekspander. Transformatorhuset er nedsænket i isoleringsolie og indeholder primære og sekundære viklinger designet til stabil elektrisk ydeevne.
Den primære vikling har en U-formet struktur. Hovedisoleringssystemet bruger kapacitiv olie-papir-isoleringsteknologi med flere kapacitive skærme arrangeret mellem isoleringslag. Den indvendige skærm forbindes til højt potentiale, mens den ydre skærm er jordet, hvilket forbedrer isoleringsydelsen og driftssikkerheden.
Den primære viklingsleder er opdelt i to sektioner med fire terminaler forbundet til oliekonservatoren. Strømforholdet kan justeres gennem eksterne ledningsændringer, hvilket giver fleksible konfigurationsmuligheder.
Den sekundære vikling er installeret på en støtte under den primære vikling. Alle sekundære terminaler og eksterne skærmterminaler er forbundet til samleboksen på transformatortanken, hvilket sikrer bekvem installation og vedligeholdelse.
LB6-110kV Strømtransformer har et praktisk tilslutningsdesign med eksterne ledningsklemmer installeret i bunden af samleboksen. Jordingsbolte er tilvejebragt på både samledåsen og brændstoftanken, hvilket muliggør sikker jording af sekundærviklingen og hele transformatorstrukturen.
Transformatoren anvender reducerende polaritetskarakteristika. Når primærstrøm løber fra P1 til P2, løber sekundærstrøm gennem det eksterne kredsløb fra S1 til S2 eller S3, hvilket sikrer nøjagtig strømtransmission til måle- og beskyttelsessystemer.
På grund af dens højspændingsydelse og pålidelige beskyttelsesfunktioner er LB6-110kV Current Transformer meget brugt i:
LB6-110kV Strømtransformer kombinerer nøjagtig måling, pålidelig isolering, fleksibelt strømforholdsdesign og drift med lav vedligeholdelse. Dens fuldt forseglede olienedsænkede struktur sikrer stabil ydeevne i højspændingsmiljøer, hvilket gør den til en pålidelig løsning til moderne strømsystemer, der kræver sikker og kontinuerlig drift.
