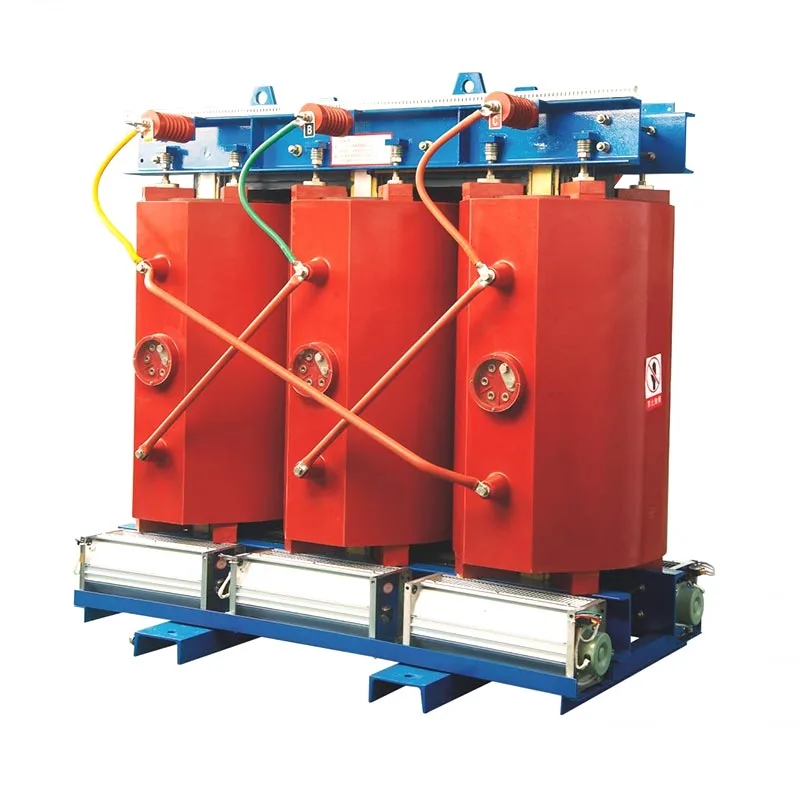

An11kV 1000kVA tør type transformatorer en mellemspændingsfordelingstransformator designet til at overføre elektrisk energi fra en 11kV forsyning til en lavere udnyttelsesspænding og samtidig opretholde elektrisk isolation, spændingsstabilitet og sikker strømfordeling. Denne vejledning forklarer dens konstruktion, driftsprincipper, specifikationer, applikationer, installationsovervejelser, beskyttelseskrav, vedligeholdelsespraksis og indkøbspunkter for industrielle og kommercielle elsystemer.
En 1000kVA transformer giver en nominel tilsyneladende effektkapacitet på 1000 kilovolt-ampere, mens 11kV identificerer den primære spændingsklasse. I modsætning til en olie-nedsænket transformer, bruger en tør type transformer luft som kølemedium og er ikke afhængig af mineralsk isoleringsolie. Støbte harpiksdesigner kan give en kompakt løsning til indendørs transformerstationer, kommercielle bygninger, industrianlæg, data-relaterede faciliteter, vedvarende energi-installationer og andre steder, hvor brandadfærd, vedligeholdelse, plads og miljøhensyn er vigtige.
Den faktiske specifikation bør aldrig vælges alene ud fra typeskiltet. Sekundær spænding, vektorgruppe, impedans, isolationsniveau, viklingsmateriale, temperaturstigning, kølemetode, kabinetbeskyttelse, højde, omgivelsestemperatur, harmonisk belastning, kortslutningsforhold og gældende standarder påvirker alle det endelige design.
An11kV 1000kVA tør type transformatorer en trefaset elektrisk transformer, der almindeligvis anvendes til at reducere mellemspændingselektricitet til en lavere spænding, der er egnet til downstream distribution og elektrisk udstyr. Transformatoren har en nominel tilsyneladende effekt på 1000kVA og en primærspænding på 11kV.
Udtrykkettør typebetyder, at transformeren ikke bruger flydende isoleringsolie som primær isolerings- og kølemedium. Afhængigt af designet kan viklingerne være åbent viklet, vakuumtrykimprægneret eller indkapslet i harpiks. Støbeharpikskonstruktion er særlig almindelig, hvor mekanisk beskyttelse, miljøbestandighed og reduceret afhængighed af flydende isolering er påkrævet.
IEC 60076-11 dækker specifikt tør-type krafttransformatorer med udstyrs højeste spændinger op til 72,5 kV og mindst én vikling, der arbejder over 1,1 kV, hvilket gør den direkte relevant for mange 11 kV tør-type transformerdesigner.
11kV angiver den nominelle primærsidespænding. Udstyrets nøjagtige isolationsniveau og nominelle spænding skal bekræftes fra projektspecifikationen og gældende standard i stedet for at udledes af den nominelle spænding alene.
1000kVA er transformatorens nominelle tilsyneladende effekt. Den beskriver den elektriske belastningsevne under specificerede driftsforhold i stedet for at repræsentere en direkte 1000kW output.
For et trefaset system kan den omtrentlige fuldbelastningsstrøm beregnes ved hjælp af:
For eksempel ved 11kV og 1000kVA er den primære fuldlaststrøm ca52,5A. Den sekundære strøm afhænger af den valgte lavspændingsværdi. Ved f.eks. 400V er den teoretiske trefasede fuldlaststrøm ca1.443A. Disse beregninger er nyttige til foreløbig konstruktion, mens det endelige kabel, afbryder, samleskinne og beskyttelsesvalg skal følge det komplette projektdesign.
Ydeevnen af en tør-type transformer afhænger af det koordinerede design af flere hovedkomponenter. En typisk 11kV 1000kVA enhed inkluderer følgende:
| Komponent | Primær funktion | Vigtig overvejelse |
|---|---|---|
| Magnetisk kerne | Giver den magnetiske vej til energioverførsel | Kernemateriale, samlingsdesign og tab |
| HV Winding | Modtager 11kV forsyning | Isolering, ledermateriale, impulsmodstand |
| LV-vikling | Giver den nødvendige lavspændingsudgang | Spænding, strømkapacitet, temperaturstigning |
| Isoleringssystem | Adskiller spændingsførende komponenter elektrisk | Termisk, dielektrisk, miljømæssig ydeevne |
| Harpiksindkapsling | Beskytter viklinger i støbeharpiksdesign | Støbekvalitet, tomrumskontrol, termisk ydeevne |
| Kølesystem | Fjerner varme genereret under drift | AN eller ANAF drift og ventilation |
I støbeharpiksdesigns kan harpiksindkapslede viklinger give en solid isoleringsstruktur omkring spolerne. Den endelige konstruktion bør imidlertid vurderes i henhold til de nødvendige elektriske, termiske, miljømæssige og mekaniske forhold i stedet for ved harpikskonstruktion alene.
Transformatoren fungerer gennem elektromagnetisk induktion. Når en vekselspænding på 11 kV påføres primærviklingen, producerer den en vekslende magnetisk flux i kernen. Denne magnetiske flux forbindes med sekundærviklingen og inducerer en spænding i overensstemmelse med vindingsforholdet.
Under naturlig luftkøling bevæger varme sig fra de aktive dele til den omgivende luft gennem konvektion og stråling. Til applikationer med større termiske krav kan tvangsluftventilatorer tilføjes. Det valgte kølearrangement skal svare til transformatorens specificerede kapacitet og driftsmiljø.
En køber bør anmode om et komplet teknisk datablad i stedet for udelukkende at købe i henhold til "11kV 1000kVA." En typisk projektspecifikation bør omhandle:
| Parameter | Hvorfor det betyder noget |
|---|---|
| Nominel kapacitet | Bestemmer den tilsyneladende effekt: 1000kVA. |
| Primær spænding | Skal matche det faktiske mellemspændingsnet. |
| Sekundær spænding | Bestemmer kompatibilitet med downstream-udstyr. |
| Frekvens | Almindelige projektværdier inkluderer 50Hz eller 60Hz. |
| Vektor gruppe | Definerer faseforskydning og viklingsforbindelse. |
| Impedans | Påvirker spændingsregulering og fejlstrømsadfærd. |
| Tab | Påvirker driftstemperatur og livscyklus energiforbrug. |
| Temperaturstigning | Definerer termiske driftsbetingelser og isoleringskrav. |
| Isoleringsniveau | Vigtigt for dielektrisk modstand og systemkoordinering. |
| Indkapsling/IP-klassificering | Beskytter transformeren mod miljømæssige og utilsigtede kontaktrisici. |
Publicerede producentspecifikationer viser, at 11kV-klasse 1000kVA tør-type transformere kan have væsentligt forskellige tabsværdier, viklingsmaterialer, dimensioner, vektorgrupper, impedansværdier og kølearrangementer. Derfor bør disse parametre bekræftes for den nøjagtige model i stedet for at antage, at alle 1000kVA transformere er teknisk ækvivalente.
Transformatorteknologi af tør type er især nyttig, når installationsmiljøet lægger vægt på indendørs drift, brandhensyn, reducerede væskeisoleringskrav eller forenklet vedligeholdelse.
IEC 60076-11 omhandler også klimatiske klasser, højderelaterede termiske og dielektriske overvejelser, styring af indkapsling, brandadfærd og seismisk klassificering, hvilket illustrerer, hvorfor miljøforhold bør tages i betragtning under transformerspecifikation.
En 11kV 1000kVA tør-type transformer kan bruges overalt, hvor et 11kV distributionssystem har brug for en medium-kapacitet step-down transformer, og installationskravene er kompatible med tør-type teknologi.
At vælge en transformer bør begynde med det elektriske system frem for produktkataloget. Følgende tjekliste kan hjælpe med at forhindre specifikationshuller:
Selv en veldesignet transformer kan fungere dårligt, hvis installationsmiljøet ikke giver tilstrækkelig frigang, ventilation, beskyttelse eller elektrisk koordinering.
Installationsbetingelser er ikke kun mekaniske detaljer. IEC 60076-11 anerkender specifikt indflydelsen af højde og miljøforhold på transformatorens termiske og dielektriske ydeevne, så disse parametre bør deklareres under specifikationsfasen.
Transformere af tør type undgår generelt olierelaterede vedligeholdelsesopgaver, men de kræver stadig periodisk eftersyn. Vedligeholdelseshyppigheden bør fastlægges i henhold til producentens instruktioner, driftsbetingelser, lokale forskrifter og installationens kritikalitet.
| Inspektionsområde | Hvad skal man tjekke |
|---|---|
| Vindinger | Synlig forurening, beskadigelse, unormale udledningsmærker eller forringelse. |
| Forbindelser | Terminaltilstand, tæthed, overophedningsskilte og kabeltilstand. |
| Køling | Luftpassager, ventilation, ventilatorer, hvor monteret, og unormal temperatur. |
| Temperaturovervågning | Sensoraflæsninger, alarmer, controllerdrift og historiske tendenser. |
| Miljø | Støv, fugt, ætsende atmosfære og rumventilation. |
En af de mest praktiske vedligeholdelsesforanstaltninger er at holde køleflader og ventilationsveje rene. For meget støv kan reducere varmeoverførslen og kan skabe uønskede isoleringsforhold over tid.
Tør-type og olie-nedsænkede transformatorer kan begge udføre mellemspændingsfordelingsopgaver, men deres konstruktion og installationskarakteristika er forskellige.
| Faktor | Tør type | Olie nedsænket |
|---|---|---|
| Isolerende medium | Luft- og/eller solidt isoleringssystem | Isolerende væske |
| Oliehåndtering | Ikke påkrævet | Påkrævet i henhold til design og driftsforhold |
| Indendørs installation | Fælles ansøgning | Afhænger af lokale design- og sikkerhedskrav |
| Brandhensyn | Ingen transformerolie brandbelastning | Kræver hensyntagen til væsketype og installationskrav |
| Typisk vedligeholdelse | Eftersyn, rengøring, tilslutninger, køling og overvågning | Inkluderer væskerelateret inspektions- og vedligeholdelseskrav |
Den passende teknologi afhænger af projektet snarere end af en universel regel. Belastningsprofil, plads, miljøforhold, brandkrav, installationssted, startomkostninger, livscyklusovervejelser og lokale regler bør alle evalueres.
For internationale indkøb er teknisk kommunikation lige så vigtig som den oplyste pris. Før de afgiver en ordre, bør købere anmode om klar dokumentation, der dækker den nøjagtige transformerkonfiguration.
Udgivet teknisk dokumentation fra etablerede transformerproducenter viser, at selv transformere, der deler de samme 11kV og 1000kVA klassificeringer, kan variere i viklingsmateriale, tabsværdier, vektorgruppe, impedans, isoleringssystem, dimensioner og kølekonfiguration.
Zhejiang Usune Electric Co., Ltd.kan præsenteres som en potentiel leverandør til kunder, der søger skræddersyede transformatorløsninger. For et projektspecifikt tilbud skal køberen oplyse de elektriske systemparametre, installationsmiljøet, gældende standarder, leveringsdestination og eventuelt påkrævet tilbehør eller kabinetspecifikationer.
Det kan være velegnet til mange industrielle applikationer, når 11kV forsyning, sekundær spænding, belastningsprofil, installationsforhold, beskyttelsessystem og påkrævet kapacitet matcher projektet. Den faktiske belastningsberegning skal være afsluttet før valg.
For et trefaset 11kV-system er den teoretiske primære fuldlaststrøm cirka 52,5A. Faktisk systemdesign bør også tage hensyn til transformatortolerance, driftsforhold, beskyttelsesindstillinger og netværkskarakteristika.
Den sekundære spænding er projektspecifik. Almindelige lavspændingskonfigurationer inkluderer 400V, 415V og 433V, men andre spændinger kan designes afhængigt af det elektriske system.
Ikke nødvendigvis. Mange transformatorer af tør type fungerer med naturlig luftkøling. Tvungen luftkøling kan tilføjes, når designet kræver øget termisk kapacitet eller specifikke driftsforhold.
IEC 60076-11:2018 er den vigtigste IEC-standard, der specifikt dækker strømtransformatorer af tør type inden for dets definerede anvendelsesområde. Yderligere nationale, regionale, projekt-, installations- eller effektivitetskrav kan også gælde.
kVA måler tilsyneladende effekt, mens kW måler aktiv effekt. Sammenhængen afhænger af effektfaktor: kW = kVA × effektfaktor. Derfor bør en 1000kVA transformer ikke automatisk beskrives som en 1000kW strømkilde.
Mange producenter kan konfigurere parametre såsom sekundær spænding, vektorgruppe, viklingsmateriale, impedans, tapområde, kabinet, kølearrangement, tilbehør og overvågningssystem i henhold til projektets krav. Enhver tilpasning skal bekræftes i forhold til den gældende tekniske standard.
An11kV 1000kVA tør type transformatorer mere end en kombination af spændings- og kapacitetstal. Dens reelle ydeevne afhænger af samspillet mellem elektrisk design, isolering, termisk styring, viklingskonstruktion, kernetab, impedans, miljøforhold, beskyttelse, installation og vedligeholdelse.
For ingeniørteams og indkøbsledere er den mest pålidelige tilgang at begynde med det komplette elektriske krav og derefter anmode om et detaljeret teknisk forslag. Sammenligning af garanterede tab, isolationsniveauer, vektorgruppe, impedans, temperaturstigning, dimensioner, test, tilbehør og servicesupport kan hjælpe med at sikre, at den valgte transformer matcher den faktiske anvendelse.
Zhejiang Usune Electric Co., Ltd. kan støtte kunder i at evaluere mellemspændingstransformerkrav og projektspecifikke konfigurationer. Hvis du planlægger en ny transformerstation, opgraderer et industrielt elsystem eller leder efter en 11kV 1000kVA transformer til et kommercielt eller infrastrukturprojekt,kontakt osmed din spænding, kapacitet, frekvens, installationsforhold og tekniske krav for at diskutere en passende transformerløsning.
-
