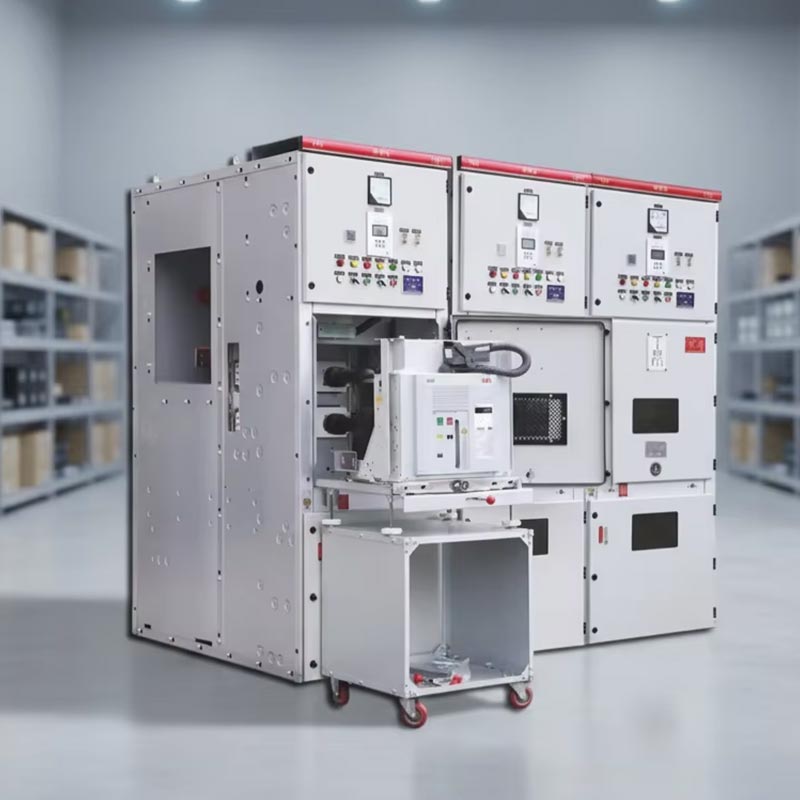

Kyn28 Koblingsudstyr 10kv

Usune Kyn28 Switchgear 10kV er velegnet til trefaset AC 50Hz, 3,6~12kV enkelt samleskinne og enkelt samleskinne segmenteret strømsystemer og har omfattende "fem-sikre" funktioner. Skabets håndvognssektion kan udstyres med kernekomponenter såsom vakuumafbrydere og vakuumkontaktorer. Vakuumafbrydere fra mærker som ABB VD4, Schneider HVX og Usune VS1 kan vælges. Dette er i øjeblikket det almindelige indendørs højspændingssæt magt distributionsudstyr, hovedsagelig brugt til krafttransmission og -modtagelse i forskellige transformerstationer og distribution stationer og til kredsløbsstyring, beskyttelse og overvågning.

Lavspændingskoblingsanlæg

Mellemspændingskoblingsudstyr

Driftsmiljøkrav

• Omgivende lufttemperatur: Øvre grænse +40 ℃, nedre grænse -15 ℃;
• Relativ luftfugtighed: Dagligt gennemsnit ikke over 95 %, månedligt gennemsnit ikke over 90 %;
• Højde: 1000m og derunder;
• Seismisk intensitet: Ikke over 8 grader;
• Ingen brand- eller eksplosionsfare, ingen alvorlig forurening, ingen kemisk korrosion og ingen voldsomme vibrationer. Hvis i drift miljø overstiger de normale forhold specificeret i GB3906, skal brugeren og producenten forhandle og bestemme passende betingelser.

Tekniske parametre

• Nominel spænding: 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV;
• Nominel frekvens: 50/60Hz;
• Nominel strøm: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Nominel korttidsmodstandsstrøm (4s): 16kA, 20kA, 25kA, 31,5kA, 40kA;
• Nominel isolationsniveau: 42kV (1 min strømfrekvens, mellem elektroder/til jord), 48kV (åben kontakt); 75kV (lynimpuls, mellem elektroder/til jord), 85kV (åben kontakt, spidsværdi);
• Beskyttelsesklasse: Kapslings IP4X-beskyttelsesklassificering, IP2X-beskyttelse til rum;
• Skabstyper: Indgående ledningsskabe, udgående ledningsskabe, transformerbeskyttelsesskabe, samleskinnebinder skabe, afbryderskabe, samleskinneløfteskabe, PT/VT-skabe osv.;
• Skabsdimensioner: Bredde 650mm/800mm/1000mm, Højde 2300mm, Dybde 1450mm.

Kerne fordele

1. Omfattende sikkerhedsbeskyttelse

Kyn28 Switchgear 10kV vedtager en pansret metal lukket struktur, med hvert funktionelt rum uafhængigt adskilt. Kombineret med mekaniske og elektriske låse, realiserer den fuldt ud fem-sikre sammenkoblinger, eliminere risiko for fejlbetjening. Kapslingsbeskyttelsesklassificeringen når IP4X, og rumbeskyttelsen er IP2X, yderligere forbedring af sikkerhedsbeskyttelseskapaciteter.

2. Stabil og pålidelig ydeevne

Designet og fremstillet i nøje overensstemmelse med IEC internationale standarder og ISO kvalitetsstyringssystem, ved hjælp af højkvalitets vakuumkomponenter er den kompatibel med forskellige kendte mærker vakuumafbrydere, har stærk kortslutningsmodstandsevne, tilpasser sig et bredt spændings- og strømområde og er velegnet til langsigtet kontinuerligt operation.

3. Praktisk installation og vedligeholdelse

Det aftagelige trolleydesign giver mulighed for hurtig og nem inspektion og udskiftning. Dens kompakte struktur understøtter foran vedligeholdelse, sparer plads og nedetid. Standardiserede skabsdimensioner tilpasser sig forskellige installationsscenarier, hvilket resulterer i høj installationseffektivitet.

4. Bred anvendelighed

Kyn28 Switchgear 10kV dækker alle spændingsniveauer fra 3,6 til 24kV, er kompatibel med 50/60Hz dobbeltfrekvens systemer, og tilbyder forskellige kabinettyper for at imødekomme strømdistributionsbehovene i forskellige industrier såsom kraftværker, transformerstationer, industri- og minevirksomheder og højhuse. Det kan også tilpasse sig forskellige konventionelle arbejdsmiljøer.

Ansøgningssag fra den virkelige verden

Et 110kV transformerstationsrenoveringsprojekt i en bestemt by valgte 28 Usune KYN28-12 koblingsenheder. Udstyret opnået høj pladsudnyttelse, hurtig idriftsættelse og en pålidelighedsgrad på 99,98 % efter idriftsættelse, væsentligt forbedring af sikkerhedsniveauet for eldistributionsnettet. I dette projekt er koblingsudstyret tilpasset miljøkrav på stedet, herunder højde, temperatur og fugtighed, og et passende vakuumkredsløb afbrydermodellen er valgt, så den passer perfekt til transformerstationens behov for strømfordeling.

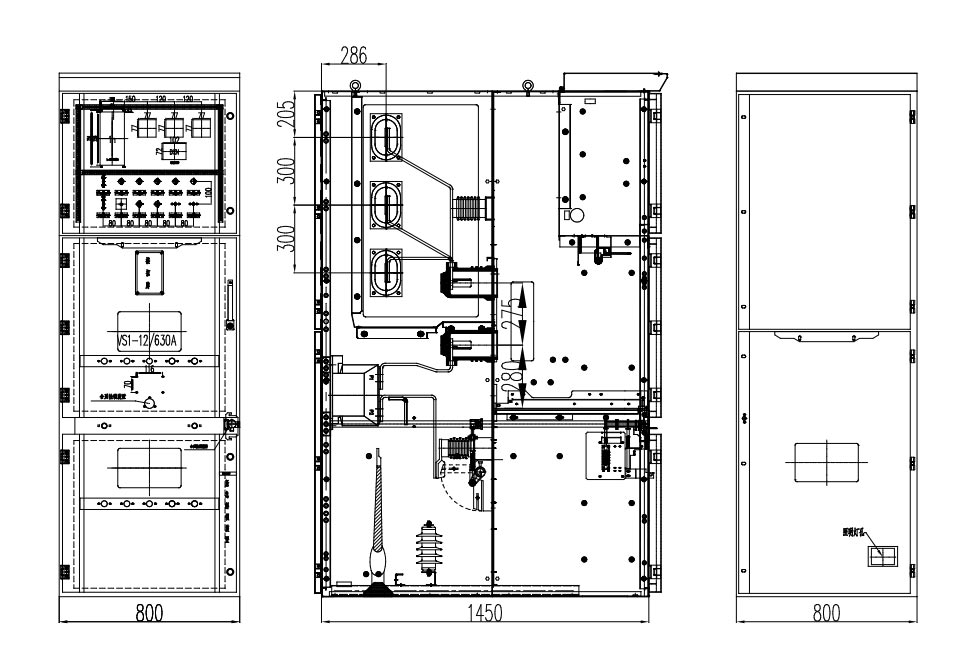

Produktets ydre dimension

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Ofte stillede spørgsmål

Q1: Hvad er de specifikke "fem-sikre" funktioner i KYN28-koblingsudstyret?

A: Disse omfatter hovedsageligt at forhindre utilsigtet åbning og lukning af afbrydere, forhindre skub eller træk vognen under belastning, forhindrer jordledninger i at blive forbundet til strømførende kredsløb, forhindrer lukning af strømafbryder med en jordledning tilsluttet, og forhindrer personale i at komme til at tilslutte strøm ved et uheld rum, hvilket strukturelt sikrer sikkerheden for personale og udstyr.

Q2: Hvad er den rutinemæssige vedligeholdelsescyklus for Kyn28 Switchgear 10kV?

A: Det anbefales at udføre en rutineinspektion hver 6. måned og en omfattende vedligeholdelse hvert 1-2 år, med fokus på kontrol af mekanisme, isolering, sammenlåsning og boltstæthed. Usune giver fuld teknisk støtte.

Q3: Kan Usune levere tilpasset koblingsudstyr?

A: Ja. Som professionel producent kan Usune tilpasse interne konfigurationer, beskyttelsesniveauer og intelligente overvågningsløsninger baseret på spænding, strøm, beskyttelseskrav og miljø på stedet. Det kan den justere også kabinetdimensioner og vælg passende vakuumafbrydermodeller for at imødekomme specifikke behov.

Sammenfattende integrerer Usune Kyn28 Switchgear 10kV sikkerhed, pålidelighed og brugervenlighed. Understøttet af moden design, streng kvalitetskontrol og omfattende tekniske parametre, det er velegnet til forskellige arbejde miljøer og scenarier. Som en professionel producent og leverandør af høj kvalitet fra Kina fortsætter Usune med levere stabile og effektive mellemspændingsstrømdistributionsløsninger til brugere over hele verden.
