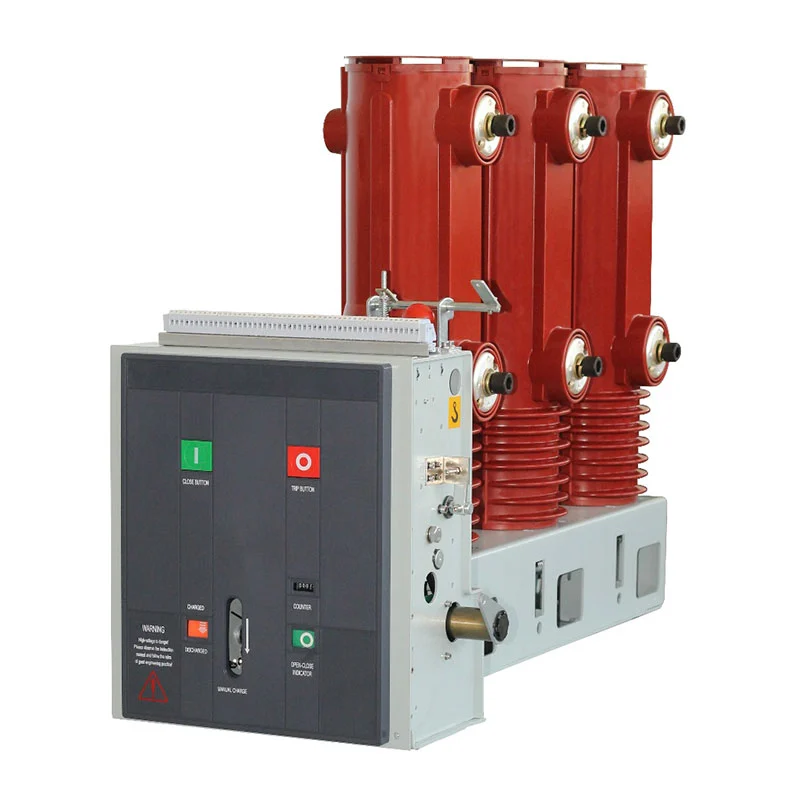

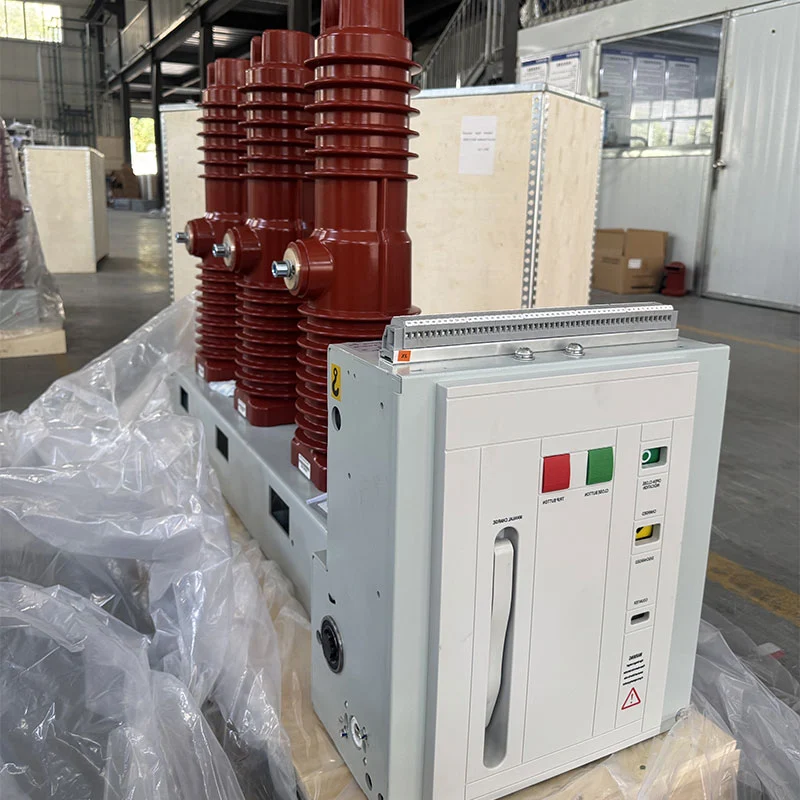

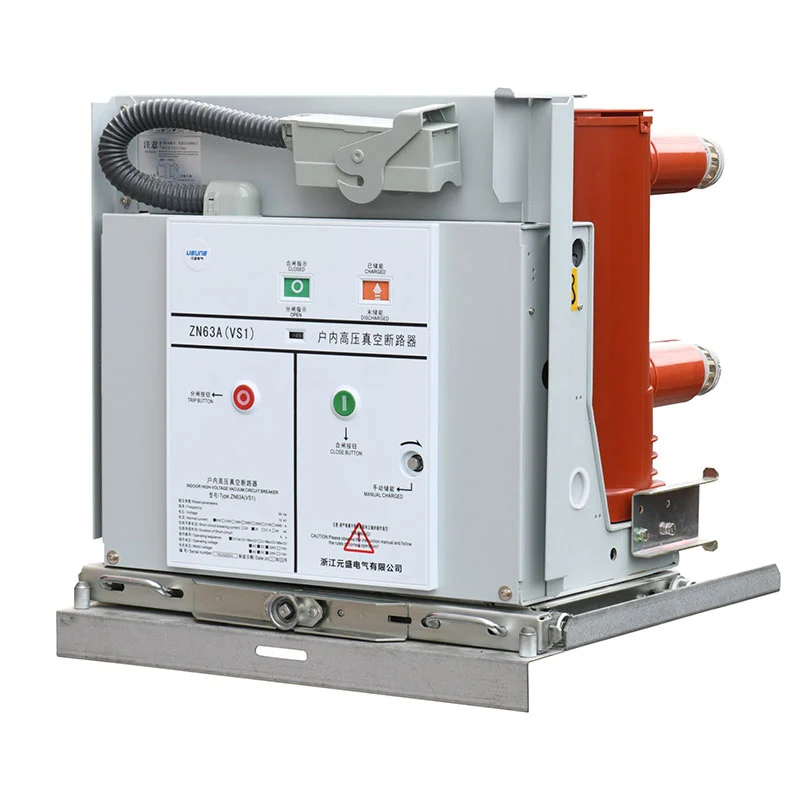

ZN85C-40.5 40,5 kV indendørs vakuumafbryder

I modsætning til komplette koblingsskabe fokuserer denne ZN85C-40.5 40,5 kV indendørs vakuumafbryder på kernen koblingsfunktion af strømkredsløbet. Dens faste sidemonterede struktur, modulære fjederbetjeningsmekanisme og vakuumafbrydelsesteknologi giver en praktisk løsning til 40,5 kV-klassen indendørs applikationer, inklusive systemer hvor der kræves hyppige koblingsoperationer.

Mekanisk design til konsekvent skift

Modulær fjederbetjeningsmekanisme

Betjeningsmekanismen er designet specifikt til egenskaberne for en 40,5 kV vakuumafbryder. Det anvender en modulær fjedermekanisme installeret i bryderrammen, hvilket tillader de mekaniske udgangsegenskaber for at matche vakuumafbryderens driftskrav.

Mekanismen er designet omkring det øvre og nedre arrangement af afbryderen og udgør en integreret del af overordnet struktur. Denne konfiguration forenkler den mekaniske transmissionsvej og giver samtidig et stabilt grundlag for lukke og åbne operationer.

Fast sidemonteret struktur

Den faste sidemonterede konfiguration er beregnet til indendørs elektrisk udstyr, hvor afbryderen er installeret som en dedikeret koblingskomponent. Afhængigt af projektdesignet, konfigurationer såsom højre udgående linje, top indgående og indlejrede arrangementer kan vælges.

Sammenlignet med et komplet udtrækkeligt koblingsskab giver denne struktur projektdesigneren mulighed for at fokusere på at integrere afbryderen med det nødvendige primære og sekundære elektriske udstyr i henhold til det specifikke system arrangement.

Energilagring og driftsproces

Spring Energiopbevaring

Lukkeenergien lagres mekanisk i fjedermekanismen. Energilagring kan gennemføres gennem motoren eller manuelt med energilagringshåndtaget. Under motoriseret drift driver transmissionsgearsystemet energilageraksel og spænder lukkefjederen, indtil den specificerede lagrede energiposition er nået.

Når energilagringen er afsluttet, holder holdemekanismen fjederen på plads og energilagringen indikatoren skifter til den tilsvarende status. Hjælpekontakten afbryder også motorens strømforsyning, når lagret energi-position nås, hvilket efterlader afbryderen klar til lukkekommandoen.

Lukke Operation

Lukkeoperationen kan startes manuelt via lukkeknappen eller elektrisk via betjeningen kredsløb. Når den lukkende elektromagnet fungerer, frigives den lagrede fjederenergi gennem knasten og transmissionsmekanisme.

Forbindelsesmekanismen driver derefter den isolerede betjeningsstang og bevæger kontakten mod lukkepositionen komprimering af kontaktfjederen. Efter at lukkeslaget er afsluttet, holder holdemekanismen lukket position, og hjælpekontakten ændres tilsvarende.

Åbningsoperation

Åbning kan startes manuelt eller via en elektrisk åbningskommando. Åbningsudløsermekanismen låser op lukkeholder, der tillader den lagrede energi fra kontakt- og bremsefjedre at adskille vakuumafbryderen kontakter.

Under den sidste fase af åbningsbevægelsen absorberer den hydrauliske buffer den resterende mekaniske energi og styrer adskillelsespositionen. Denne koordinerede mekanisme hjælper med at opretholde en kontrolleret åbningsproces.

Konfiguration af elektrisk kontrol

Lukke- og åbningsspoler

Afbryderen kan konfigureres med AC eller DC driftseffekt i henhold til projektets krav. Den medfølgende konfigurationen inkluderer AC110/220V og DC110/220V muligheder for at lukke og åbne spoler, hvilket giver fleksibilitet til forskellige transformerstationer og industrielle styresystemer.

Lukkespolen har en mærkeeffekt på 288W, mens åbningsspolen også er specificeret til 288W. Den normale drift spændingsområdet er 85 %–110 % af nominel spænding for lukkespolen og 65 %–120 % af nominel spænding for åbningsspolen.

Energilagringsmotor

Energilagringsmotoren sørger for automatisk forberedelse til næste lukkeoperation. Den medfølgende ZYJ220 konfiguration bruger DC220V strøm med en nominel indgangseffekt på 90W. Ved den nominelle driftsspænding, energilageret tid er angivet som ikke mere end 15 sekunder.

Dette arrangement gør det muligt for afbryderen at genoprette sin lagrede energitilstand efter drift uden at kræve det løbende manuel indgriben.

Vakuumafbrydelse for 40,5 kV applikationer

Vakuumbue-slukningsteknologi

Vakuumafbryderen er ansvarlig for at afbryde det elektriske kredsløb under en åbningsoperation. Når kontakter adskilles, afbrydelsesprocessen foregår inde i vakuumafbryderen i stedet for i en luftisoleret koblingskammer.

Kombinationen af vakuumafbrydelse og fjederdrevet mekanisk transmission gør afbryderen velegnet til indendørs mellemspændingsapplikationer, hvor pålidelig koblingsydelse og gentagen drift er påkrævet.

Velegnet til hyppig drift

Det originale design af ZN85C-40.5-serien tager højde for applikationer, der kræver hyppig skift. Dens drift mekanismen er tilpasset egenskaberne for 40,5 kV vakuumafbryderen, mens den motoriserede energilagring systemet reducerer behovet for gentagen manuel opladning.

Dette gør udstyret velegnet til industrielle anlæg, transformerstationer og kraftværker, hvor der skiftes indgå i den almindelige el-systemstyring.

Typiske anvendelsesområder

Kraftværker

Afbryderen kan indbygges i indendørs strømdistribution og elektriske kontrolsystemer i strømproduktion faciliteter, hvor pålidelig kobling og beskyttelse af elektriske kredsløb er påkrævet.

Understationer

I transformerstationer kan den faste indendørs konfiguration integreres i den tilsvarende højspændingselektricitet system i henhold til det primære kredsløbsarrangement, kontrolskema og beskyttelseskrav.

Industri- og minevirksomheder

Til industri- og mineanlæg med betydelige elektriske belastninger kan afbryderen sørge for kobling og beskyttelsesfunktioner i indendørs strømdistributionssystemer og er velegnet til applikationer, der kræver regelmæssig skifte operationer.

Elektriske systemer med fjernbetjening

Fordi lukke- og åbningsoperationerne kan styres elektrisk, kan afbryderen integreres med en passende sekundært kontrolsystem til lokal eller fjernbetjening i henhold til projektdesignet.

Hovedteknisk konfiguration

Driftsmiljø

Indendørs servicebetingelser

Udstyret er beregnet til indendørs installation og skal bruges i et miljø, der er egnet til højspænding elektrisk udstyr. Det endelige projekt bør overveje omgivende temperatur, luftfugtighed, højde, ventilation og andre miljøforhold ved bestemmelse af den komplette elektriske konfiguration.

Installationskrav

Afbryderen skal installeres på et sted uden alvorlige vibrationer, stød eller korrosive miljøforhold. Installationsarrangementet skal også sikre tilstrækkelig betjenings- og vedligeholdelsesplads omkring udstyret og opretholde den nødvendige mekaniske justering af afbryderen og tilhørende elektriske komponenter.

Standarder og kvalitetssikring

Produktionsledelse

Zhejiang Usune Electric Co., Ltd. anvender et integreret ledelsessystem, der dækker produktkvalitet, miljø ledelse og arbejdsmiljø. Virksomheden har ISO 9001, ISO 14001 og ISO 45001 certificeringer, understøtte kontrollerede fremstillingsprocesser fra komponentvalg til montering og inspektion.

IEC, GB og CE overensstemmelse

Produktet er udviklet i henhold til gældende IEC- og GB-standarder, med elektriske parametre og konfigurationer fastlagt i henhold til de specifikke projektkrav. CE-certificering er også tilgængelig for de relevante produktkonfiguration, der giver yderligere dokumentationsstøtte til internationale projekter.

Engineering Project Reference

Cas-space raketlanceringsprojekt

ZN85C-40.5 40.5kV indendørs vakuumafbryder er blevet refereret i Cas-space Rocket Launch Project, at give et praktisk teknisk applikationseksempel for Usunes højspændingselektriske udstyr i et krævende industrimiljø.

Produktsammenligning

Circuit Breaker vs. Complete Switchgear

ZN85C-40.5 40,5 kV indendørs vakuumafbryder er primært en switch- og beskyttelseskomponent, mens en komplet udtrækkeligt koblingspanel integrerer afbryderen med samleskinner, kabelrum, kontroludstyr, beskyttelsesanordninger og andre skabskomponenter. Derfor er afbryderen mere velegnet, når projektet kræver en dedikeret 40,5 kV omskifter til integration i et større elektrisk system.

Usune projektsupport

Konfiguration baseret på elektriske tegninger

Usune kan bestemme den passende konfiguration i henhold til kundens enkeltlinjediagram, nominel spænding, styreeffekt, installationsarrangement og driftskrav. Denne tilgang er med til at sikre, at den valgte afbryderen er kompatibel med det omgivende primære og sekundære elektriske udstyr.

Tilpassede elektriske parametre

For projekter med specielle styrespændinger, installationsarrangementer eller driftskrav gælder det tekniske konfiguration kan diskuteres før produktion. Dette gør det muligt for ZN85C-40.5 40,5 kV indendørs vakuumafbryder at være tilpasset det faktiske elektriske system i stedet for at stole på en fast standardkonfiguration.

FAQ

Hvad er hovedanvendelsen af ​​dette produkt?

Det er en indendørs 40,5 kV vakuumafbryder designet til elektrisk kontrol og beskyttelse i kraftværker, transformerstationer, industrianlæg og minevirksomheder.

Er afbryderen fast eller kan trækkes ud?

ZN85C-40.5 bruger en fast sidemonteret konfiguration snarere end en udtrækkelig trolleystruktur.

Kan den betjenes manuelt?

Ja. Fjedermekanismen understøtter manuel energilagring og manuel betjening, mens elektrisk betjening også er det tilgængelig.

Hvilke styrespændinger er tilgængelige?

Lukke- og åbningsspolerne kan konfigureres til AC110/220V eller DC110/220V i henhold til projektets krav.

Hvor lang tid tager energilagringsprocessen?

Den specificerede energilagringstid for ZYJ220-motorkonfigurationen er ≤15 sekunder ved nominel spænding.

Er den velegnet til hyppig skift?

Ja. Produktet er designet til applikationer, der kræver hyppig drift, afhængigt af den gældende drift forhold og teknisk konfiguration.

Kan Usune tilpasse afbryderen?

Ja. Usune kan konfigurere produktet i henhold til projekttegninger, elektriske parametre, kontrolkrav og installationsforhold.
