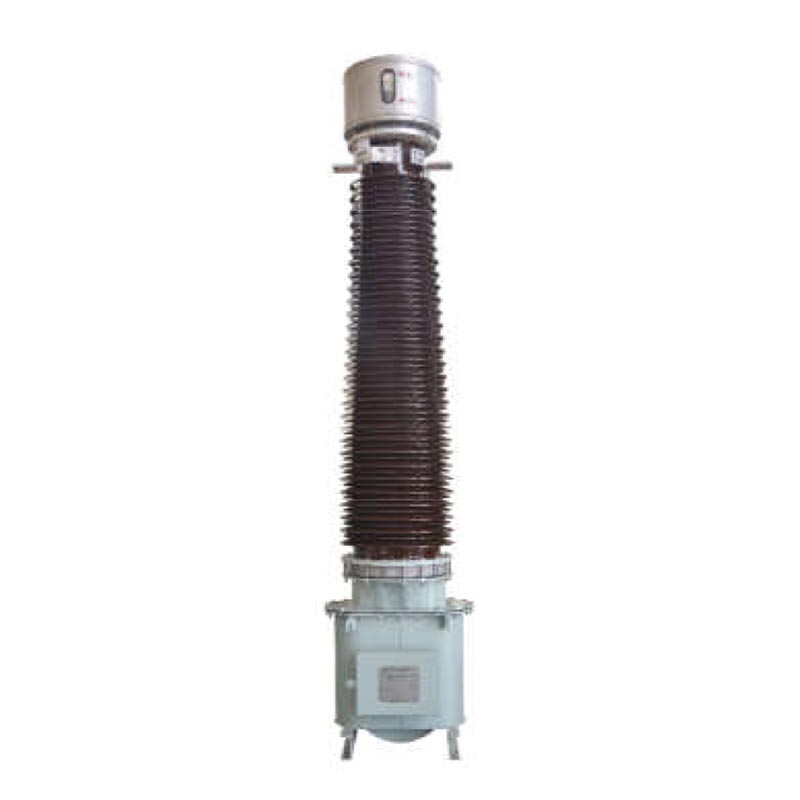

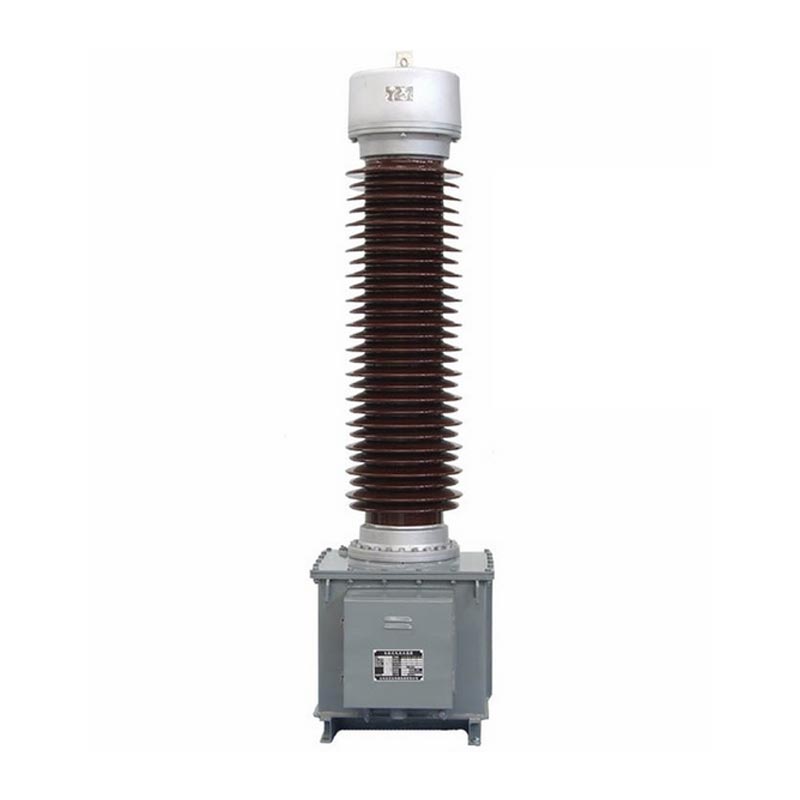

Udendørs strømtransformator

Den LB6-110kV kapacitive udendørs strømtransformator er et kerne-højspændingsunderstøttende udstyr fra Zhejiang Yousen Elektrisk. Den er specielt designet til komplekse udendørs driftsforhold og har et fuldt forseglet oliepapir isoleringsolie-nedsænket struktur, en nominel driftsspænding på 110kV, en maksimal driftsspænding på 126kV, og er kompatibel med 50Hz/60Hz vekselstrømsnet, der opfylder driftskravene for neutralt punkt ikke-effektivt jordet systemer.

Dette produkt integrerer måle- og beskyttelsesfunktioner, udstyret med 0,2-klasse og 0,5-klasse måleviklinger og 5P/10P beskyttelsesviklinger. Den understøtter dobbelte transformationsforhold for serie- og parallelforbindelseskobling, med primær strømdækning på 2×50A–2×1000A og sekundær udgang på 1A/5A. Bruger præcisionsfremstilling processer i en velrenommeret fabrik, kan produktet prale af fremragende miljøtilpasningsevne: standardmodellen er velegnet til højder under 1000m, mens GYW højhøjdemodellen kan fungere stabilt i 4000m højde. Det er bredt bruges i by- og landdistriktstransformatorstationer, industri- og minedriftsstrømforsyning og nye energiproduktionsscenarier.

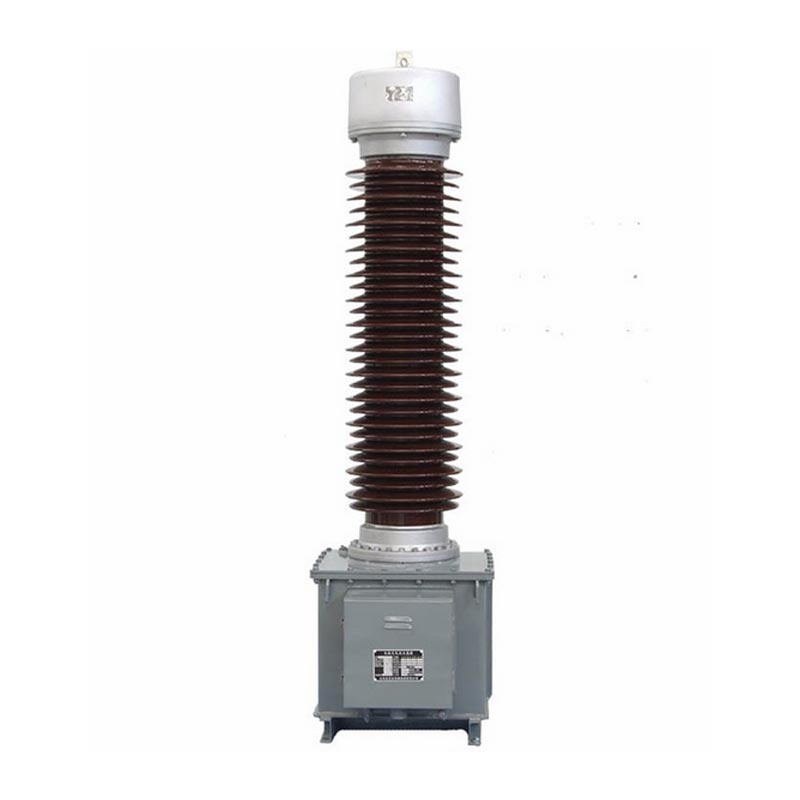

LB6-110kV Kapacitiv strømtransformer

Modelforklaring og brugsbetingelser

1. Modelparameterforklaring

Det komplette modelnummer for den udendørs strømtransformer er LB6-110kV P/P/P/0.5ab/c, opdelt i tre kerner definitioner:
- Grundmodel: L angiver strømtransformator, B angiver med beskyttelsesniveau, 6 angiver designserienummer, 110 angiver det nominelle spændingsniveau, og W2 repræsenterer sekundær anti-forureningskonfiguration.
- Præcisionskombination: Indbygget fire sæt sekundære viklinger, inklusive en 0,5-klasses målevikling og tre P-klasse beskyttelsesviklinger, der understøtter forskellige præcisionskombinationer for at tilpasse sig forskellige måling og krav til beskyttelsespræcision.
- Strømforhold: Mærket 2*a/c, understøtter dual ratio switching. Forholdet er a/c, når den øverste oliekonservator eksternt stik er forbundet i serie, og 2*a/c, når det tilsluttes parallelt. On-site ledninger gør det nemt skifte.

2. Standarddriftsbetingelser

- Omgivelsestemperatur: Maksimum +40℃, Minimum -25℃, Daglig gennemsnitsmaksimum +30℃; Ultralave temperaturforhold kan tilpasses og forhandles.
- Installationshøjde: Standardtype ≤1000m; LB6-110 GYW Højhøjde type ≤4000m.

Produktets strukturelle egenskaber

1. Vikling og isoleringsstruktur

Den primære vikling har en U-formet struktur. Specifikationer for 2×400A og derunder bruger papirisoleret flad kobber wire, mens specifikationer på 2×500A–2×1000A bruger dobbeltfligede halvcirkulære aluminiumsrør. Kernen bruger en kapacitiv olie-papir isolering proces, med højspændingskabel papir indpakning de vigtigste isolering. Flere lag af kondensatorafskærmning skaber et ensartet elektrisk felt, med det indre lag forbundet til højspænding og det ydre lag lag jordet, hvilket væsentligt forbedrer isoleringssikkerheden. Den primære vikling er opdelt i to sektioner med fire terminaler, der forbindes til den øverste olietank for let forholdsskift.

2. Forseglet beskyttelsesdesign

En metalexpander er installeret på toppen for automatisk at kompensere for ændringer i isoleringsolievolumen forårsaget af temperaturvariationer, isolerer luft og forhindrer olieældning på grund af fugt, hvilket forlænger udstyrets levetid. Expanderen har et indbygget oliestandsobservationsvindue til realtidsovervågning af oliestanden. Alle sekundære terminaler og primære afskærmningsterminaler er centralt forbundet til olietankens samledåse, hvilket sikrer standardiserede ledninger og stærke anti-interferensegenskaber.

3.Sikker installationsstruktur

Olietanken er svejset af højkvalitets stålplader, med forborede løftehuller i bunden for stabil samlet løft. Forgreningsboksen og olietanken er udstyret med dedikerede jordingsbolte for at sikre pålidelighed jording af sekundærviklingen og hele enheden. Produktet har et design med reduceret polaritet; når primært strøm P1 går ind og P2 går ud, sekundær strøm udsendes gennem S1/S2/S3, i overensstemmelse med industristandard ledninger logik og facilitering af idriftsættelse på stedet.

Kerne tekniske parametre

1. Grundlæggende elektriske parametre

- Nominel driftsspænding: 110kV; Maksimal driftsspænding: 126kV
- Nominel frekvens: 50/60Hz; Polaritet: Subtraktiv polaritet
- Nominel primær strøm: 2×50A～2×1000A (flere specifikationer tilgængelige)
- Nominel sekundær strøm: 1A, 5A
- Sekundær udgangskapacitet: 15VA~50VA (tilpasning til transformerforhold)

2. Nøjagtighedsfejlstandarder

- Måleklasse (0,2/0,5): Strømfejl ±0,2 %～±1,5 %, faseforskel 10′～90′, opfylder højpræcisionsenergi målerkrav.
- Beskyttelsesklasse (5P/10P): 5P klasse strømfejl ≤±1%, sammensat fejl ≤5%; 10P klasse sammensat fejl ≤10 %, pålidelig beskyttelsesfunktion i tilfælde af systemfejl.

3. Modstå spændings- og isolationsparametre

- Strømfrekvens modstå spænding: 185kV/1min for primære og sekundære kredsløb og til jord; 3kV/1min for sekundære kredsløb og til jord; 5kV/1min for primær skærm til jord. Ekstern isolering tør test: 230kV; våd test: 185kV.
- Lynimpuls modstår spænding: Intern isolering 450kV; GYW2 højhøjde anti-forureningstype op til 560kV.
- Krybeafstand: Standardtype ≥16mm/kV; anti-forureningstype op til ≥31mm/kV, velegnet til barske miljøer såsom kystområder, industriel forurening og store højder.

4. Kortslutningsstabilitetsparametre

Udstyret udviser fremragende termisk og dynamisk stabilitet. For 300-600A specifikationer korttids termisk stabilitetsstrøm kan nå 31,5-45kA, og den dynamiske stabilitetsstrøm kan nå 80-115kA, i stand til at modstå øjeblikkelige kortslutningsstrømstød og forhindre beskadigelse af udstyr.

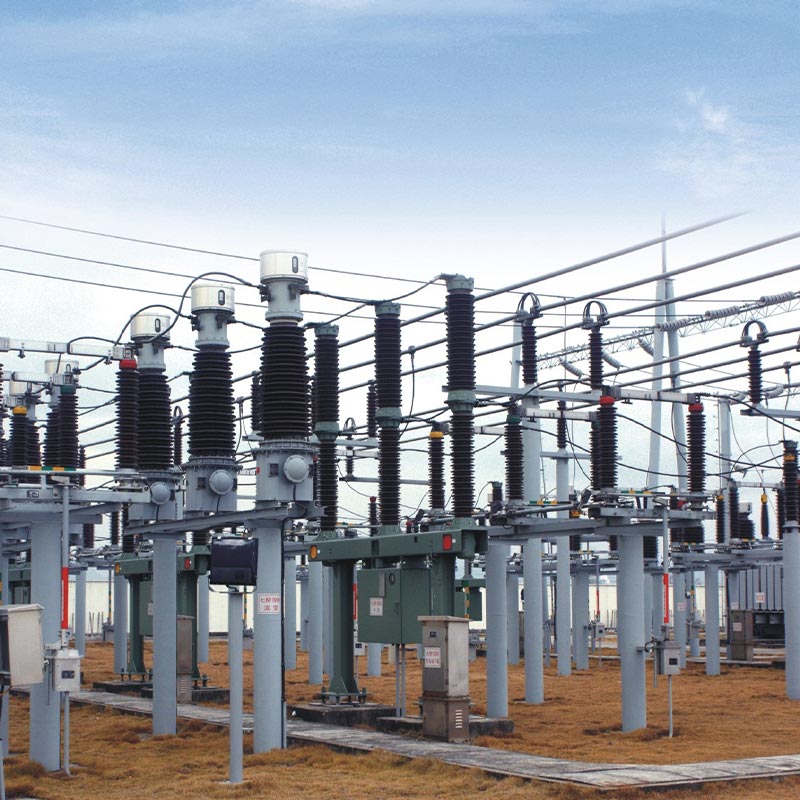

Ansøgningssag fra den virkelige verden

Usune LB6-110kV udendørs strømtransformer blev med succes anvendt på en 110kV strømforsyningsnetunderstation opgradering projekt i Østkina, udskiftning af forældet udstyr og løsning af problemer som lav nøjagtighed, dårligt vejr modstand og hyppig vedligeholdelse.

Projektet er beliggende i en forstadsindustripark, et område præget af helårsfugtighed og lav luftfugtighed industriel forurening, der leverer strøm til flere produktionsvirksomheder. Projektet valgte LB6-110kV GYW anti-forurening højhøjdemodel (2×300/5A, 5P30/5P30/0.5S/0.2S nøjagtighedskombination). Efter mere end to år med stabil drift sikrer 0,2S/0,5S højpræcisionsviklingerne nøjagtig måling til industrielle brugere, mens flere beskyttelsesviklinger muliggør hurtig reaktion på netsvingninger og mindre kortslutningsfejl, hvilket opnår nul falske trips og nul fejl ved trip. Den fuldt forseglede struktur modstår effektivt fugt og forurening korrosion, uden olielækage eller ældningsproblemer med isolering, hvilket reducerer efterfølgende vedligeholdelsesarbejde med mere end 60 %, hvilket fuldt ud verificerer produktets stabilitet og pålidelighed under barske driftsforhold.

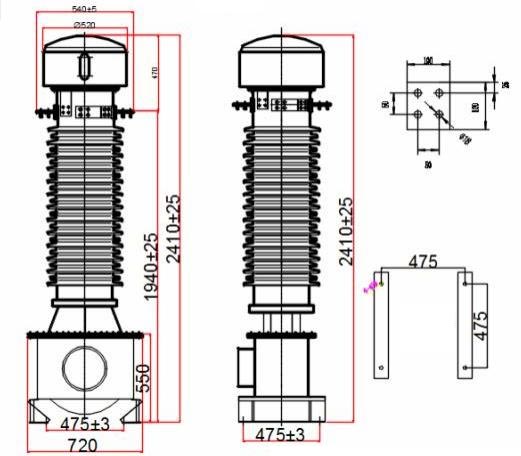

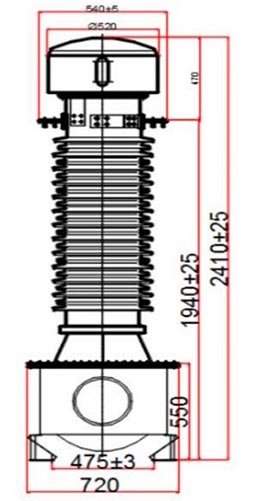

LB 6 - 110 kV udseende og indbygningsmål

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

FAQ

Q1: Hvordan skifter man mellem dobbelte strømforhold på stedet?

Ingen afmontering af udstyr er påkrævet. Kun ledningskonfigurationen af de eksterne stik på den øverste olie konservator skal justeres. Serieforbindelse af primærviklingerne er basisforholdet a/c; parallel forbindelse resulterer i det dobbelte af det primære strømforhold 2*a/c. Udstyret sendes som standard parallelt; følg blot ledningsdiagrammet for hurtigt at skifte uden at påvirke udstyrets isolering eller levetid.

Q2: Hvilke scenarier er egnede til forskellige isolerings- og anti-forureningsmodeller?

Standard type (≥16mm/kV) er velegnet til sletter med gode miljøer under 1000m; W anti-forurening type (≥20mm/kV) er velegnet til bymæssige og generelle industrielle forureningsscenarier; GYW anti-forurening i høj højde (≥25mm/kV) er velegnet til områder i stor højde under 4000m; GYW2 forbedret type (≥31mm/kV) er designet til ekstreme forhold som kystsaltspray, kraftig industriel forurening og ultrahøje højder, hvilket giver stærkere isolering anti-aging ydeevne.

Q3: Hvad er de vigtigste vedligeholdelsesovervejelser for den udendørs strømtransformator?

For det første er sekundær åben kredsløbsdrift strengt forbudt for at undgå højspændingsinduktionsrisici. For det andet forseglet struktur må ikke skilles ad vilkårligt; vedligeholdelsesfri drift er mulig under normal forhold. For det tredje bør dielektrisk tab og isolationsmodstand testes årligt, og dataene skal være det stort set i overensstemmelse med fabriksværdierne. For det fjerde bør olieniveauer kontrolleres sæsonmæssigt og kvalificeres transformerolie skal påfyldes omgående, når oliestanden er lav.

Produktfordele og resumé

Usune LB6-serien 110kV/126kV udendørs strømtransformator med sit standardiserede design, stabile ydeevne og stærk miljøtilpasningsevne, løser smertepunkterne ved traditionelt udstyr, såsom modtagelighed for fugt, let ældning af olien og svage antifouling-egenskaber. Fleksible forhold og nøjagtighedskombinationer kan opfylde differentierede behov for elnetmåling, relæbeskyttelse og industriel strømovervågning. Som en høj kvalitet højspændingsudstyr produceret på en velrenommeret kinesisk fabrik, det giver meget pålidelig, omkostningseffektiv og lavvedligeholdelsesløsninger til globale elprojekter, hvilket gør det til en pålidelig leverandør for elnetselskaber og ingeniørentreprenører.
