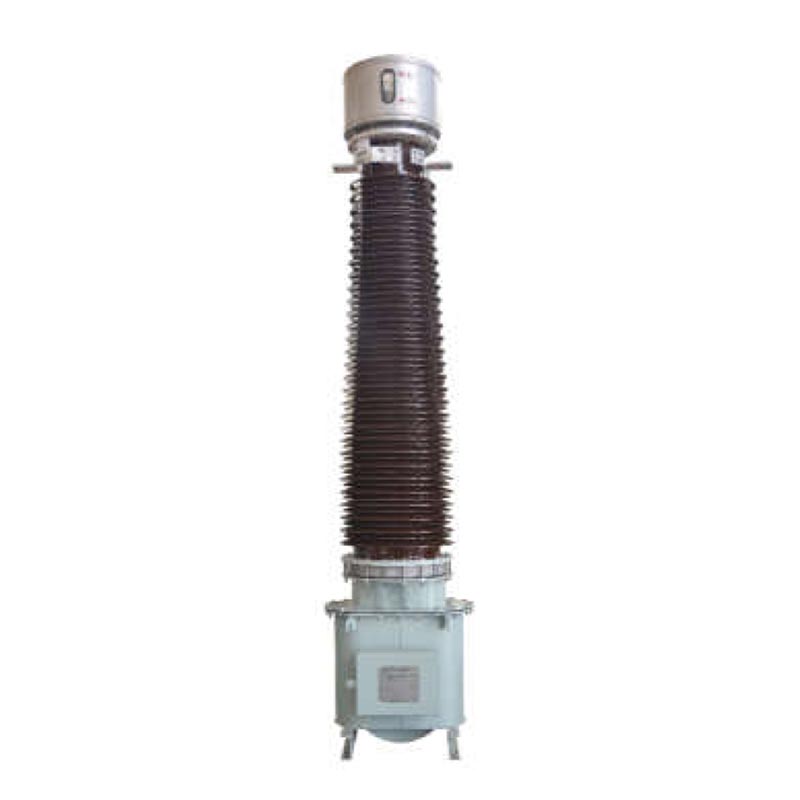

110 kV Strømtransformator

Usune LB6-110 kV Current Transformer er en udendørs højpræcision strømfølende enhed tilpasset til mellem- og højspændingseffekt gitter. Det vedtager en modulær struktur og et multi-gruppe sekundært viklingsdesign. Ledningsmetoden kan justeres via eksterne tilslutningsplader i den øverste oliekonservator, hvilket muliggør fleksibel skift mellem dobbelte strømforhold de aktuelle detektions- og fejlbeskyttelsesbehov for forskellige driftsforhold.

Dette produkt overholder GB/T20840.2-2014 national standard og IEC internationale elektrotekniske standarder. Det inkluderer standard-, højhøjde- og forureningsbestandige modeller, der tilbyder fremragende måling og beskyttelse nøjagtighed. Velegnet til både konventionelle og barske udendørsforhold, det er et almindeligt støtteudstyr til indenlandske 110kV krafttransmissions- og distributionssystemer.

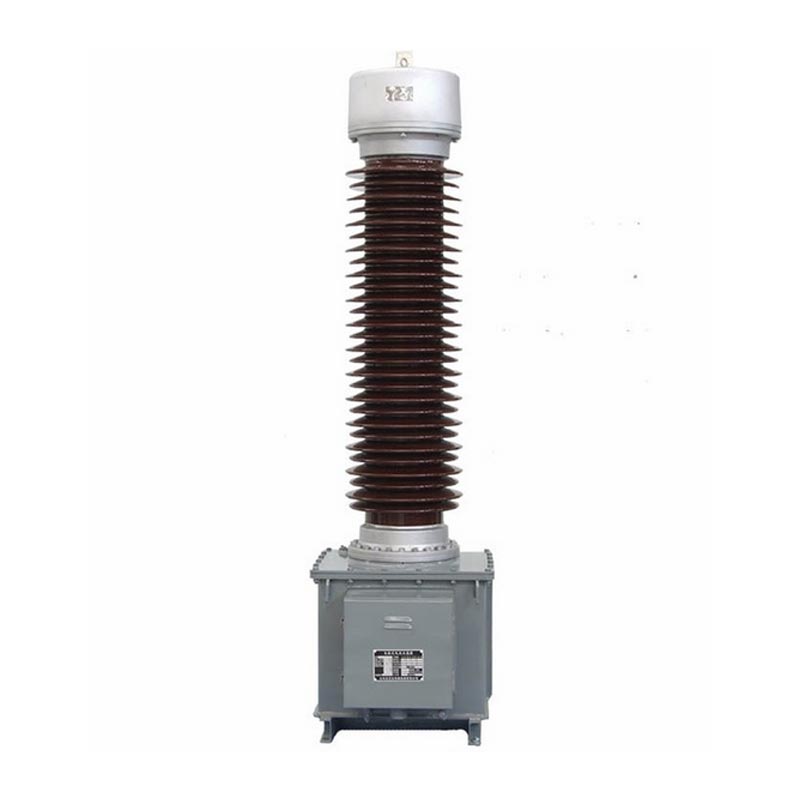

LB6-110kV Kapacitiv strømtransformer

Modelforklaring og gældende driftsbetingelser

1. Modelkodebetydning

The complete product model is LB6-110kV (accuracy combination + current ratio), with clear and standardized segmented explanations:
- Grundmodel: L for strømtransformer, B for med beskyttelsesniveau, 6 for designserienummer, 110 for nominel spænding 110kV, W2 til sekundært anti-forureningsdesign
- Nøjagtighedsklassekombination: Understøtter flere viklingskombinationer såsom P/P/P/0.5 og P/P/0.2, inklusive 0.2/0.5 niveaumålingsviklinger og 5P/10P niveaubeskyttelsesviklinger, balancerer højpræcisionsmåling og pålidelig fejl beskyttelse.
- Strømforholdsspecifikation: Markeret som 2*a/c, understøtter skift af dobbelt strømforhold, serieforbindelse er a/c, parallelforbindelse er 2*a/c, primærstrøm dækker 2×50A~2×1000A, sekundærstrøm er 1A/5A fuld specifikation

2. Gældende driftsbetingelser

- Omgivelsestemperatur: Velegnet til driftsforhold fra -25 ℃ til +40 ℃, med en daglig maksimal temperatur på +30 ℃. Krav til ultralav temperatur kan tilpasses og forhandles.
- Altitude: Standard model suitable for altitudes ≤1000m; GYW high-altitude model suitable for altitudes ≤4000m.
- Miljøtilpasningsevne: Krybeafstand kan vælges fra 16 mm/KV til 31 mm/KV, velegnet til forskellige scenarier inklusiv konventionelle, kystnære korrosionsbeskyttelse og antibegroningsapplikationer i store højder.

Kernestrukturelle funktioner

1.Optimeret isoleringssystem

Anvender kapacitiv olie-papir-isoleringsteknologi med højspændingskabelpapir, der omslutter den primære viklingskerne. Den har et flerlags kondensatorafskærmningslag, med det indre lag forbundet til højspænding og det ydre lag lag jordet, hvilket resulterer i en ensartet elektrisk feltfordeling og væsentligt forbedret isoleringssikkerhed margen.

2. Pålidelig viklingsstruktur

Den primære vikling har en U-formet struktur. Modeller på 2×400A og derunder bruger papirindpakket flad kobbertråd, mens modeller på 2×500A~2×1000A bruger dobbelte halvcirkulære aluminiumsrør, hvilket giver stærk strømbærende kapacitet. Den viklingen er opdelt i to sektioner med fire terminaler, hvilket muliggør fleksibel skift mellem dobbelte strømforhold.

3.Fuldt forseglet beskyttelsesdesign

En metalekspansionsbeholder er installeret i toppen for automatisk at kompensere for ekspansion og sammentrækning af transformerolievolumen forårsaget af temperaturændringer, isolerer den fra intern og ekstern luft, forhindrer fugt og olieældning og forlængelse af udstyrets levetid.

4. Praktisk installation og vedligeholdelse

Forborede løftehuller i bunden af ​​tanken letter hejsning af udstyr; flere jordingsbolte sikrer pålidelig jording af udstyret og sekundære viklinger; samledåsen er udstyret med dedikerede klemmer til standardiseret og sikker ledningsføring.

Kerne tekniske parametre

1. Nominelle parametre

Nominel driftsspænding 110kV, maksimal driftsspænding 126kV, nominel frekvens 50Hz, polaritet er subtraktiv.

2. Isolering modstår spændingsniveau

Intern isolering primær til sekundær og jord 185kV/1min, sekundær til jord 3kV/1min; udvendig isolering tør test spænding 230kV, våd test spænding 185kV, høj højde anti-forurening lynimpuls modstå spænding peak når 560kV.

3.Nøjagtighed Ydeevne

0,2/0,5 graders målefejl, minimal faseforskel, opfylder højpræcisionsmålekrav; lav komposit fejl for 5P/10P beskyttelsesniveau, hvilket muliggør hurtig reaktion på netfejlstrømme.

4.Short-Cuit Resistance Performance

Termisk stabilitetsstrøm 5,3KA~45KA, dynamisk stabilitetsstrøm 13KA~115KA, i stand til at modstå gitter kortslutningspåvirkninger og udviser stærk driftsstabilitet.

Faktiske tekniske ansøgningssager:

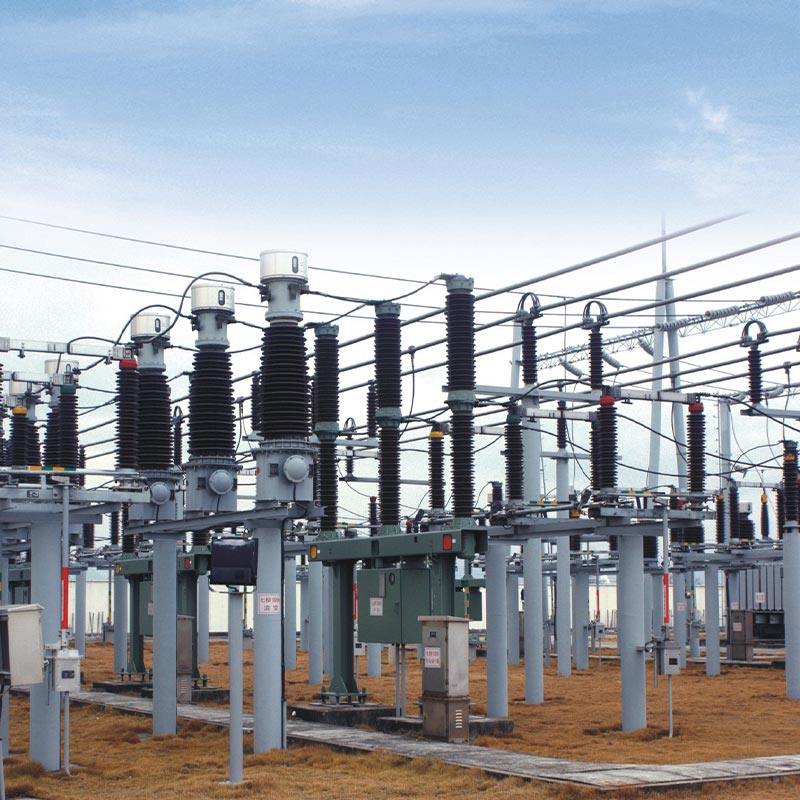

Sag: Zhejiang 110kV Urban Substation Upgrade Project

I 2024 involverede Zhejiang Jiaxing forstæder 110kV transformerstation opgraderingsprojektet hovedkøb af 32 Usune LB6-110kV-2×300/5 (5P30/5P30/0,5) strømtransformere. Placeret i en industriel klynge med stor belastning udsving, krævede projektet ekstrem høj målenøjagtighed og beskyttelsesfølsomhed. Efter idriftsættelse, udstyret kan nøjagtigt indsamle busstrømdata, hvilket muliggør belastningsovervågning i realtid og hurtig fejludløsning. Årlige driftsdata viser, at målefejlen er langt under den nationale standardgrænse, og beskyttelsen handlinger er nøjagtige og pålidelige og løser fuldstændigt måleunøjagtighederne for ældre udstyr.

Specifikationer for installation, drift og vedligeholdelse

1. Inspektion før installation

Før installation er der behov for en visuel inspektion for at eliminere defekter såsom beskadigede porcelænsbøsninger, olie lækager og uoverensstemmende navnepladeparametre; kontroller, at ekspanderens olieniveau passer til den omgivende temperatur, og tilsæt kvalificeret transformerolie (elektrisk styrke ≥45kV), hvis oliestanden er lav.

2. Installationskrav

Udstyret skal transporteres og hejses lodret gennem hele processen med en transporthældningsvinkel ≤15°. Det er kun tilladt at hejse gennem de nederste hejsehuller; stress på porcelænsbøsningerne og olien konservator er strengt forbudt. Den maksimale vandrette trækkraft ved den primære terminal P1 er ≤2000N, og ved P2 er den ≤3000N; udstyrets krop og afskærmningslaget skal være pålideligt jordet for at sikre driftssikkerheden.

3. Drifts- og vedligeholdelsesregler

Under drift må sekundærviklingen ikke være åben for at undgå højspændingsrisici og beskadigelse af udstyr. Den fuldt forseglede struktur kræver ingen vedligeholdelse under normale driftsforhold. Tjek renheden af porcelænsbøsning og oliestand kvartalsvis. Hvis tætningen er beskadiget, eller isoleringen er fugtig, skal enheden returneres til fabrik til vakuumtørring og olieudskiftning med det samme.

4. Opbevaringskrav

110 kV strømtransformatoren skal opbevares i et tørt, godt ventileret miljø og undgå direkte sollys og regn. Bunden af olietanken skal være mindst 50 mm over jorden, og opbevaringstemperaturen skal være mindst -30 ℃. Efter et års opbevaring, isolationsmodstand og dielektrisk tabskoefficient bør testes med jævne mellemrum. Hvis maling skaller af efter længere tids opbevaring, skal ommaling ske omgående.

LB 6 - 110 kV udseende og indbygningsmål

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

FAQ

Spørgsmål 1: Hvordan skifter du det dobbelte strømforhold på LB6-110 kV strømtransformatoren?

Ingen udskiftning af udstyr er påkrævet. Du skal blot justere ledningsmetoden for det eksterne stik på den øverste olie konservator: når de primære viklinger er forbundet i serie, er basisstrømforholdet a/c; når den er tilsluttet parallelt er det dobbelt strømforhold 2*a/c. Betjeningen er enkel og kræver intet specialudstyr, der kan tilpasses til forskellige belastningsforhold, hvilket effektivt reducerer omkostningerne til udskiftning af udstyr.

Q2: Hvad er forskellene mellem standard-, anti-forurenings- og højhøjdemodellerne?

De tre modeller deler den samme elektriske kerneydelse, med strukturelle optimeringer skræddersyet til specifikke scenarier: ① Standardmodellen er velegnet til konventionelle miljøer op til 1000 m højde, med en krybning afstand på 16 mm/KV; ② W2 anti-forureningsmodellen er velegnet til kystnære og industrielt forurenede områder, med en krybeafstand på 20 mm/KV og forbedret korrosions- og forureningsbestandighed; ③ GYW højhøjdemodellen er velegnet til højtliggende områder op til 4000m, med en maksimal krybeafstand på 31mm/KV, og kan modstå lav luft tryk og stærk ultraviolet stråling miljøer.

Spørgsmål 3: Hvad er de vigtigste sikkerhedsforanstaltninger for langsigtet udstyrsdrift?

For det første skal sekundærviklingen betjenes under belastning eller kortsluttes; åbne kredsløb er strengt forbudt for at forhindre højspændingsnedbrud og personskadeulykker. For det andet skal du sikre pålidelig jordforbindelse af krydset boksen og den nederste jordingsbolt på olietanken, og at jordingsledningen opfylder specifikationerne for at undgå statisk elektricitet elektricitetsopbygning. For det tredje, under normal drift, er demontering af den forseglede struktur og vilkårlig prøvetagning forbudt. Test regelmæssigt data om dielektriske tab og delvis afladning for at sikre stabil isoleringsydelse.

Produktfordele og servicegaranti

Som en professionel producent og leverandør af højspændingsudstyr i Kina har Usune Electrics LB6-110 kV Current Transformer betydelige fordele: standardiseret fabriksproduktion, der nøje overholder nationale og internationale industristandarder, der sikrer stabil nøjagtighed og stærk miljøtilpasningsevne; og en fuldstændig forseglet, vedligeholdelsesfrit design, der reducerer efterfølgende drifts- og vedligeholdelsesomkostninger markant. Virksomheden yder en one-stop service, herunder valg og tilpasning, teknisk vejledning, installation på stedet og eftersalg vedligeholdelse. Parametre kan optimeres i henhold til projektets behov, hvilket giver pålidelig sikkerhed for den sikre og stabil drift af 110kV elnetsystemet.
