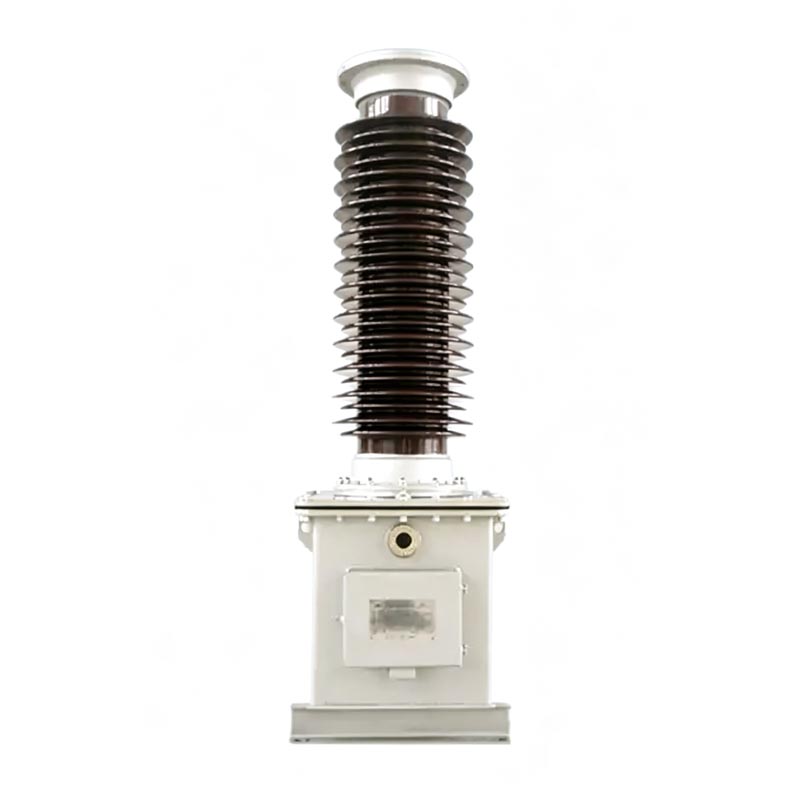

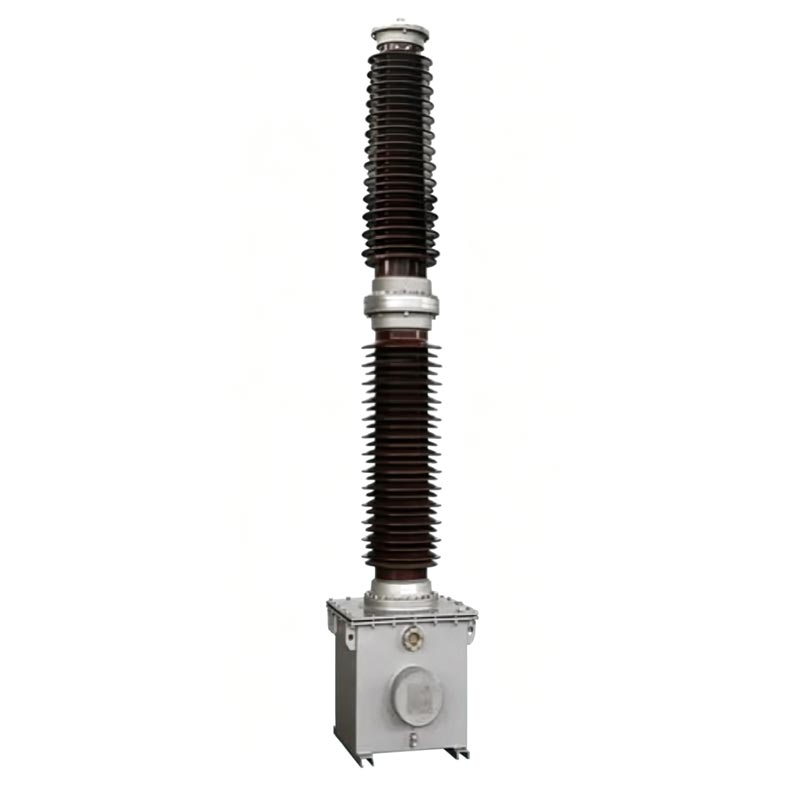

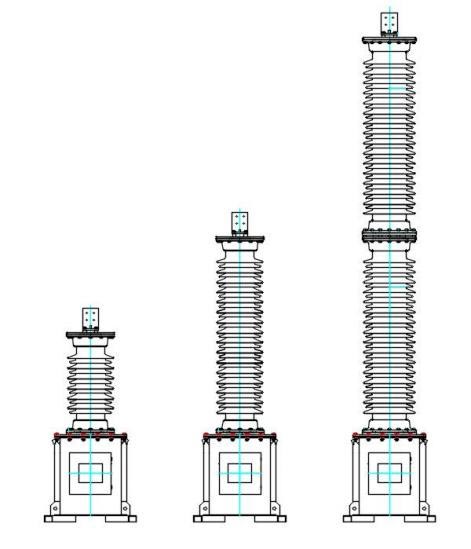

Usune TYD-serien 110 kV Pt Voltage Transformer er en højtydende kapacitiv spændingstransformator specifikt designet til 110kV højspændingsnet. Produktet vedtager det kapacitive spændingsdelingsprincip og et fuldt ud forseglet olie-nedsænket struktur, undgår manglerne ved traditionelle transformere såsom stor størrelse og svag anti-interferens og har fremragende forureningsbestandighed, lavtemperaturtolerance og vindmodstand. Dette udstyr integrerer måling, beskyttelse og transportørkommunikationskoblingsfunktioner og er en kernestøtte enhed til intelligent drift og vedligeholdelse af 110kV krafttransmissions- og transformationssystemer.
110 kV Pt spændingstransformeren overholder nøje de nationale standarder GB/T20840.1-2010, GB/T20840.5-2013 og GB/T19749-2005. Dets design-, produktions- og testprocesser er standardiserede, og alle præstationsparametre opfylder specifikationer for forebyggende test for kraftudstyr.
Generelle instruktioner
- TYD: Speciel kode for kapacitive spændingstransformere
- 110/3: Nominel fasespænding for systemet, som det er kompatibelt med, er 110kV
- 0,02: Nominel kapacitans for den kapacitive spændingsdeler er 0,02μF
- Suffiks karakteristisk kode: H - Anti-forureningstype; G - Højhøjdetype (velegnet til højder over 2000m);
F - Velegnet til neutralpunkt ikke-effektivt jordede systemer
Eksempel: TYD110/3-0.02FH repræsenterer en kapacitiv spændingstransformator, der er egnet til 110kV neutralpunkt ikke-effektivt jordede elnet, med en nominel kapacitans på 0,02μF og en høj anti-forureningsværdi.
Sammensat af koblingskondensatorer og spændingsopdelingskondensatorer stablet sammen. Flere sæt kondensatorer elementer er forbundet i serie inde i porcelænsbøsningen. Den bruger en tynd film af høj kvalitet og kondensatorpapir komposit dielektrisk og er vakuumimprægneret med isoleringsolie af høj kvalitet. Udstyret har en fuldt forseglet struktur med en indbygget oliekompensationsanordning for at opretholde stabilt internt tryk, forhindre olielækage, eliminere behovet for prøvetagning på stedet, effektivt isolere ekstern fugt og urenheder og sikre stabil isoleringsevne.

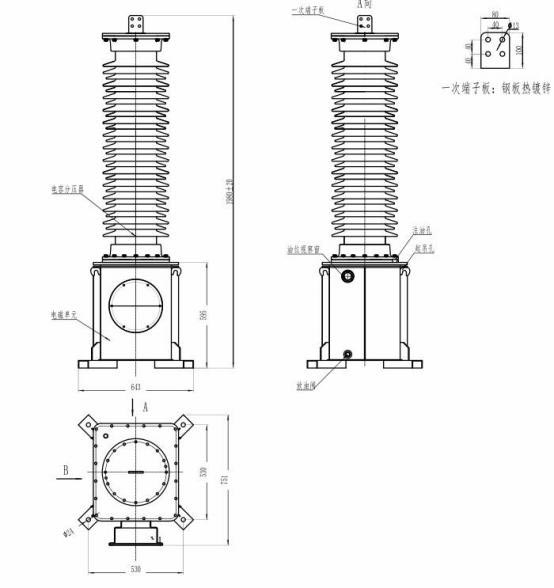

110 kV Pt spændingstransformatoren er fuldstændig forseglet i en oliefyldt ståltank (som også fungerer som en kondensatorbase), inklusive en mellemtransformer, en kompensationsreaktor og en hurtigmætningsreaktor dæmper. Den er formonteret med lavspændingsdelekondensatoren, inden den forlader fabrikken. Det elektromagnetiske enhed og kondensatordelerens oliekredsløb er fuldstændig isoleret, hvilket sikrer ingen interferens og stabil drift. Sekundære ledninger og bærebølgeterminaler er centralt placeret i en samledåse på tankens sidevæg, tydeligt mærket for nem ledningsføring og vedligeholdelse på stedet.
Sænker outputtet nøjagtigt for at give et standard lavspændingssignal, der tilbyder pålidelig dataunderstøttelse for strøm netenergimåling og spændingsovervågning i realtid.
Udstyret med relæbeskyttelse og automatisk kontroludstyr gør det muligt at identificere fejl i elnettet, synkroniseringsverifikation og linjebeskyttelse, der forhindrer skader på udstyr og elnettet ulykker forårsaget af spændingsanomalier.
Fungerer som en dedikeret koblingskondensator til strømledningsbærerkommunikation, hvilket giver en stabil signalkanal til elnets datatransmission og fjernbetjening og vedligeholdelse.
- Kompatible driftsforhold: 50/60Hz AC strømsystem
- Sekundær udgangsspænding: 100/√3V, 100V (standardspecifikationer)
- Dielektrisk tabstangens: ≤0,002
- Kondensatorfejl: Overstiger ikke ±2 % af mærkepladens kapacitet
- Isolationsmodstand: ≥500MΩ (målt med et 2500V megohmmeter)
- Overspændingsdriftsevne: Langtidsdrift ved 1,2 gange nominel spænding; kortvarig drift på 1,5
gange nominel spænding i 30 sekunder; Type F kan fungere uafbrudt i 8 timer ved 1,9 gange nominel spænding
- Driftstemperatur: -40℃~+45℃ (tilpasses til specielle forhold)
- Maksimal vindhastighedsmodstand: 150 km/t
- Gældende højde: ≤2000m (højhøjde modeller tilgængelige efter anmodning)
- Maksimal istykkelse: 10 mm
- Anti-forureningsklassificering: Standard klasse D (krybeafstand ≥ 43,3 mm/kV), valgfri klasse E (krybeafstand ≥
53,7 mm/kV)

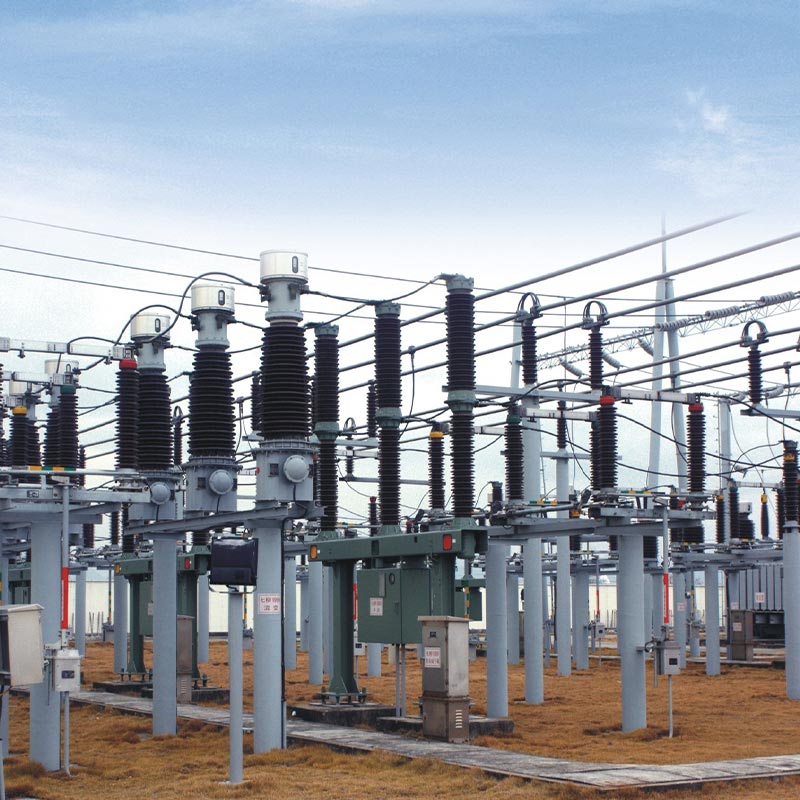

Usune TYD110/3-0.02FH anti-forurening 110 kV Pt Voltage Transformer blev med succes anvendt til en udendørs renoveringsprojekt af en 110kV regional understation i Zhejiang-provinsen. Denne understation tjener omkringliggende industriparker og boligområder, der kræver ekstrem høj strømforsyningsstabilitet og udstyrspålidelighed. Beliggende i et kystområde med høj luftfugtighed, høj saltspray og kraftig forurening og med hyppige havbrise, projektet kræver streng ydeevne mod forurening, anti-korrosion og anti-ældning fra højspænding udstyr.
Udstyret blev hejst, installeret og idriftsat strengt i henhold til producentens specifikationer inden den tages i brug. To års drift og vedligeholdelse på stedet og regelmæssige testdata viser det kerneparametre såsom udstyrskapacitans og dielektrisk tab opfylder konsekvent nationale standarder, med no problemer som olielækage, unormal støj eller parameterdrift. Dens overlegne antifouling og anti-korrosion struktur modstår effektivt korrosion af kystsaltspray og fugtig luft og undgår almindelige fejl som f.eks. isolationsældning og spændingsudsving i traditionelle instrumenttransformatorer. Det fuldender strøm stabilt måling, spændingsovervågning og transportørkommunikationskobling, der sikrer kontinuerlig og sikker strømforsyning til understation, og fuldt verificere produktets stabilitet og tilpasningsevne under barske udendørsforhold.
Udstyret leveres som et komplet sæt kondensatorspændingsdeler + elektromagnetisk enhed. Installation skal nøje overholde navnepladenumrene; vilkårlig blanding og udskiftning er strengt forbudt. Til udstyr hejsning skal de dedikerede løftehuller til den elektromagnetiske enheds olietank anvendes; direkte hejsning af kondensator porcelæns bøsninger er forbudt. Fundamentet er fastgjort med M20 højstyrke bolte, og helheden installationsvinklen er ≤2/1000 mm for at sikre stabil drift af udstyret.
Nøglekrav til ledningsføring: Spjældklemmer d1 og d2 skal være pålideligt forbundet; åbne kredsløb er strengt forbudt. Når de ikke er tilsluttet bæreudstyr, skal N- og X-klemmerne være pålideligt kortsluttede. Under udstyrsdrift, skal klemme X være direkte og pålideligt jordet for at forhindre højspænding i at komme ind i sekundær indkapsling, beskadigelse af udstyret og bringer personlig sikkerhed i fare.
Udstyret har en fuldt forseglet olie-nedsænket struktur, der sikrer stabil ydeevne og eliminerer behovet til rutinemæssig olieprøvetagning og -testning. Rutinemæssig vedligeholdelse kræver kun periodisk kontrol af udstyrets tætning tilstand, klemtæthed og fejlfinding for unormal støj, sekundære spændingsanomalier og pludselige spændingsspidser i den åbne deltaforbindelse. Uautoriseret demontering af udstyrets fastgørelsesbolte og tætning struktur er strengt forbudt. Kondensatordeleren og den elektromagnetiske enhed må ikke skilles ad uden producentens tilladelse. Efter at udstyret er skrottet, skal det afleveres til det lokale miljø beskyttelsesafdeling for centraliseret og harmløs bortskaffelse for at forhindre miljøforurening.
H er den forureningsbestandige type, velegnet til kystnære og stærkt forurenede industrielle scenarier, med forbedret krybeafstand og korrosionsbestandighed; G er højhøjdetypen, optimeret til områder over 2000m højde, velegnet til lavspændings- og stærkt ultraviolette miljøer; F er en dedikeret type til neutralt punkt ikke-effektiv jordforbindelse, med stærkere overspændingstolerance, velegnet til tilsvarende elnetsystemer. Den passende model kan vælges ud fra projektets geografiske miljø og elnetsystem.
D1 og D2 er spjældklemmer. Åbning af dem vil forårsage spjældfejl, udløser interne overspændingsstød og forårsager permanent skade på kondensatorer og elektromagnetiske enheder. Når der ikke er tilsluttet transportudstyr, frakobling af terminaler N-X vil tillade højspænding at komme ind i den sekundære samledåse og brænde ud sekundær overvågnings- og beskyttelsesudstyr og forårsager en sikkerhedsulykke. Pålideligheden af terminalforbindelser skal være kontrolleres, før udstyret tages i brug.
Nej, periodisk olieprøvetagning og -test er ikke påkrævet. Den elektromagnetiske enhed fungerer ved lav spænding, og en komplet sæt tætnings- og ydeevnetest er blevet gennemført, før de forlader fabrikken, hvilket sikrer pålidelighed tætningsydelse. Prøvetagning på stedet vil forstyrre udstyrets interne trykbalance, hvilket fører til potentielle problemer såsom fald i oliestanden, fugtindtrængning og forringelse af isoleringen. Kun rutinetjek behov for at verificere integriteten af tætningerne og stabiliteten af elektriske parametre. Hvis parametrene er unormale, kontakt producenten for specialiseret test.
