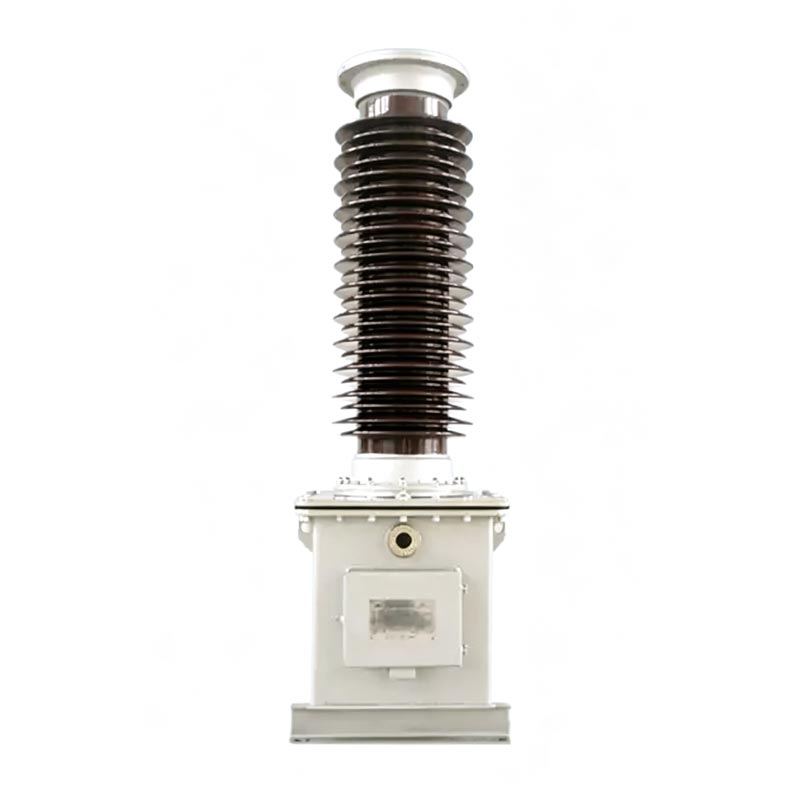

Udendørs spændingstransformator

Usune TYD-serien udendørs spændingstransformator dækker alle spændingsniveauer fra 35kV til 220kV og konverterer højspænding systemer til 100/√3 V eller 100 V standard lavspændingssignaler for at imødekomme behovene for energimåling, spændingsmåling, relæbeskyttelse og verifikation af netsynkronisering. Sammenlignet med traditionelle elektromagnetiske spændingstransformatorer, dette produkt har også strømledningsbærerkommunikationskobling, hvilket undgår ferroresonansproblemer. Dens overordnede strukturen er pålidelig, hvilket sikrer langsigtet sikker og stabil drift af højspændingsnet, hvilket gør den til en kerne understøttende enhed til smart grid-konstruktion.

Kondensator spændingstransformer

TYD-35 (66, 110/220)kV-0,01 (0,02)

Generelle instruktioner

Produkt Model Forklaring

TYD-seriens modelkoder definerer klart produktparametre og anvendelige scenarier, hvilket letter ingeniørarbejdet valg og installation på stedet. Kodningsreglerne er som følger:

1. Model Structure: TYD ① – ② ③

- TYD: Kode for kapacitiv spændingstransformer
- ①: Systemets nominelle fasespænding (enhed: kV)
- ②: Nominel kapacitans for spændingsdeleren (enhed: μF, valgfri 0.01μF, 0.02μF)
- ③: Funktionel suffikskode

2. Suffikskodeforklaring:

- H: Forureningsbestandig type, velegnet til stærkt forurenede områder
- G: Højhøjde type, velegnet til områder over 2000m højde
- F: Velegnet til neutralpunkt ikke-effektivt jordede systemer

3. Typisk modeleksempel

TYD110/√3-0.02FH, der repræsenterer et 110kV spændingsniveau, en spændingsdeler nominel kapacitans på 0.02μF, velegnet til neutralpunkt ikke-effektivt jordede systemer og klasse D forureningsmiljøer, en kapacitiv spændingstransformer.

Kernefunktioner

1. Præcis måling og spændingsmåling

Muliggør højpræcis spændingsopsamling og energimåling, hvilket sikrer nøjagtig afregning af elnettet forbrugsdata.

2.Power Grid Beskyttelse og Automatisk Kontrol

Giver stabile spændingssignaler til relæbeskyttelse, automatisk styring af elnettet og synkronisering verifikation, hvilket muliggør hurtig reaktion på systemfejl.

3. Power Line kommunikationskobling

Fungerer som en koblingskondensator til strømledningsbærerkommunikation, der opnår strømledningssignaltransmission uden ekstra ledninger.

Udførelsesstandarder

Hele produktionen og testprocessen af udendørsspændingstransformatoren overholder strengt nationalt autoritative standarder, der fuldt ud opfylder tekniske acceptspecifikationer:
- GB/T20840.1-2010 "Instrument Transformers - Part 1: General Technical Requirements"
- GB/T20840.5-2013 "Instrumenttransformere - Del 5: Supplerende tekniske krav til kapacitiv spænding Transformere"
- GB/T19749-2005 "Koblede kondensatorer og kapacitive spændingsdelere"

Gældende miljøforhold

Den udendørs spændingstransformator kan prale af fremragende miljøtilpasningsevne og kan fungere stabilt under kompleks udendørs forhold. Standard gældende parametre er som følger:
- Installationsscenarier: Velegnet til både indendørs og udendørs brug
- Omgivelsestemperatur: -40℃～+45℃ (Særlige forhold kan tilpasses og forhandles)
- Maksimal vindhastighed: ≤150 km/t
- Nominel højde: ≤2000m (G-type højhøjdeversion tilpasser sig højere højder)
- Ising Tykkelse: ≤10mm
- Anti-forureningsklassificering: Standard klasse D (krybeafstand ≥ 43,3 mm/kV), valgfri klasse E (krybeafstand ≥ 53,7 mm/kV)

Produktets strukturelle fordele

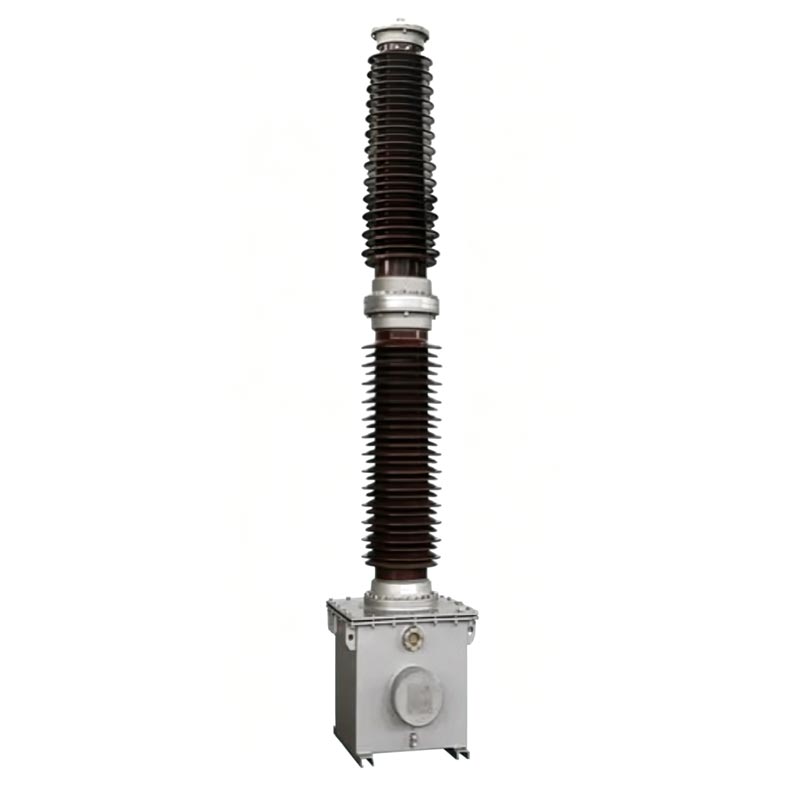

Usune TYD-serien CVT vedtager en modulær integreret struktur, der består af to kernedele: en kapacitiv spænding skillevæg og en elektromagnetisk enhed. Strukturen er robust og holdbar:

1. Kapacitiv spændingsdeler med høj styrke

Bruger en højkvalitets tyndfilm og kondensatorpapir komposit dielektrikum. Flere kondensatorelementer er serieforbundet inde i porcelænsbøsningen, vakuumimprægneret med isoleringsolie af høj kvalitet. Den fuldt ud forseglet struktur er udstyret med en oliekompensationsanordning for at opretholde intern spændingsstabilitet og eliminere olie lækage og fugtproblemer. Boltkonstruktionen sikrer bekvem installation og en sikker forbindelse.

2. Integreret elektromagnetisk enhed

Inkluderer en indbygget mellemtransformator, kompenserende reaktor og hurtigt mættende reaktorspjæld, alt forseglet i en oliefyldt ståltank. Den er formonteret med lavspændingsdeleren, inden den forlader fabrikken, sikre fuldstændig isolering af det isolerende oliesystem og eliminere gensidig interferens.

3.Sikkerhedsbeskyttelsesdesign

Udstyret med dedikerede dæmpnings-, jord- og bærebølgeterminaler med tydelige markeringer. Flere beskyttende strukturer forhindrer effektivt sikkerhedsrisici såsom højspændingslækage og skader på sekundært udstyr.

Engineering Application Cas

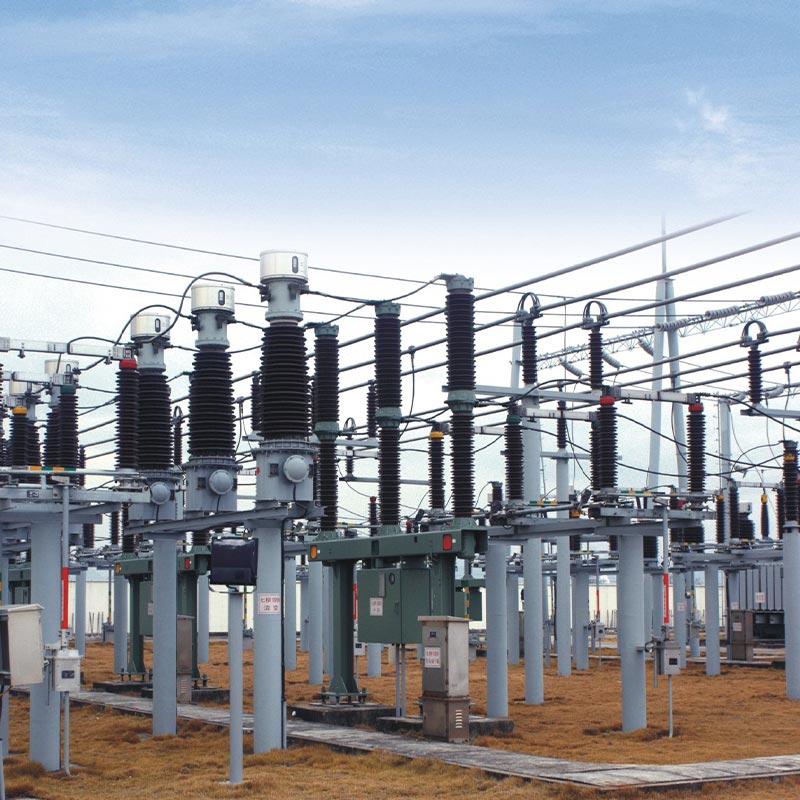

Som en højkvalitetsleverandør af højspændings-CVT-udstyr er Usunes TYD-serie spændingstransformatorer blevet med succes anvendt til et nøgleprojekt i renoveringen af 110kV bystrømsnet i Zhoushan, Zhejiang-provinsen. Den Projektet valgte den klassiske model TYD110/√3-0.02FH, velegnet til de komplekse driftsforhold for den lokale kystområde med kraftig forurening og et ikke-effektivt jordet neutralt punkt.
Det originale udstyr i denne transformerstation led af ustabil spændingsmåling og svag anti-interferens kapaciteter. Efter at have udskiftet CVT'erne med Usune TYD-serien CVT'er, har udstyret fungeret stabilt i mere mere end 3 år, opretholdelse af nøjagtig måling og stabil signaludgang selv i barske miljøer som f.eks fugt, saltspray og kraftig vind. Dette giver pålidelig support til understationsrelæbeskyttelse og bærer kommunikation, der effektivt forbedrer pålideligheden af den regionale elnetdrift, reducerer udstyr fejlfrekvenser og fuld kontrol af produktets fremragende vejrbestandighed og forureningsbestandighed.

Drifts- og vedligeholdelsesspecifikationer

1. Kernedriftsparametre

- Langtidsdrift: 1,2 gange nominel spænding (1,2Un)
- Kortvarig overbelastning: Kan fungere i 30 sekunder ved 1,5 Un spænding
- F-type dedikeret: Kan fungere kontinuerligt i 8 timer ved 1,9 Un spænding

2. Daglige vedligeholdelseskrav

- Kontroller regelmæssigt udstyrets tætningstilstand for at forhindre lækage af isolerende olie;
- Sikre pålidelig forbindelse af dæmpningsklemmer d1 og d2; åben kredsløbsdrift er strengt forbudt;
- Når N- og X-terminalerne ikke er tilsluttet til bæreudstyr, skal de være pålideligt kortsluttede;
- Uautoriseret adskillelse af tætningsbolte og tætningsstrukturer til oliepåfyldning af huller er forbudt;
- Rutinemæssig olieprøvetagning og test af den elektromagnetiske enhed er ikke påkrævet for at undgå sikkerhedsrisici forårsaget af olie niveauet falder.

Produkt dimensioner.

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

FAQ

Spørgsmål 1: Hvilke kernetest skal udføres, før Usune TYD-serien CVT tages i brug?

Tre kernetest skal gennemføres i henhold til DL/T596-1996-standarden: For det første kapacitansen og dielektrikummet tab af kondensatordeleren skal testes, hvor kapacitansværdien afviger fra typeskiltet med ≤2% og dielektrisk tab tangent ≤0,002. For det andet skal den elektromagnetiske enheds isolationsmodstand testes ved hjælp af en 2500V megohmmeter, med isolationsmodstanden fra hver terminal til jord ≥500MΩ. For det tredje, nøjagtigheden kalibrering test kræver, at vinklen på højspændingskablerne øges for at reducere stray capacitance interferens og sikre målenøjagtighed.

Spørgsmål 2: Hvad er de vigtigste forholdsregler for installation på stedet af den udendørs spændingstransformator?

For det første er kondensatordeleren og den elektromagnetiske enhed et matchende sæt og skal installeres i henhold til navneskilt numre; de kan ikke udveksles vilkårligt. For det andet løftehullerne i den elektromagnetiske enhed olietank skal bruges til hejsning; løft af kondensatorens porcelænsmanchet er forbudt for at forhindre udstyr skade. For det tredje skal fundamentet fastgøres med M20 højstyrkebolte, og udstyrets samlede hældning skal ikke overstige 2/1000 mm. For det fjerde skal du sikre dig, at X-terminalen er pålideligt jordet, og at dæmpningsterminalen er sikkert tilsluttet for at undgå beskadigelse af udstyr.

Q3: Hvilke scenarier er H-, G- og F-suffiksmodellerne egnede til?

H er anti-forureningstypen, velegnet til stærkt forurenede og stærkt korrosive miljøer såsom kystområder og industrielle miner; G er højhøjdetypen, optimeret til højhøjde, lavspænding og lav temperatur miljøer, velegnet til områder over 2000m; F er den system-adaptive type, specielt designet til neutral-punkt ikke-effektivt jordede strømsystemer, med stærkere overspændingstolerance, velegnet til specielt elnet driftsforhold.

Fabriksstyrke og servicegaranti

Zhejiang Usune Electric er en professionel højspændingsfabrik til elektrisk udstyr, der integrerer F&U, produktion, and sales. Med mange års erfaring inden for højspændingstransformerområdet besidder den et komplet produktionssystem og strenge kvalitetsinspektionsprocesser. Alle TYD-produkter har bestået national standardtest, hvilket sikrer stabilitet ydeevne og høj omkostningseffektivitet. Standardiserede produkter og kundetilpassede løsninger kan leveres iflg forskellige spændingsniveauer, miljøforhold og elnetkrav, hvilket giver pålidelig højspænding understøttende udstyr til globale energiprojekter.
