Højspændingsafbryder Sf6

Zhejiang Usune Electric Co., Ltd., en professionel højspændingsproducent af elektrisk udstyr i Kina, har lanceret LW36-110 højspændingsafbryder Sf6. Dette produkt er et trefaset AC 50Hz udendørs højspændingsanlæg velegnet til styring og beskyttelse af 110kV krafttransmissions- og transformationssystemer. Den kan også bruges som en bindeafbryder og omskifteranordning.

High Voltage Sf6 Circuit Breaker anvender et unikt "termisk ekspansion + assisteret blæser" lysbueslukningsprincip, udstyret med en CTB-1 type fjederbetjeningsmekanisme, der er i overensstemmelse med nationale og internationale standarder, og med fremragende lysbueslukningsydelse, høj sikkerhed og stabile driftsegenskaber. Som en pålidelig leverandør, Usune er forpligtet til at levere højkvalitets, holdbart højspændingsanlæg. Dens LW36-110 SF6 kredsløb breaker er blevet meget brugt i nøgleprojekter såsom elnet og industriparker, hvilket giver pålidelig strømforsyning til infrastrukturbyggeri.

Kerne fordele

1. Avanceret lysbueslukningsteknologi

Ved at bruge et unikt "termisk ekspansion + assisteret blæsning" lysbueslukningsprincip har den kort lysbue slukningstid, lang elektrisk levetid og lav driftsstøj, hvilket effektivt forbedrer strømforsyningens stabilitet.

2. Høj sikkerhedsydelse

Ved at bruge SF6-gas som isolerings- og lysbueslukningsmedium kan den prale af fremragende isolering og lysbueslukning ydeevne, hvilket eliminerer risikoen for forbrænding og eksplosion, hvilket gør den velegnet til tætbefolkede områder.

3. Stabil driftsmekanisme

Udstyret med en CTB-1-type fjederbetjeningsmekanisme har den en enkel og kompakt struktur, sikker og pålidelig drift og stærke anti-interferens kapaciteter.

4. Overholdelse af internationale standarder

Fuldt kompatibel med GB1984-2003 "AC High Voltage Circuit Breakers" og IEC62271-100, 2001 "High Voltage Switchgear and Controlgear—Part 100: High Voltage Circuit Breakers," der opfylder de tekniske krav til global strøm projekter.

Gældende miljøforhold

High Voltage Sf6 Circuit Breaker er designet til udendørs brug og tilbyder stærk miljøtilpasningsevne og egnethed til forskellige barske driftsforhold:

1. Omgivelsestemperatur: -30℃ ~ +40℃
2. Højde: ≤3000m
3. Relativ luftfugtighed: Dagligt gennemsnit ≤95 %, månedligt gennemsnit ≤90 % (ved 25 ℃)
4. Vindtryk ≤700Pa; Ising tykkelse ≤10mm
5. Seismisk intensitet: Horisontal acceleration ≤0,3g, lodret acceleration ≤0,15g
6. Ingen brændbare, eksplosive, kemisk ætsende eller stærkt vibrerende miljøer

Produktstruktur og arbejdsprincip

1. Overordnet struktur

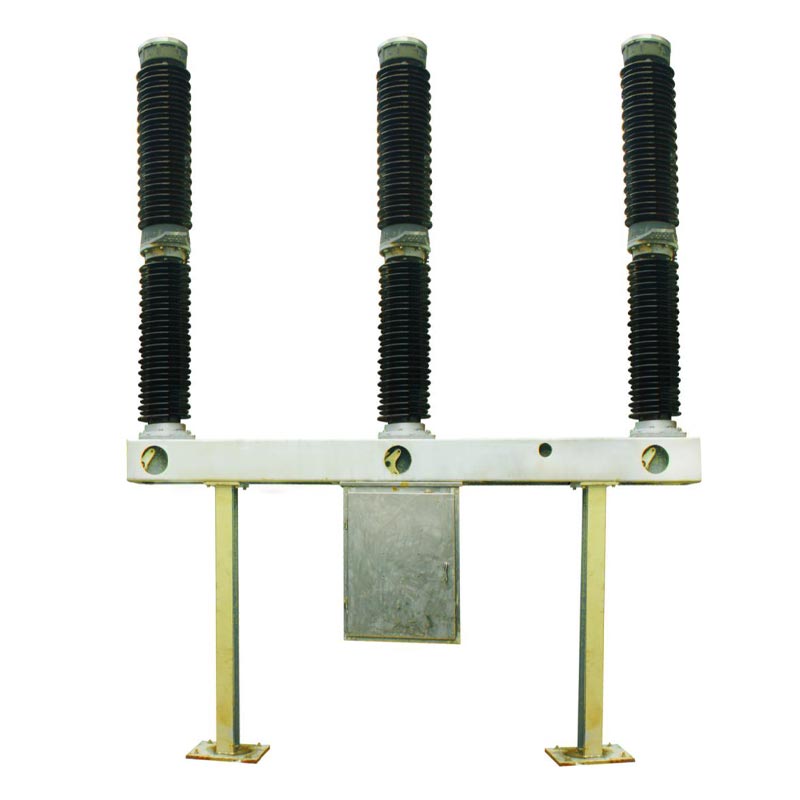

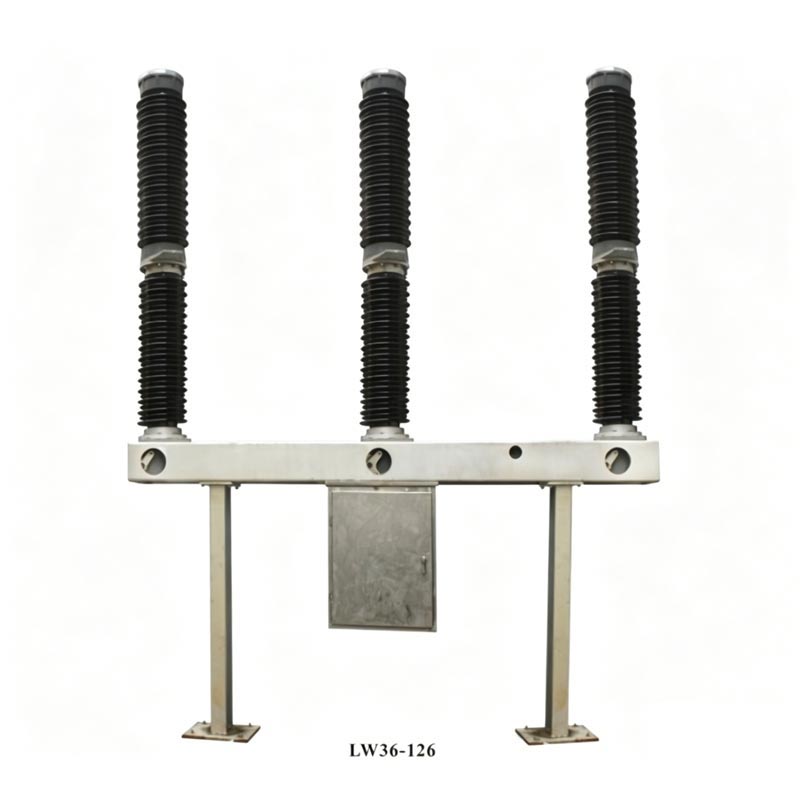

High Voltage Sf6 Circuit Breaker vedtager en integreret selvslukkende lysbueslukkende struktur. Hver fase er en enkelt-søjle single-break (POLE). Hver afbryder består af tre faser, installeret på samme ramme, og betjenes af en fjedermekanisme, med de tre faser mekanisk forbundet. Toppen af produktet har en bueslukningskammer porcelænsbøsning, midtersektionen indeholder en støtteporcelænsbøsning og ramme, og mekanismeboksen er ophængt under midten af rammen, huser en fjederbetjent mekanisme og elektrisk kontrolkomponenter. En SF6 gasdensitetsregulator er installeret på forsiden af rammen, som er understøttet på begge ender med støtter.

2 nøglekomponenter og funktioner

- Bueslukkende enhed: Anvender en selvaktiverende lysbueslukkende struktur. Når afbryderen udløses, vil højtryks termisk ekspansion i cylinderen slukker lysbuen, hvilket sikrer hurtig og effektiv slukning.
- Støtteisoleringsenhed: Understøtter den lysbueslukkende kammerisolator og giver isolering til jord for spændingsførende komponenter; isoleringsstangen forbinder betjeningsarmen og stopstangen, hvilket sikrer isoleringssikkerheden.
- Adsorbent: Installeret inde i det øverste endedæksel af lysbueslukningskammeret holder det SF6-gas tør og absorberer nedbrydningsgasser produceret ved lysbuedbrydning. Det skal udskiftes under vedligeholdelse.
- Lækageforebyggende struktur: Anvender en kombination af statisk tætning (O-ring + tætningsmiddel) og dynamisk tætning (fjederkompressionstætning), der opnår en årlig SF6-gaslækagerate på ≤0,5%. - Fjederbetjent mekanisme: Aktiverer åbning, lukning og genlukning med hurtig handlingshastighed (lukketid ≤145ms, åbningstid ≤60ms), stabil ydeevne og understøtter manuel og elektrisk energilagring.

3. Arbejdsprincip

- Lukkeposition: Systemstrømmen løber gennem klemmer, stationær kontaktstøttestang, stationær hovedkontakt, bevægende hovedkontakt, cylinder, mellemkontakt og mellemflange, der danner et kredsløb gennem terminaler.
- Åbningsoperation: Under påvirkning af betjeningsmekanismen trækker betjeningsarmen isoleringsstangen, stemplet stang, cylinder, bevægelig lysbuekontakt og dyse nedad; en lysbue dannes, når de bevægelige og stationære kontakter adskilles. Efter at det bevægelige kontaktsystem bevæger sig til en bestemt position, åbnes dysen og komprimerer SF6-gas til blæs buen væk, og slukker buen, når strømmen krydser nul.
- Lukkefunktion: Betjeningsmekanismen driver den bevægelige kontakt opad til lukkepositionen, mens SF6 gas kommer ind i cylinderen og forbereder den næste åbning.

Nøgle tekniske parametre

Usune LW36-110 SF6 afbryderen kan prale af fremragende teknisk ydeevne, med nøgleparametre, der opfylder de høje standarder for 110kV strømsystemer, der sikrer stabil og effektiv drift.

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Praktisk ansøgningssag

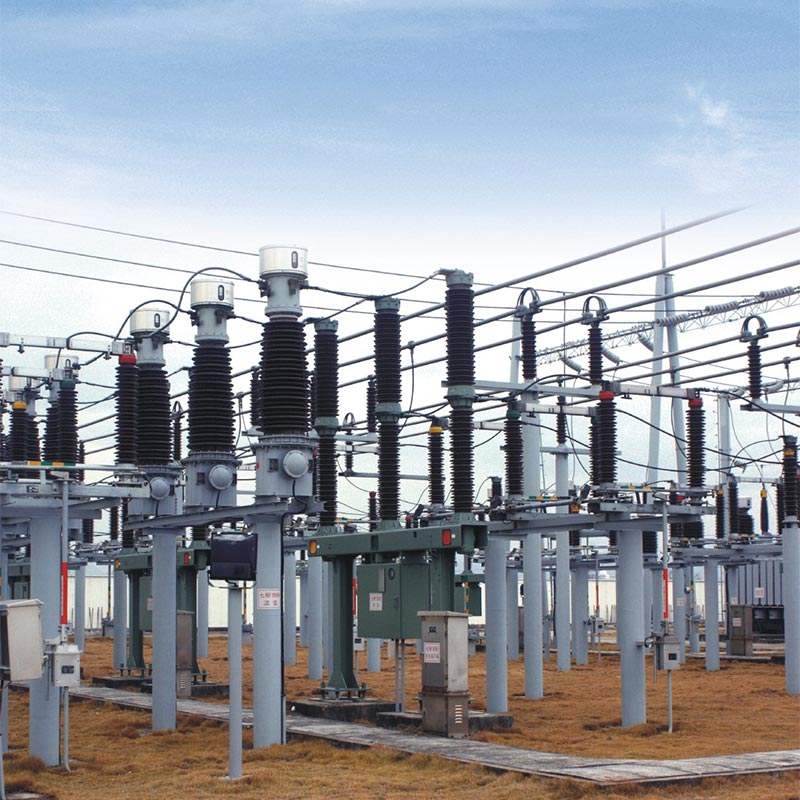

Casestudie: 110kV Power Grid Upgrade Project i det nordlige Kina

Projektbaggrund: Et 110 kV elnet i det nordlige Kina skulle opgradere sit aldrende koblingsudstyr for at forbedre strømmen forsyningsstabilitet og sikkerhed, over for barske miljøer såsom lave vintertemperaturer (-25 ℃) og høj vind tryk.

Produktanvendelse: Projektet valgte 20 Usune LW36-110 SF6-afbrydere. Deres tilpasningsevne til lave temperaturer (-30℃~+40℃) og fremragende lysbueslukningsydelse løste effektivt problemet med ustabil drift af ældning af udstyr ved lave temperaturer.

Anvendelsesresultater: Siden idriftsættelsen i 2022 har udstyret fungeret stabilt i fire år uden lysbueslukningsfejl, gaslækage eller andre fejl. Den årlige strømforsyningssikkerhedsrate er steget med 0,8 %, hvilket effektivt sikrer normal strømforsyning til beboere og industrivirksomheder i området.

FAQ

Q1: Hvad er levetiden for Usune LW36-110 High Voltage SF6 Circuit Breaker, og hvilken vedligeholdelse er påkrævet under drift?

A1: Produktet har en mekanisk levetid på 6000 cyklusser og en kontinuerlig levetid på op til 12 år under normal vedligeholdelse. Rutinemæssig vedligeholdelse omfatter ugentlige visuelle inspektioner (isolatorintegritet, SF6-gastryk osv.) og årlig vedligeholdelse hvert 3. år (rensning af isolator, måling af hovedkredsløbsmodstand osv.). En major eftersyn er påkrævet, når vedligeholdelsesbetingelserne er opfyldt (f.eks. 12 års kontinuerlig drift, 2000 mærkestrøm afbrydelser osv.). Producent Usune giver professionel vedligeholdelsesvejledning og reservedelsforsyning for at sikre langsigtet stabil drift af udstyret.

Q2: Hvad skal der gøres, hvis der opstår en SF6-gaslækage i afbryderen, og er der nogen sikkerhedsrisici?

A2: Dette produkt vedtager en dobbelt lækagesikker struktur (statisk tætning + dynamisk tætning) med en årlig lækagerate ≤0,5 %, langt under den nationale standard. Hvis der opdages en lækage, kan lækagepunktet lokaliseres ved hjælp af en SF6 gaslækage detektor. Når strømmen er afbrudt, kan tætningsmidlet eller O-ringen udskiftes. SF6-gas er ikke-giftig og ikke-brændbar, men overdreven lækage kan påvirke udstyrets isolering og lysbueslukningsevne. Produktet er udstyret med en SF6 gasdensitetsregulator; den alarmerer, når trykket er under alarmværdien (0,45±0,03MPa) og låser drift, når trykket er under spærretrykket (0,40±0,03 MPa), hvorved sikkerhedsrisici undgås.
