Usune LW36-110 højspændingskredsløbsafbryder til understation er et kernekraftudstyr, der er uafhængigt udviklet og fremstillet af Zhejiang Usune Electric Co., Ltd., en førende producent i Kinas højspændingsanlæg industri. Dette trefasede AC 50Hz udendørs højspændingsanlæg bruges primært til styring og beskyttelse af 110kV kraftoverførsels- og transformationssystemer, og kan også bruges som kontaktafbryder og ind applikationer, der kræver koblingsudstyr. Produkterne fremstilles på Usunes professionelle fabrik, integrerende R&D, produktion og test, der sikrer, at hvert produkt opfylder strenge kvalitetsstandarder, før det forlader fabrikken.
For at garantere produktpålidelighed og kompatibilitet er Usune LW36-110 højspændingsafbryderkontakt til Understation opfylder fuldt ud GB1984-2003 "AC High Voltage Circuit Breakers" standarden og opfylder kravene i International Electrotechnical Commission (IEC) standard IEC62271-100:2001 "Højspændingskoblingsudstyr og kontroludstyr - Del 100: Højspændingskredsløbsafbrydere". Som en professionel leverandør har Usune bestået et strengt kvalitetssystem certificering, og dens fabrik er udstyret med avanceret produktions- og testudstyr for at sikre, at ydeevnen af hvert produkt opfylder eller overgår industristandarder.
Ved at bruge et unikt "termisk ekspansion + hjælpe" lysbueslukningsprincip kan den prale af fremragende brydning ydeevne, kort lysbuetid, lang elektrisk levetid og lav driftsstøj, hvilket effektivt sikrer strømsikkerheden netdrift.

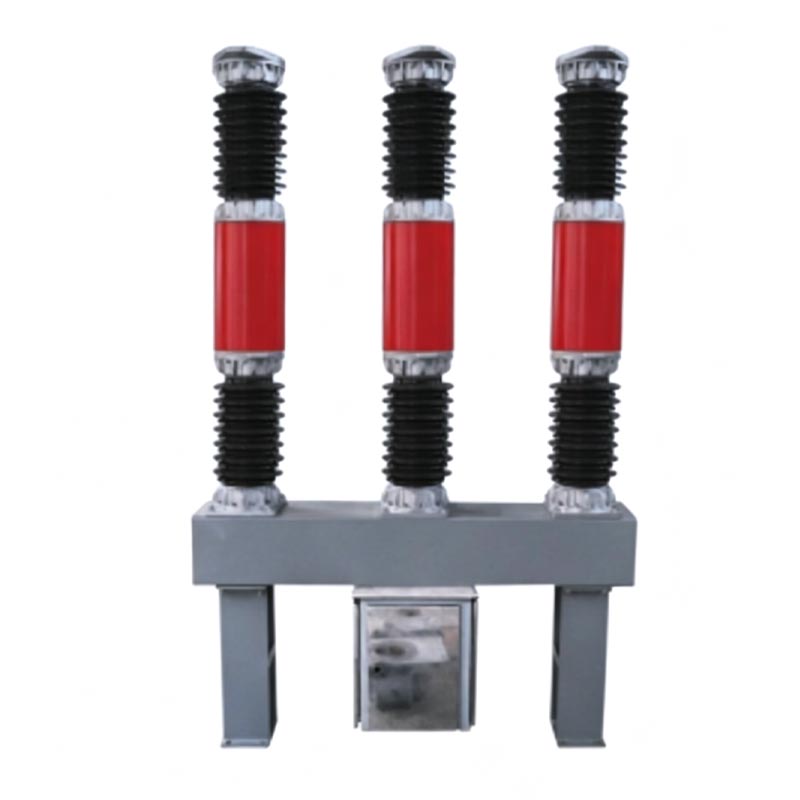

Anvender SF6-gas med fremragende isolerings- og lysbueslukkende egenskaber som isolerende og lysbueslukkende medium, uden risiko for forbrænding eller eksplosion, hvilket gør den velegnet til tætbefolkede områder og div. komplekse transformerstationsmiljøer.
Udstyret med en CTB-1 type fjederbetjeningsmekanisme, med en enkel og kompakt struktur, stabil drift, høj sikkerhed og pålidelighed og reduceret vedligeholdelses- og fejlfrekvens.
Kan fungere stabilt i barske miljøer, strengt i overensstemmelse med forskellige miljøindikatorer, hvilket sikrer langsigtet stabil drift i forskellige regioner.
1. Nominel spænding: 110kV; Nominel frekvens: 50Hz; Mærkestrøm: 3150A
2. Nominel kortslutningsbrudstrøm: 40kA; Nominel kortslutningsstrøm (peak): 100kA
3. Nominel SF6-gastryk (20 ℃): 0,5 MPa; Årlig lækagerate: ≤0,5 %
4. Mekanisk levetid: 6000 cyklusser; Åbningstid: ≤60ms; Lukketid: ≤145ms
5. Omgivelsestemperaturområde: -30℃～+40℃; Højde: ≤3000m

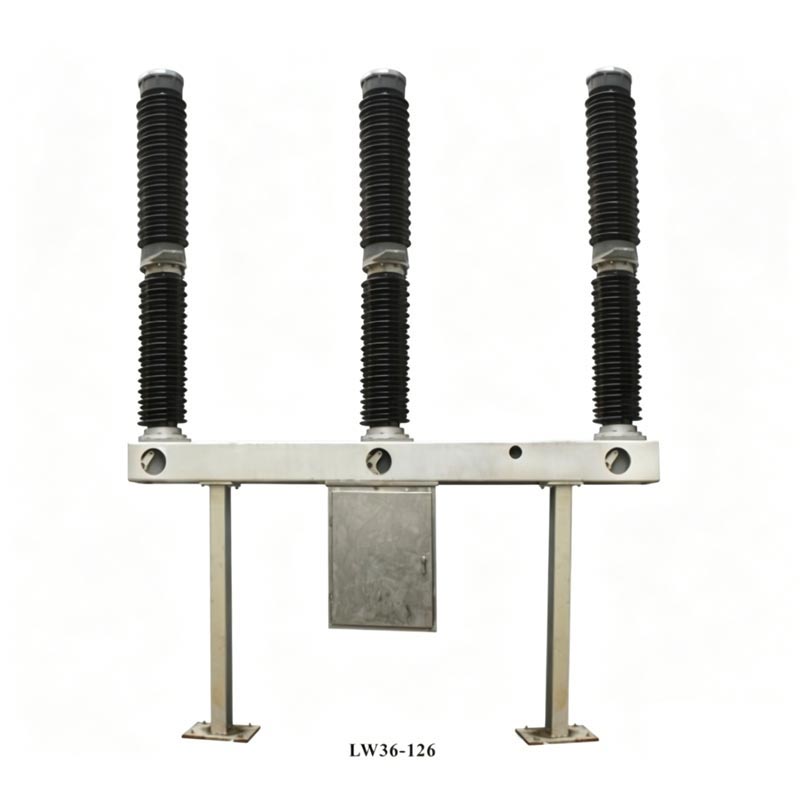

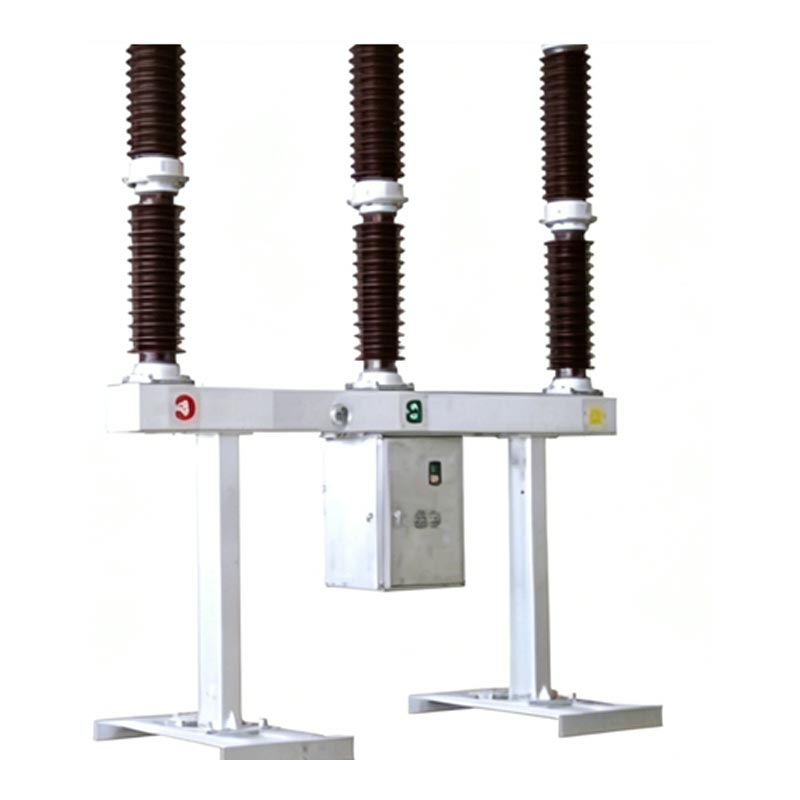

Højspændingskredsløbsafbryderen til understation anvender et selvforsynet lysbueslukningskammer integreret struktur, hvor hver fase er et enkelt-søjle-single-break (POLE). Hver afbryder består af tre faser, installeret på samme ramme, betjent af en fjedermekanisme, med tre faser mekanisk forbundet. Toppen af Produktet har en bueslukkende porcelænsbøsning, midtersektionen indeholder et støtteporcelæn bøsning og ramme, og mekanismeboksen er placeret i midten og ophængt under rammen. Det huser intern fjederbetjeningsmekanisme og elektriske styrekomponenter. Mekanismens udgangstrækstang forbinder til plejlstang og roterende arm. SF6 gasdensitetsregulatoren er installeret på forsiden af rammen, dvs understøttet i begge ender af understøtninger.
Systemstrømmen løber gennem terminalerne, stationær kontaktstøttestang, stationær hovedkontakt, bevægelig hovedkontakt kontakt, cylinder, mellemkontakt og mellemflange, danner derefter et kredsløb med systemet gennem terminaler.
Under påvirkning af aktuatoren trækker betjeningsarmen den isolerende trækstang, stempelstang, cylinder, bevægelig bue kontakt, og dysen nedad sammen. En lysbue dannes, når de bevægelige og stationære kontakter adskilles. Hvornår det bevægelige kontaktsystem bevæger sig nedad til en bestemt position, dysen åbner, og komprimeret SF6-gas i cylinder blæses ind i bueområdet gennem dysen. Buen slukkes, når strømmen krydser nul.
Under påvirkning af aktuatoren trækker betjeningsarmen den bevægelige kontakt forbundet til den isolerede stang opad til lukkeposition. Samtidig kommer SF6-gas ind i cylinderen og forbereder den næste åbningsoperation.
Består af en SF6 tæthedsmåler (trykmåler og tæthedsregulator integreret), gasforsyningsventil, trefaset ventiler og SF6 gasrørledning. Den har temperaturkompensation, alarm og sammenlåsende trykbeskyttelse til sikre stabilt SF6 gastryk.
Den er placeret i mekanismens hus og inkluderer nøglekomponenter såsom betjeningskontakter, automatiske kontakter, udløsekontakter, relæer, klemmer, lukkespoler, motorer og varmelegemer. Det muliggør kontaktstyring, anti-pumpning, fjederenergilagring, SF6 gastrykbeskyttelse, varme- og belysningsfunktioner.

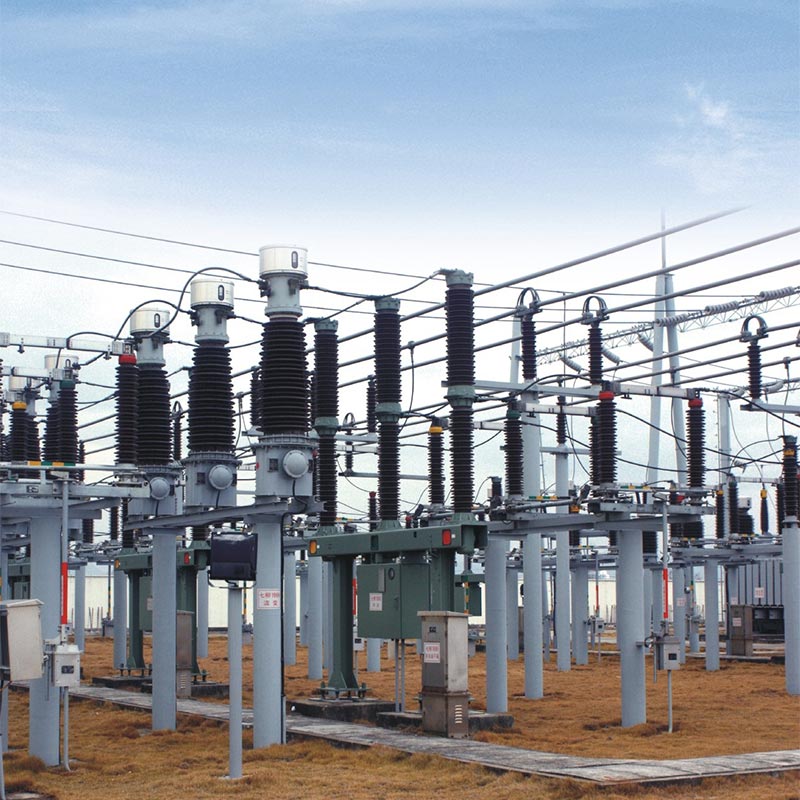

For at verificere pålideligheden og anvendeligheden af Usune LW36-110 højspændingsafbryderkontakt til understation, dette produkt er med succes blevet anvendt til et 110kV transformerstationsprojekt i en vigtig industripark i det østlige Kina. Som en betroet leverandør, Usune leverede 12 LW36-110 afbrydere til dette projekt, som har fungeret stabilt i over tre år.
Denne transformerstation leverer strøm til mere end 50 store og mellemstore virksomheder i industriparken, kræver ekstrem høj stabilitet og sikkerhed. I de tidlige faser af projektet, klienten omfattende sammenlignede flere kinesiske producenter og valgte i sidste ende Usunes LW36-110 afbrydere på grund af deres overlegne teknisk ydeevne, streng kvalitetskontrol og omfattende eftersalgsservice. Under driften produkter modstod med succes ekstreme vejrforhold, herunder høje temperaturer, kraftig regn og lav temperaturer uden registrerede fejl. SF6-gaslækagehastigheden var langt under standardkravet (≤0,5%), mekanisk drift var jævn, og åbnings- og lukketider var stabile, hvilket effektivt sikrede den sikre og stabil drift af parkens elnet. Dette fik stor ros fra klienten, og Usune blev udpeget strømudstyrsleverandør til parkens efterfølgende udvidelsesprojekter.
A1: Produktet har en mekanisk levetid på 6000 cyklusser, og under normal brug og regelmæssig vedligeholdelse er det kontinuerlige levetid kan nå 12 år. Vigtige vedligeholdelsespunkter omfatter: ugentlige rutineinspektioner (kontrol af isolator integritet, SF6-gastryk og driftsstatus); årlige eftersyn hvert 3. år (rengøring af isolatorer, kontrol fastgørelseselementer, måling af hovedkredsløbsmodstand og SF6-gasfugtindhold); større eftersyn er påkrævet under følgende forhold: 12 års kontinuerlig drift, 2000 nominelle strømafbrydelser, 20 fuld kapacitet (40kA) afbrydelser eller 6000 mekaniske operationer. Usune giver professionel vedligeholdelsesvejledning og reservedele forsyning for at sikre langsigtet stabil drift af produktet.
A2: Ja, dette produkt har stærk miljøtilpasningsevne og kan bruges i stor højde og ekstremt koldt regioner. Dens omgivende temperaturområde er -30℃ til +40℃, med en maksimal tilpasningshøjde på ≤3000m. Det kan den modstå 700 Pa vindtryk og 10 mm isning, og dens seismiske styrke opfylder kravene til vandret acceleration ≤0,3g og vertikal acceleration ≤0,15g. Den er også velegnet til områder med daglig gennemsnitsrelation luftfugtighed ≤95 % og månedlig gennemsnitlig relativ luftfugtighed ≤90 % (25 ℃), og kan bruges i miljøer fri for brændbare, eksplosive, kemisk ætsende og alvorlige vibrationsforhold, der fuldt ud opfylder miljøkravene de fleste transformerstationsprojekter i Kina og endda globalt.
Zhejiang Usune Electric Co., Ltd. er en professionel producent og leverandør af højspændingsstrømafbrydere i Kina, med fokus på forskning, udvikling, produktion, salg og eftersalgsservice af højspændingskredsløb afbrydere, afbrydere og andet strømudstyr. Virksomhedens fabrik er beliggende i Zhejiang-provinsen, Kina, dækker et areal på over 10.000 kvadratmeter, udstyret med avancerede produktionslinjer, testudstyr og en professionelt R&D team.
Usune overholder filosofien om "Quality First, Customer Supreme", der strengt implementerer et kvalitetskontrolsystem under produktionsprocessen. Alle produkter gennemgår strenge tests, før de forlader fabrikken. Som en betroet leverandør, Usune har leveret højkvalitets strømudstyr til hundredvis af transformerstationsprojekter både indenlandsk og internationalt, vinde udbredt kundeanerkendelse for sin pålidelige produktkvalitet og omfattende eftersalgsservice.
