Svovl Hexafluorid Afbryderkontakt 126kv

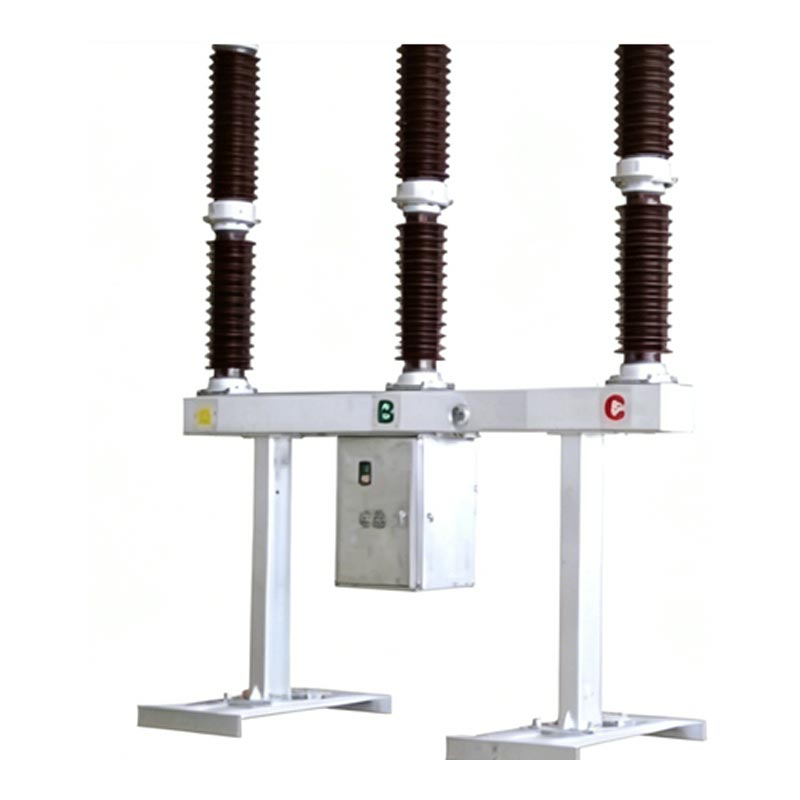

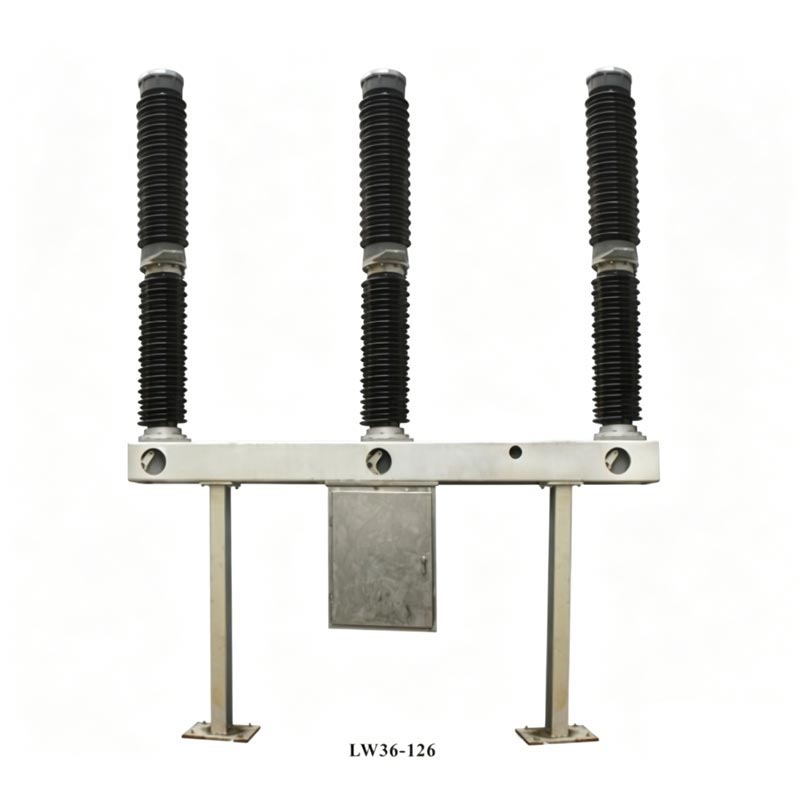

Usune LW36-110 Sulphur Hexafluoride Circuit Breaker Switch 126kV er en kerneenhed til kontrol og beskyttelse af 110kV transmissions- og transformationssystemer og kan også bruges som koblingsafbryder og koblingsudstyr gruppe. Produktet vedtager en integreret selvforsynet lysbueslukkende struktur, med hver fase som en enkelt støtte, enkelt-pause enhed. Alle tre faser er installeret på den samme ramme, hvilket opnår mekanisk sammenkobling gennem en fjeder betjeningsmekanisme. Toppen af produktet indeholder den bueslukkende kammer porcelænsbøsning, midtersektionen indeholder støtteporcelænsbøsningen og rammen, og mekanismeboksen, der indeholder de elektriske styrekomponenter ophængt under rammen, hvilket resulterer i en kompakt struktur og bekvem betjening.

Kerne fordele

1. Autoritativ overholdelse

Overholder kinesiske standarder GB1984-2003 "AC High Voltage Circuit Breakers" og IEC62271-100:2001 "High Voltage Switchgear and Controlgear—Del 100: High Voltage Circuit Breakers," og har bestået strenge fabrikstests og certificering for at sikre produktoverholdelse og pålidelighed.

2. Overlegen ydeevne

Anvender "termisk ekspansion + assisteret blæsning" lysbueslukningsprincip, hvilket resulterer i kort lysbue slukningstid, lang elektrisk levetid og lav driftsstøj; bruger SF6 gas med fremragende isolering og lysbue slukningsegenskaber som medium, eliminerer risikoen for forbrænding og eksplosion, hvilket gør den velegnet til tætbefolkede områder.

3. Pålidelige beviser

Den fjederbetjente mekanisme har en mekanisk levetid på op til 6000 cyklusser, en årlig SF6-gaslækagerate på ≤0,5 %, og en hovedkredsløbsmodstand på ≤80μΩ. Fuldstændige tekniske parametre og testdata bekræfter produktstabilitet.

4. Stærk tilpasningsevne

Kan i vid udstrækning tilpasses barske udendørs miljøer med et omgivende temperaturområde på -30 ℃ til +40 ℃ og en højde på ≤3000 meter. Stærk modstand mod vind, is og jordskælv, der opfylder behovene i forskellige energiprojektscenarier.

Kerne tekniske parametre

Sulphur Hexafluoride Circuit Breaker Switch 126kV kan prale af fremragende elektrisk ydeevne med kerneparametre opfylder de høje standarder for 126kV strømudstyr, hvilket sikrer stabil drift i komplekse strømsystemer. Nøglekerne parametre er som følger:

Produktets overordnede struktur

Sulphur Hexafluoride Circuit Breaker Switch 126kV består af tre faser, hver udstyret med en selvforsynende lysbueslukningskammer, støtteisoleringsanordning, adsorbent og lækagesikker struktur. Bruger statisk tætning O-ringe og tætningsmiddel, mens dynamisk tætning bruger fjederkompressionsforsegling, hvilket sikrer fremragende lufttæthed. Den transmissionsdelen forbinder den enpolede afbryder og betjeningsmekanismen og sender effektivt operativ kraft; fjederbetjeningsmekanismen har en indbygget mekanismeboks, der giver manuel, elektrisk energi opbevarings- og genlukningsfunktioner, der tilbyder fleksibel og pålidelig drift.

Produktets arbejdsprincip

1. Lukketilstand: Systemstrømmen danner et kredsløb gennem terminaler, stationære kontakter, bevægelige kontakter, cylindre, og mellemkontakter, der sikrer normal kraftoverførsel.
2. Tripping Operation: Under påvirkning af betjeningsmekanismen bevæger den bevægelige kontakt sig nedad, hvilket genererer en elektrisk lysbue, når de bevægelige og stationære kontakter adskilles; den komprimerede SF6-gas i cylinderen blæser lysbuen gennem dysen, og lysbuen slukkes, når strømmen krydser nul.
3. SF6-gassystem: Udstyret med en integreret SF6-densitetsmåler og controller med temperaturkompensation. kan overvåge gastrykket i realtid. Når trykket er for lavt, udløses en alarm, og mekanismen er låst for at forhindre mekanisk skade.

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Ansøgningssag

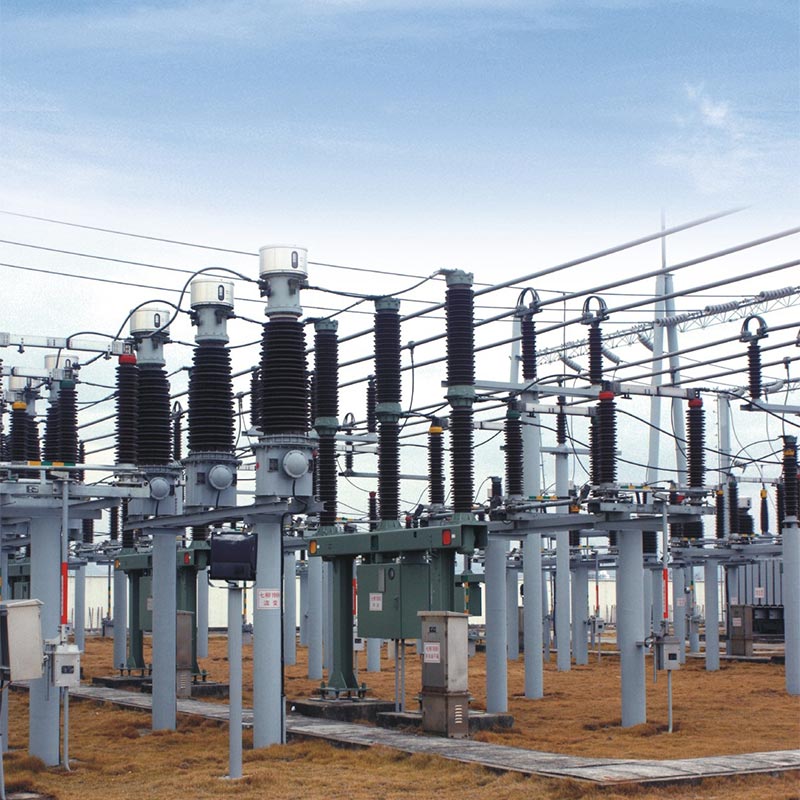

I 2024 blev Usune LW36-110 Sulphur Hexafluoride Circuit Breaker Switch 126kV anvendt på en nøgle 110kV transmissions- og transformationsprojekt i det nordlige Kina. Dette projekt havde til formål at løse problemet med utilstrækkelig strømforsyningskapacitet i land- og forstadsområder. Projektstedet har en stor temperaturforskel (-25℃ til +38℃) og hyppige sandstorme, hvilket stiller ekstremt høje krav til miljøtilpasningsevnen og pålideligheden af kraftudstyret.

Som den udpegede leverandør til dette projekt leverede Usune 28 LW36-110 afbrydere. Fabrikken afsendt professionelle teknikere til at give vejledning på stedet til installation, idriftsættelse og prøvedrift. Efter otte måneders stabil drift opnåede produktet nul fejl, med SF6-gaslækagehastigheden langt under standardkrav (faktisk test ≤0,3%), og åbnings- og lukningsresponshastigheden opfyldte fuldt ud projektdesignet standarder. Efter at projektet blev sat i drift, forbedrede det effektivt stabiliteten af det lokale elnet, reducerede strømafbrydelser forårsaget af udstyrsfejl og modtog stor anerkendelse fra projektejeren og lokalt power-afdeling, der fuldt ud verificerer den fremragende miljøtilpasningsevne og pålidelige driftsydelse Brug 126kV SF6 afbryder under faktiske arbejdsforhold.

FAQ

Q1: Hvad er levetiden for Usune Sulphur Hexafluoride Circuit Breaker Switch 126kV, og hvad er nøglen vedligeholdelsespunkter?

A1: Produktets mekaniske levetid er 6000 cyklusser, og den anbefalede kontinuerlige levetid er 12 år. Nøgle vedligeholdelsespunkter: Ugentlige rutineinspektioner (isolatorintegritet, SF6-gastryk osv.); årlig vedligeholdelse hvert 3. år (rengøring af isolatorer, måling af hovedkredsløbsmodstand osv.); når produktet når frem til vedligeholdelsesforhold (f.eks. 20 kortslutningsafbrydelser med fuld kapacitet), lysbuekontakter, adsorbent og tætningsringe skal udskiftes. Producenten sender professionelt personale til at yde vejledning på stedet for vedligeholdelse.

Spørgsmål 2: Kan Usune LW36-110-afbryderen bruges i høje og kolde områder? Hvad er den maksimale egnet højde?

A2: Ja. Dette produkt er specielt designet til barske udendørs miljøer, med stærk tilpasningsevne til høj højder og lave temperaturer. Den er velegnet til højder op til 3000 meter og kan modstå temperaturer så lave som -30 ℃, hvilket fuldt ud opfylder behovene i højhøjde og kolde områder som det vestlige Kina. Desuden mekanismeboks har en indbygget varmelegeme, der giver fugt- og frostbeskyttelse under regn, sne og hård kulde sæsoner, hvilket sikrer stabil drift.

Leverandør og eftersalgsservice

Zhejiang Usune Electric Co., Ltd., som en professionel producent af højspændingsudstyr i Kina, besidder en komplet produktionslinje og et strengt kvalitetskontrolsystem. Fabrikken er udstyret med avanceret testudstyr, og hvert produkt gennemgår støvsugning, gaspåfyldning og mekanisk ydeevnetest før forlader fabrikken for at sikre produktkvaliteten. Som en pålidelig leverandør leverer Usune one-stop eftersalgsservice, herunder installationsvejledning på stedet, idriftsættelse, vedligeholdelsestræning og reservedelsforsyning. En professionel teknisk team reagerer hurtigt på brugernes behov og sikrer langsigtet stabil drift af udstyret.
