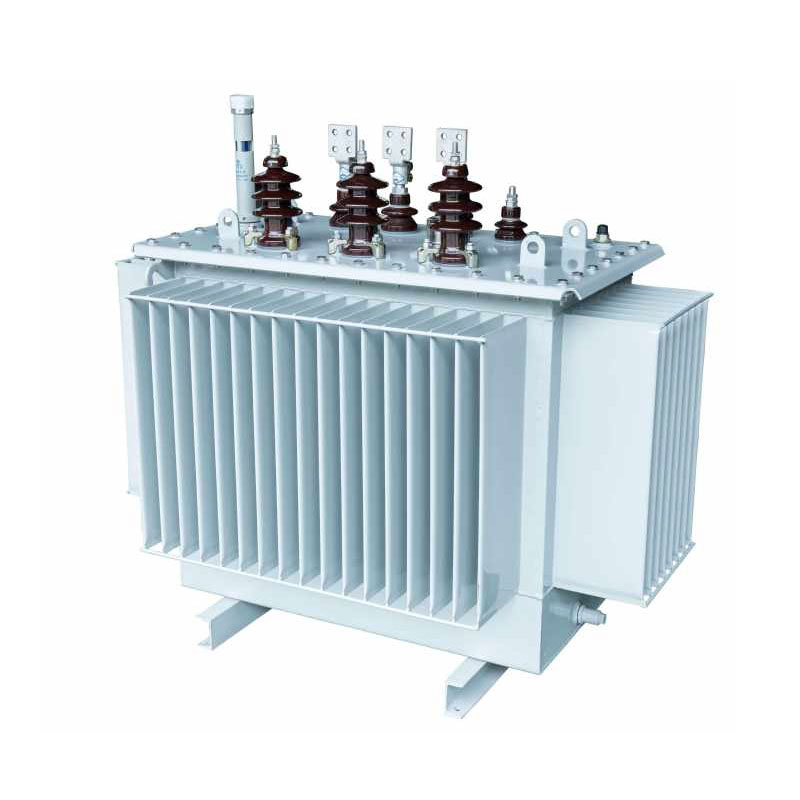

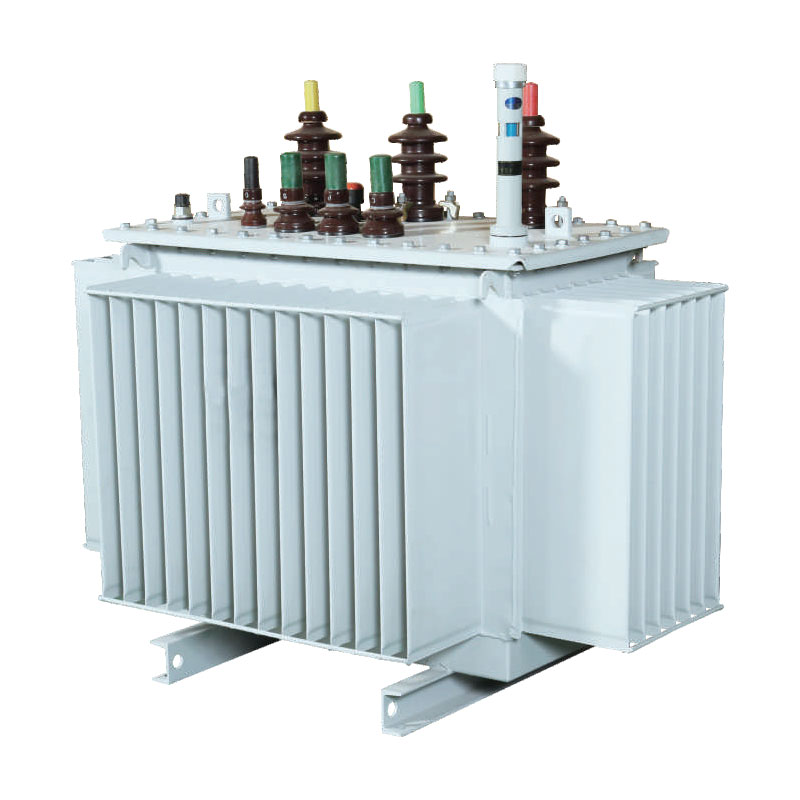

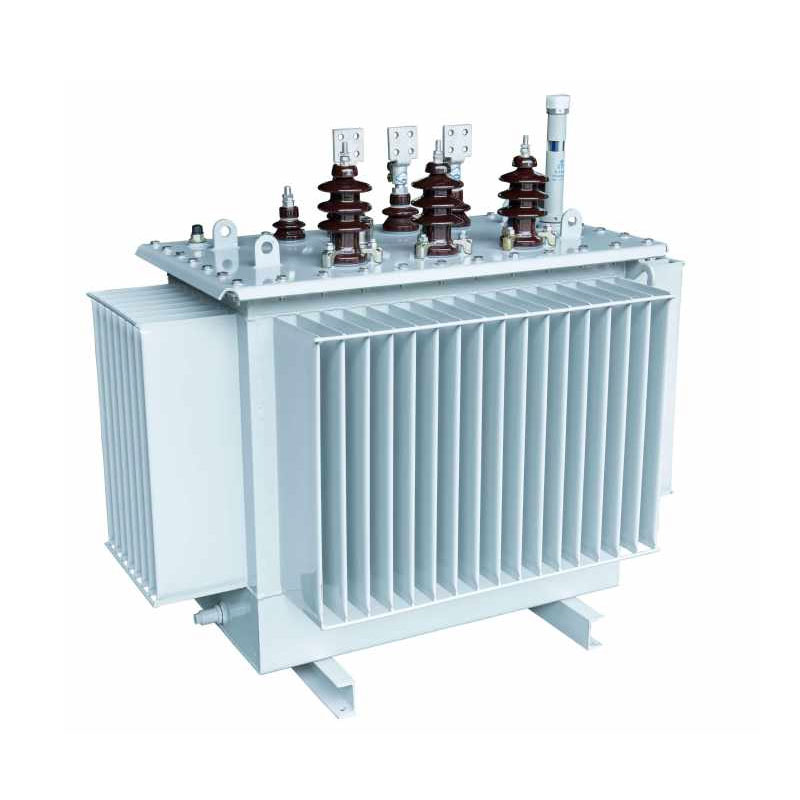

1600KVA olienedsænket distributionstransformator

Usune 1600kVA olienedsænket distributionstransformator er optimeret til at løse almindelige problemer, der findes i traditionel transformere, såsom høje tab, overdreven støj, trefaset ubalance og dårlig miljøtilpasningsevne. Kernen anvender et 3D-viklet layout, der danner en ligesidet trekant; det magnetiske kredsløb er mellemrumsfrit, med tre lige lange magnetiske baner, der er minimeret i afstand. Kernesøjletværsnittet nærmer sig en cirkulær form betydeligt forbedrer effektiviteten af den magnetiske permeabilitet, reducerer fundamentalt tab uden belastning og driftsstøj, opnår præcis trefasebalance og dæmpende harmonisk interferens.

Velegnet til 10kV, 20kV og 36kV spændingsapplikationer, produktet er præcisionsfremstillet i standardiserede faciliteter og gennemgår strenge, omfattende tests. Den har stabil ydeevne, stærk overbelastningsmodstand og høj driftssikkerhed, hvilket gør det til et ideelt valg til integration med præfabrikerede eller modulære transformerstationer og en foretrukken løsning til moderne smart grid-opgraderinger.

Kernestrukturelle funktioner

1. Kernesystem

Kernen anvender højpermeabilitet, kornorienterede siliciumstålplader med lavt tab, behandlet ved hjælp af importeret West Tysk Georg tværskæreudstyr og en 45° sømløs splejsningsteknik. Siliciumstålpladerne er dannet ind i en flertrins cirkulær tværsnitsstruktur, der fuldstændigt eliminerer magnetiske kredsløbs luftspalter og reducerer lækagefluxtab, og derved effektivt sænke driftsstøj og strømforbrug uden belastning. Den overordnede kerne strukturen er kompakt og stabil med høj magnetisk mætningsmodstand, hvilket sikrer langsigtet, glat udstyr operation.

2. Vikle struktur

Den 1600 kVA olie nedsænkede distributionstransformator anvender et differentieret viklingsdesign: højspændingsviklingen har en cylindrisk struktur, mens lavspændingsviklingen understøtter både cylindrisk og folie-type konfigurationer. Dette design forbedrer udstyrets modstandsdygtighed over for kortslutninger og lyn markant støder, forhindrer spoledeformation eller beskadigelse forårsaget af strømstød. Det koncentriske arrangement af høj- og lavspændingsspoler optimerer magnetisk kredsløbsfordeling, hvilket sikrer mere ensartet kraftoverførsel og omfattende forbedring af den samlede operationelle effektivitet.

3. Tankstruktur

Tanken er fremstillet af højpræcision koldvalset stål ved hjælp af en specialiseret bølgetankproduktionslinje. Dens overflade er afsluttet med en petrokemisk-grade anti-korrosionsbelægning, der giver langsigtet modstandsdygtighed over for olie og kemisk erosion, hvilket gør den velegnet til forskellige barske industrielle miljøer. Den korrugerede struktur tjener en dobbelt formål: det letter effektiv varmeafledning for at stabilisere temperaturstigningen under fuld belastning samtidig med at den rummer den termiske udvidelse og sammentrækning af transformatorolien. Den fuldt forseglede struktur isolerer enheden fra luft, bremser ældningen af isoleringsolien og forlænger udstyrets levetid.

4. Isoleringsstruktur

Enheden anvender et klasse A-isoleringssystem, kendetegnet ved høj dielektrisk styrke og fremragende modstand mod høje temperaturer. Med høj- og lavspændingsspolerne anbragt koncentrisk, er mellemspolen mellemrum anvender en sammensat struktur - der kombinerer papirrørbeklædning med små oliespalter - for at optimere den indre isolering layout og eliminere isolering "døde zoner." Dette forbedrer effektivt spændingsmodstandsevnen og isoleringsstabilitet, der forhindrer dielektrisk nedbrud og udledningsfejl, hvilket sikrer sikker og pålidelig langsigtet drift.

Produkttype

Økonomiske fordele og energibesparelse/emissionsreduktion

Usune 1600kVA olienedsænket distributionstransformator tilbyder enestående energibesparende ydeevne, hvilket reducerer de årlige elomkostninger og kulstofemissioner for brugerne markant. Følgende kerneformler giver mulighed for præcis kvantificering af udstyrets driftsværdi:
1. Formel for årlige elomkostninger: Årlige omkostninger (CNY/år) = [Tab uden belastning (kW) + belastningstab (kW) × (gennemsnitlig belastningsfaktor)²] × 365 dage × 24 timer × elpris
2. Kulstofemissionsformel: Årlige CO₂-emissioner = [Tab uden belastning (kW) + Lasttab (kW) × (Gennemsnitlig belastningsfaktor)²] × 365 dage × 24 timer × Kulstofemissionsfaktor (kg-CO₂/kWh)
Sammenlignet med traditionelle transformere med samme specifikationer har dette produkt lavere tomgangs- og belastningstab. Under typiske industrielle driftsforhold med en gennemsnitlig belastningsfaktor på 60 % opnår denne enhed betydelige elbesparelser, hvilket direkte reducerer virksomhedens energiomkostninger og reducerer kulstofemissioner. Det er i overensstemmelse med "Dual Carbon"-politikkravene, hvilket skaber både økonomisk og miljømæssig værdi for brugerne.

Tekniske parametre

10kV S11 serie trefaset olie-nedsænket distributionstransformator

Bemærk: For transformere med nominel kapacitet på 500 kVA og derunder er belastningstabet over rampen i tabellen gælder for Dyn11 forbindelsesgruppe, og belastningstabet under rampen gælder for Yyn0-forbindelsesgruppen.

10kV S13 serie trefaset ol-nedsænket distributionstransformator

10kV S14 serie trefaset olie-nedsænket distributionstransformator

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Real-World Application Case

Som en professionel og pålidelig leverandør af strømudstyr var Usunes 1600kVA 10kV olie-nedsænkede distributionstransformator med succes implementeret i et by-landligt netrenoveringsprojekt i Donghai Town, Lufeng, Guangdong. Installationen effektivt løst lokale problemer vedrørende utilstrækkelig strømkapacitet og ustabil forsyning.

Inden opgraderingen manglede områdets traditionelle distributionsudstyr tilstrækkelig kapacitet; i højsommeren efterspørgsel, problemer såsom spændingsfald og overbelastningsinducerede trips var almindelige, hvilket i alvorlig grad påvirkede boligelektricitet brug og drift af små og mikrovirksomheder. I 2026 påbegyndte det lokale strømforsyningsbureau en netopgradering projekt. Efter en multi-dimensionel sammenligning af produktets ydeevne, energibesparende kapaciteter og drift stabilitet, valgte de Usunes højeffektive olie-nedsænkede distributionstransformator.

Projektet anvendte en præfabrikeret transformerstationsinstallationsmodel. Når udstyret er idriftsat — kendetegnet ved lave tab, lavt støjniveau og fremragende trefasebalance – eliminerede effektivt regionens flaskehalse i strømforsyningen. Enheden fungerer stabilt under sommerforhold med høj temperatur og høj belastning uden unormal støj eller harmonisk interferens. Målte data viser, at udstyrstab er langt lavere end tabene for standardtransformatorer, der opfylder nationale benchmarks; de årlige elomkostninger til nettet faldt med over 18 %, ledsaget af en reduktion i CO2-emissioner. Denne stabile strømforsyning sikrer pålidelig elektricitet til beboerne og kontinuerlig produktion til lokal forarbejdning virksomheder, etablerer projektet som et benchmark for energibesparende netrenoveringer i det østlige Guangdong.

FAQ

Spørgsmål 1: Hvilke scenarier er Usune 1600kVA olienedsænket distributionstransformator egnet til?

Produktlinjen dækker spændingsniveauer på 10kV, 20kV og 36kV, hvilket giver enestående tilpasningsevne. Det er primært bruges til opgraderinger af by- og landnetnet, strømdistribution til industri- og minevirksomheder og udrulning i barske industrielle miljøer såsom kemiske og fødevareforarbejdningsanlæg. Den er kompatibel med præfabrikerede indkapslinger og kombinerede understationer og opfylder kravene til høj strømforsyning i scenarier såsom tunnelkonstruktion projekter og store kommercielle komplekser.

Q2: Hvad er de vigtigste fordele ved denne transformer sammenlignet med traditionelle produkter?

Sammenlignet med traditionelle transformere med samme kapacitet tilbyder dette produkt fire vigtige fordele: For det første 3D viklet kernedesign med et mellemrumsfrit magnetisk kredsløb resulterer i lavere tab og reduceret støj; for det andet den optimerede spole og isoleringsstruktur giver overlegen kortslutningsmodstand og forbedret driftssikkerhed; tredje, den industriel korrosionsbestandig korrugeret olietank er velegnet til barske driftsforhold og sikrer en længere levetid; og for det fjerde undertrykker præcis trefasebalancering tredjeordens harmoniske, hvilket sikrer mere stabil strømforsyningskvalitet.

Spørgsmål 3: Hvad er levetiden og langsigtede vedligeholdelsesomkostninger for den 1600 kVA olie nedsænkede distributionstransformator?

Udstyret har en fuldt forseglet olietankstruktur, der isolerer enheden fra luft og derved forsinker ældningen af isoleringsolien og muliggør en levetid på over 20 år. Med et modent, pålideligt design og et ekstremt lav fejlrate kræver enheden ingen hyppig vedligeholdelse - kun periodiske kontroller af oliestand og drift støj er nødvendig. Sammenlignet med traditionelle transformere, reducerer det væsentligt arbejds- og materialeomkostninger forbundet med drift og vedligeholdelse, hvilket giver overlegen omkostningseffektivitet over hele dens livscyklus.
