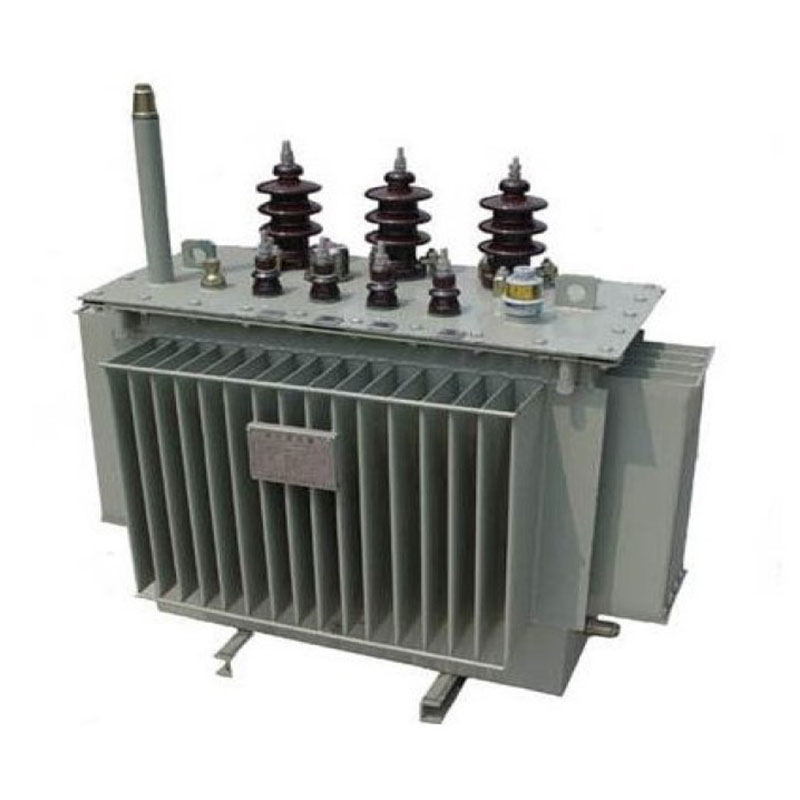

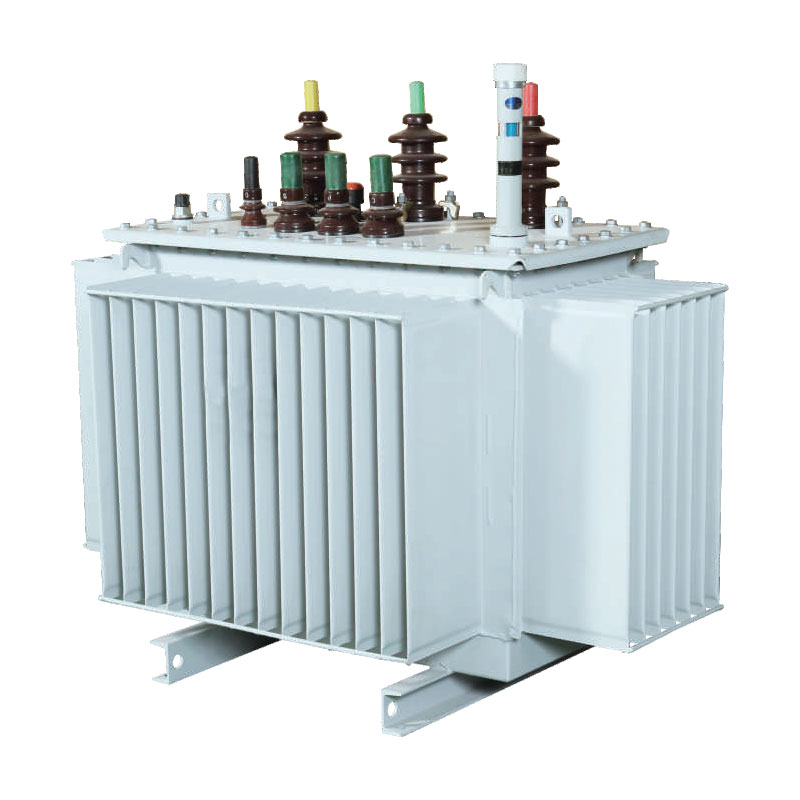

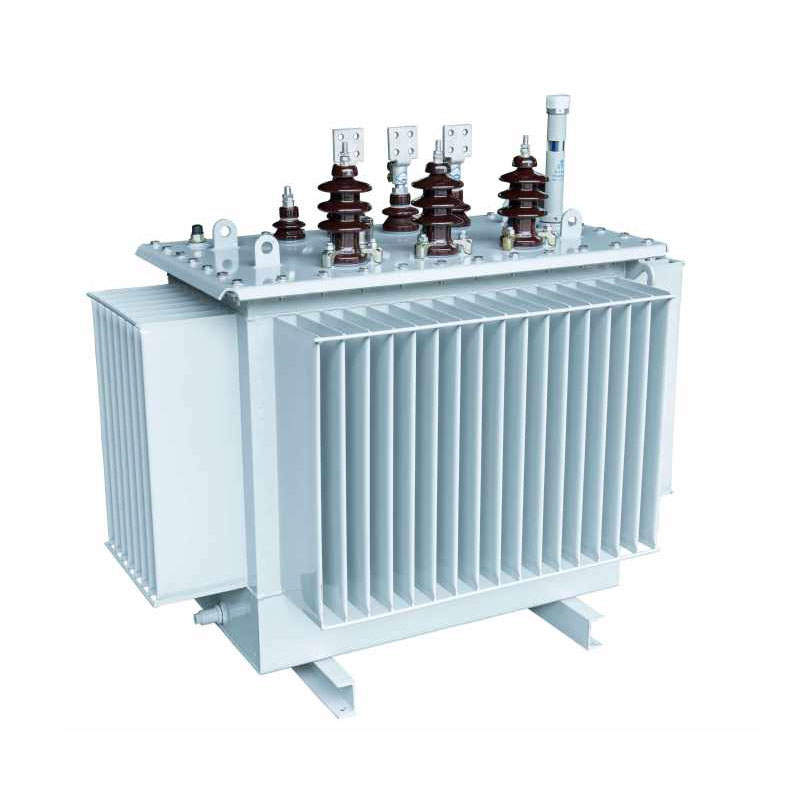

630kVA olie nedsænket selvkølet transformer

Denne 630kVA olienedsænkede selvkølede transformer repræsenterer en ny generation af højtydende distribution transformere. Dens kerne bruger et 3D-viklet design baseret på en ligesidet trekantkonfiguration, hvilket sikrer den korteste og magnetiske baner af samme længde for alle tre faser med nul luftspalter, mens kernesøjletværsnittet tilnærmer sig en cirkel. Sammenlignet med traditionelt udstyr reducerer det effektivt tab og støj, opnår præcision trefasebalance, undertrykker tredje harmoniske og tilbyder betydeligt optimeret elektrisk ydeevne.

Enheden understøtter spændingsniveauer på 10kV, 20kV og 36kV og anvender en olie-nedsænket selvkølingsmetode, der ikke kræver nogen eksternt køleudstyr, der sikrer nem betjening og vedligeholdelse samt stærk tilpasningsevne til forskelligt arbejde forhold. Det er meget udbredt i by- og landnet, industri- og minevirksomheder og integreret transformerstation applikationer. Støttet af en moden forsyningskæde leverer Usune – en pålidelig leverandør af strømudstyr – standardiseret, produkter af høj kvalitet og omfattende supporttjenester til globale kunder.

Kernstrukturelle egenskaber og tekniske fordele

1. Kerne med høj præcision, lavt tab

Kernen er konstrueret af højpermeabilitet kornorienterede siliciumstålplader, behandlet ved hjælp af importeret GEORG tværskæringsudstyr og en 45° sømløs splejsningsteknik for fuldstændig at eliminere luftspalter i magnetkredsløbet. Den plader er formet til et flertrins cirkulært tværsnit, hvilket reducerer magnetisk reluktans betydeligt, ingen belastning tab og driftsstøj. Dette design løser problemer, der er fælles for traditionelle transformere - såsom trefasede ubalance og store tab - og sikrer derved langsigtet drift med lavt forbrug.

2. Højstyrke, slagfast spolestruktur

Højspændingsviklingen udnytter en cylindrisk struktur, mens lavspændingsviklingen giver et valg mellem cylindriske og foliekonfigurationer, der passer til specifikke driftsforhold. Dette design optimerer magnetisk flux distribution, hvilket effektivt forbedrer udstyrets modstandsdygtighed over for kortslutninger og lynnedslag, mens forhindrer lokal overophedning. Det sikrer overlegen driftsstabilitet og interferensmodstand, hvilket gør det velegnet til komplekse miljøer såsom industriområder og udendørs elnet.

3. Korrosionsbestandig, holdbar bølgepapolietank

Tanken er fremstillet af præcisions koldvalset stål ved hjælp af en specialiseret bølgetank produktionslinje og har en korrosionsbeskyttende overfladebelægning, der gør den i stand til at modstå barske forhold som olieeksponering og kemisk korrosion. Det korrugerede design kombinerer effektiv varmeafledning med adaptiv deformation kapaciteter; det rummer den termiske udvidelse og sammentrækning af isoleringsolien, opretholder en komplet luft tætner for at forsinke olieældning og forlænger udstyrets levetid betydeligt.

4. Højsikkerhedsisoleringsstruktur

Den 630 kVA olienedsænkede selvkølede transformer anvender en klasse A isoleringsstruktur med koncentrisk høj- og lavspændingsviklinger. Inter-coil-isoleringen bruger et kompositdesign - der kombinerer paphylstre med små oliespalter - for at sikre høj dielektrisk styrke og fremragende tætningsydelse. Dette design afbøder effektivt sikkerhedsrisici, såsom lækage, kortslutninger og isoleringsnedbrud, understøtter 24-timers kontinuerlig drift og overholder nationale strømsikkerhedsstandarder.

Produkttype

Energibesparelse og økonomisk fordelsanalyse

Den 630 kVA olienedsænkede selvkølede transformer tilbyder exceptionelle energibesparende og kulstofreducerende egenskaber. Standardiserede formler giver mulighed for præcis beregning af årlige elomkostninger og kulstofemissioner datadrevet support til virksomhedernes energieffektivitetsopgraderinger og omkostningsstyring. Kerneformlerne er som følger:

1. Formel for årlige elomkostninger: Årlige elomkostninger (CNY/år) = [Tab uden belastning (kW) + belastningstab (kW) × (gennemsnit Belastningsfaktor)²] × 365 × 24 × Elpris
2. Formel for årlig CO₂-emission: Årlige kulstofemissioner (kg) = [Tab uden belastning (kW) + belastningstab (kW) × (gennemsnitlig belastning Faktor)²] × 365 × 24 × Kulstofemissionsfaktor (kg-CO₂/kWh)

Sammenlignet med traditionelle, forældede transformere, har dette produkt lavere tomgangs- og belastningstab, betydeligt reduktion af elomkostninger og kulstofemissioner i overensstemmelse med opgraderingspolitikker for grøn strøm. Det giver høj omkostningseffektivitet for langsigtet drift og en kort tilbagebetalingstid, hvilket giver både økonomisk og miljømæssig værdi.

Tekniske parametre

10kV S11 serie trefaset olie-nedsænket distributionstransformator

Bemærk: For transformere med nominel kapacitet på 500 kVA og derunder er belastningstabet over rampen i tabellen gælder for Dyn11 forbindelsesgruppe, og belastningstabet under rampen gælder for Yyn0-forbindelsesgruppen.

10kV S13 serie trefaset ol-nedsænket distributionstransformator

10kV S14 serie trefaset olie-nedsænket distributionstransformator

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Ansøgningssager fra den virkelige verden

1. By- og landnetopgraderingsprojekt

I et netopgraderingsprojekt i landdistrikterne i Zhejiang blev forældet udstyr med store tab udskiftet i partier. Adressering problemer såsom betydelige belastningsudsving, trefaset ubalance og overdrevne harmoniske, dette produkt – udnyttelse af fordelene ved en 3D-viklet kerne til spændingsstabilisering og balance – fundamentalt forbedret strømforsyningens kvalitet. Feltmålinger viste en reduktion på over 30 % i tomgangstab pr. enhed og et fald på 40 % i strømforsyningsfejlraten for distributionsområdet. Enheden er velegnet til kompleks drift på landet forhold, hvilket letter energieffektive netopgraderinger.

2. Heavy-Duty Lastbil Ladestation Projekt

En ladestation for tunge lastbiler i Suzhou indsatte flere enheder af denne transformermodel for at understøtte operationer, der involverer hyppig start/stop af ladebunker og pludselige belastningsændringer. Med fremragende varme dissipationsydelse (olie-nedsænket selvkøling), transformeren opretholder en stabil og kontrollerbar spole temperaturer under fuldlastdrift uden overophedningsrelaterede trips. Dette sikrer 24-timers uafbrudt stationsdrift, hvilket effektivt reducerer omkostninger forbundet med vedligeholdelse og nedetid.

FAQ

Q1: Hvilke spændingsniveauer og anvendelsesscenarier er kompatible med Usune 630kVA olie nedsænket selvkølet transformer?

Produktet understøtter alle almindelige højspændingsklassificeringer (10kV, 20kV og 36kV) og er velegnet til applikationer såsom by- og landnetopgraderinger, industri- og minedriftsstrømdistribution, ladestationer og præfabrikerede eller modulære transformerstationer. Den har et ventilatorfrit, olie-nedsænket selvkølende design, der er velegnet til udendørs brug installation; den er modstandsdygtig over for ekstreme temperaturer, støv og mild korrosion, hvilket giver enestående tilpasningsevne til forskellige driftsforhold.

Q2: Hvad er de specifikke energibesparende fordele ved denne transformer, og hvordan reducerer den omkostningerne?

Produktets kerneenergibesparende funktion er dens 3D-gabfri sårkernestruktur, som sænker magnetisk markant kredsløb, tomgangs- og belastningstab, samtidig med at harmoniske og varmerelaterede tab effektivt reduceres. Under standard driftsforhold, reducerer det det samlede energiforbrug med 20%-30% sammenlignet med konventionelt udstyr samme kapacitet. Dette fører til betydelige besparelser i årlige elomkostninger og reducerede kulstofemissioner, en tilpasning med grønne energipolitikker og leverer enestående langsigtede økonomiske fordele.

Q3: Hvad er fordelene med hensyn til udstyrets levetid og daglig drift og vedligeholdelse (O&M)?

Udstyret anvender en luftisoleret bølgepapolietank og klasse A anti-korrosionsisoleringsmaterialer, som forsinker ældningen af olien og selve enheden betydeligt, hvilket resulterer i en længere levetid end standard transformere. Det kan prale af en lav fejlrate og stærk modstand mod stød og interferens. Rutinemæssig vedligeholdelse kræver kun periodiske kontroller af olieniveauer og isoleringsstatus, hvilket gør O&M enkel og omkostningseffektiv - ideel til scenarier, der kræver langsigtet, uafbrudt drift.
