KYN61-40.5 indendørs metalbeklædt udtrækkeligt AC-koblingsudstyr er designet til 40,5 kV, 50/60 Hz trefasede vekselstrømsdistributionssystemer. Vedtagelse af ABB standardiseret dispositionsdesign og menneske-maskine grænsefladekoncepter, dette højspændingskoblingsudstyr kombinerer den gennemprøvede KYN61 rumstruktur med ABB-stil industrielt udseende og avancerede driftssikkerhedsfunktioner.
Designet til pålidelige mellemspændingsstrømdistributionsapplikationer KYN61-40.5 Koblingsudstyr giver fremragende mekanisk styrke, elektrisk ydeevne og vedligeholdelseskomfort for transformerstationer, kraftværker og industrielle kraftsystemer.
Kabinettet på KYN61-40.5 Switchgear er fremstillet af høj kvalitet aluminium-zink belagte stålplader behandlet med CNC bukketeknologi. Den struktur vedtager en højstyrke boltet samlingsmetode uden svejsning, hvilket sikrer fremragende kabinetstivhed, dimensionsnøjagtighed og langsigtet mekanisk stabilitet.
Standard skabsdimensioner er:
Kabinettet er opdelt af jordede metalskillevægge i fire uafhængige rum:
Hvert rum har en uafhængig trykaflastningskanal til effektivt frigør det indre lysbuetryk og forbedrer driftssikkerheden.

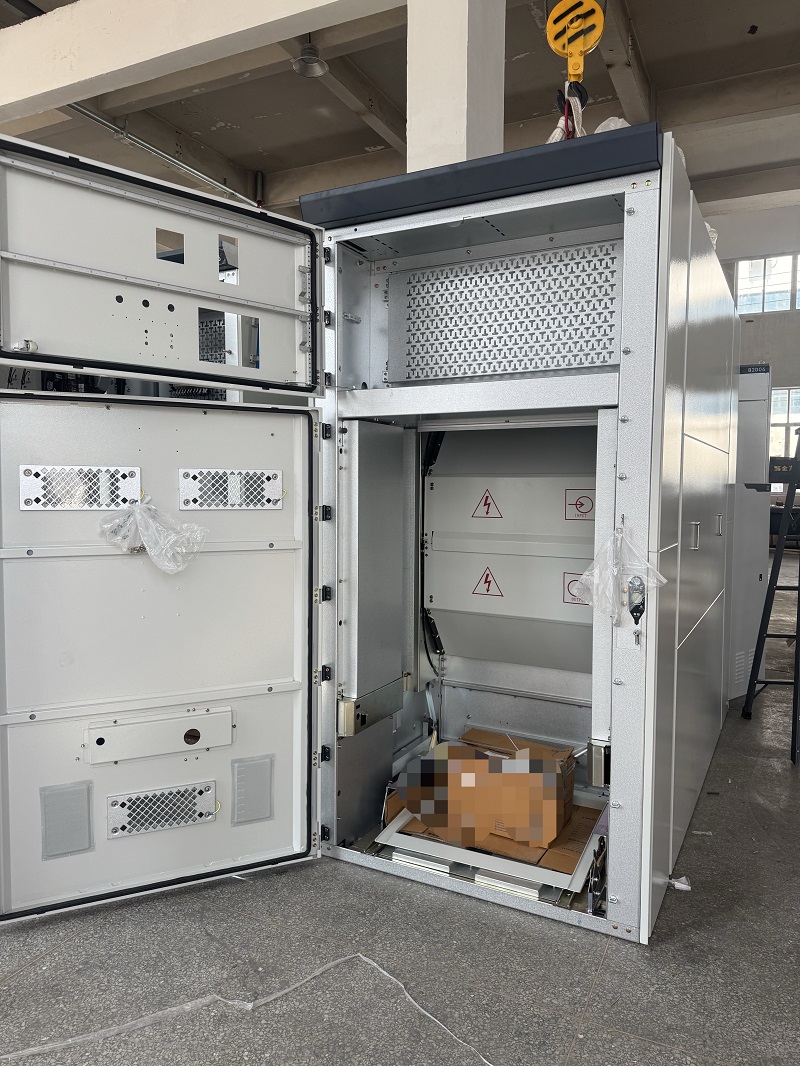

Frontpanelet på KYN61-40.5 Switchgear har et integreret betjeningsdesign. Instrumentets synsvindue, mekanisk betjeningshåndtag, håndkærreposition indikator, låsemekanisme og advarselsmærkater er arrangeret i en tydelig og organiseret layout, så operatørerne hurtigt kan identificere udstyrsstatus.
Optimerede ventilationsriste sørger for effektiv varmeafledning og samtidig opretholdes et rent og ensartet skabsudseende. Indkapslingens beskyttelsesklassificering når IP4X, og beskyttelsesniveauet er IP2X, når afbryderens rumdør er åbnet.

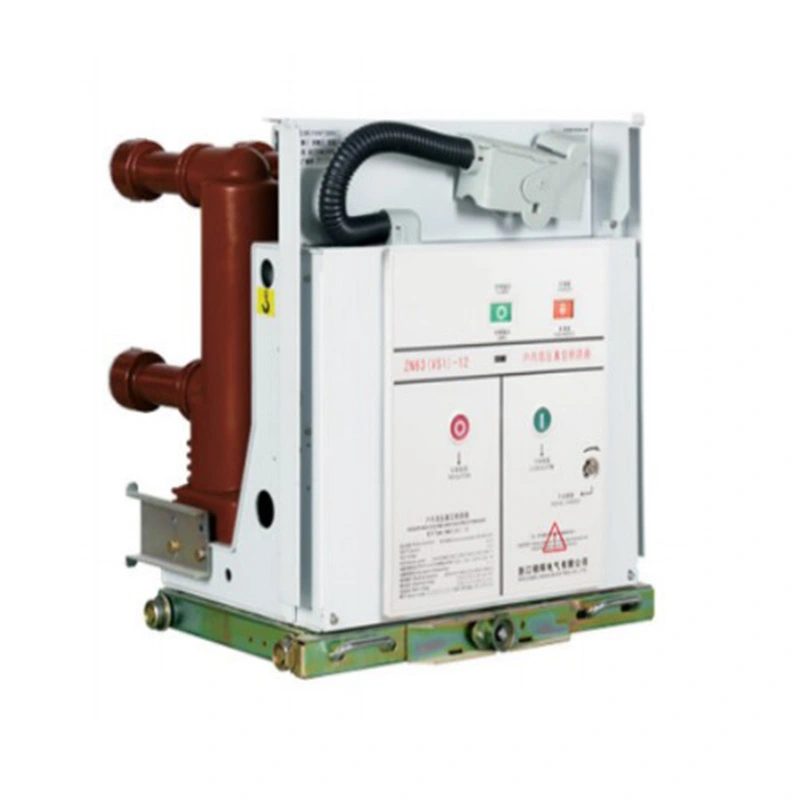

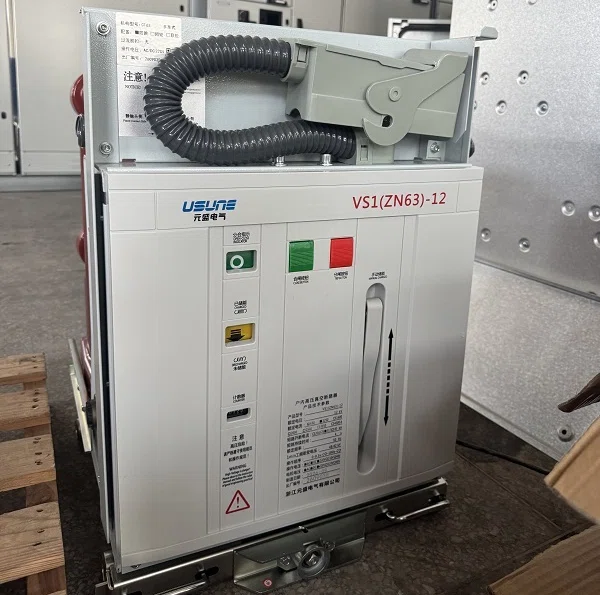

KYN61-40.5 koblingsudstyret er fuldt kompatibelt med ABB HD4 og VD4-40.5 udtrækkelige vakuumafbrydere, samt ABB REF-seriens beskyttelsesrelæer. Dette gør det til en ideel løsning til projekter, der kræver ABB-kompatibelt koblingsudstyr konfigurationer.
Den udtrækkelige håndvogn har en gulvmonteret skruefremdrivningsmekanisme, giver jævn drift og fremragende udskiftelighed for ABB vakuumkredsløb afbrydere. Det komplette fem-forebyggende sammenlåsningssystem integrerer mekanisk og elektriske sikkerhedsbeskyttelsesfunktioner i henhold til ABB sikkerhedslogikkoncepter.
Designet, isoleringsafstanden, den mekaniske struktur og den elektriske ydeevne af KYN61-40.5 omstillingsudstyr overholder internationale standarder, herunder:
Koblingsudstyret understøtter projektkrav, herunder temperaturstigningstest, kortslutningsmodstandstest og intern lysbueklassificeringstest, hvilket gør det velegnet til krævende højspændingsstrømdistributionsapplikationer.
Koblingsudstyret antager ABB-stil kabinetudseende og standardiseret drift interface design, der giver et professionelt industrielt udseende og praktisk driftserfaring.
Den boltede modulære samlingsstruktur forbedrer kabinettets stivhed, forenkler installation og muliggør lettere vedligeholdelse og fremtidig udvidelse.
Jordede metal skillevægge skaber adskilte funktionelle rum, der forbedrer operatørsikkerhed og giver effektiv intern buetrykaflastningsbeskyttelse.
Koblingsudstyret er specielt designet til at matche ABB 40,5kV vakuumafbrydere og beskyttelsesanordninger, der giver fremragende udskiftelighed og system integration.
Med IP4X kabinetbeskyttelse og avanceret sikkerhedsdesign, KYN61-40.5 Koblingsudstyr er velegnet til transformerstationer, elproduktionsanlæg, industri anlæg og andre mellemspændingsdistributionsprojekter.
KYN61-40.5 Switchgear er meget udbredt i:
Med ABB-kompatibelt design, robust mekanisk konstruktion, avanceret sikkerhed beskyttelse og overholdelse af IEC-standarder, giver KYN61-40.5 Switchgear en pålidelig løsning til mellemspændingsstrømfordelingskrav. Det leverer lang levetid, bekvem vedligeholdelse og stabil drift for kritisk effekt applikationer over hele verden.
