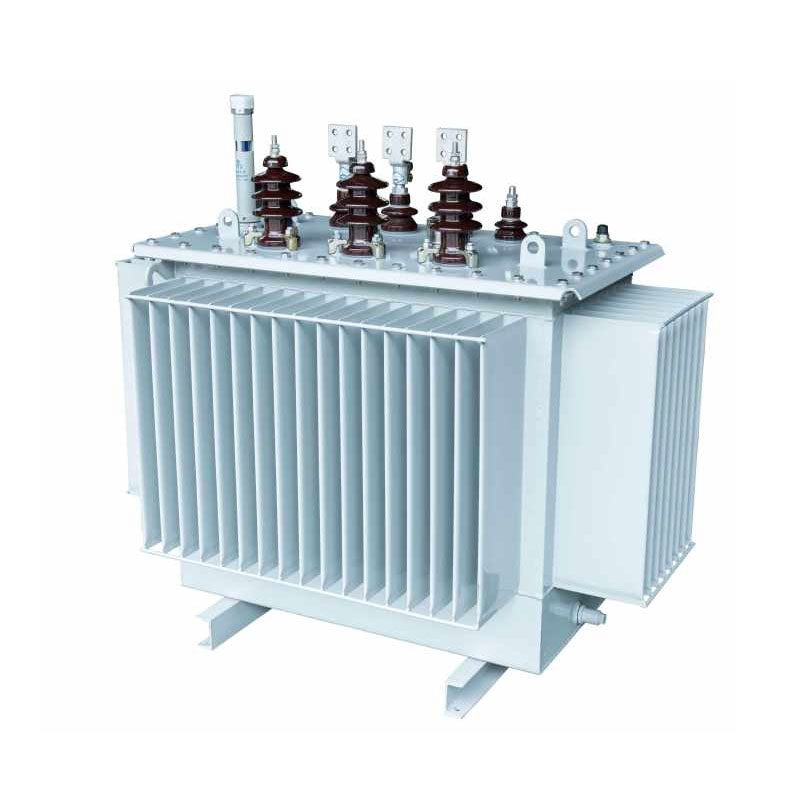

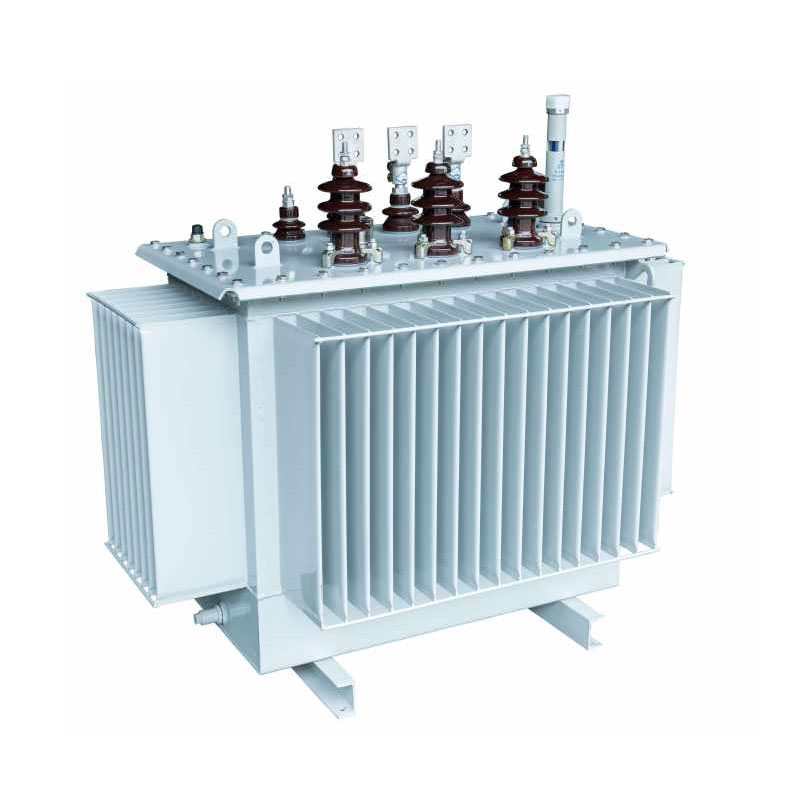

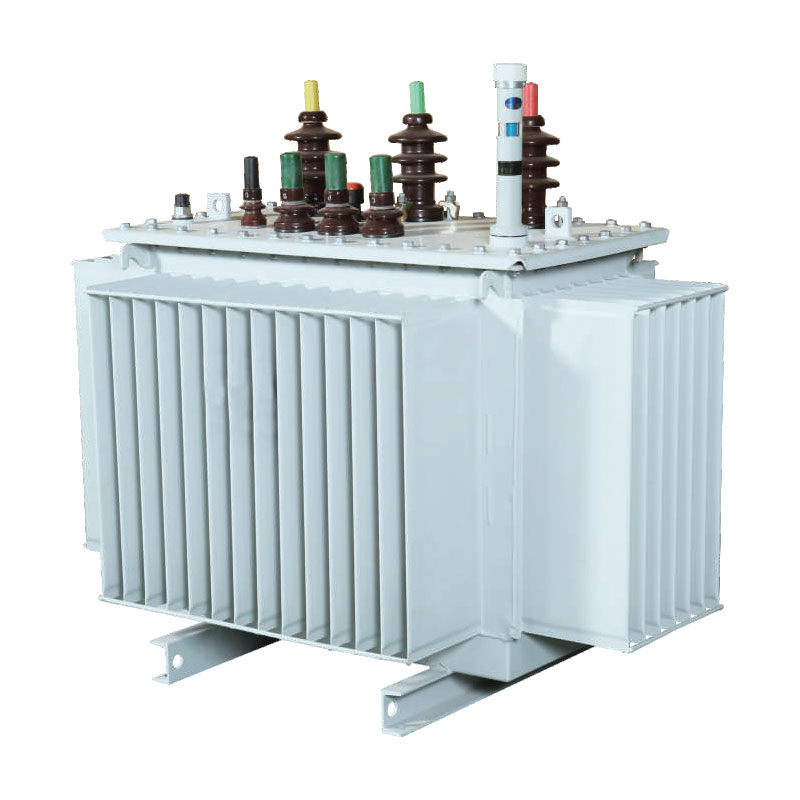

2500KVA væskenedsænkede distributionstransformere

Optimeret til 10kV, 20kV og 36kV mellemspændingsdistributionsapplikationer, Usune 2500kVA væske nedsænket distribution transformere adskiller sig fra traditionelle stablede-kerne-modeller ved at bruge en ligesidet trekantet 3D-viklet kernestruktur, resulterer i et mere effektivt magnetisk kredsløbssystem. Designet opnår et mellemrumsfrit magnetisk kredsløb med lige og minimale vejlængder på tværs af alle tre faser, hvilket væsentligt reducerer tomgangstab og driftsstøj, samtidig med at det sikres højpræcisions trefasebalance og tredjeharmonisk undertrykkelse. Kombineret med moden olie-nedsænket isolering teknologi og anti-korrosionsdesign i industriel kvalitet tilpasser transformatorerne sig til komplekse driftsforhold og fuldt ud opfylde standardiseringskravene til moderne smart grids.

Disse transformere er fremstillet og testet i nøje overensstemmelse med industristandarder og er velegnede til netopgraderinger i by- og landområder samt strømforsyning til industri- og minevirksomheder. De integreres problemfrit med kombinerede transformere og præfabrikerede transformerstationer, der tilbyder stærk anvendelses-alsidighed og høj drift stabilitet.

Kernstrukturelle egenskaber og tekniske fordele

1. Optimeret kernestruktur: Lavt tab og lavt støjniveau

Kernen anvender kornorienterede siliciumstålplader med høj permeabilitet og lav hysterese. Disse er præcisionsskåret ved hjælp af tysk GEORG tværskæringsudstyr og samlet via en 45° sømløs fugeproces. Arkene stables til danner et flertrins cirkulært tværsnit, hvilket fuldstændigt eliminerer magnetisk lækage og tab af luftspalter. Dette reducerer effektivt strømforbrug uden belastning og driftsstøj, hvilket sikrer langsigtet magnetisk kredsløbsstabilitet og konsekvent præstation.

2. Højstyrke spoledesign med fremragende kortslutningsmodstand

De 2500 kVA væskenedsænkede distributionstransformatorer har en differentieret spolekonfiguration: højspændingen spolen har en cylindrisk struktur, mens lavspændingsspolen tilbyder et valg mellem cylindrisk og folie-type strukturer. Dette design forbedrer udstyrets modstandsdygtighed over for kortslutningspåvirkning betydeligt og mekanisk stabilitet, der effektivt forhindrer spoledeformation eller beskadigelse forårsaget af pludselige netkortslutninger. Derudover er det optimerer magnetfeltfordelingen, hvilket sikrer mere effektiv magnetisk kredsløbsdrift og højere samlet effekt transmissionseffektivitet.

3. Industriel tank med høj holdbarhed og alsidighed

Tanken er konstrueret af højpræcision koldvalsede stålplader, fremstillet på en specialiseret GEORG bølgepap tank produktionslinje. Overfladen er afsluttet med en petrokemisk kvalitet anti-korrosionsbelægning, der modstår olie, kemikalier og oxidation, hvilket gør den velegnet til barske industrielle miljøer og udendørs driftsforhold. Den korrugeret struktur giver effektiv varmeafledning, mens den tager højde for den termiske udvidelse og sammentrækning af isoleringsolien under drift. Et fuldstændigt forseglet design isolerer enheden fra luft, hvilket bremser betydeligt ældning af isoleringsolien og forlængelse af udstyrets samlede levetid.

4. Klasse A isoleringsstruktur, der sikrer sikker og stabil drift

Udstyret anvender et klasse A-isoleringssystem med koncentriske høj- og lavspændingsspolearrangementer; den inter-coil gap udnytter en struktur, der kombinerer pap ærmer med små olie-gab barrierer. Dette lagdelte isoleringsdesign fordeler elektrisk feltspænding jævnt og forbedrer den samlede isoleringsstyrke effektivt forhindrer isoleringsnedbrud og udledningsfejl og sikrer derved sikker, langsigtet drift under både nominel og delbelastningsforhold.

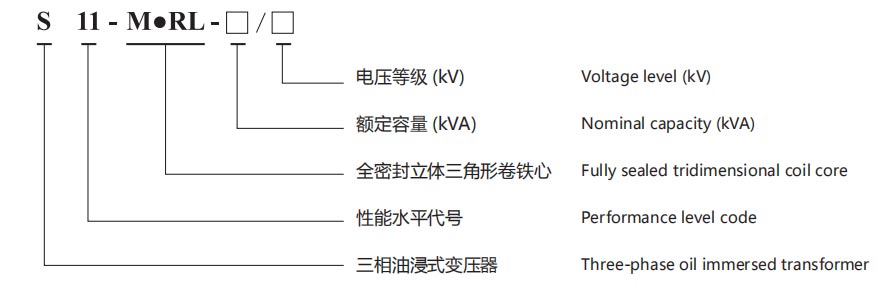

Produkttype

Energibesparelse og økonomiske fordele

Usune 2500kVA væske-nedsænket distributionstransformator tilbyder betydelige energibesparende fordele, effektivt reduktion af både driftsomkostninger og CO2-udledning for virksomheder. Kerneformlerne til beregning af ydelser nedenfor tillader det for den nøjagtige kvantificering af økonomisk og miljømæssig værdi:

1. Formel for årlige elomkostninger: Årlige elomkostninger (CNY/år) = [Tab uden belastning (kW) + belastningstab (kW) × (gennemsnit Belastningsfaktor)²] × 365 dage × 24 timer × Elpris
2. Kulstofemissionsformel: Årlige CO₂-emissioner = [Tab uden belastning (kW) + belastningstab (kW) × (gennemsnitlig belastningsfaktor)²] × 365 dage × 24 timer × kulstofemissionsfaktor (kg-CO₂/kWh)

Sammenlignet med traditionelle transformere med samme kapacitet har dette produkt lavere tomgangs- og belastningstab. Langsigtet drift sænker løbende elomkostningerne og reducerer kulstofemissioner, i overensstemmelse med "Dual Carbon" politikker og virksomhedernes grønne produktionsstandarder og samtidig levere enestående økonomiske og miljømæssige fordele.

Tekniske parametre

10kV S11 serie trefaset olie-nedsænket distributionstransformator

Bemærk: For transformere med nominel kapacitet på 500 kVA og derunder er belastningstabet over rampen i tabellen gælder for Dyn11 forbindelsesgruppe, og belastningstabet under rampen gælder for Yyn0-forbindelsesgruppen.

10kV S13 serie trefaset ol-nedsænket distributionstransformator

10kV S14 serie trefaset olie-nedsænket distributionstransformator

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Real-World Application Case

I 2025 blev otte Usune 2500kVA 10kV væskenedsænkede distributionstransformatorer med succes implementeret i en nøgle by-landligt netrenoveringsprojekt i Shouguang, Shandong. Disse enheder leverer strøm til moderne landbrugsdrivhuse, industriparker og boligområder – applikationer, der kræver strenge standarder for udstyrsstabilitet, energi effektivitet og miljøtilpasningsevne.

Efter idriftsættelsen fungerede de præfabrikerede transformerstationsenheder stabilt hele året uden fejl. Målt driftsstøj forblev under 55dB, trefaset ubalance var mindre end 1 %, og tredje-harmonisk undertrykkelse præstation var fremragende. Sammenlignet med de ældre transformere, de erstattede, opnåede projektet en reduktion på 17,8 % samlede tab og sparet over CNY 260.000 i årlige elomkostninger. Det fuldt forseglede tankdesign eliminerer problemer relateret til ældning og lækage af isolerende olie; den årlige ydeevne med nul-fejl validerer fuldt ud produktets stabilitet og energibesparende fordele i by-landlige netmiljøer.

FAQ

Q1: Hvilke spændingsniveauer og anvendelsesscenarier gør Usune 2500kVA væskenedsænkede distributionstransformatorer støtte?

Produktlinjen dækker mellemspændingsniveauer på 10kV, 20kV og 36kV, hvilket gør den velegnet til by-landlige net renoveringer, industri- og minevirksomheder, kommercielle parker og strømforsyningsscenarier til boliger. Specialiserede optimeringer er blevet implementeret for kombinerede transformere og præfabrikerede transformerstationer, hvilket muliggør dem for at opfylde installations- og driftskrav til udendørs miljøer, barske industrielle forhold og kompakte byfordelingssteder.

Q2: Hvad er de vigtigste fordele ved dette produkt sammenlignet med traditionelle transformere med samme kapacitet?

Der er tre kernefordele: For det første anvender den en spaltefri, tredimensionel sårkernestruktur, hvilket resulterer i lavere tab og støj, samt mere afbalanceret og stabil trefaset strømforsyning. For det andet den optimerede spole og tankstrukturer giver overlegen kortslutnings- og korrosionsbestandighed, hvilket fører til en lavere fejlrate på udstyr. For det tredje bremser det fuldt forseglede, luftisolerede design ældningen af isoleringsolie, hvilket forlænger levetiden med over 20 % sammenlignet med traditionelt udstyr og reducerer langsigtede drifts- og vedligeholdelsesomkostninger.

Spørgsmål 3: Hvordan er de energibesparende og kulstofreducerende fordele ved 2500kVA væskenedsænkede distributionstransformatorer demonstreret i faktisk drift?

Produktet minimerer driftstab ved kilden gennem optimerede magnetiske kredsløb og strukturelt design; målte tomgangs- og belastningstab er bedre end traditionelt udstyr, der opfylder nationale standarder. Baseret på standardiseret energiforbrug og kulstofemissionsformler, langsigtet drift sænker konsekvent elektricitet omkostninger for virksomheder. Desuden reducerer reducerede energitab direkte kulstofemissioner på strømforsyningssiden, facilitere grønne, kulstoffattige opgraderinger til netprojekter og produktionsvirksomheder og derved levere både økonomisk og miljømæssig værdi.
