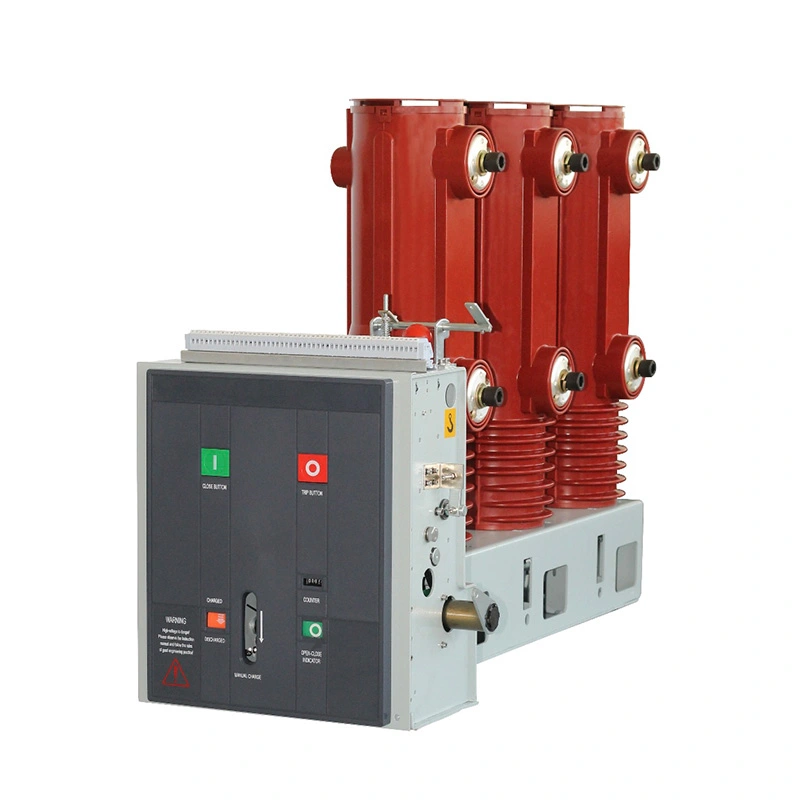

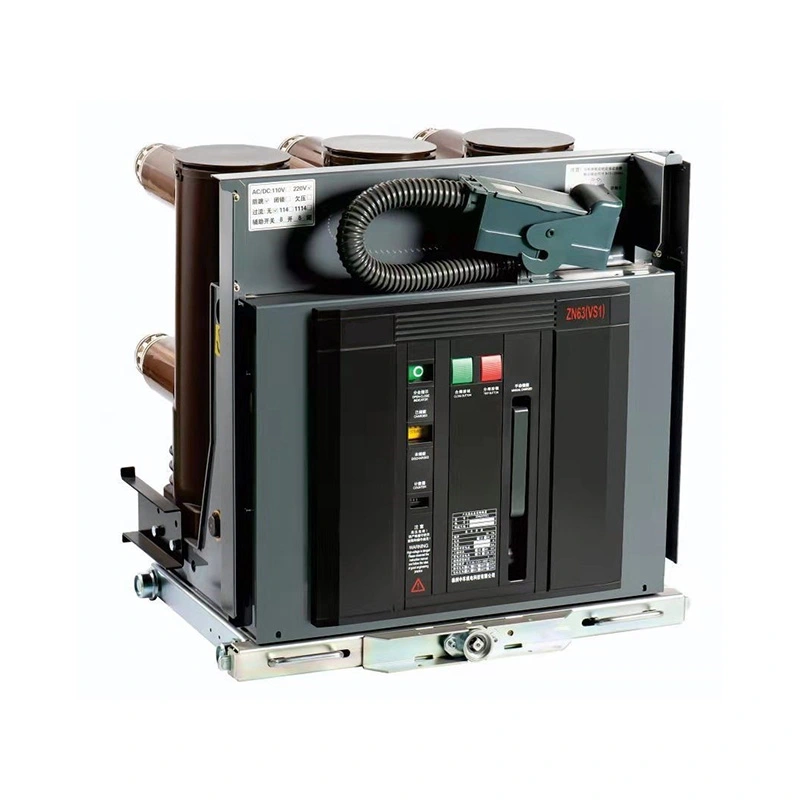

36 kV højspændingsvakuumafbryder

Usune 36 kV højspændingsvakuumafbryder er designet til krævende strømfordelingsapplikationer, hvor stabil afbrydelsesydelse, fleksibel konfiguration og pålidelig kontrol er påkrævet. Med optimeret VS1 strukturdesign, avanceret vakuumafbrydelsesteknologi og valgfri intelligente beskyttelsesfunktioner produkt giver en pålidelig løsning til moderne højspændingskoblingssystemer.

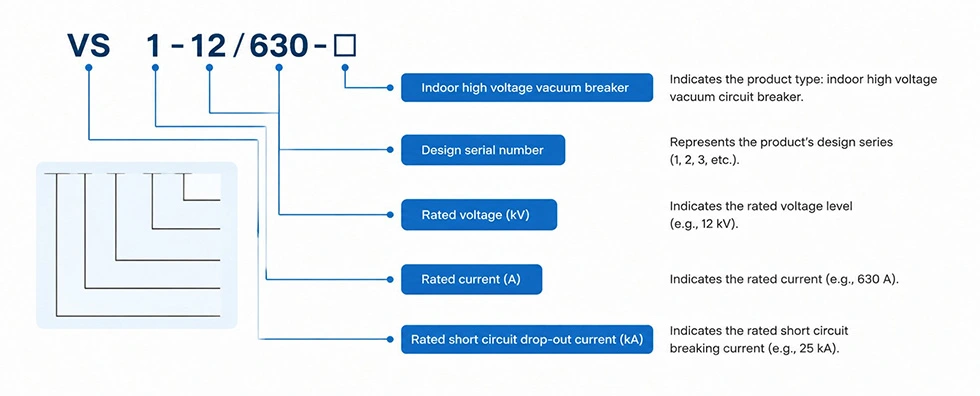

Produktmodel og betydningen

Strukturelt design

Fast installationsstruktur

For højspændingsanlægsprojekter er mekaniske dimensioner og kabinetkompatibilitet kritiske faktorer under valg af udstyr.

Den faste type VS1-struktur er designet med optimerede installationsdimensioner, hvilket giver ingeniører mulighed for at integrere afbryder i forskellige kabinetkonfigurationer i henhold til nominelle aktuelle krav.

Standardstrukturen understøtter forskellige skabsbredder og strømniveauer, hvilket giver fleksibilitet til forskellige design af elektriske systemer.

Det optimerede mekaniske layout hjælper med at reducere installationsvanskeligheder, mens det forbedrer udstyrskoordineringen med højspændingsanlæg.

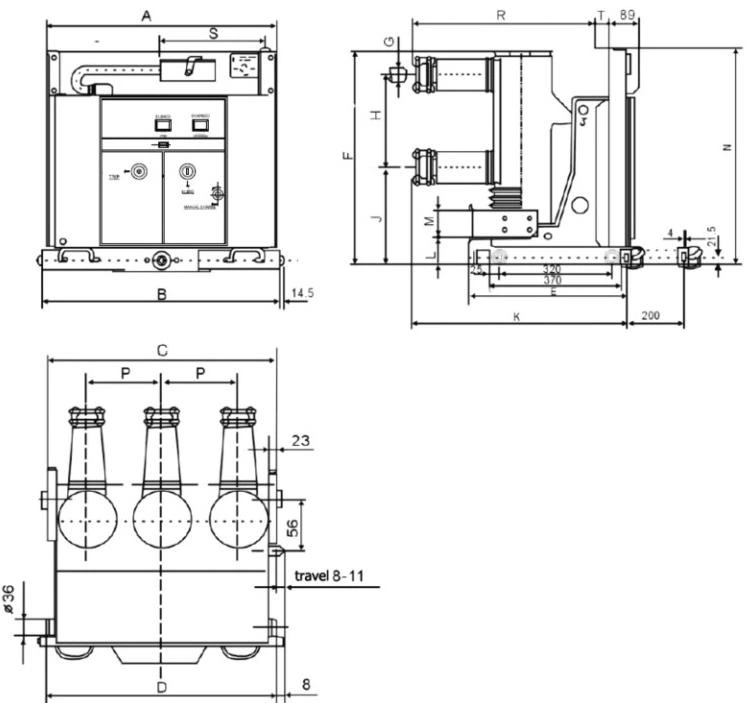

VS1 strukturtegning & installationsmål

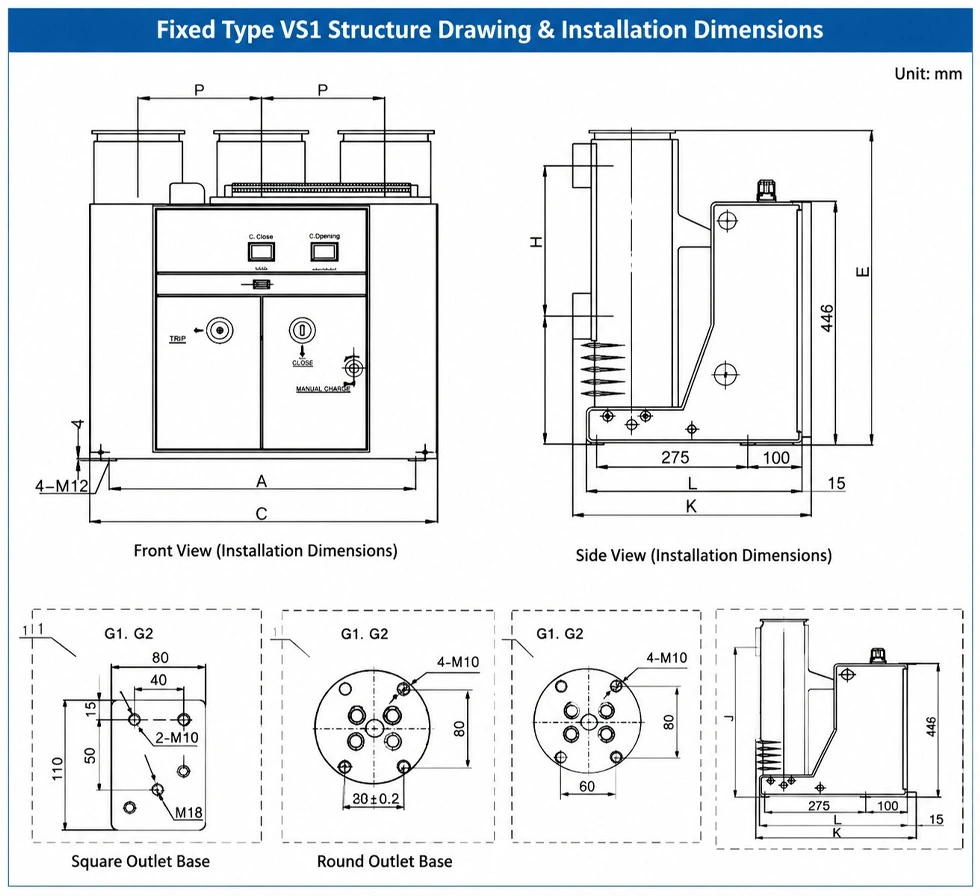

Fast Type VS1 Struktur Tegning & Installation Dimensioner

Montering Dimension Matching

Nøjagtig dimensionstilpasning er vigtig for at reducere tekniske ændringer under projektinstallation.

VS1-serien giver standardiserede installationsdimensioner inklusive monteringsposition, terminalarrangement og krav til kabinetgrænsefladen.

Dette standardiserede design giver kunderne mulighed for at vælge passende konfigurationer i henhold til systemkapacitet og kabinet krav.

Elektrisk styresystem

Pålidelig kontrolkredsløbsdesign

Kontrolsystemet påvirker direkte driftssikkerheden af ​​højspændingskoblingsudstyr.

Usune 36 kV højspændingsvakuumafbryderen vedtager et professionelt kontrolkredsløbsdesign med valgfri komponenter inklusive lukkespole, åbningsspole, hjælpekontakter, blokeringsspole, motorenergilagringssystem og overstrøm udløsespole.

Denne konfiguration giver ingeniører mulighed for at tilpasse kontrolsystemet i henhold til forskellige projektkrav.

Beskyttelsesfunktioner

Anti-bounce kontrol

Under elektrisk drift kan gentagne lukkesignaler forårsage unormale koblingshandlinger.

Det valgfri anti-bounce-relæ hjælper med at forhindre gentagne lukkeoperationer ved at afbryde lukkekredsløbet, når lukkesignalet forbliver aktivt for længe.

Denne funktion forbedrer driftsstabiliteten og beskytter den mekaniske betjeningsmekanisme mod unødvendig gentagelse handlinger.

Blokerende beskyttelse

Spærrefunktionen forhindrer forkert betjening, når kontrolbetingelserne ikke er opfyldt.

Når den sekundære styrestrømforsyning ikke er aktiveret eller ikke opfylder det nødvendige spændingsområde, vil blokeringen mekanisme forhindrer usikre lukkeoperationer.

Dette design forbedrer driftssikkerheden i komplekse højspændingsmiljøer.

Overstrømsbeskyttelse

Den valgfri overstrømsudløsningsfunktion giver intelligent fejlbeskyttelse.

Systemet modtager trefasede strømsignaler fra strømtransformerens sekundære side og sammenligner dem med forudindstillede værdier. Når strømmen overstiger indstillingsværdien, sender beskyttelsesenheden et udløsningssignal for at åbne afbryder og fuldfør fejlbeskyttelsesprocessen.

Ledningskonfiguration

Fleksible tilslutningsmuligheder

Forskellige projekter kan kræve forskellige styrekredsløbsarrangementer.

Produktet understøtter valgfri ledningskonfigurationer baseret på kundekrav, herunder kombinationer med anti-bounce-funktion, blokeringsfunktion og betjeningsmuligheder for strøm.

Det fleksible ledningsdesign tillader bedre integration med forskellige beskyttelses- og automatiseringssystemer.

Bemærkning om DC-strømtilslutning

Ved brug af jævnstrømsdrift skal polariteten af ​​de stiplede boksterminaler forblive konsekvente.

Motorens ledningspolaritet skal følge det specificerede kredsløbsdiagram for at sikre korrekt energilagringsdrift.

Ledningsdiagrammet repræsenterer afbryderen under testpositionstilstand uden energilagring og i åben tilstand.

Korrekt ledningsføring er afgørende for pålidelig drift af styresystemet.

Tekniske fordele

Højspændingsapplikationskapacitet

Usune 36 kV højspændingsvakuumafbryderen er udviklet til højspændingsdistributionssystemer, der kræver pålidelig koblingsydelse og langsigtet driftsstabilitet.

Dens optimerede mekaniske struktur, pålidelige vakuumafbrydelsesteknologi og fleksible kontrolkonfiguration gør den er velegnet til strømdistributionsprojekter, hvor sikkerhed og pålidelighed er nøgleovervejelser.

Nem systemintegration

For ingeniørvirksomheder og producenter af koblingsudstyr er kompatibilitet med eksisterende systemer et vigtigt valg faktor.

Den standardiserede struktur, flere muligheder for kabinetbredde og konfigurerbare kontrolkredsløb forenkler integrationen ind i forskellige højspændingsanlægsløsninger.

Produktsammenligning

Standardkonfiguration vs beskyttelseskonfiguration

Når kunderne vælger højspændingsafbrydere, er det ofte nødvendigt at balancere driftskrav og beskyttelse funktioner.

Forskellige muligheder for nuværende kapacitet

Forskellige strømsystemer kræver forskellige strømkapaciteter.

Valg af den korrekte strømværdi hjælper med at forbedre systemets effektivitet og forhindre overbelastning af udstyr.

Tekniske specifikationer

Bestillingsinformation

Nødvendige tekniske detaljer

For at sikre korrekt konfiguration skal kunderne stille fuldstændige tekniske krav inden bestilling.

Nøjagtige tekniske oplysninger hjælper med at forkorte ingeniørbekræftelsestiden og forbedrer projekteffektiviteten.

Kvalitetscertificering

Internationale produktionsstandarder

Usune anvender streng kvalitetsstyring gennem hele produktudvikling, fremstilling og test.

Disse certificeringer viser Usunes forpligtelse til at levere pålideligt højspændingsudstyr til globale kunder.

FAQ

Hvilke faktorer skal overvejes, når du vælger en 36 kV højspændingsvakuumafbryder?

Kunder bør overveje nominel spænding, nominel strøm, kabinetkompatibilitet, kontrolkrav og beskyttelse funktioner.

Kan afbryderen understøtte tilpassede kontrolfunktioner?

Ja. Funktioner såsom anti-bounce kontrol, blokeringsbeskyttelse og overstrømsudløsning kan konfigureres i henhold til projektets krav.

Hvorfor er kompatibilitet med kabinetdimensioner vigtig?

Korrekt mekanisk matchning reducerer installationsændringer og forbedrer systemintegrationseffektiviteten.

Hvilke beskyttelsesfunktioner er tilgængelige?

Produktet kan understøtte anti-bounce kontrol, blokeringsbeskyttelse og intelligente overstrømsudløsningsfunktioner.
