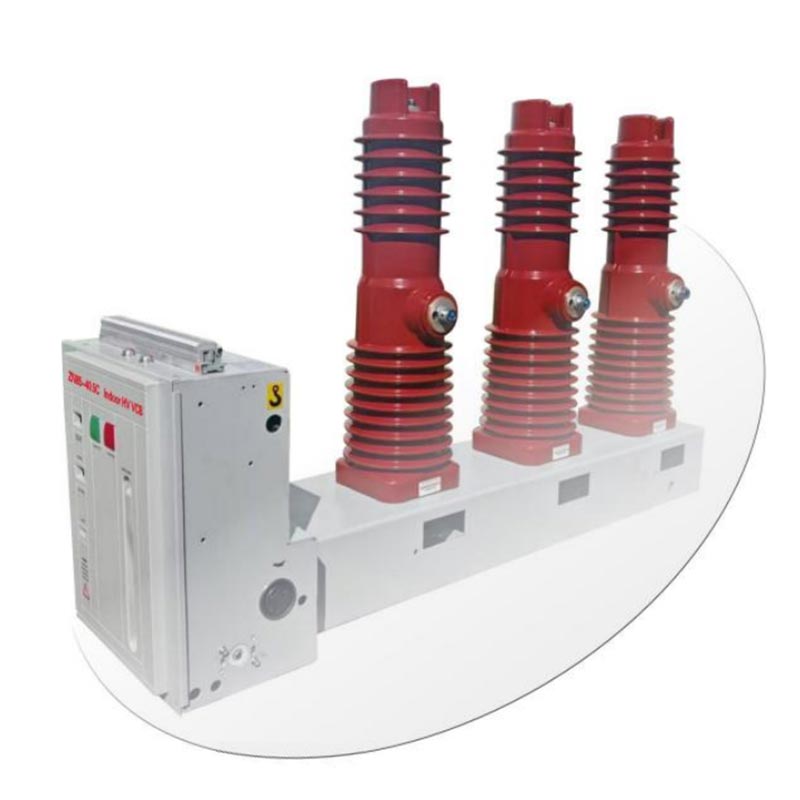

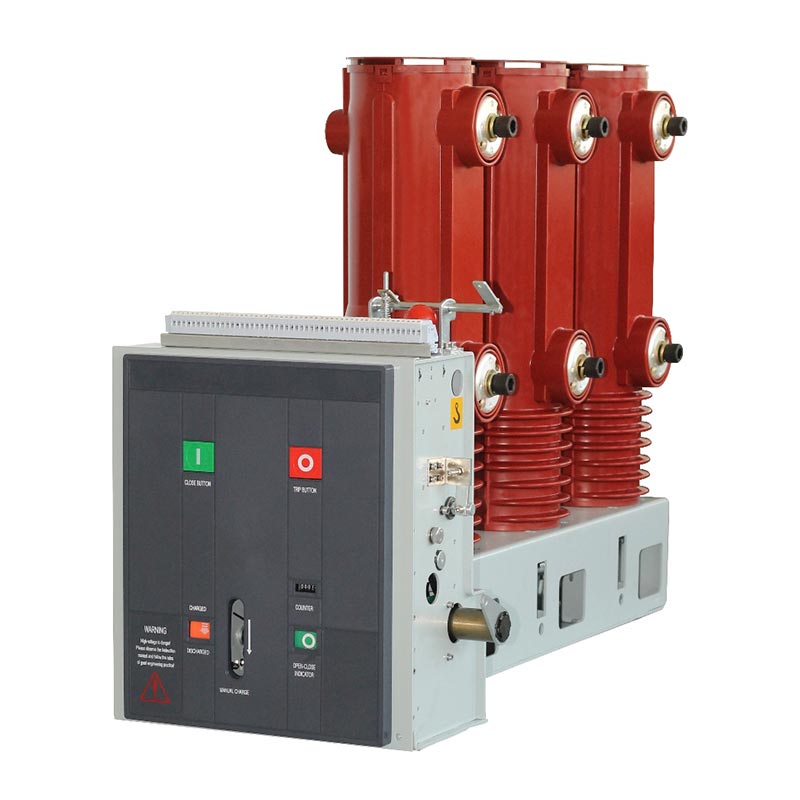

33kv indendørs Vcb vakuumafbryder

Usune 33kv indendørs Vcb Vakuum Circuit Breaker er en ny generations produkt designet baseret på avanceret koblingsudstyr R&D-koncepter og de faktiske behov på det globale eldistributionsmarked. Den er velegnet til trefaset AC 50Hz indendørs strømdistributionssystemer med en nominel spænding på 40,5kV (33kV driftsniveau), undertagende kerne funktioner såsom normal belastningsskift, fejlstrømafbrydelse, systemoverbelastningsbeskyttelse og udstyr sikkerhedsisolering.

Produktet opgiver komplekse og overflødige strukturer, vedtager en integreret ramme og modulopbygget layout, optimeret til fast sidemonteret installation i højspændingsanlæg. Det giver betydelige fordele i skabsplads tilpasning, overordnet strukturel stabilitet og senere drift og vedligeholdelse. Sammenlignet med konventionel indendørs vakuumafbrydere, den er mere tilpasselig til hyppige driftsforhold, har en længere mekanisk levetid og mere stabil drift konsistens, fuldt ud opfylder de kontinuerlige og pålidelige driftskrav af kritiske strømforsyningsforbindelser.

Kerneproduktfordele

1. Professionel R&D + Scenario-baseret design

Udviklet specifikt til at imødegå smertepunkterne ved praktiske applikationer i 33kV/40,5kV indendørs koblingsudstyr. vedtager professionel switchdesignlogik. Dens mekaniske udgangsegenskaber er perfekt afstemt med driftskrav til vakuumafbryderen. Alle strukturelle og ydeevne konfigurationer er designet til indendørs faste installationer, hyppige operationer, transformerstationer og industrielle energidistributionsscenarier. Den teknologien er moden og yderst praktisk til tekniske applikationer.

2. Real-World Testing + Stabil applikationsfeedback

33kV indendørs Vcb-vakuumafbryderen bruger en moden modulær fjederbetjeningsmekanisme. Dens transmission strukturen er enkel og pålidelig, uden komplekse eller let beskadigede transmissionsforbindelser. Verificeret i talrige industriel strømdistribution, opgraderinger af transformerstationer og minedriftsstrømforsyningsprojekter, viser det fremragende ydeevne i lukke- og åbningsnøjagtighed, mekanisk levetid og anti-interferensegenskaber.

3. Standardiseret ydeevne + komplette understøttende parametre

Driftsspolen, energilagringsmotoren og driftslogikken er alle designet i henhold til nominelle parametre. Den spændingstilpasningsområdet er klart, og hjælpekontaktens logik er pålidelig. Produktet lukker, åbning og energilagring er standardiseret med komplette dimensioner, grænseflader og ledninger konfigurationer. Det kan matches direkte med standard 33kV indendørs koblingsudstyr, der tilbyder stærk kompatibilitet og høj udskiftelighed.

4. Sikkert, stabilt og brugervenligt design

Udstyret med dobbelte elektriske/manuelle energilagringstilstande er statusindikatoren og hjælpekontakten synkroniseret. Et hydraulisk bufferabsorptionsdesign bruges i de senere stadier af udløsning, hvilket effektivt reducerer stødslid og forbedring af driftssikkerheden. Det giver klar feedback om energilagring og åbnings-/lukkestatus og undgår risiko for fejlbetjening og omfattende sikring af drifts- og vedligeholdelsessikkerhed på stedet.

Driftsstruktur og mekanisk system

Kernen i Usune ZN85C-40.5 33kV indendørs Vcb-vakuumafbryder bruger en dedikeret modulær fjederdrift mekanisme, som er installeret helt inde i udstyrets ramme og er en uundværlig kernekomponent i afbryderens overordnede struktur. Denne mekanisme er specielt designet til 40,5 kV indendørs fast-sidemonteret modeller, med en meget forenklet transmissionsstruktur og en mere rationel kraftfordeling.

Dens vigtigste strukturelle højdepunkt er dens perfekte tilpasning til afbryderens vertikale layout, giver mulighed for meget integreret samling med hovedkredsløbet og polsystemet. Mekanismens udgangskraftkurve matcher perfekt vakuumafbryderens operationelle krav, og undgår problemer såsom forkert betjening hastigheder, ustabilt kontakttryk og kort mekanisk levetid forårsaget af konventionelle mekanismer. Det er det særligt velegnet til de mekaniske egenskaber og driftsbetingelser for 40,5 kV indendørs vakuumkredsløb afbrydere.

Arbejdsprincip og driftsflow

1. Drift af energilagring

Afbryderens lukkekraft leveres udelukkende af lukkefjederens energilager, der understøtter både elmotordrift og manuel betjeningstilstande. Selv under strømafbrydelser eller vedligeholdelse sikrer den normal energilagring og backup lukning.

I elektrisk energilagringstilstand driver energilagringsmotoren fastgjort til mekanismens sideplade gearet transmissionssystem. I manuel energilagringstilstand trækker operatøren et dedikeret energilagringshåndtag, roterende gearakslen og gearsamlingen. Gennem friløbskoblingen roterer energilagerakslen synkront, strække lukkefjederen for at fuldføre energilagring.

Når energilageret er nået, låser energilagerpalen knastrullen og friløbskoblingen sikkert kobles automatisk fra. Samtidig får forbindelsespladen energilagringsindikatoren til at vende, viser indikatoren "energi lagret", og hjælpekontakten skifter for at afbryde motorstrømmen. Ved dette punkt, går afbryderen ind i lukke-klar tilstand, med en klar og pålidelig status.

2. Lukkedrift

Lukning kan opnås ved manuelt at trykke på lukkeknappen eller fjernbetjene den lukkende elektromagnet. Ved udløsning udløser energilagringsmekanismen pallåsen, og den forudlagrede lukkefjeder hurtigt trækker sig sammen, hvilket får knast, energilageraksel og overløbskobling til at bevæge sig synkront.

Knasten driver yderligere forbindelsesmekanismen, skubber den isolerede trækstang og bevæger kontakten mod lukningen position, komprimering af kontaktskivefjederen og etablering af det stabile kontakttryk, der kræves for nominel strømledning. Efter lukning låser lukkepalen mekanismens rulle og bibeholder den lukkede position; den energilagringsindikator og hjælpekontakt nulstilles automatisk og forbinder motorkredsløbet. Med en ekstern strømforsyning går den straks ind i genopladningstilstanden, lukke-/åbningsindikatoren skifter til "lukket" tilstand, og hoved- og hjælpekontakterne fuldfører synkron kobling.

3. Tripping Operation

Trip kan udløses på tre måder: manuelt via tripknappen, via en ekstern elektrisk overstrømsrelæ eller via en overstrømsudløser. Ved udløsning låses lukkelåsene op, hvilket frigiver låsetilstanden mellem mekanisme og rullerne.

Under den kombinerede virkning af kontaktfjederen og udløsningsfjederen kommer de bevægelige og stationære kontakter indeni vakuumafbryderkammeret på den faste pol adskilles hurtigt og pålideligt, hvilket opnår fejlstrøm eller belastning aktuelle afbrydelse. I de senere stadier af udløsningen absorberer den indbyggede hydrauliske buffer rester stødenergi, begrænser den endelige udløsningsposition, reducerer mekanisk stødstøj og slid og forlænger udstyrets samlede mekaniske levetid.

Vigtige elektriske og mekaniske parametre

Installationsmetode og dimensioner

Usune ZN85C-40.5 anvender en fast sidemonteret installationsstruktur, specielt designet til standard indendørs højspændingsanlæg. Den har høj kabinetkompatibilitet, bekvem montering, idriftsættelse og efterfølgende vedligeholdelse og understøtter tre almindelige ledningsinstallationsmetoder:

- Højre side udgående kabel type
- Top-indgående kabeltype
- Indbygningstype

De overordnede dimensioner overholder nøje de overordnede enhedsmatchningsspecifikationer (se figur 1 for detaljerede oplysninger monteringshulafstand, samlet længde, bredde, højde og samleskinneforbindelsesdimensioner), hvilket muliggør standardiseret udskiftning og ensartet kabinettilpasning, hvilket reducerer kundens design-, modifikations- og installationsomkostninger.

FAQ

Q1: Er dette produkt velegnet til både 33kV og 40,5kV strømsystemer?

A: Ja. Produktets nominelle designspænding er 40,5 kV, hvilket fuldt ud opfylder de konventionelle indendørs driftskrav af 33kV strømsystemer. Det har tilstrækkelige isolerings- og brudkapacitetsmargener og kan være sikkert og stabilt anvendt på 33kV indendørs koblingsanlæg i industri- og minevirksomheder, kraftværker og små og mellemstore transformerstationer.

Spørgsmål 2: Hvad hvis strømforsyningen på stedet er afbrudt, og energilagringen ikke kan fuldføres elektrisk?

A: Denne 33kV indendørs Vcb-vakuumafbryder er udstyret med et dedikeret manuel energilagringshåndtag. Når ekstern strømforsyning afbrydes eller motoren svigter, kan operatøren manuelt fuldføre lukningen og energien lagringsdrift gennem energilagringshåndtaget, opnåelse af normal lukkefunktion og væsentlig forbedring udstyrets nøddriftsevne under strømafbrydelse og vedligeholdelsesforhold.

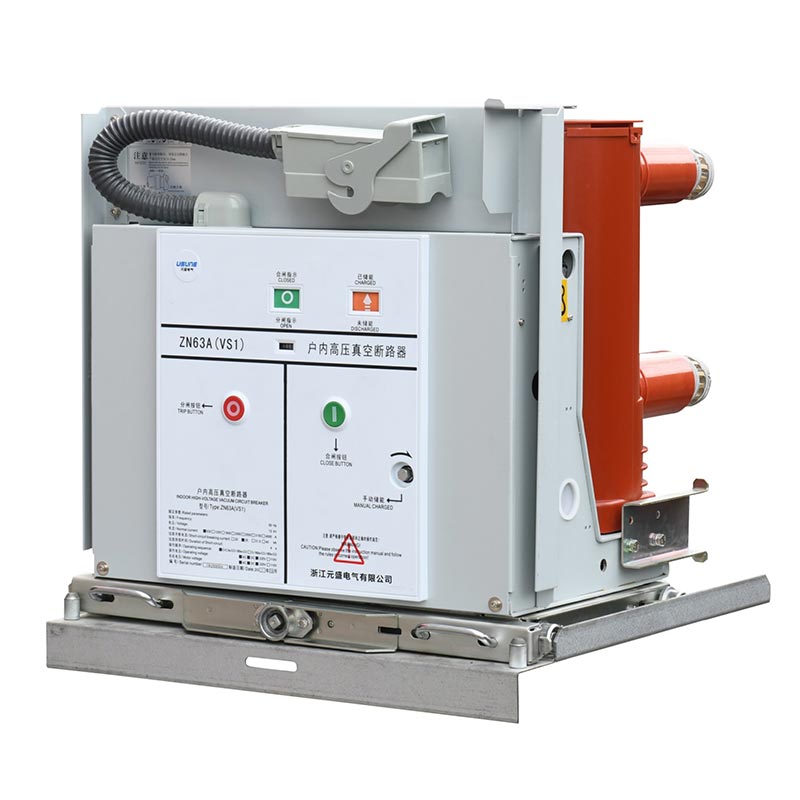

Spørgsmål 3: Hvad er de vigtigste fordele ved denne faste sidemonterede type sammenlignet med konventionel håndkærre-type vakuum afbrydere?

A: Denne sidemonterede faste model har stærkere strukturel stivhed og mindre radial installationsplads, hvilket gør den nemmere at matche med kompakt koblingsudstyr. Det giver også højere stabilitet under hyppig drift og vibrationer forhold. Installation, fastgørelse og efterfølgende vedligeholdelse er enklere, hvilket gør den mere velegnet til industri brugere, eftermonteringsprojekter og udskiftningsscenarier af ikke-fuld skuffetype med høje krav til faste og pålidelig drift.
