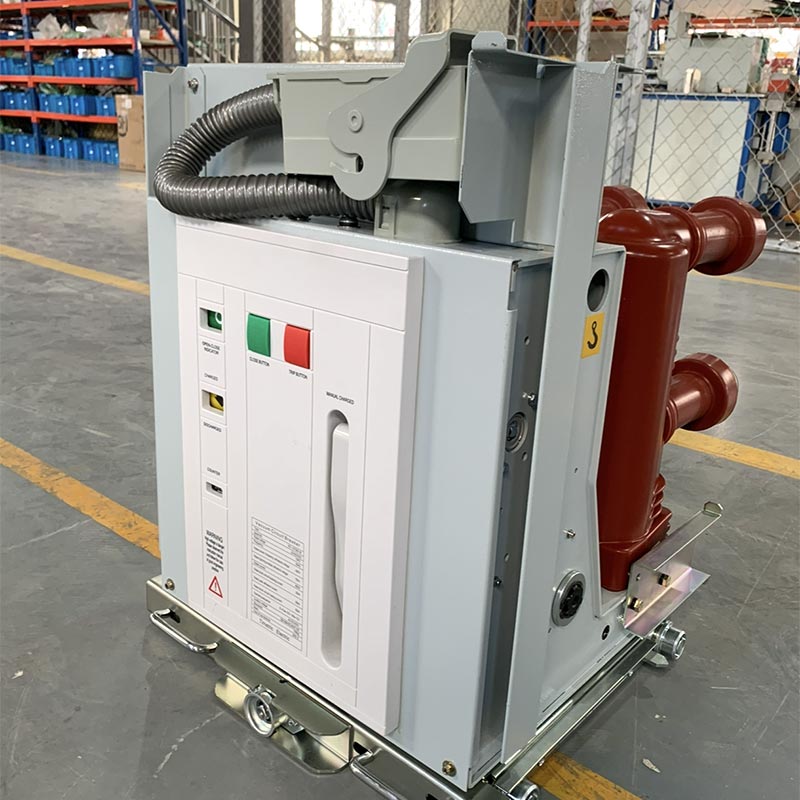

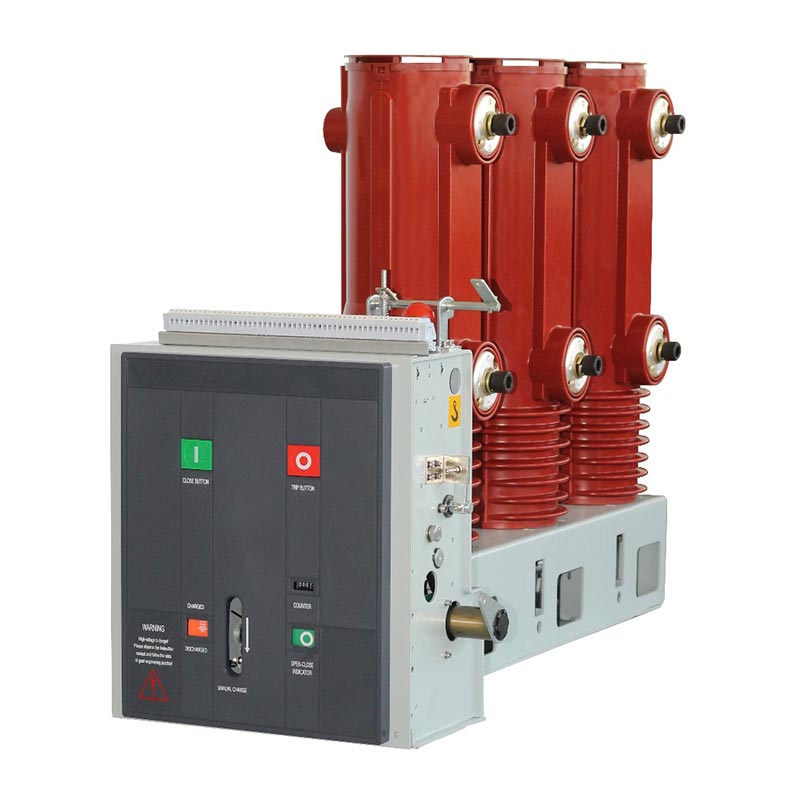

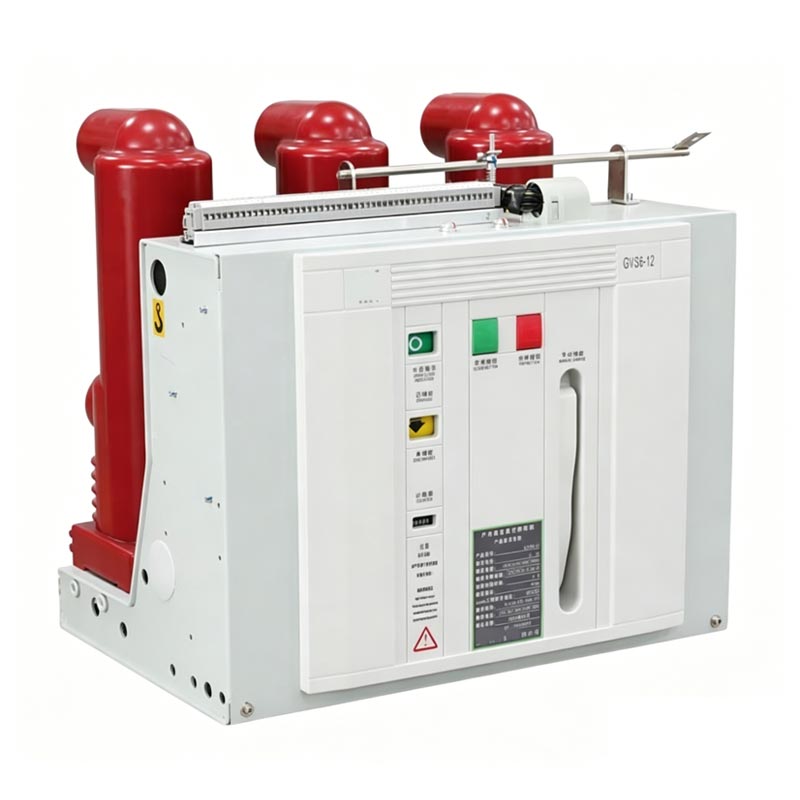

12 11kv Indendørs Vcb Vakuum Afbryder

Usune VS-12 (VEP-12) serie 12 11kv indendørs Vcb vakuumafbrydere er højtydende indendørs højspænding koblingsudstyr, der integrerer kontrol- og beskyttelsesfunktioner, hovedsagelig brugt i 12/11kV indendørs mellemspændingsstrøm distributionssystemer. Som producent med speciale i forskning og udvikling og produktion af højspænding elektrisk udstyr, Usune har en standardiseret fabrik i Kina, der integrerer R&D, produktion, test og eftersalgsservice for at sikre, at hvert produkt opfylder nationale og internationale industristandarder. Produktet tilbyder både faste og skuffe-type installationsmuligheder, hvilket giver mulighed for fleksibel integration med forskellige koblingsudstyr til opfylde installationsbehovene i forskellige scenarier såsom industriværksteder, strømfordelingsrum og erhvervsbygninger.

Kernefordelen ved 12 11kv indendørs Vcb vakuumafbryder ligger i dens vedtagelse af tredje generation solid-indkapslet isoleringsteknologi, et betydeligt gennembrud i udviklingen af vakuumafbryder isoleringsteknologi. Fra førstegenerations luftisolering og andengenerations kompositisolering til nutidens tredje generation solid-indkapslet isolering, Usune har løbende optimeret isoleringsstrukturen og løst smertepunkterne ved traditionelle produkter, der er modtagelige for miljøpåvirkninger og har dårlig stabilitet, dermed drevet den teknologiske opgradering af vakuumafbrydere i industrien.

Udvikling af isoleringsteknologi

Polisoleringen af ​​vakuumafbrydere har gennemgået tre generationer af teknologiske opgraderinger. Usune VS-12 (VEP-12)-serien anvender den mest avancerede tredje generations solid-indkapslede isoleringsteknologi, hvilket opnår et kvalitativt spring:

1. Førstegenerations luftisolering

Strømførende dele er fuldstændigt udsat for luften. Isoleringsniveauet er stærkt påvirket af miljøfaktorer som f.eks som fugt, støv, transportpåvirkninger og smådyr, hvilket resulterer i dårlig stabilitet og høj fejlrate.

2. Andengenerations kompositisolering

Lysbueslukningskammeret er beskyttet af en epoxyharpiksbøsning, men højspændingsspændingsførende dele er ikke fuldstændig forseglet og er stadig påvirket af eksterne faktorer såsom støv, fugt og insekter, grundlæggende løse miljøtilpasningsproblemet.

3. Tredje generations solid-indkapslet isolering (brugt i Usune VS-12-serien)

Gennem APG-teknologi er lysbueslukningskammeret og øvre og nedre udgående terminaler indkapslet med epoxyharpiks. Dette reducerer ikke kun volumenet af lysbueslukningskammeret, men isolerer også fuldstændigt udstyr fra påvirkning af det ydre miljø (støv, fugt osv.), hvilket forbedrer vejret betydeligt modstand og driftsstabilitet. Epoxyharpiksen tjener også som primær isolering og mekanisk støtte, med overlegen elektrisk felt og spændingsfordeling sammenlignet med forskellige uregelmæssigt udformede isoleringsskillevægge strukturer, der sikrer langsigtet stabil drift af udstyret.

Kerneproduktfordele

1. Fremragende isoleringsevne

Ved at bruge tredje generations solid-indkapslet isoleringsteknologi er den upåvirket af det ydre miljø, har høj isoleringssikkerhed og undgår effektivt isoleringsfejl forårsaget af miljøfaktorer.

2. Overlegen elektromekanisk ydeevne

Lang mekanisk levetid (op til 20.000 cyklusser, 10.000 cyklusser for 50KA-klassificering), høj nominel kortslutningsbrudstrøm (20-40KA), hurtig åbnings- og lukkehastighed, der muliggør hurtig fejlisolering og beskytter sikker drift af strømsystem.

3. Kompakt struktur og fleksibel installation

Solid-indkapslingsteknologi reducerer produktstørrelsen; faste og skuffe-type muligheder er tilgængelige, giver mulighed for fleksibel integration med diverse koblingsanlæg og tilpasningsevne til begrænset installationsplads i indendørs distribution værelser.

4. Lave vedligeholdelsesomkostninger

Den solide indkapslingsstruktur forhindrer spændingsførende dele fra ekstern korrosion, hvilket reducerer vedligeholdelsesfrekvensen og opnåelse af vedligeholdelsesfri primær drift, hvilket væsentligt sparer brugernes efterfølgende vedligeholdelsesomkostninger.

5. Streng kvalitetskontrol

Som en professionel producent har Usune etableret et omfattende kvalitetskontrolsystem på kinesisk fabrikken. Hvert produkt gennemgår streng ydeevnetest, før det forlader fabrikken for at sikre, at parametrene opfylder standarder og kvaliteten er pålidelig.

Nøgle tekniske parametre

Usune VS-12 (VEP-12) serie 12 11kv indendørs Vcb Vakuum Circuit Breaker kan prale af fremragende tekniske parametre, opfylder fuldt ud kravene til 12/11kV mellemspændingsstrømdistributionssystemer. Nøglespecifikationer er vist i nedenstående tabel (parametre gælder for indenlandsk producerede lysbueslukkende kamre):

Praktisk ansøgningssag

For at verificere pålideligheden og anvendeligheden af Usune VS-12 (VEP-12) serie 12 11kv indendørs Vcb vakuumkredsløb Breaker, dette produkt blev med succes anvendt til et energidistributionsrenoveringsprojekt i et stort kemikalie industripark i det østlige Kina (et centralt lokalt industriel opgraderingsprojekt). Parken har komplekse driftsforhold, høj luftfugtighed, høje støvniveauer og hyppige ændringer i strømbelastningen. Eksisterende afbrydere ofte oplevet isoleringsfejl på grund af miljøfaktorer, hvilket påvirker normal produktion i parken.

Efter en dybtgående undersøgelse og sammenligning valgte parken Usune som sin udpegede leverandør, idet den valgte 36 Usune VS-12 (VEP-12) serie faste indendørs VCB'er, alle fremstillet af Usune på dens kinesiske fabrik. Dette produkt bruger tredje generation af solid-indkapslet isoleringsteknologi, der effektivt modstår virkningerne af høj luftfugtighed og støv i industriparken. Dens nominelle kortslutningsbrudstrøm på 31,5 kA opfylder fuldt ud strømbeskyttelsen behov for højeffektudstyr i parken.

Siden den officielle idriftsættelse i oktober 2024 har 36 VCB-enheder fungeret stabilt i over seks måneder uden nogen isolering eller driftsfejl, hvilket opnår en gennemsnitlig fejlrate på 0. Dette reducerer parkens elsystemdrift og vedligeholdelsesomkostninger, der sikrer kontinuerlig og stabil drift af produktionsudstyr. Projektet har været meget anerkendt af parkledelsen, og Usune er blevet et langsigtet kraftudstyr leverandør til parken.

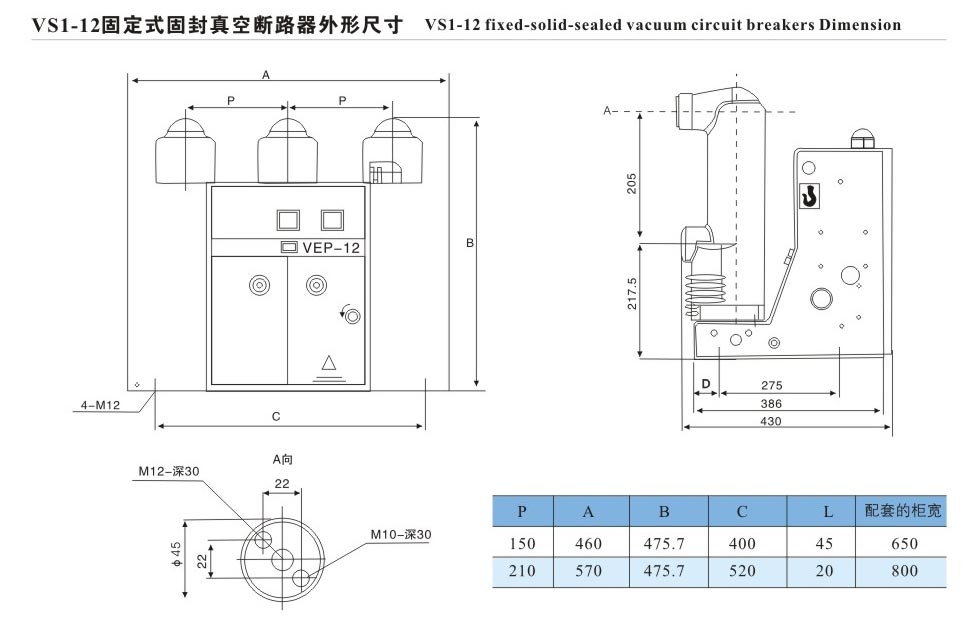

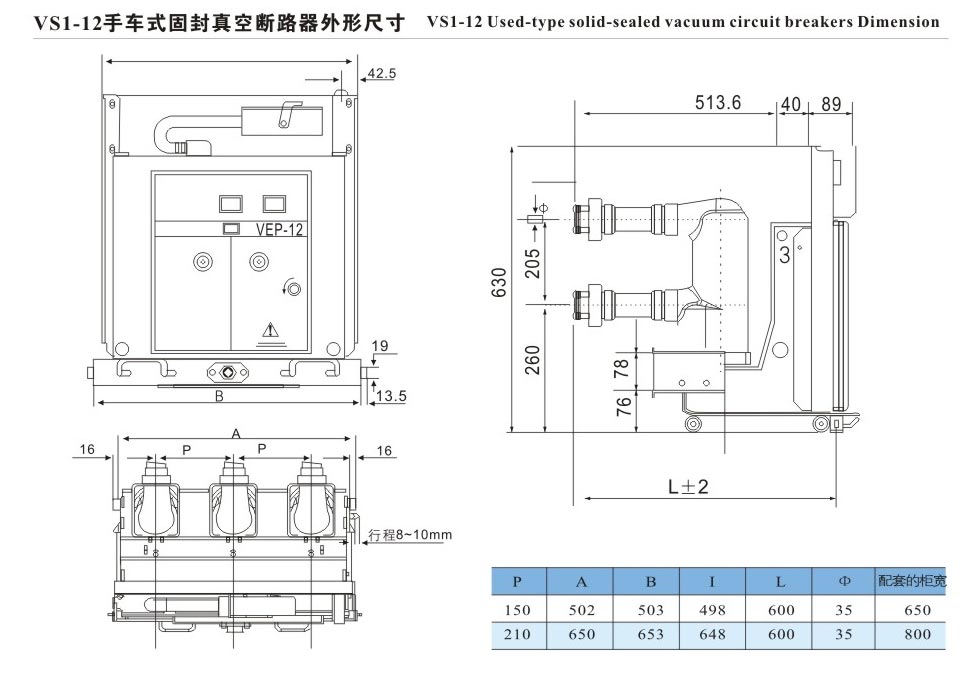

Ydre dimensioner

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

FAQ

Q1: Hvad er levetiden for Usune VS-12 (VEP-12) serie 12 11kV indendørs Vcb vakuumafbryder, og hvad er der behov for vedligeholdelse under brugen?

A1: Produktets mekaniske levetid er op til 20.000 cyklusser (10.000 cyklusser for 50kA-klassen), og den nominelle strøm brydecyklus er 20.000 cyklusser (10.000 cyklusser for 50kA klasse). Takket være vedtagelsen af tredje generation solid-seal isoleringsteknologi, den primære side af produktet er vedligeholdelsesfri. Ved daglig brug, kun periodisk inspektioner af det sekundære kredsløb og betjeningsmekanismer (såsom energilagringsmotoren og drift spænding), rengøring af udstyrets overflade og forebyggelse af støvophobning er påkrævet for effektivt at udvide udstyrets levetid.

Q2: Kan Usune VS-12 (VEP-12) serie VCB bruges i barske indendørs miljøer (såsom høj luftfugtighed og støv)?

A2: Ja. Produktet bruger tredje generations solid-seal isoleringsteknologi, der indkapsler lysbuen kammer og øvre og nedre udgående terminaler med epoxyharpiks ved hjælp af APG-processen. Dette isolerer fuldstændigt højspændingsstrømførende komponenter fra det ydre miljø, hvilket forhindrer dem i at blive påvirket af støv, fugt, insekter osv. Den udviser fremragende vejrbestandighed og miljøtilpasningsevne, hvilket gør den perfekt egnet til barske indendørs miljøer såsom høj luftfugtighed, støvede industriværksteder, kemiske anlæg og miner. Faktisk ansøgningssager i East China Chemical Industrial Park bekræfter også dette.
