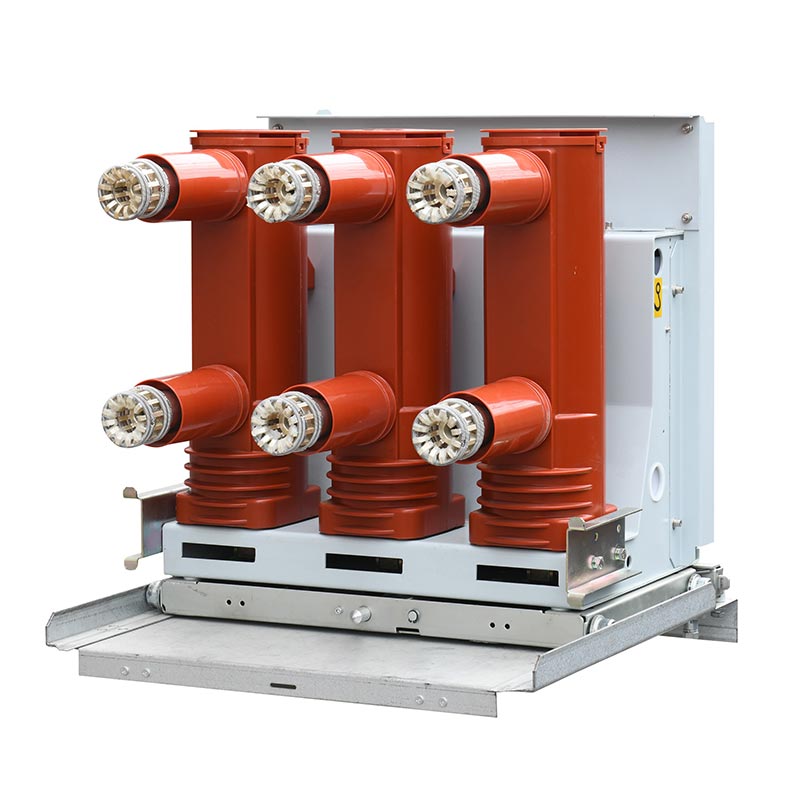

24kv Vakuum Afbryder

24kV vakuumafbryderen har et integreret layout, understøtter både manuel og elektrisk energilagring og er nem at betjene. Hovedkredsløbet kræver ingen yderligere vedligeholdelse. Vakuumafbryderen er indkapslet ved hjælp af APG teknologi, der giver beskyttelse mod forurening og krybning, forlænger dens levetid og reducerer vedligeholdelsen omkostninger. Den inkorporerer en omfattende anti-fejlbetjening aflåsemekanisme for at sikre udstyr og personale sikkerhed. Bueslukningskammeret opretholder et stabilt vakuum med åbning ≤50ms og lukning ≤100ms, hvilket giver hurtig svar. Den er kompatibel med forskellige sekundære styrespændinger for at opfylde forskellige strømforsyningskrav.

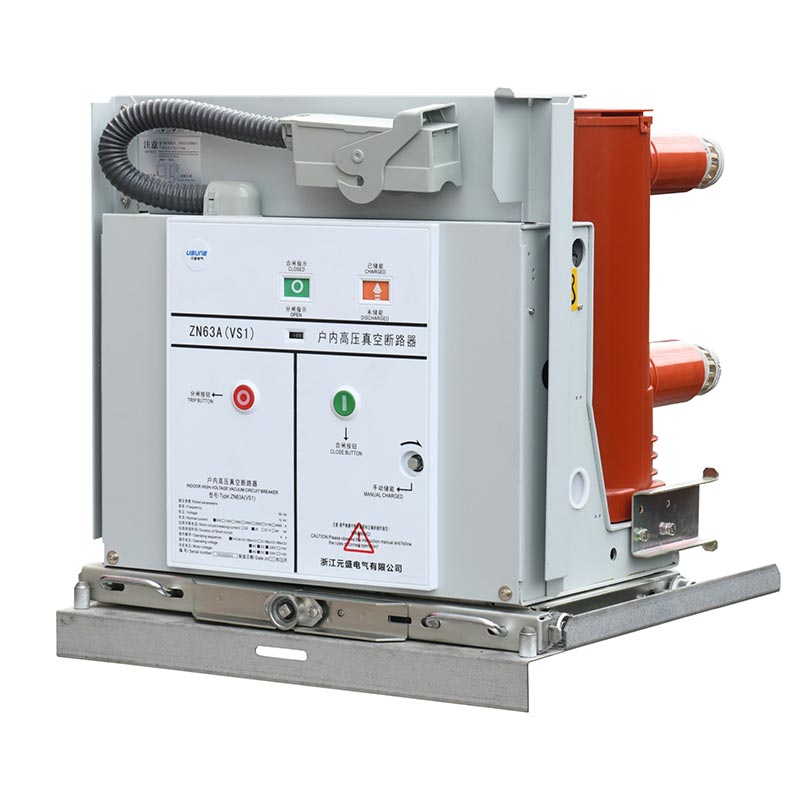

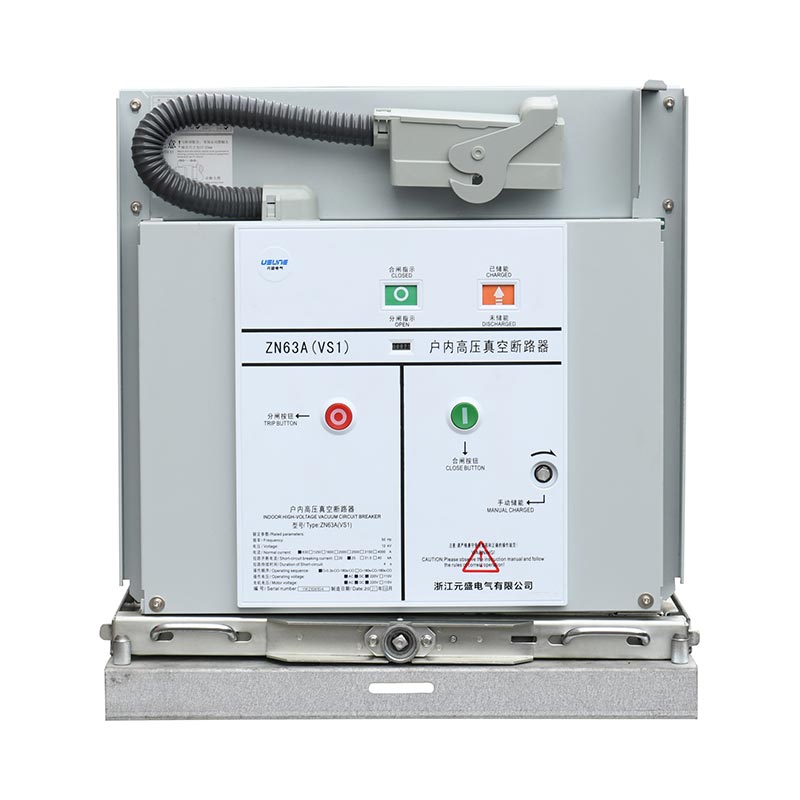

24kV vakuumafbryderen er tilgængelig i stationære og håndbetjente modeller, kompatibel med forskellige koblingsudstyr. Nominel strøm varierer fra 630A til 4000A, og kortslutningsstrøm fra 20kA til 50kA. Fleksibelt udvalg baseret på brugernes behov giver mulighed for tilpasning til hyppige driftsscenarier. Som en professionel producent udnytter Usune modne produktionsprocesser, streng kvalitetskontrol og omfattende teknisk support for at levere høj ydeevne vakuumafbrydere til globale brugere. Ydermere opnår Usune ved at bruge erfarne leverandørressourcer effektivt forsyningskædesamarbejde, der sikrer rettidig produktlevering og stabil kvalitet.

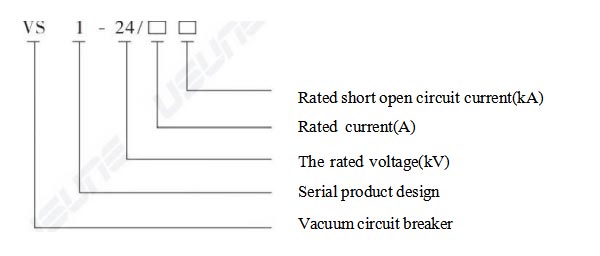

Betydningsmodeller

Kerne tekniske parametre

1.Grundlæggende elektriske parametre

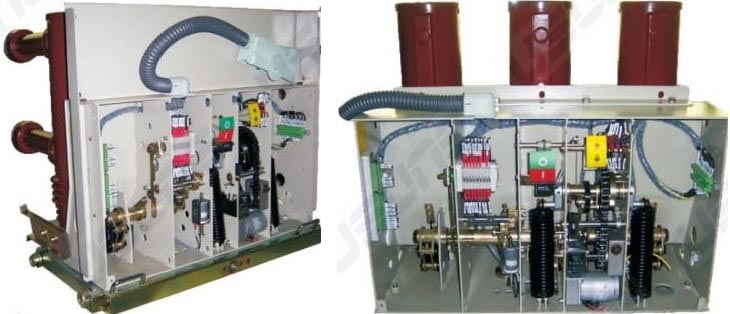

2. Strukturelle nøgleparametre

- Kontaktafstand: 13±1mm;
- Overvandring: 3,5±0,5 mm;
- Gennemsnitlig åbningshastighed: 0,9-1,2m/s;
- Gennemsnitlig lukkehastighed: 0,5-0,8m/s;
- Tilladt slidtykkelse af bevægelige og stationære kontakter: ≤3 mm;
- Hovedledende kredsløbsmodstand: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), hvilket sikrer stabil ledningsevne.

3. Miljøtilpasningsparametre

Driftstemperatur: -15℃~+40℃; Daglig relativ luftfugtighed ≤95%, Månedlig relativ luftfugtighed ≤90%; Højde ≤1000m (tilpasses til specielle højder); Seismisk intensitet ≤8 grader; Velegnet til steder fri for dryppende vand, brændbare og eksplosive materialer, ætsende gasser og kraftige vibrationer; tilpasses klimaet i de fleste dele af Kina.

Gældende scenarier

Usune 24kV vakuumafbryder, med sin overlegne ydeevne, er meget udbredt i følgende scenarier, dækker flere felter såsom energi, industri og infrastruktur:

1. Kraftværker og understationer: Som det centrale kontrol- og beskyttelsesudstyr til strømfordelingskredsløb er det bruges til at afbryde og lukke kredsløbsstrømme og beskytte kritisk udstyr såsom transformere og samleskinner mod overbelastning og kortslutningsskader;
2. Industrielle virksomheder: Velegnet til højspændingsstrømdistributionssystemer i industrier som metallurgi, kemiteknik, maskinfremstilling og tekstiler, der opfylder behovene for hyppige opstart og nedlukninger af produktionsudstyr og store belastningsudsving;
3. Infrastruktur: Bruges til højspændingsstrømdistribution i bytransport, højhuse og kommerciel komplekser, der sikrer stabil strømforsyning og forbedrer strømpålidelighed;
4. Nyt energifelt: Velegnet til at understøtte strømdistributionssystemer af solcelleanlæg og vindkraft anlæg, der besidder gode anti-interferensegenskaber og tilpasser sig belastningsegenskaberne for ny energikraft generation.

Real-world Application Case Study

Casestudie: Opgraderingsprojekt for højspændingsstrømdistributionssystem i en stor kemisk industripark

1. Projektbaggrund

De eksisterende afbrydere i parken led af utilstrækkelig pålidelighed og høje vedligeholdelsesomkostninger, nødvendiggør en opgradering til 24kV vakuumafbrydere med høj pålidelighed, lav vedligeholdelse og kompatibilitet med det ætsende kemiske miljø.

2. Løsning

32 Usune håndbetjente afbrydere (1600A/31,5kA) blev valgt. Isoleringsstruktur var optimeret til øget korrosionsbestandighed. Installationsvejledning og teknisk træning blev leveret for at sikre til tiden levering.

3. Ansøgningsresultater

Udstyret fungerede stabilt og uden fejl, hvilket reducerede vedligeholdelsesomkostningerne med 60 %. Det var kompatibelt med eksisterende koblingsanlæg, hvilket forkorter byggecyklussen. Parken har udpeget Usune som en langsigtet partner.

Produktions- og Supply Chain Assurance

1. Produktionssikring

Usune besidder en moderne fabrik, der overholder internationale og nationale standarder. Hvert produkt gennemgår strenge krav fabrikstestning, og der er etableret et kvalitetssporbarhedssystem i fuld proces.

2. Supply Chain Assurance

Langsigtet samarbejde med leverandører af høj kvalitet, brug af kendte mærker til kernekomponenter og optimeret forsyning kædeledelse sikrer rettidig levering af produkter.

3. Eftersalgsservice

Vi tilbyder installationsvejledning, teknisk træning og fejlfindingstjenester. Gratis reparation og udskiftning af dele tilbydes i garantiperioden, og livstids teknisk support ydes efter garantiperioden.

Produktkonfiguration og bestillingsinstruktioner

1. Valgfri konfigurationer

- Driftsmetode: Manuel + lagring af elektrisk energi (standard);
- Beskyttelsesenheder: Valgfri overstrøms-, underspændings-/spændingstabsudkoblingsenheder;
- Jordingsenheder: Valgfri 650W, 800W, 1000W brede jordingsløsninger;
- Hjælpekomponenter: Valgfrie antipumperelæer, låseelektromagneter osv.

2. Bestillingsoplysninger Bestillinger skal angive

Produktmodel, installationsmetode og mængde; nominelle parametre; valgfri konfigurationer; sekundær kontrol spænding; reservedele og specielle krav
