Hvorfor er ringhovedenhed med afbryder det bedste valg til moderne strømdistribution?

Artikel abstrakt

Med den kontinuerlige opgradering af bystrømsnet, ny energiproduktion og industrielle strømforsyningssystemer er kompakte, intelligente og lav-vedligeholdelsesmæssige mellemspændingsanlæg blevet et uundværligt kerneudstyr til energidistributionsteknik. DeRinghovedenhed med strømafbryder, repræsenteret af XGN15-serien SF6 luftisoleret ringhovedenhed, har gradvist erstattet traditionelt omfangsrigt koblingsudstyr på grund af dets lille fodaftryk, stabile ydeevne og stærke skalerbarhed. Denne blog tager produkterne fremstillet afZhejiang Usune Electric Co., Ltd.som kerne, introducerer omfattende produktfunktioner, komplette tekniske parametre, intern struktur, driftsspecifikationer, applikationsscenarier og understøttende tjenester.

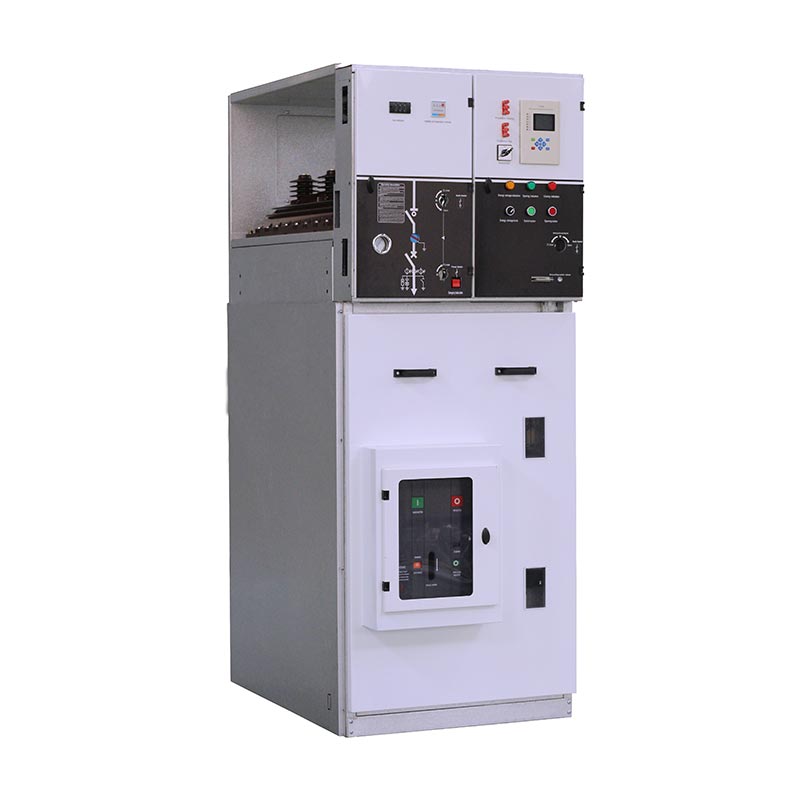

1. Oversigt overRinghovedenhed med strømafbryder

De Ringhovedenhed med strømafbryderer et metalindkapslet modulært koblingsudstyr specielt udviklet til 12kV til 36kV mellemspændingsstrømfordelingssystemer. Ved at anvende avanceret SF6 svovlhexafluorid-belastningskontakt og luftisoleringsteknologi integrerer den kredsløbsbrud, beskyttelse, overvågning og sammenlåsningsfunktioner i ét kabinet. Udviklet og produceret selvstændigt afZhejiang Usune Electric Co., Ltd., XGN15-seriens produkt har et kompakt layout, fleksibel betjening og pålidelig mekanisk interlock.

Til forskel fra konventionelle koblingsskabe er denne ringhovedenhed designet til automatisering af strømdistribution. Det reducerer i høj grad vanskeligheden ved konstruktion på stedet og senere vedligeholdelse og er velegnet til forskellige snævre installationsrum. Understøttet af virksomhedens komplette R&D, produktions- og testsystem overholder hvert produktionsled strengt internationale standarder, hvilket sikrer langsigtet stabil drift af produkter i komplekse strømdistributionsmiljøer. Det er blevet bredt promoveret i by- og landdistriktsrenovering af elnet, industriel og civil strømforsyning, ny energi og andre områder i ind- og udland.

2. Kernefordele og produktfunktioner

Ringhovedenheden med strømafbryderskiller sig ud på markedet for mellemspændingskoblingsudstyr med flere kernestyrker. Kombineret med uafhængig R&D-teknologi og optimeret design er dens vigtigste fordele opsummeret som følger:

•Diversificeret hovedafbryderkonfiguration: Udstyret med egenproduceret SF6 belastningskontakt som standard, som har lang levetid, stabil drift og lave vedligeholdelsesomkostninger. Brugere kan også vælge at installere vakuumafbrydere for at forbedre brudkapaciteten og sikkerhedsbeskyttelsesniveauet, tilpasse sig forskellige strømfordelingskrav.

•Dobbelt betjening og intelligent opgradering: Understøtter både manuelle og elektriske betjeningstilstande for at imødekomme forskellige betjeningsvaner på stedet. Det kan matches med FTU- og RTU-enheder for at realisere fjernstyring, fjernsignalering, fjernmåling og fjernjustering, fuldt ud at opfylde de "fire fjerntliggende" krav til distributionsautomatisering og realisere intelligent netstyring.

•Avanceret overvågnings- og beskyttelsesteknologi: Indbyggede højpræcisionssensorer og beskyttelsesrelæer, som kan overvåge udstyrets driftsstatus i realtid, hurtigt reagere på fejl og effektivt beskytte sikkerheden for strømfordelingssystemer og operatører.

•Let og udvidelig struktur: Vedtager optimeret monteringsskema, som er praktisk til transport, hejsning og installation. Det modulære design understøtter fri kombination og senere kapacitetsudvidelse, der fleksibelt kan klare markedets skiftende strømbehov.

•Høj sikkerhed og kompakt størrelse: Luftisoleringsstruktur + pålidelig mekanisk låseanordning, der effektivt forhindrer fejlbetjening. Den lille skabsstørrelse sparer gulvplads, hvilket er det foretrukne udstyr til understationer og fordelingsrum med begrænset plads.

3. Strenge arbejdsforhold

For at sikre en stabil og sikker drift afRinghovedenhed med strømafbryder,udstyret har klare krav til driftsmiljøet. Alle produkter er testet i overensstemmelse med følgende standarder:

1.Maksimal højde: ≤1000m

2.Omgivelsestemperaturområde: -35℃ ~ 45℃, den maksimale temperaturforskel må ikke overstige 25℃

3. Luftfugtighedsstandard: Gennemsnitlig daglig relativ luftfugtighed ≤95%; Gennemsnitlig månedlig relativ luftfugtighed ≤90 %

4.Seismisk modstand: Tilpas til seismisk intensitet på 8 grader og derunder

5. Krav til stedet: Ingen alvorlige vibrationer, stød, åben ild, kemisk korrosion og eksplosionsfare

Bekræft venligst miljøet på stedet før installation for at forlænge udstyrets levetid og undgå driftsfejl.

4. Udfyld tekniske parametre

Følgende tabel viser alle standard tekniske parametre i XGN15-serienRinghovedenhed med strømafbryder, der dækker 12kV, 24kV og 36kV tre almindelige spændingsniveauer, til din indkøbs- og tekniske designreference:

5. Kabinetkonfiguration og dimensioner

DeRinghovedenhed med strømafbryderunderstøtter flere kabinettyper og fleksibel komponentkonfiguration. Forskellige kabinetter har tilsvarende størrelsesstandarder for 12kV, 24kV og 36kV systemer, som vist i nedenstående tabel:

6. Intern struktur og driftsmekanisme

6.1 Overordnet kabinetstruktur

Skabet afRinghovedenhed med strømafbryderer opdelt i øvre og nedre uafhængige enheder, med klar skillevæg og stærk sikkerhed:

1. Skinnerum: Placeret i den øverste del af kabinettet løber hovedskinnen gennem hele koblingsudstyrsgruppen for at realisere kraftoverførsel mellem skabene.

2. Hovedafbryderrum: Udstyret med epoxyharpiksindkapslet SF6 belastningskontakt, med et observationshul og valgfri SF6 gastæthedsmåler.

3.Kabelrum: Rummelig plads til kabelføring, som kan udstyres med lynafleder, strømtransformator og andet tilbehør. Bundpladen og skabslågen er aftagelige for nem kabelinstallation.

4.Betjeningsmekanisme & lavspændingskontrolrum: Udstyret med mekanisk interlock, positionsindikator, hjælpekontakter, tripspole og andre komponenter, der understøtter forskellige kontrolsløjfer og måleinstrumenter.

XGN15 V-modulring-hovedenheden er sammensat af vakuumafbryder, SF6-afbryder, interlockmekanisme og jordingskontakt. Installationsmetoderne er frontfaste og laterale faste. Afbryderen og belastningsafbryderen kan låses sammen for at forhindre fejlbetjening.

6.2 To typer betjeningsmekanismer

•Type K (dobbeltfunktions enkeltfjedermekanisme): Belastningskontakten betjenes uafhængigt af håndtaget eller motoren; jordingskontakten drives af kompressionsfjeder og betjenes af et separat håndtag.

•Type A (dobbeltfunktions-dobbeltfjedermekanisme): Belastningskontakten anvender fjederenergilagring, støttehåndtag, motor eller knapudløsning. Jordingskontakten betjenes af et uafhængigt håndtag med fjederdrev.

7. Standard betjeningsvejledning

Alle operationer afRinghovedenhed med strømafbryderskal udføres med skabslågen lukket. Operatører skal følge den standardiserede proces:

7.1 Tænd drift

1. Bekræft, at skabslågen er helt lukket, indsæt betjeningshåndtaget i det øverste hul, og drej 180° mod uret, indtil lyden fra bremseadskillelse høres, og jordingskontakten er frakoblet.

2. Indsæt håndtaget i det nederste hul og drej 180° med uret, indtil lukkelyden høres. Indikatoren er i arbejdsposition, og tændingen er fuldført.

7.2 Sluk-funktion

1. Indsæt håndtaget i det nederste hul og drej 180° mod uret for at afbryde strømmen; hvis udstyret med en knap, tryk direkte på trip-knappen.

2.Tjek, at live-displayet er helt slukket for at bekræfte, at kabelrummet er strømløst. Indsæt håndtaget i det øverste hul, og drej 180° med uret for at lukke jordingskontakten. Skabsdøren låses op, og slukningsoperationen er fuldført.

Bemærk: Kontroller SF6-trykmåleren før hver skiftoperation for at sikre, at udstyret fungerer inden for det normale trykområde.

8. Transport, opbevaring og daglig vedligeholdelse

8.1 Transport og opbevaring

•Når skabet er fastgjort på bundpladen, kan det transporteres med gaffeltruck; ellers skal du bruge integreret hejsning. Udstyret skal holdes lodret under transport og må ikke væltes.

•Styreanlægget må ikke opbevares udendørs i længere tid for at undgå fugt, støv og korrosion.

8.2 Vedligeholdelsesregler

1. Udstyret er vedligeholdelsesfrit inden for 3 år under normale driftsforhold, og fjederens betjeningsmekanisme behøver ikke smøring.

2.Den regelmæssige vedligeholdelsescyklus er 1 år. Vedligeholdelsesindholdet omfatter tilspænding af alle elektriske stik, støvsugning og inspektion af interne komponenter.

3. Udfør lukke- og åbningstests for alle kontakter og jordingskontakter regelmæssigt, og test den elektriske sløjfe for at sikre fleksibel drift.

4. Efterse og fejlret relæbeskyttelsesenheder, før de tages i brug.

9. Leveringsdokumenter & ordrevejledninger

9.1 Vedhæftede dokumenter og tilbehør

Hvert sæt afRinghovedenhed med strømafbryderleveres med komplette materialer: Produktcertifikat, betjeningsvejledning, tekniske designtegninger og et sæt specialbetjeningshåndtag.

9.2 Bestillingsoplysninger påkrævet

Kunder skal give følgende oplysninger, når de afgiver ordrer: Hovedkredsløbsdiagram, installationsplan for koblingsanlæg, komponentmodel, skematiske hjælpekredsløb og andre specielle tekniske krav, for at sikre, at produkterne er tilpasset nøjagtigt.

10. Virksomhedens styrke:Zhejiang Usune Electric Co., Ltd.

Zhejiang Usune Electric Co., Ltd. blev grundlagt i 2011 og er beliggende i Yueqing Economic Development Zone, en berømt elektrisk produktionsbase i Kina. Virksomheden har en registreret kapital på 8 millioner amerikanske dollars, et 4300㎡ moderne produktionsværksted og mere end 100 professionelle medarbejdere. Efter mange års udvikling har det bygget tre kerneproduktionslinjer: lav- og mellemspændingskoblingsproduktionslinje, højspændingsafbryderproduktionslinje og epoxyharpiksinjektionsproduktionslinje.

Virksomheden integrerer R&D, produktion og salg med en komplet produktmatrix, der dækker høj- og lavspændingskoblingsudstyr, transformere, gensidige induktorer, højspændingsafbrydere og afbrydertilbehør. Det har bestået ISO 9001, ISO 14001 og ISO 45001 certificeringer og er blevet en kvalificeret leverandør af State Grid Corporation of China og China Railway Construction Corporation. Med mere end 14 års brancheerfaring har virksomheden et erfarent R&D-team og et strengt QC-system, der understøtter OEM-tilpasning. Den konventionelle produktionscyklus kontrolleres inden for 15-20 dage, og alle produkter er udstyret med komplette testrapporter for at garantere pålidelig kvalitet.

11. Typiske projektreferencer

DeRinghovedenhed med strømafbryderer blevet anvendt i mange nøgleprojekter i ind- og udland og har akkumuleret rig ingeniørerfaring:

•Aerospace-lanceringsprojekter

•Huaneng Group kemiske anlæg og kraftværksprojekter

•Atomkraftværker, vandkraftværker og olielagercentre

•Bysamfund, kommercielle komplekser og naturskønne steder, der understøtter strømdistribution

•318 National Highway, jernbaner, tunneler og andre transportstrømforsyningsprojekter

Stabil produktydelse og tankevækkende eftersalgsservice har vundet enstemmig ros fra ingeniørentreprenører og slutbrugere.

12. Kunde ofte stillede spørgsmål

Q1: Er du en producent eller handelsvirksomhed?

A: Vi er en professionel direkte fabrik. AlleRinghovedenhed med strømafbryderog andre elektriske produkter er uafhængigt produceret med konkurrencedygtige direkte fabrikspriser.

Q2: Hvor længe kan jeg få tilbuddet efter at have sendt forespørgsel?

A: Vores salgsteam vil give et formelt tilbud inden for 24 timer efter at have modtaget din detaljerede efterspørgsel.

Q3: Kan vi tilpasse logoet og udseendet af produkterne?

A: Ja, vi understøtter OEM- og ODM-tjenester og kan udskrive kundelogoer og virksomhedsoplysninger på kabinettet efter behov.

Q4: Hvad er standardproduktionstiden?

A: Leveringstiden bestemmes af ordremængden. Normalt kan varerne leveres indenfor 15-20 dage efter modtagelse af depositum.

Q5: Hvad er din kvalitetskontrolproces?

A: Vi implementerer fuld-proces inspektion fra råvarer, tilbehør til færdige produkter. Alt udstyr vil gennemgå rutinemæssige fabrikstest før levering, med flere testrapporter.

Q6: Hvordan løser man problemer med produktkvalitet efter salg?

A: Hvis der opstår et kvalitetsproblem, bedes du sende billeder eller videoer til os. Vores tekniske team vil fremlægge en målrettet løsning inden for 1-3 dage.

Q7: Hvad er produktgarantiperioden?

A: Vi yder en 12-måneders garantiservice fra leveringsdatoen.

Q8: Hvorfor vælge os som din leverandør?

A: Vi har mere end 14 års professionel erfaring, stærke R&D- og tilpasningsevner, streng kvalitetskontrol, stabil leveringscyklus og komplette testrapporter, der leverer one-stop-strømfordelingsudstyrsløsninger.

13. Resumé & Samarbejdsinvitation

Som et kerneudstyr til moderne mellemspændingsringnetværks strømforsyningRinghovedenhed med strømafbryderintegrerer kompakt struktur, intelligent funktion, lav vedligeholdelse og høj sikkerhed, som perfekt tilpasser sig udviklingstrenden af ​​urban smart grid, ny energiproduktion og industriel strømdistribution. Understøttet af stærk F&U-styrke, standardiserede produktionslinjer og perfekt kvalitetskontrolsystem,Zhejiang Usune Electric Co., Ltd.leverer brugerdefinerbare ringhovedenheder af høj kvalitet og et komplet sæt supporttjenester til globale kunder.

Uanset om du er engageret i entreprenørvirksomhed, engrossalg af elektrisk udstyr, konstruktion af nye energiprojekter eller renovering af bynet, kan vores produkter opfylde dine forskellige indkøbs- og ingeniørbehov. Hvis du vil vide mere om produktparametre, tilpassede ordninger, tilbud og detaljer om projektsamarbejde, er du velkommen til atkontakt os. Vores professionelle internationale salgs- og tekniske team vil svare dig rettidigt, give gratis prøvesupport og professionel teknisk vejledning og ser frem til at etablere langsigtede win-win samarbejdsrelationer med partnere over hele verden.
