For EPC-entreprenører, elektriske distributører, transformerstationer, industrianlæg og infrastrukturprojekter, Kyn28 Medium Voltage Switchgear giver en konfigurerbar platform til opbygning af komplet indendørs mellemspændingsdistribution systemer.
Usune opererer med ISO 9001, ISO 14001 og ISO 45001 ledelsessystemer. Produkter fremstilles iht gældende IEC- og GB-standarder, med CE-certificering tilgængelig for relevante markeder.
Valg af mellemspændingskoblingsudstyr starter med det elektriske system i stedet for selve kabinettet. Før placering en ordre skal ingeniører normalt bekræfte systemspændingen, driftsfrekvensen, maksimal belastningsstrøm, kortslutningsniveau, antal fødere, beskyttelseskrav, kabelarrangement og installationsmiljø.
Disse parametre bestemmer den passende skabskonfiguration og elektriske komponenter. Usune kan gennemgå projekt elektrisk information og anbefale en passende konfiguration i stedet for at anvende den samme specifikation til hvert projekt.
Denne projektbaserede udvælgelsesmetode er særlig vigtig for transformerstationer, produktionsanlæg, el infrastruktur og andre faciliteter, hvor flere mellemspændingskredsløb fungerer sammen.
Standard Kyn28 Medium Voltage Switchgear-konfiguration understøtter mellemspændingssystemer fra 3,6 kV til 12 kV, med strømstyrker fra 630A til 3150A.
Kortslutningsydelse er tilgængelig i flere niveauer, herunder 25kA, 31,5kA, 40kA og 50kA konfigurationer. Den passende klassificering bør vælges i henhold til den beregnede fejlstrøm i det elektriske netværk snarere end blot i henhold til den normale driftsbelastning.
Til projektindkøb, matchning af mærkestrøm og kortslutningskapacitet med opstrøms og nedstrøms elektrisk udstyr er afgørende for at opretholde en koordineret systemydelse.
Et komplet mellemspændingsfordelingssystem indeholder normalt mere end én type skab. Indkommende strøm, udgående feedere, transformere, målekredsløb, spændingsmåling og samleskinneforbindelser kan alle kræve forskellige funktioner.
Usune can configure the switchgear lineup according to these circuit requirements. Det resulterende arrangement kan include incoming, outgoing, PT, metering, bus sectionalizer, and isolation functions within one coordinated elektrisk distributionssystem.
Dette gør udstyret velegnet til projekter, hvor koblingsanlægget skal korrespondere direkte med det godkendte enkeltlinjediagram.
Mellemspændingsbeskyttelse bør overvejes på systemniveau. Koblingsudstyret, afbryderen, beskyttelsesrelæet, transformer, kabel og opstrøms beskyttelsesudstyr skal arbejde sammen i henhold til projektets beskyttelse filosofi.
Kyn28 Medium Voltage Switchgear kan integreres med de nødvendige beskyttelses- og kontrolkomponenter iht til projektspecifikationen. Vakuumafbryderen giver den primære koblingsfunktion, mens tilhørende beskyttelses- og kontrolsystem kan konfigureres i henhold til det elektriske design.
Ved EPC-projekter kan Usune koordinere skabskonfigurationen med kundens beskyttelseskrav og teknisk dokumentation.

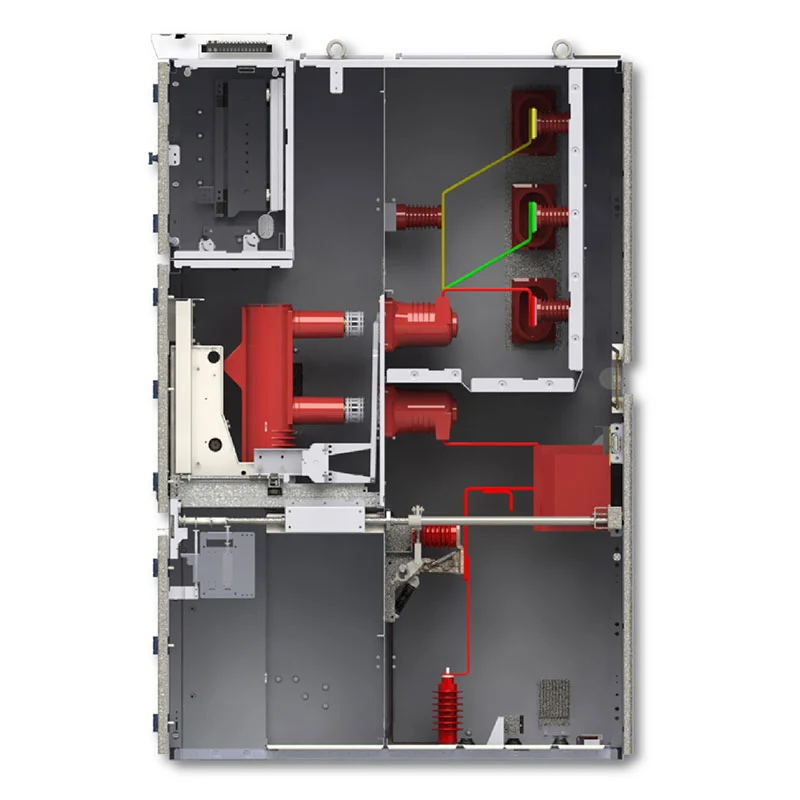

Udstyret bruger en metalindkapslet skabsstruktur med dedikerede områder til primære elektriske komponenter, samleskinner, kabelforbindelser og sekundært styreudstyr.
Det indvendige arrangement giver et defineret layout til elektrisk installation og muliggør det komplette koblingsudstyr lineup, der skal koordineres med kabelføring, kontrolledninger, betjeningsadgang og elektriske rumdimensioner.
For projekter med flere skabe kan arrangementet planlægges i henhold til antallet af kredsløb og påkrævet fungerer frem for at behandle hvert skab som et selvstændigt produkt.
Elektriske rumforhold bør bekræftes, før udstyret bestilles. Vigtige faktorer omfatter tilgængelig installation space, cable entry direction, operating clearance, ambient temperature, humidity, altitude, ventilation og transportadgang.
Standardudstyret er beregnet til indendørs installation. Omgivelsestemperaturen er specificeret fra -15°C til +40°C, mens den daglige gennemsnitlige relative luftfugtighed ikke bør overstige 95%, og det månedlige gennemsnit ikke bør overstige 90%.
For installationer i større højder eller under særlige miljøforhold, bør Usune konsulteres under ingeniørtrin, så de passende elektriske og isoleringsparametre kan overvejes.
Indgående skabe forbinder mellemspændingsforsyningen til koblingsskinnesystemet. The rated current, protection arrangement, målekrav og indgående kabelkonfiguration skal bekræftes i henhold til upstream electrical network.
Udgående skabe distribuerer strøm til transformere, motorer, produktionsudstyr eller andre nedstrømsbelastninger. Deres mængde og nuværende rating kan bestemmes i henhold til projektets belastningsliste og feeder tidsplan.
PT og måleskabe kan indbygges, hvor projektet kræver spændingsmåling, energimåling eller andre elektriske overvågningsfunktioner.
Bus sectionalizer-konfigurationer kan bruges, hvor distributionsnetværket kræver separate bussektioner eller kontrolleret forbindelse mellem forskellige sektioner af systemet.
I understationer kan udstyret arrangeres omkring indgående kilder, transformatorfødere, udgående kredsløb, metering, and busbar sectioning requirements. Konfigurationen kan matches med transformerstationens el enkeltlinjediagram.
For fabrikker kan koblingsanlægget distribuere mellemspændingsstrøm til produktionslinjer, transformere, motorer, compressors, pumps, and auxiliary systems. Forskellige feeder ratings kan specificeres i henhold til den faktiske belastning distribution.
Mineprojekter involverer ofte distribuerede tunge elektriske belastninger. Koblingsudstyret kan konfigureres omkring transformeren feedere, motorer, ventilationssystemer, pumpeudstyr og behandlingsfaciliteter.
Store kommercielle bygninger og højhuse kan kræve indgående mellemspænding og flere nedstrøms transformerkredsløb. Udstyret kan indrettes efter bygningens elrum og fordeling krav.
| Punkt | Specifikation |

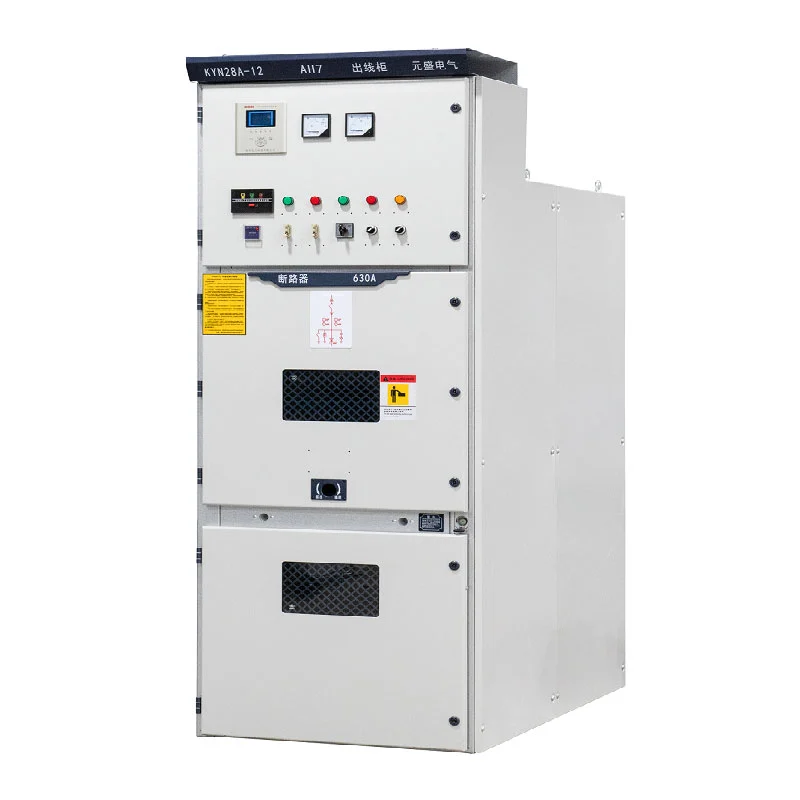

| Model | KYN28A-12 |
| Nominel spænding | 3,6 kV, 7,2 kV, 12 kV |
| Nominel frekvens | 50Hz / 60Hz |
| Nominel strøm | 630A–3150A |
| Nominel kortslutningsbrudstrøm | 25kA, 31,5kA, 40kA, 50kA |
| Vurderet korttidsmodstandsstrøm | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Beskyttelsesgrad | IP4X eksternt kabinet / IP2X interne rum |
| Omgivelsestemperatur | -15°C til +40°C |
| Højde | ≤1000m, med derating for højere højde |
| Installation | Indendørs |
| System | Trefaset AC |
Den endelige specifikation skal bekræftes i henhold til projektets spænding, belastningsstrøm, fejlniveau, beskyttelse skema, kabelarrangement og installationsmiljø.
Usune har mere end 14 års erfaring med fremstilling af elektrisk udstyr og yder teknisk support til projektbaseret indkøb af mellemspændingsudstyr.
Kunder kan levere enkeltlinjediagram, spændingsniveau, strømstyrke, kortslutningskrav, kabinet mængde, funktionskrav og installationsforhold. Usune kan så hjælpe med teknisk bekræftelse og udstyrskonfiguration.
For standardkonfigurationer er den typiske produktionsperiode cirka 15-20 dage efter teknisk bekræftelse og betaling. Den faktiske leveringstid afhænger af projektkonfigurationen og ordremængden.
KYN28-serien er blevet refereret til Cas-space Rocket Launch Project.
I modsætning til konventionelle kommercielle bygninger eller fabrikker kan rumfartsinfrastruktur indeholde flere specialiserede elektriske belastninger og støttesystemer, der fungerer på tværs af forskellige områder. Mellemspændingsdistributionsudstyret skal derfor koordineres med den overordnede facilitets effektarkitektur.
Til dette projekt blev koblingsanlægskonfigurationen betragtet som en del af stedets bredere elektriske distribution system, herunder strømmodtagelse, kredsløbsfordeling, beskyttelse og elektriske kontrolkrav.
Projektet demonstrerer Usunes evne til at deltage i specialiserede tekniske applikationer, hvor mellemspænding udstyr skal koordineres med projektspecifikke elektriske krav i stedet for at blive leveret som generisk standard skab.
Usune anvender et integreret kvalitets- og produktionsstyringssystem, der dækker fremstilling, inspektion, miljøledelse og arbejdssikkerhed.
Virksomheden har ISO 9001, ISO 14001 og ISO 45001 certificeringer. Udstyret er designet iht gældende IEC- og GB-standarder, med CE-certificering tilgængelig for relevante konfigurationer.

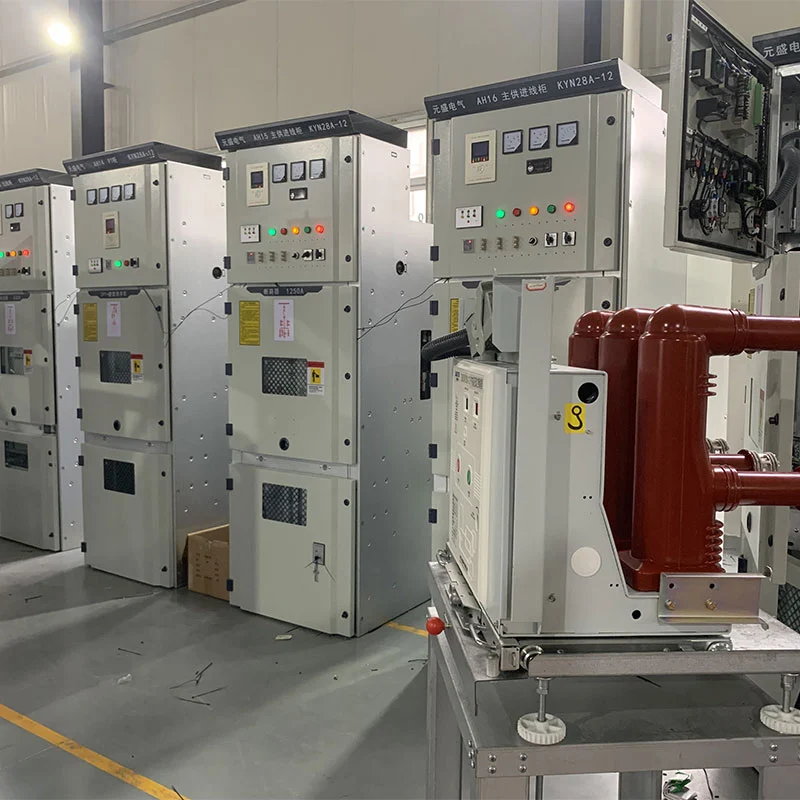

Før forsendelse gennemgår udstyret rutinemæssig inspektion og test, der dækker relevante komponenter, montering, electrical connections, and finished equipment. Teknisk dokumentation og testrapporter kan leveres iht til projektets krav.
Hovedoplysningerne omfatter systemspænding, frekvens, mærkestrøm, kortslutningsniveau, antal indkommende og udgående kredsløb, beskyttelseskrav, kabelarrangement og installationsforhold.
Den medfølgende konfiguration understøtter 3,6 kV, 7,2 kV og 12 kV systemer. Den endelige spændingsværdi bør bekræftes i henhold til kundens elektriske netværk.
Ja. Usune kan gennemgå kundens el-diagram og konfigurere skabsfunktioner og klassifikationer iht projektets krav.
Ja. Den kan konfigureres til indgående strøm, transformatorfødere, udgående kredsløb, måling, spændingsmåling, og skinnesektionering i indendørs transformerstationsapplikationer.
Usunes produkter er designet i henhold til gældende IEC- og GB-standarder. Virksomheden opererer under ISO 9001, ISO 14001 og ISO 45001 ledelsessystemer, med CE-certificering tilgængelig for relevante markeder.
Ja. Usune kan levere tekniske specifikationer, testrapporter, produktdokumentation og andet projektrelateret dokumenter i henhold til kundens krav.
For standardkonfigurationer er produktionen normalt omkring 15-20 dage efter teknisk bekræftelse og betaling. Den den faktiske tidsplan afhænger af konfiguration og mængde.
Hvis du køber Kyn28 Medium Voltage Switchgear, skal du angive dit enkeltlinjediagram, systemspænding, nominel strøm, kortslutningsniveau, skabsmængde, feederkrav, beskyttelseskrav og installation forhold.
Usune kan evaluere de elektriske krav og levere en passende mellemspændingskoblingskonfiguration til dit projekt.
