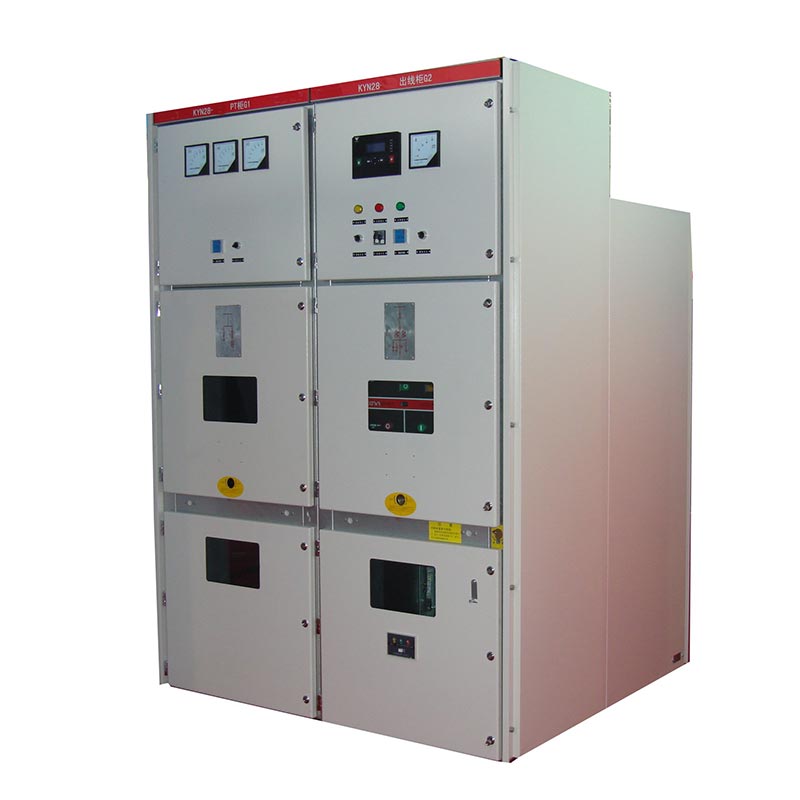

Kyn28 Koblingsudstyr 20kv

Usune Kyn28 Switchgear 20kV er et indendørs trefaset AC metallukket koblingsudstyr, primært brugt i 24kV strøm systemer, der muliggør modtagelse, distribution, kontrol, beskyttelse og overvågning af elektrisk energi.

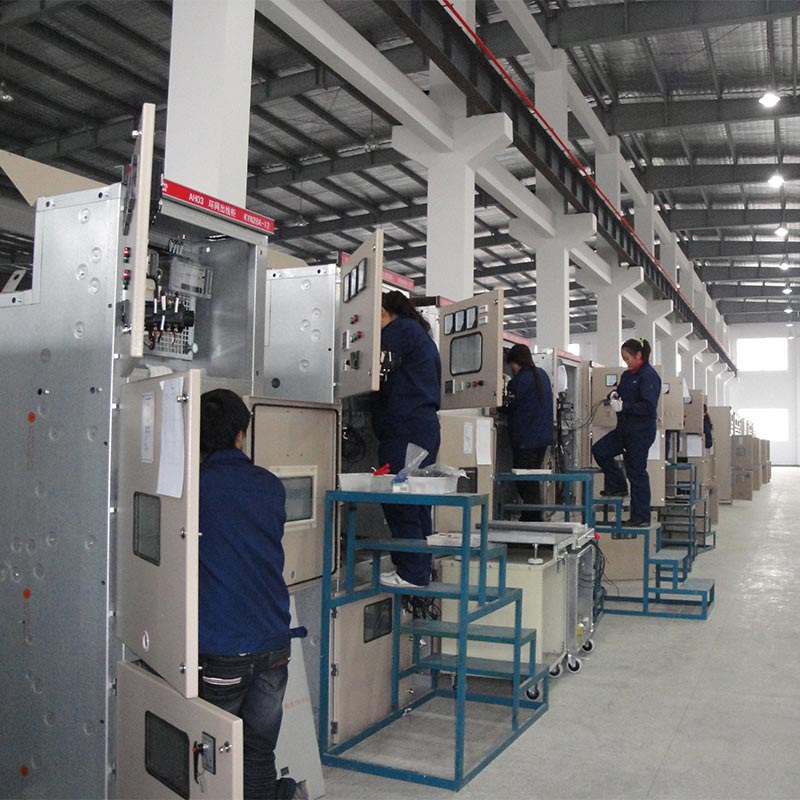

Produktet bruger luftisolering + varmekrympbar/epoxybelægningsisolering, med en IP4X-beskyttelsesklassificering (skab). Dens kompakte struktur og høje isoleringsniveau gør den velegnet til forskellige indendørs strømdistributionsscenarier. Som en mellemspænding strøm distribution løsning fremstillet af en professionel kinesisk producent, dette produkt, med sin stabil ydeevne og standardiseret design, er blevet et pålideligt valg af højkvalitetsleverandører for kunder over hele verden. Al kerneproduktion udføres på vores egen fabrik.

Lavspændingskoblingsanlæg

Mellemspændingskoblingsudstyr

Vigtigste tekniske parametre

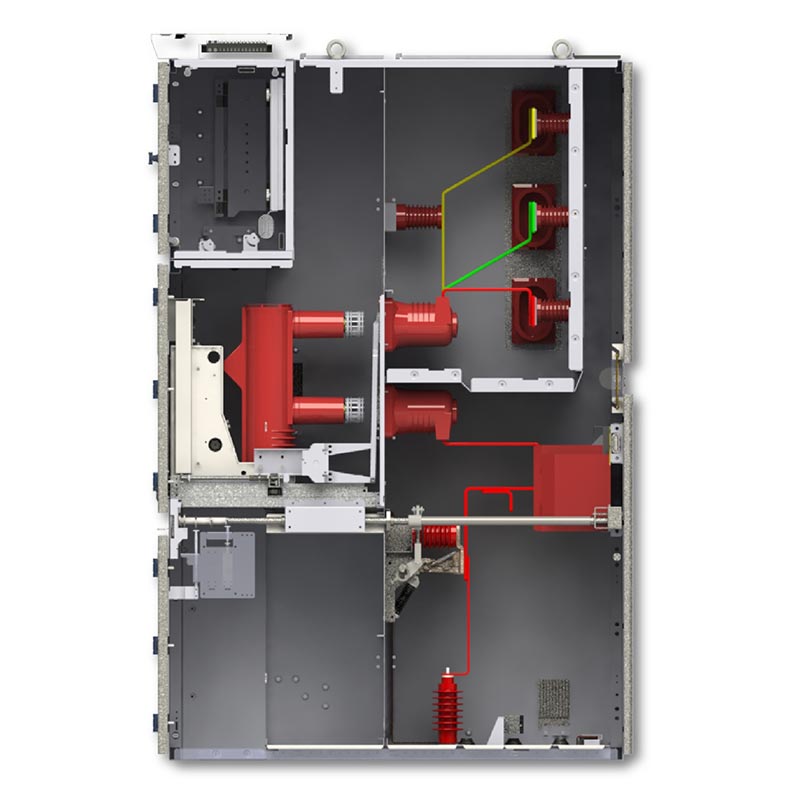

Skabsrumsstruktur

1. Afbryderrum: Installerer VS1/ZN63/VD4-type vakuumafbrydervogne.
2. Samleskinnerum: Arrangerer hovedskinne, grenskinne og isolatorer.
3. Kabelrum: Udstyret med CT'er, PT'er, jordingskontakter, kabelterminaler mv.
4. Kontrolinstrumentrum: Installerer relæer, beskyttelsesanordninger, instrumenter og sekundære kredsløb.
5. Trykaflastningskanal: Udstyret med en bueaflastningsanordning i toppen for at forbedre driftssikkerheden.

Kerneproduktegenskaber

1. Helmetal isolationsstruktur for at forhindre fejludbredelse og gensidig interferens.
2. Fuldstændig femsikret mekanisk sammenlåsning for at forhindre utilsigtet åbning, lukning eller adgang til rum.
3. Centermonteret aftagelig vogn, der muliggør betjening og vedligeholdelse på forsiden, hvilket letter reparationer.
4. Kyn28 Switchgear 20kV har højt isoleringsniveau, stærk fejlmodstand, kompakt struktur, og er velegnet til forskellige strømfordelingsordninger.
5. Opfylder internationale og nationale standarder, med stabil og pålidelig kvalitet.

Ansøgningssag fra den virkelige verden

Et kraftdistributionsprojekt i en industripark. En vigtig provinsindustripark omfatter flere fabriksbygninger, kontorbygninger og understøttende strømanlæg, der kræver ekstrem høj pålidelighed og sikkerhed i strømforsyningen. Projektet udvalgte 16 Usune Kyn28 Switchgear 20kV enheder, med en mærkestrøm på 1250A og en kortslutningsbrudstrøm på 31,5kA.

I mere end to år siden idriftsættelsen har udstyret fungeret stabilt og hurtigt afhjulpet kortslutningsfejl uden sikkerhedshændelser. Den frontmonterede vedligeholdelsesstruktur reducerer vedligeholdelsesbesværet betydeligt og nedetid, hvilket får stor ros fra parkens drifts- og vedligeholdelsesafdeling.

Produktets ydre dimension

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Ofte stillede spørgsmål

Q1: Hvilke spændingsniveauer gælder for KYN28-24-koblingsudstyret?

A1: Dette produkt har en nominel spænding på 24kV og er kompatibelt med 50/60Hz trefasede vekselstrømssystemer, der dækker 3,6~12kV og 24kV niveauer.

Q2: Hvilken type vakuumafbryder skal bruges sammen med koblingsudstyret?

A2: Standardkonfigurationen inkluderer en VS1 (ZN63) type vakuumafbrydervogn, og er også kompatibel med industristandardafbrydere såsom VD4, der tilbyder stærk udskiftelighed.

Q3: Er Kyn28 Switchgear 20kV velegnet til applikationer med tunge belastninger såsom industri- og minevirksomheder og datacentre?

A3: Ja. Produktet har en maksimal mærkestrøm på 3150A og en kortslutningsbrudstrøm på 31,5kA, demonstrerer stærk modstandsevne og opfylder energifordelingsbehovene for kritiske belastninger i industrien og minevirksomheder, datacentre, højhuse og andre lignende applikationer.
