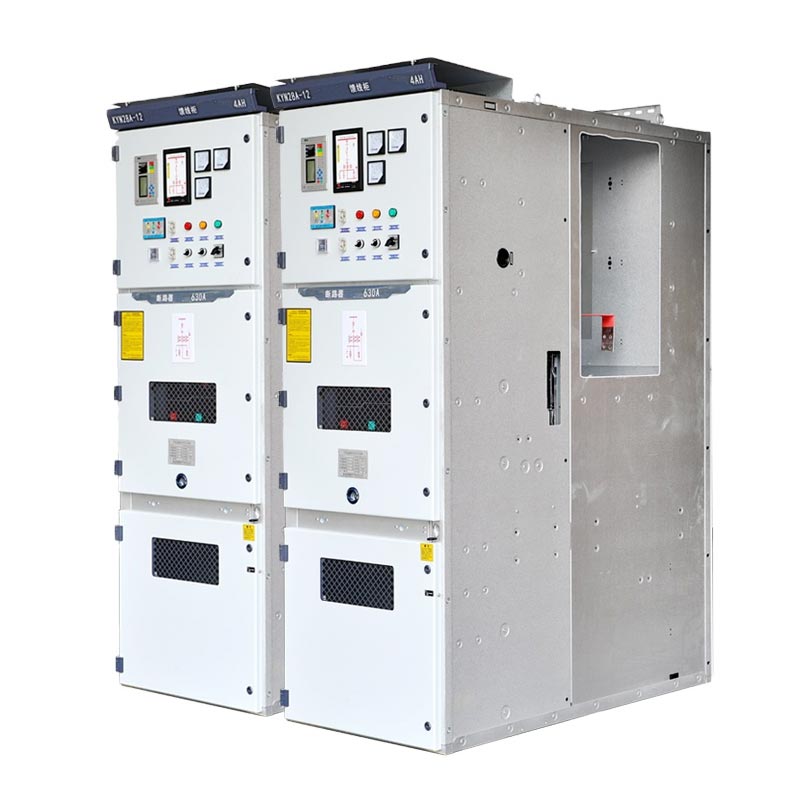

Kyn28 Koblingsudstyr 11kV

Usune Kyn28 Switchgear 11kV er velegnet til 3,6kV–12kV, 50Hz trefasede AC-systemer, hvilket muliggør strømmodtagelse, distribution, kontrol, beskyttelse og overvågning. Den understøtter enkelt samleskinne, enkelt samleskinne sektionering og dobbelt skinneforbindelsesmetoder, hvilket gør det til en vigtig strømfordelingsenhed i strømsystemer. Som et kerneprodukt af en professionel kinesisk leverandør af strømudstyr, er det blevet en globalt betroet mellemspændingsstrømdistribution løsning takket være dens fabriksfremstillingskapacitet og stabile kvalitet.

Lavspændingskoblingsanlæg

Mellemspændingskoblingsudstyr

Overholdelse af kernestandarder

Usune Kyn28 Switchgear 11kV overholder strengt internationale og indenlandske standarder for at sikre produktet pålidelighed, sikkerhed og interoperabilitet:

1. IEC 60298 / IEC 62271-200: AC metalindkapslet koblingsudstyr med nominelle spændinger fra 1kV til 52kV
2. GB 3906-2006: 3–35 kV AC metalindkapslet koblingsudstyr og styreskabe
3. DL/T 404-2007: Teknisk specifikation for indendørs AC højspændingsanlæg
4. GB/T 11022: Generel specifikation for højspændingsanlæg

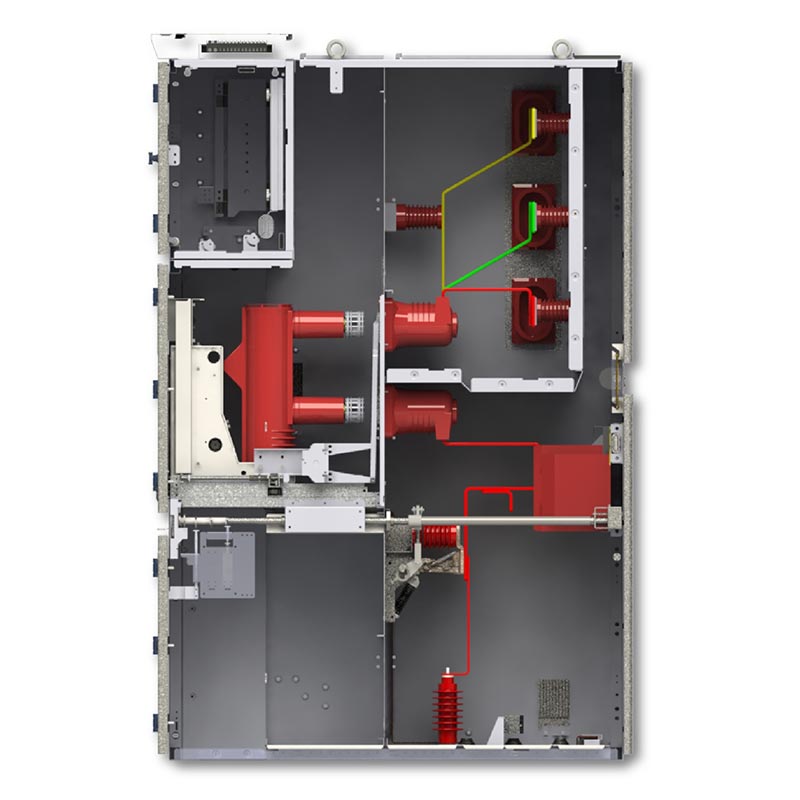

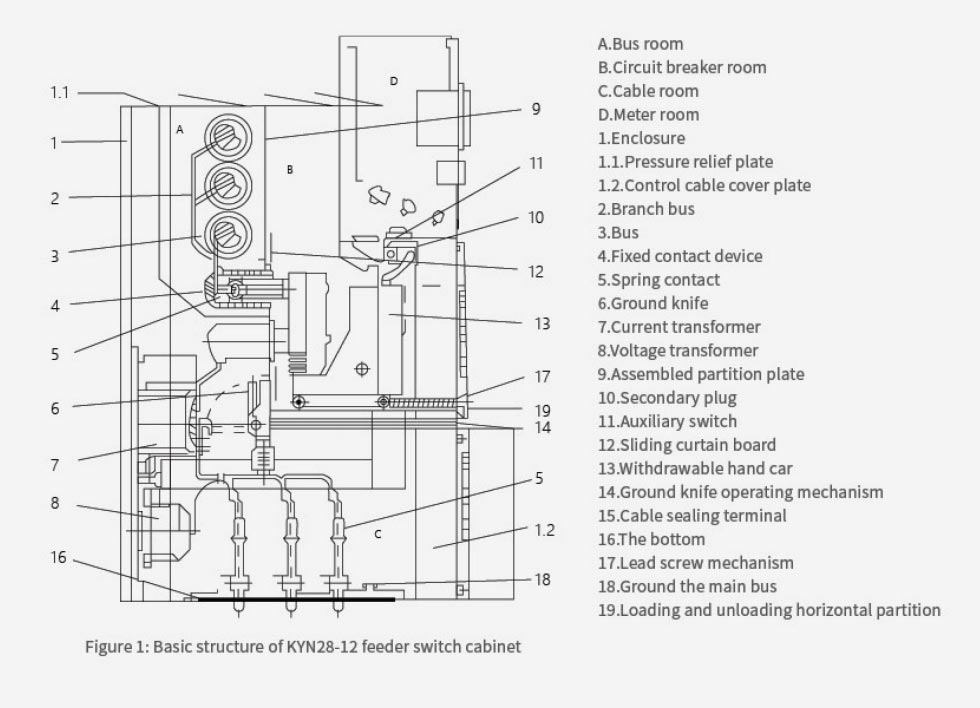

Strukturelle og designmæssige funktioner

Kyn28 Switchgear 11kV kabinet vedtager en modulær boltet struktur lavet af højkvalitets galvaniseret/koldvalset stålplade, opdelt i fem uafhængige jordingsrum af metalskillevægge, der effektivt forhindrer fejl udbredelse.

1. Afbryderrum: Udstyret med en aftagelig vakuumafbrydervogn med mekanisk sammenlåsende
2. Samleskinnerum: Installerer hovedskinne og grenskinne, uafhængigt isoleret.
3. Kabelrum: Anvendes til kabelforbindelser, indeholdende transformere, jordingsafbrydere, overspændingsafledere mv.
4. Kontrolinstrumentrum: Installerer relæer, instrumenter, beskyttelsesanordninger og sekundære kredsløb.
5. Trykaflastningskanal: Udstyret med en trykaflastningsanordning øverst, der muliggør sikker udløsning af buetrykket i tilfælde af fejl.

Kerne fordele

1. Aftageligt håndvognsdesign: Strømafbryder og PT-håndvogne er udskiftelige, hvilket giver mulighed for hurtig vedligeholdelse og udskiftning uden at afbryde hele samleskinneafsnittet.
2. Omfattende fem-beskyttelses-sammenlåsning: Forhindrer utilsigtet åbning/lukning af afbryder, forhindrer skubbe/træk vognen under belastning, forhindrer lukning af jordingskontakten, mens den er strømførende, forhindrer strømforsyning når jordingskontakten er lukket, og forhindrer utilsigtet adgang til strømførende rum.
3. Kompakt struktur: Frontvendt betjening og vedligeholdelse, hvilket sparer installationsplads.
4. Høj miljøtilpasningsevne: Indbygget kondensationsvarmer, velegnet til fugtige miljøer.

Hovedapplikationstyper:

1. Indgående ledningsskab (modtager strøm)
2. Udgående ledningsskab (fordeling af strøm til fødere/motorer)
3. Spændingstransformator og spændingsmåleskab
4. Målerskab (med energimåler)
5. Skinnesektionsskab
6. Isolationsskab

Miljøforhold

- Omgivelsestemperatur: -15℃ ~ +40℃
- Daglig gennemsnitlig relativ luftfugtighed ≤95 %, månedlig gennemsnit ≤90 %
- Ingen eksplosive, ætsende gasser eller ledende støv, ingen kraftige vibrationer
- Kun indendørs installation

Vigtigste tekniske parametre

Faktisk ansøgningssag

Urban kommercielt kompleks strømdistributionsprojekt. Et 50-etagers kommercielt kompleks (kontor + kommerciel + underholdning) i Østkina bruger 18 Usune Kyn28 Switchgear 11kV enheder, inklusive indgående linjer, udgående linjer, PT'er, måling, sektionsskabe, og isolationsskabe, med redundant strømforsyning via dobbelte samleskinner.

Efter to års drift opnåede den 99,98 % strømforsyningssikkerhed uden uplanlagte strømafbrydelser. Den koblingsudstyr kan hurtigt udskiftes, hvilket reducerer vedligeholdelsestiden betydeligt. Det kompakte skab sparer plads i fordelingsrum, og en kondensvarmer sikrer stabil drift i fugtige omgivelser.

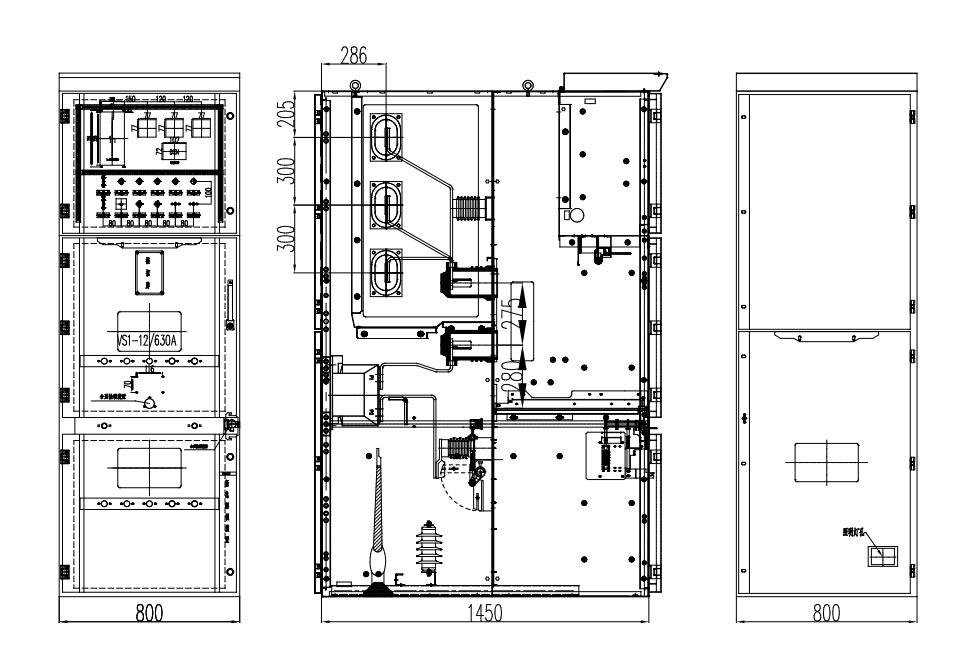

Produktets ydre dimension

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Ofte stillede spørgsmål

Q1: Hvad er de vigtigste forskelle mellem Usune KYN28 11kV og traditionelt fast koblingsudstyr?

A: Kerneforskellen er den udtrækkelige koblingsudstyrsstruktur. Strømafbrydere kan trækkes uafhængigt tilbage og ombyttes, hvilket eliminerer behovet for en fuldstændig strømafbrydelse under vedligeholdelse. Dette resulterer i højere sikkerhed og vedligeholdelseseffektivitet, og det uafhængige rum begrænser effektivt fejlområdet.

Q2: Kan Kyn28 Switchgear 11kV bruges i høje eller særligt fugtige omgivelser?

A: Ja. Som en professionel producent tilbyder Usune højhøjde derating design, forbedret isolering og korrosionsbeskyttelse, og en indbygget varmelegeme for at sikre pålidelig drift i fugtige omgivelser.

Q3: Hvad med produktgaranti og eftersalgsservice?

A: Hele maskinen leveres med en 12-måneders garanti, et globalt teknisk team, der reagerer 24 timer i døgnet og hurtigt on-site service tilgængelig i kerneområder. Vi tilbyder også langsigtet vedligeholdelse og teknisk uddannelse.
