Denne vejledning forklarer, hvordan en luftisoleret ringhovedenhed fungerer, hvilke komponenter der bestemmer dens ydeevne, hvordan man evaluerer dens tekniske specifikationer, og hvad købere bør verificere før køb. Den dækker også almindelige applikationsudfordringer, driftssikkerhed og vedligeholdelsespraksis, der kan hjælpe med at reducere undgåelig nedetid.

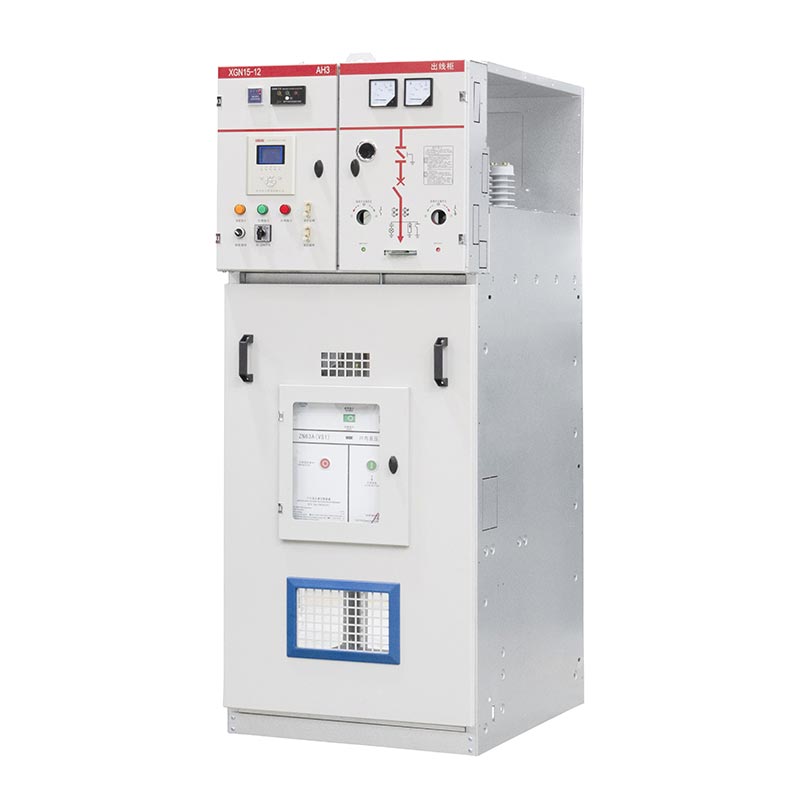

1. Hvad er en luftisoleret ringhovedenhed RMU?
Anluftisoleret ring hovedenhed RMUer en mellemspændings elektrisk koblingsenhed designet til at forbinde, styre og isolere kredsløb i et distributionsnetværk. Den bruger atmosfærisk luft som et isoleringsmedium omkring relevante strømførende komponenter i stedet for at stole på SF₆-gas som det primære isoleringsmedium i disse rum.
Udtrykketring hovedenhedbeskriver udstyrets rolle i et ringfordelingsarrangement. Ringen forbinder typisk flere distributionspunkter, hvilket tillader strøm at nå en understation fra forskellige retninger, når netværksdesignet og driftskonfigurationen tillader det. En RMU kombinerer adskillige koblingsfunktioner i et kompakt kabinet, der hjælper distributionsoperatører med at administrere feedere og transformerforbindelser.
I modsætning til en distributionstransformator, som ændrer elektrisk spænding, styrer en RMU tilslutning og frakobling af mellemspændingskredsløb. Afhængigt af dens konfiguration kan den give belastningsskift, isolation, jording og feederbeskyttelse gennem sikringer eller afbrydere.
Luftisolerede RMU'er bruges i applikationer, hvor ingeniører har brug for klart definerede koblingsfunktioner, et gasfrit isoleringsarrangement og en konfiguration, der passer til installationsmiljøet. Før de specificerer en, skal projektgruppen bekræfte systemspændingen, fejlniveauet, driftsskemaet, tilgængelig plads og gældende forsyningskrav.
2. Hvordan virker en luftisoleret RMU?
En luftisoleret RMU styrer elektrisk strøm ved at styre forbindelserne mellem indgående ringfødere og udgående distributionskredsløb. I et typisk trevejsarrangement forbinder to funktionsenheder ringkabelsektionerne, mens en tredje forsyner eller beskytter en lokal transformerføder.
Normal distributionsdrift
Under normal drift placeres omskiftningsanordningerne i henhold til netværkets godkendte driftsplan. Mange distributionsnetværk bruger et ringformet kabellayout med et normalt åbent punkt. Dette arrangement bevarer en alternativ forsyningsrute uden nødvendigvis at drive hele ringen som en lukket sløjfe.
Fejlisolering og forsyningsretablering
Hvis en kabelsektion udvikler en fejl, registrerer eller afbryder beskyttelsesanordninger fejlen som designet, mens operatører eller et godkendt automatiseringssystem isolerer den berørte sektion. Det resterende sunde netværk kan derefter gendannes gennem en alternativ feeder, forudsat at udstyrsklassificeringerne, netværkskapaciteten, beskyttelseskoordineringen og koblingsprocedurerne tillader det.
| Driftstilstand | RMU funktion | Operationelt mål |
|---|---|---|
| Normal drift | Vedligeholder de udpegede kredsløbsforbindelser. | Lever strøm til tilsluttede belastninger. |
| Planlagt vedligeholdelse | Isolerer det relevante kredsløb og muliggør godkendte jordingsprocedurer. | Etabler en sikker arbejdstilstand. |
| Kabelfejl | Arbejder med systembeskyttelsesskemaet for at afbryde eller isolere den berørte sektion. | Begræns det berørte netværksområde. |
| Netværksgendannelse | Tillader autoriseret skift for at genoprette sunde sektioner, hvor det er tilladt. | Gendan service så sikkert og hurtigt som muligt. |
Det er vigtigt at skelne belastningsskift fra fejlafbrydelse. En belastningsafbryder er designet til specificerede koblingsopgaver; det må ikke antages at afbryde enhver kortslutningsstrøm. Fejlbeskyttelse kan kræve en koordineret sikrings-afbryderkombination eller en afbryder med et passende beskyttelsesrelæ.
3. Hvad er hovedkomponenterne i en luftisoleret RMU?
Det nøjagtige interne layout varierer efter producent og model, men de fleste designs kombinerer koblingsenheder, ledere, isoleringsstrukturer, sikkerhedsmekanismer og valgfrit overvågningsudstyr.
Load Break Switches
Belastningsafbrydere forbinder eller afbryder kredsløb under deres specificerede normale belastningsskiftende forhold. I en ringkonfiguration giver de operatørerne mulighed for at kontrollere de indgående og udgående kabelsektioner. Deres nominelle fremstillings-, brydnings- og korttidsmodstandsevne skal svare til den påtænkte pligt.
Samleskinner og elektriske forbindelser
Samleskinner giver ledende veje mellem funktionelle enheder. Deres materiale, tværsnit, forbindelseskvalitet og termiske design påvirker strømføringsevne og temperaturstigning. Kabelafslutninger skal også være kompatible med den specificerede kabeltype og installationsarrangement.
Jordafbrydere og aflåsninger
Jordafbrydere giver mulighed for jordforbindelse af udpegede isolerede kredsløbssektioner, når den godkendte driftssekvens tillader det. Mekaniske eller elektriske aflåsninger hjælper med at forhindre forbudte koblingsoperationer. Disse mekanismer er vigtige, men de erstatter ikke verifikation af isolation og fravær af spænding under den gældende sikkerhedsprocedure.

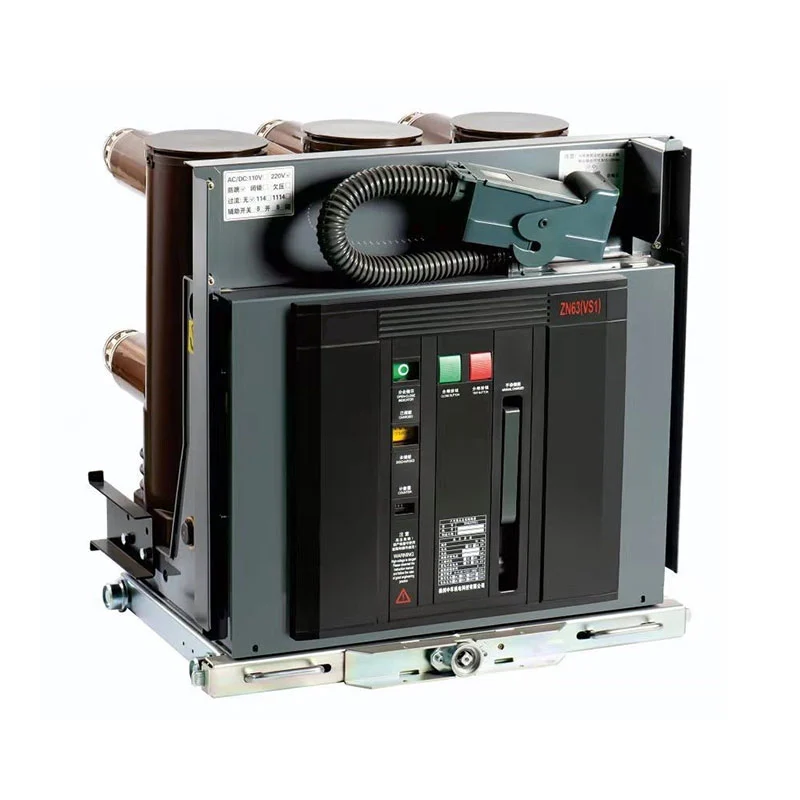

Sikrings-afbryderkombinationer eller effektafbrydere
Transformatorfødere kan bruge en sikrings-afbryderkombination eller en afbryder med beskyttelsesrelæer. Den passende løsning afhænger af transformatorkarakteristika, forventet fejlstrøm, selektivitetskrav og netværksbeskyttelsesfilosofien.
Isolatorer, kabinet og overvågningstilbehør
Isolerende understøtninger opretholder de nødvendige elektriske afstande og understøtter strømførende komponenter. Indkapslingen beskytter udstyret mod de miljømæssige og mekaniske forhold, der er specificeret for produktet. Valgfrie spændingsindikatorer, fejlpassageindikatorer, motoroperatører og kommunikationsenheder kan forbedre operativ synlighed og fjernbetjening, når de er korrekt integreret.
4. Hvilke fordele giver luftisolering?
Luftisolering kan give praktiske fordele til distributionsprojekter, især når projektejeren ønsker at undgå SF₆-baseret isolering i de relevante rum. Værdien af disse fordele afhænger af udstyrets design og driftsmiljø.
- Ingen SF₆-krav i luftisolerede rum:Et passende design undgår håndtering, lækageovervågning og gendannelsesovervejelser, der er forbundet med SF₆ i disse rum.
- Synlige og tilgængelige arrangementer, hvor designet:Nogle konstruktioner gør komponenter og skiftepositioner nemmere for uddannet personale at inspicere. Tilgængelighed skal verificeres for den nøjagtige model.
- Modulær konfiguration:Funktionelle enheder kan arrangeres, så de opfylder forskellige krav til indgående, udgående og transformer-feeder, når produktfamilien understøtter de nødvendige kombinationer.
- Praktisk vedligeholdelsesplanlægning:Uden SF₆ i de luftisolerede sektioner undgår operatører gasrelaterede serviceopgaver for disse sektioner, selvom elektrisk og mekanisk vedligeholdelse fortsat er afgørende.
- Support til distributionsautomatisering:Valgfri motoroperatører og overvågningstilbehør kan understøtte fjernbetjening og statusrapportering.
Hvad er begrænsningerne?
Luftisolerede designs kan kræve større elektriske afstande og et større installationsfodaftryk end nogle gasisolerede alternativer. Fugtighed, forurening, kondens, højde og indeslutningsforhold kan også påvirke isoleringsevnen. Et gasfrit design betyder ikke automatisk vedligeholdelsesfri drift eller overlegen ydeevne i ethvert miljø.
Købere bør sammenligne den komplette udstyrskonfiguration, installationsomkostninger, livscykluskrav, miljøforhold og gældende regler i stedet for at vælge en RMU baseret på isoleringsmedie alene.
5. Hvor bruges luftisolerede RMU'er?
Luftisolerede ringhovedenheder kan betjene en række mellemspændingsdistributionsapplikationer, afhængigt af deres spændingsklassifikationer, beskyttelsesarrangementer, kabinetkonstruktion og godkendte installationsforhold.
Industrianlæg
Fabrikker og forarbejdningsfaciliteter bruger mellemspændingsdistributionsudstyr til at forsyne transformere, produktionsområder og andre elektriske belastninger. En RMU kan understøtte feeder-isolering og hjælpe vedligeholdelsesteams med at administrere netværkssektioner uden at påvirke hele webstedet unødigt.
Erhvervs- og boligudvikling
Kontorkomplekser, lejlighedsbyggerier, detailejendomme og projekter med blandet anvendelse kan bruge RMU'er på lokale distributionsstationer. Kompakte funktionelle arrangementer kan forenkle styringen af flere transformerfødere inden for en planlagt elektrisk infrastruktur.
Forbrugsdistributionsnetværk
Distributionsoperatører kan installere RMU'er ved netværksforbindelsespunkter for at kontrollere feeder-sektioner og understøtte gendannelsesprocedurer. Den valgte enhed skal opfylde forsyningsspecifikke krav til beskyttelse, kobling, installation og dokumentation.
Vedvarende energi og infrastrukturprojekter
Solcelleanlæg, infrastrukturanlæg og andre energiprojekter kan kræve mellemspændingsskift mellem opsamlingskredsløb, transformere og distributionsnettet. RMU'en skal vælges i henhold til det faktiske fejlbidrag, koblingspligt og nettilslutningsdesign.
For udendørs eller kystnære installationer bør projekthold desuden vurdere indkapslingsbeskyttelse, korrosionsbestandighed, temperaturområde, kondenskontrol og kabelindføringsforsegling. Egnetheden af en bestemt model skal bekræftes i forhold til producentens erklærede servicebetingelser.
6. Hvilke specifikationer skal købere tjekke?
At vælge en luftisoleret RMU kræver mere end at matche en nominel spænding. Forkerte klassificeringer eller et uegnet beskyttelsesarrangement kan skabe sikkerhedsrisici, idriftsættelsesforsinkelser og kostbare udstyrsændringer. Købere bør give producenten netværksparametrene og projektkravene, før de anmoder om et tilbud.
| Specifikation | Hvad skal verificeres | Hvorfor det betyder noget |
|---|---|---|
| Nominel spænding | Kompatibilitet med systemets nominelle og maksimale driftsspænding. | Sikrer, at isolerings- og udstyrsklassificeringerne passer til netværket. |
| Nominel strøm | Samleskinne, ringomskifter og strømforsyning. | Forhindrer valg af udstyr, der er uegnet til den forventede belastning. |
| Kortslutningsydelse | Vurderet korttidsmodstå strøm, varighed og relevante fremstillings- eller brydningsopgaver. | Tilpasser koblingsanlægget til det beregnede fejlniveau. |
| Funktionel konfiguration | Antal veje, ringafbrydere, transformatorfødere og udvidelsesbestemmelser. | Justerer udstyret med enkeltlinjediagrammet. |
| Beskyttelsesmetode | Sikringskontaktkombination eller afbryder- og relæarrangement. | Understøtter korrekt fejlafhjælpning og koordinering. |
| Isolering og frirum | Luftisoleringsdesign og nødvendige elektriske afstande. | Understøtter dielektrisk ydeevne under specificerede forhold. |
| Installationsmiljø | Indendørs eller udendørs brug, højde, luftfugtighed, temperatur og forurening. | Reducerer miljø- og isoleringsrelaterede risici. |
| Indkapslingsbeskyttelse | Specificeret IP-klassificering og adgangskrav. | Definerer beskyttelse mod indtrængning under testede forhold. |
| Sikkerhedsklassificering | Påkrævet intern bueklassificering, tilgængelige sider, strøm og varighed. | Imødekommer projektspecifikke krav til personalebeskyttelse. |
| Automatisering | Manuel eller motoriseret drift, hjælpeforsyning, signaler og kommunikationsprotokol. | Sikrer kompatibilitet med fjernovervågning eller SCADA. |
| Overholdelsesdokumenter | Gældende standarder, typeprøvningsrapporter, rutineprøvningsregistre og certifikater. | Understøtter teknisk godkendelse og projektaccept. |
Forstå de gældende standarder
IEC 62271-200 dækker AC metalindkapslede koblings- og kontrolenheder for nominelle spændinger over 1 kV og op til og inklusive 52 kV, inklusive relevante indendørs og udendørs applikationer. Den gældende udgave og ændringer skal bekræftes i forhold til projektspecifikationen. Afhængigt af udstyrets konfiguration kan yderligere standarder for afbrydere, afbrydere, afbryder-sikringskombinationer og jordingsenheder også gælde.
Se den officielle IEC 62271-200-publikation for reference. Overholdelse skal verificeres for den faktiske foreslåede model og konfiguration; en generel erklæring om, at et produkt følger en IEC-standard, er ikke en erstatning for passende understøttende dokumentation.
Spørgsmål at stille, før du afgiver en ordre
- Passer den foreslåede RMU til det godkendte enkeltlinjediagram og kabelarrangement?
- Er nominelle strøm- og kortslutningsevner tilstrækkelige til systemundersøgelsen?
- Hvilke beskyttelses- og jordingsfunktioner er inkluderet som standard?
- Er typetestbeviser og rutinemæssige fabrikstestregistreringer tilgængelige for den relevante konfiguration?
- Er dimensioner, kabelindføringspositioner, fundamentdetaljer og vedligeholdelsesafstande bekræftet?
- Er reservedele, betjeningsvejledninger, idriftsættelsessupport og garantibetingelser klart specificeret?
7. Hvilke sikkerheds- og installationskrav betyder noget?
Mellemspændingskoblingsinstallation skal udføres af kvalificeret personale i henhold til godkendte tegninger, lokale elektriske forskrifter, producentens instruktioner og stedspecifikke sikkerhedsprocedurer. Da udstyret kan indeholde farlig lagret eller induceret elektrisk energi, bør idriftsættelse og vedligeholdelse aldrig stole på visuelle kontaktpositioner alene.
Forberedelse af webstedet
Før levering skal det bekræftes, at fundament, kabelgrave, kabelbukkerum, adgangsveje, ventilationskrav og driftsafstande stemmer overens med de godkendte tegninger. Installationsområdet skal forblive inden for de specificerede miljømæssige grænser og tillade sikker drift og vedligeholdelse.
Kabelterminering og jording
Brug kompatibelt kabeltilbehør, og følg producentens afslutningsinstruktioner. Bekræft lederforberedelse, tilslutningsmoment, faseidentifikation, isoleringstilstand og jordforbindelser. Dårligt installerede afslutninger kan føre til overophedning, delvis afladning, isolationsforringelse eller elektrisk fejl.
Idriftsættelsestjek
Idriftsættelse bør følge en godkendt testplan, der afspejler produktdesign og projektkrav. Typiske kontroller omfatter inspektion af mekanisk drift, aflåsninger, ledninger, jordforbindelse, beskyttelsesindstillinger, kontrolkredsløb og relevante elektriske testresultater. De nøjagtige test og acceptkriterier skal defineres af kvalificerede ingeniører.
8. Hvordan kan operatører vedligeholde en luftisoleret RMU?
Selvom en luftisoleret RMU undgår SF₆-gasservice i sine luftisolerede rum, kræver den stadig et vedligeholdelsesprogram, der passer til dets design, opgaver, alder og installationsmiljø. Forebyggende vedligeholdelse hjælper med at identificere forringelse, før det forårsager et udfald eller en sikkerhedshændelse.
Anbefalede inspektionsområder
- Indkapslingstilstand:Tjek for korrosion, fysisk skade, vandindtrængning, blokeret ventilation og beskadigede tætninger.
- Isoleringstilstand:Se efter forurening, fugt, sporingsmærker, revner eller andre tegn på forringelse under godkendte inspektioner.
- Skiftemekanismer:Kontroller betjeningsmekanismer, positionsindikatorer, aflåsninger og mekanisk tilstand i henhold til producentens procedurer.
- Tilslutninger og kabler:Undersøg tilgængelige afslutninger og forbindelser for tegn på overophedning, løshed eller isoleringsskader ved hjælp af godkendte metoder.
- Beskyttelse og kontrol:Bekræft relæindstillinger, hjælpestrøm, alarmer, motoroperatører og kommunikationsfunktioner, hvor monteret.
- Optegnelser:Dokumentere inspektioner, testresultater, fejl, koblingsoperationer og korrigerende handlinger.
Hvor ofte skal en RMU inspiceres?
Der er ikke et enkelt inspektionsinterval, der passer til hver installation. Følg producentens vedligeholdelsesplan, gældende regler, forsyningskrav og stedets risikovurdering. Udstyr i støvede, fugtige, ætsende eller stærkt belastede miljøer kan kræve hyppigere tilstandstjek.
Åbn ikke forseglede eller begrænsede rum, juster ikke strømførende komponenter eller udfør påtrængende arbejde uden den foreskrevne autorisation, isolering og testprocedurer. Hvis der opstår unormal opvarmning, udledningsstøj, brændende lugte, uventede alarmer eller mekanisk modstand, skal du straks eskalere problemet til kvalificeret vedligeholdelsespersonale.
9. Hvilke almindelige problemer skal projektteams forebygge?
Mange koblingsprojektproblemer begynder før spænding. Klare specifikationer, komplet dokumentation og koordinering mellem udstyrsleverandøren, el-designeren, installatøren og slutbrugeren kan reducere undgåelige forsinkelser.
| Fælles problem | Potentiel konsekvens | Forebyggende indsats |
|---|---|---|
| Forkert fejlvurdering | Udstyret kan muligvis ikke modstå den faktiske netværksfejlpligt. | Bekræft fejlundersøgelsesresultater og udstyrsvurderinger før godkendelse. |
| Forkert feeder-konfiguration | Manglende koblings- eller beskyttelsesfunktioner og dyrt redesign. | Gennemgå enkeltlinjediagrammet og tidsplanen for den funktionelle enhed. |
| Inkompatibelt kabeltilbehør | Installationsproblemer eller upålidelige kabelafslutninger. | Bekræft kabelspecifikationer og godkendte termineringssæt. |
| Uhensigtsmæssige forhold på stedet | Kondens, korrosion, isoleringsproblemer eller adgangsbegrænsninger. | Tjek servicebetingelser, kabinetdesign og installationsafstande. |
| Ufuldstændig testdokumentation | Forsinket inspektion, accept eller idriftsættelse. | Aftal krævede testoptegnelser og certifikater under indkøb. |
| Uklare vedligeholdelsesansvar | Manglende eftersyn og langsommere fejlreaktion. | Definer driftsprocedurer, træning, reservedele og servicesupport. |
For indkøbsteams er den mest effektive tilgang at definere tekniske krav før sammenligning af tilbud. En lav startpris repræsenterer muligvis ikke den bedste samlede værdi, hvis den foreslåede konfiguration kræver yderligere teknik, installationsændringer eller ikke-understøttet tilbehør.
10. Ofte stillede spørgsmål
Hvad er hovedformålet med en luftisoleret ringhovedenhed RMU?
Dens hovedformål er at styre koblings-, isolations- og distributionsforbindelser i et mellemspændingsnetværk. Afhængigt af konfigurationen giver den også transformer-feeder-beskyttelse og understøtter isolering af defekte kabelsektioner.
Hvad betyder luftisoleret i en RMU?
Det betyder, at atmosfærisk luft fungerer som det isolerende medium omkring de relevante strømførende komponenter. Det nøjagtige isoleringsarrangement afhænger af produktdesignet, og udtrykket definerer ikke i sig selv koblings- eller lysbueafbrydelsesteknologien.
Er en luftisoleret RMU SF₆-fri?
Et luftisoleret design kan undgå SF₆ i de relevante isoleringsrum. Købere bør tjekke producentens tekniske dokumentation for at bekræfte, om den komplette foreslåede samling indeholder SF₆ eller andre isolerende gasser.
Hvad er forskellen mellem en RMU og en transformer?
En RMU styrer og beskytter elektriske forbindelser inden for distributionsnettet, mens en transformer skifter spænding fra et niveau til et andet. De kan installeres sammen på en distributionsstation, men de udfører forskellige funktioner.
Kan en luftisoleret RMU automatisk genoprette strømmen efter en fejl?
Ikke nødvendigvis. Basisenheder kan kræve autoriseret manuel omskiftning. Automatisk fejlisolering eller retablering kræver passende beskyttelse, motoriseret kobling, kontrollogik, kommunikation og et godkendt netværksautomatiseringssystem.
Hvilke tekniske vurderinger er vigtigst, når du køber en RMU?
Nøgleparametre omfatter nominel spænding, nominel strøm, kortslutningsmodstand og fremstillingsevne, koblingsopgaver, beskyttelsesarrangement, isoleringsydelse, miljøforhold, kapslingsklassificering og enhver påkrævet intern lysbueklassificering.
Kræver en luftisoleret RMU vedligeholdelse?
Ja. Operatører bør følge producentens vedligeholdelsesplan og inspicere kabinettet, isoleringen, koblingsmekanismer, kabelafslutninger, jordingssystem, beskyttelsesanordninger og valgfrit kontroludstyr efter behov.
Hvilken standard er relevant for mellemspændings metalindkapslede RMU'er?
IEC 62271-200 er en nøglestandard for anvendelige vekselstrøms-metalkapslede koblingsudstyr, der er klassificeret over 1 kV og op til 52 kV. Andre standarder kan gælde for individuelle koblings- og beskyttelsesenheder. Projektteamet bør verificere de påkrævede udgaver og det faktiske produkts testdokumentation.
Hvordan kan købere vurdere en RMU-producent?
Gennemgå producentens tekniske dokumentation, produktkonfigurationsmuligheder, gældende typetestbeviser, rutinemæssige fabrikstestprocedurer, kvalitetskontrol, installationsvejledning, reservedele tilgængelighed, garantibetingelser og evne til at opfylde projektspecifikke krav.
Vælg den rigtige luftisolerede RMU til dit projekt
Pålidelig mellemspændingsdistribution begynder med den rigtige udstyrskonfiguration, nøjagtige tekniske specifikationer og en klar forståelse af stedets forhold. Uanset om du planlægger et industrielt strømdistributionssystem, en kommerciel udvikling eller et forsyningsnetværksprojekt, kan omhyggeligt udstyrsvalg understøtte en mere sikker drift og mere pålidelig vedligeholdelsesplanlægning.
Zhejiang Usune Electric Co., Ltd.kan indgå i din leverandørevaluering ved indkøb af elektrisk distributionsudstyr. Del dit projekts spænding, mærkestrøm, kortslutningskrav, funktionel enhedskonfiguration, installationsmiljø og gældende standarder for at hjælpe med at etablere det passende tekniske omfang.
Har du brug for hjælp til at definere dine krav til mellemspændingskoblingsudstyr?Kontakt osfor at diskutere dine projektspecifikationer, anmode om relevant produktdokumentation og udforske en passende løsning til din strømdistributionsapplikation.
Teknisk note: Produktkonfigurationer og klassificeringer varierer efter model. Bekræft alle specifikationer, gældende standarder, testdokumentation og driftsprocedurer med producenten og den ansvarlige projektingeniør før indkøb, installation eller strømforsyning.
