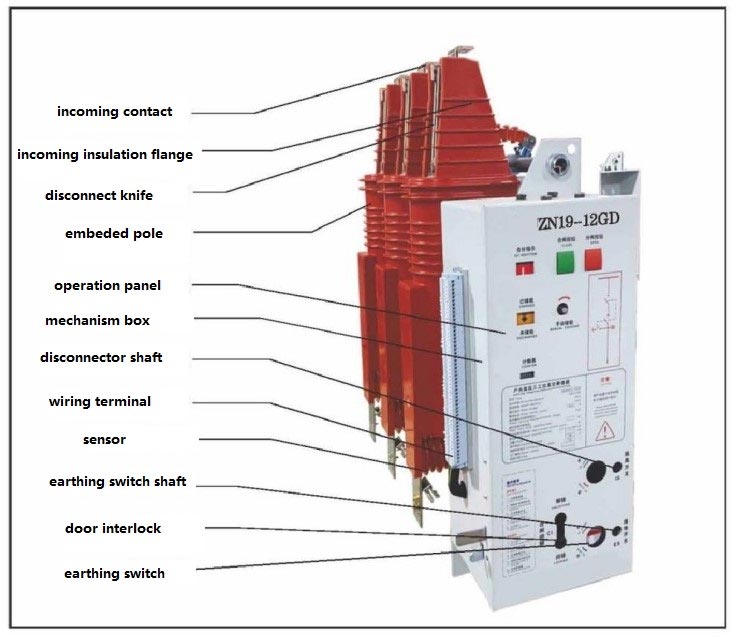

Hv Indendørs Vakuum Afbryder

HV Indoor Vakuum Circuit Breaker er en indendørs højspændings tre-positions vakuumafbryder, placeret som "sikker, pålidelig, effektiv, vedligeholdelsesfri og kan tilpasses alle scenarier." Den er velegnet til 3,6-12kV strøm systemer, der adresserer smertepunkterne ved traditionelle afbrydere og fungerer som en kernebeskyttelsesenhed for strøm net og industrielt udstyr.

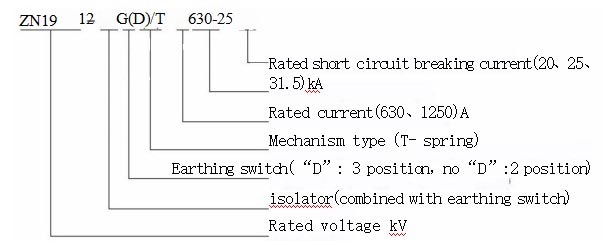

Varekode og betydning

Bemærk: Hvis der ikke er nogen jordingskontakt, fungerer jordforbindelsesakslen som en sammenlåsende aksel, og dimensionerne forblive uændret.

Kerne fordele

1. Overlegen elektromekanisk ydeevne og lang levetid

Stabil mekanisk struktur og fremragende elektrisk ydeevne. Mekanisk levetid når 3000 cyklusser for afbryderkontakter, 10.000 cyklusser for afbrydere og 3000 cyklusser for jordingsafbrydere. Hovedkredsløbet bruger solid-state indlejrede poler, forbedrer miljøtilpasningsevnen og isoleringspålidelighed, opnår vedligeholdelsesfri drift og reduktion af vedligeholdelsesomkostninger.

2. Modulært design og bekvem betjening

Den modulære ramme integrerer flere kernekomponenter, hvilket opnår et miniaturiseret design. Betjeningsmekanismen kan udskiftes og vedligeholdes uafhængigt, understøtter manuel betjening, AC/DC energilagring og fjernbetjening, tilpasning til forskellige operationelle behov og forbedring af effektiviteten.

3. Flere beskyttelser for at forhindre fejlbetjening

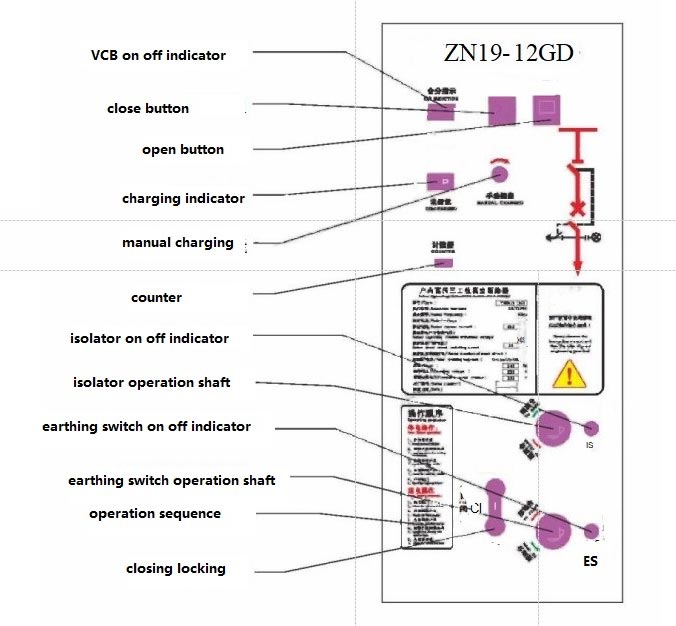

HV Indoor Vakuum Circuit Breaker er udstyret med omfattende elektromekaniske sammenkoblingsenheder. Den afbryderen har en synlig pause efter udløsning, skabslågen er låst med jordingskontakten, og udgående linje er udstyret med en kontaktløs live-line indikatorsensor, som omfattende sikrer drifts- og udstyrs sikkerhed.

4. Alsidige applikationer

Den tilpasser sig forskellige skabstyper og kan monteres i både frem- og baglæns retning. Velegnet til forskellige belastninger, er den især velegnet til scenarier, der involverer hyppig drift og flere kortslutningsstrømme afbrydelser, der opfylder forskellige behov for strømdistribution.

Kerne tekniske parametre

Real-World Application Case

Et casestudie fra en mellemstor industri- og minevirksomhed i det østlige Kina bekræfter, at produktet er praktisk værdi: Virksomhedens 10kV strømdistributionssystem brugte oprindeligt traditionelle olieafbrydere, hvilket led fra store tab, kompleks vedligeholdelse og en høj fejlrate (8%). Efter at have udskiftet det defekte kredsløb med HV Indendørs vakuumafbryder i 2023, vedligeholdelsesfri drift blev opnået, hvilket sparer 30.000 RMB i årlig vedligeholdelse omkostninger, reducere energiforbruget med 68 %, sænke fejlprocenten til under 1 % og sikre stabil drift i 18 måneder uden fejl. Dette demonstrerer fuldt ud produktets værdi i "omkostningsreduktion, effektivitetsforbedringer og sikkerhed," som viser Usunes professionelle evner som leverandør.

Produktbrugs- og vedligeholdelsesinstruktioner

1. Gældende driftsbetingelser

HV Indoor Vakuum Circuit Breaker er velegnet til indendørs miljøer med højder ≤1000m, seismisk intensitet ≤8 grader og ingen eksplosiv korrosion eller kraftige vibrationer, med daglig gennemsnitlig luftfugtighed <95 % og månedligt gennemsnit luftfugtighed <90%. For højder over 1000m kræves professionelle beregninger under udvælgelsen.

2. Driftsprocedurer

Understøtter manuel og elektrisk betjening: Manuel betjening kræver et dedikeret energilagringshåndtag til energi opbevaring før lukning og åbning af afbryderen; elektrisk drift kræver tilslutning til en sekundær strøm forsyning, energilagring og betjening via kontrolknapper. Afbryderkontakten åbner med uret og lukker mod uret. Skabsdøren og jordingskontakten er låst sammen for sikkerhed.

3. Vedligeholdelseskrav

Hele enheden er vedligeholdelsesfri; Vakuumafbryderen bør kun efterses, hvis der er ydre skader mistænkt. Betjeningsmekanismen kræver regelmæssig inspektion, og det udvendige skal rengøres efter 5 år drift eller efter vedligeholdelse. Vedligeholdelse skal udføres af kvalificeret personale; hjælpestrømforsyningen skal afbrydes først.

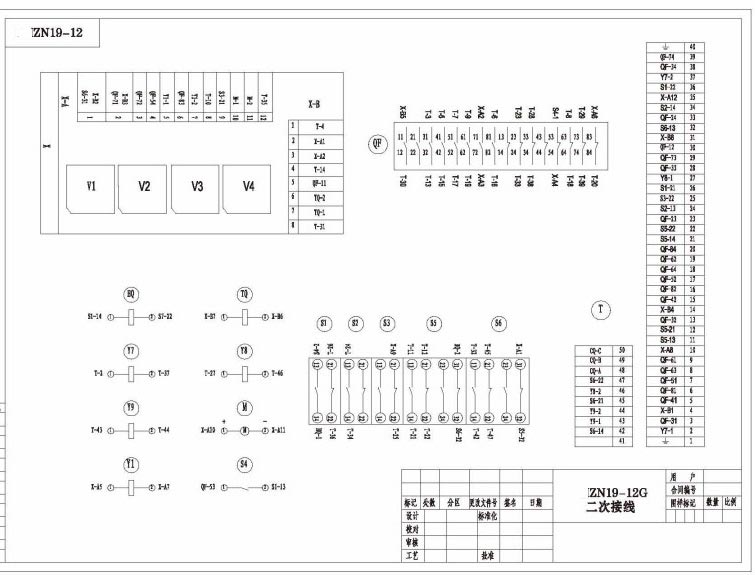

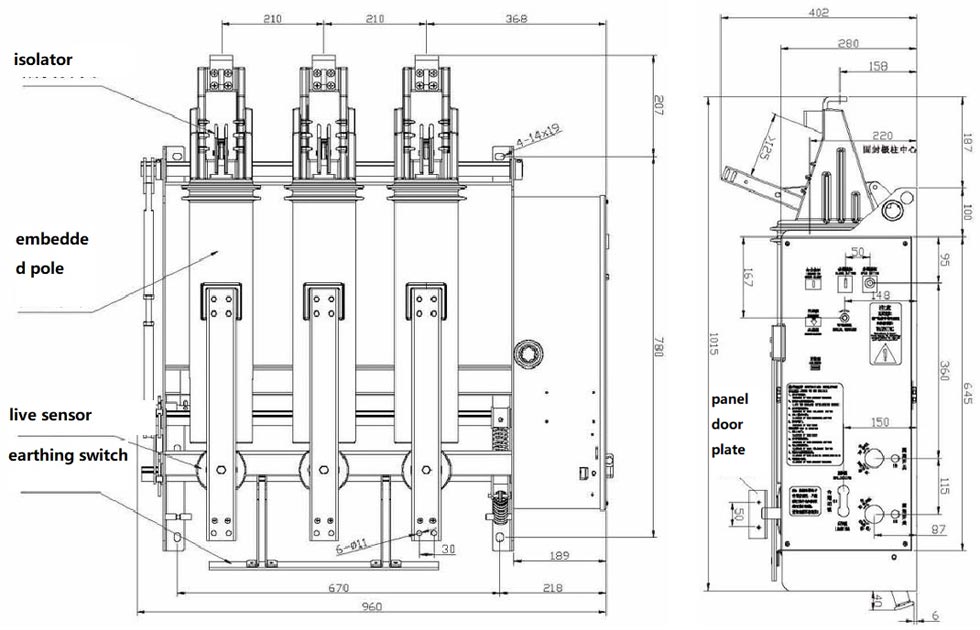

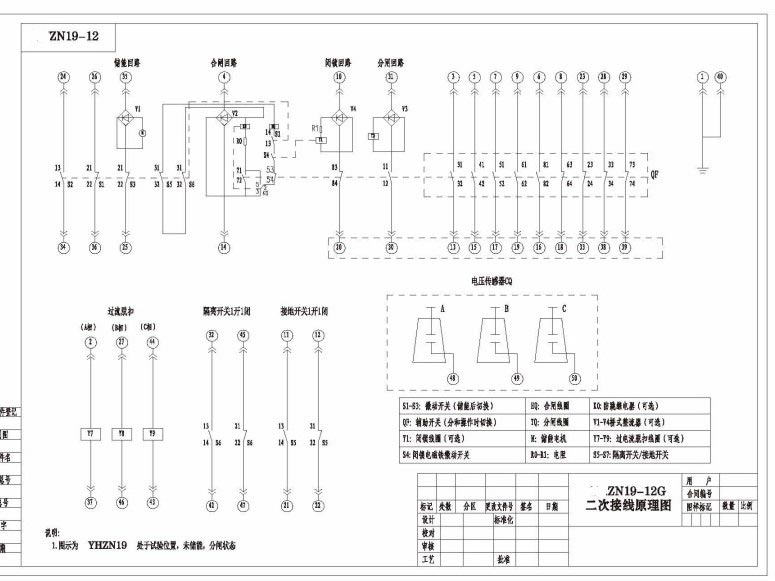

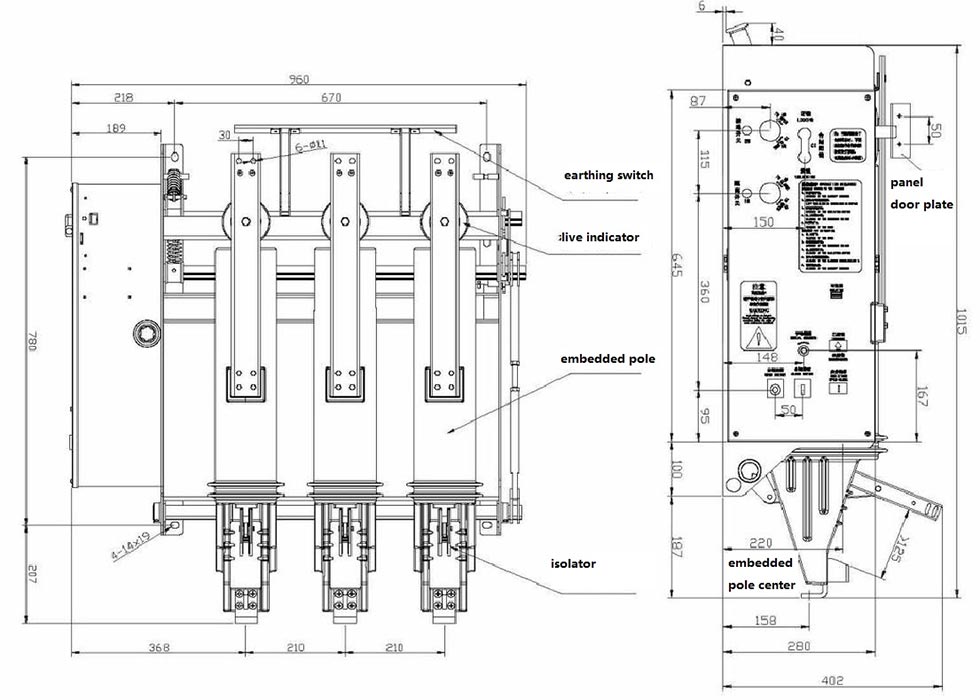

Ydermål og ledningsdiagram

ZN19-12GD/(1250)-(31.5) inversion installation

ZN19-12GD/(1250)-(31,5) normal installation

Brandgaranti og partnerskabsfordele

Som en professionel producent besidder Usune en moderne fabrik. Vores HV indendørs vakuumafbryder gennemgår streng ydeevne og mekanisk indbrudstest, før du forlader fabrikken; emballage og transport er standardiseret for at sikre, at udstyret ankommer i god stand. Som en indenlandsk leverandør af høj kvalitet i Kina, Usune leverer skræddersyede løsninger, omfattende eftersalgsservice og hurtig levering. Vores produkter eksporteres til udlandet, gør os til et foretrukket valg i branchen for vores overlegne kvalitet, og vi giver løbende brugerne pålidelige strømdistributionsløsninger.
