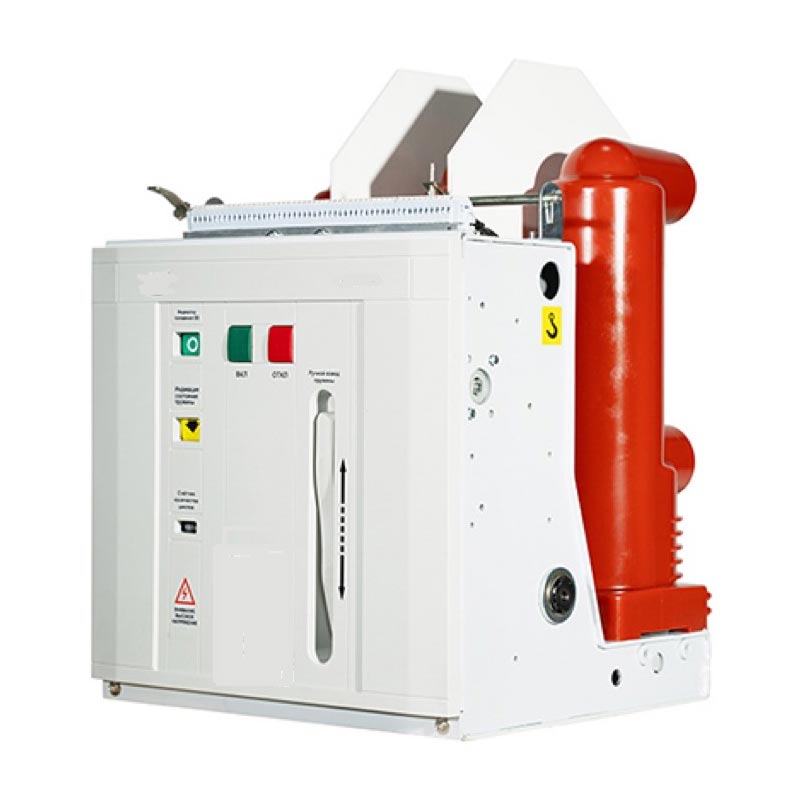

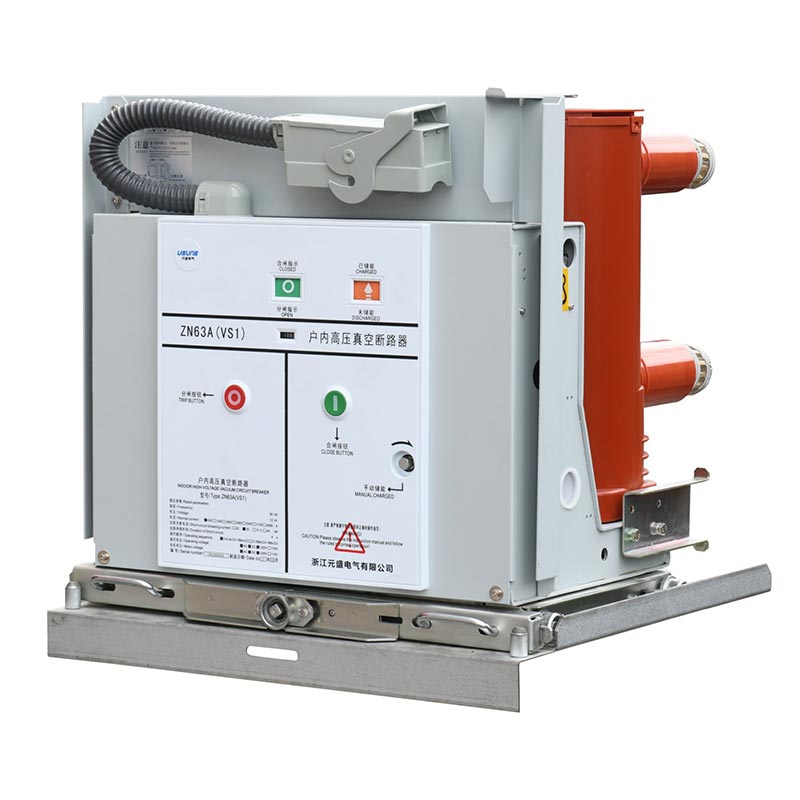

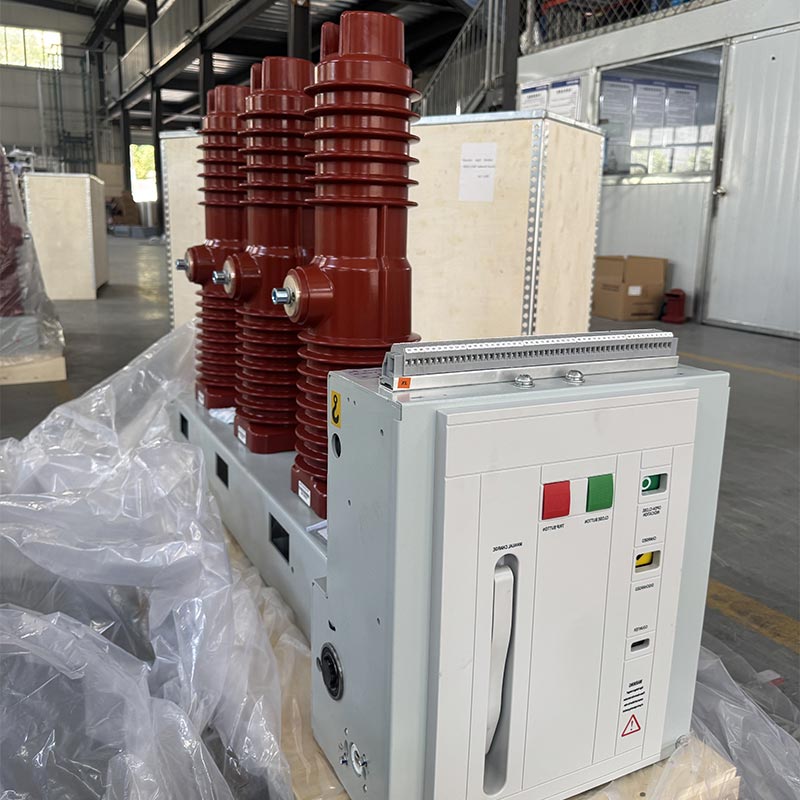

Indendørs højspændingsvakuumafbryder

Usune VS1(ZN63)-12-serien indendørs højspændingsvakuumafbryder er en central elektrisk beskyttelse og kontrol enhed til 12kV strømsystemer. Det integrerede design af den fjederbetjente mekanisme og afbryderhuset reducerer mellemliggende transmissionsforbindelser, sænker energiforbrug og støj og forbedrer produktets funktionalitet pålidelighed. Hovedkredsløbet bruger integreret størknede poler, hvilket opnår miniaturisering af afbryderen, forbedrer miljøtilpasningsevnen og levetiden og muliggør vedligeholdelsesfri drift i de fleste scenarier.

Produktfordele

1.Høj pålidelighed

Vakuumafbryderen er installeret på langs i en rørformet isoleringscylinder lavet med epoxyharpiks APG, giver fremragende krybemodstand og forhindrer effektivt støvophobning og ekstern interferens. Det kan fungere stabilt selv i fugtige og stærkt forurenede miljøer.

2.Fleksibel konfiguration

Den kan være udformet som en fast installationsenhed eller udstyret med en dedikeret aktuator til at danne en skuffeenhed. Det passer perfekt til KYN28A-12 (GZS) type centermonteret skuffetype koblingsudstyr. Den faste type kan også bruges i XGN-seriens faste koblingsudstyr.

3. Kan tilpasses til hyppig drift

Ved at udnytte de unikke fordele ved vakuumafbrydelse er den særligt velegnet til scenarier, der kræver det hyppig drift ved nominel driftsstrøm og gentagne afbrydelser af kortslutningsstrøm, giver stærk praktisk.

4. Overholdelse af standard

Overholder strengt GB/T1984-2014 "High Voltage Circuit Breakers", JB3855-1996 "3,6~40,5kV indendørs højspænding Vakuumstrømafbrydere", DL/T403-2000 "12~40,5kV Vakuumafbrydere Bestillingstekniske betingelser", og IEC62271-100:2008 standarder, der sikrer autoritativ kvalitetssikring.

Tekniske parametre

Struktur og funktion

1. Overordnet struktur

Usune VS1(ZN63)-12 indendørs højspændingsvakuumafbryder vedtager en integreret struktur med driften mekanisme og lysbueslukningskammer anbragt for og bag. Det ledende hovedkredsløb er et trefaset gulvmonteret struktur. Dette unikke design reducerer støvophobningen markant på lysbueslukningskammeret overflade, hvilket forhindrer, at vakuumbueslukningskammeret bliver påvirket af eksterne faktorer. Selv i fugtigt og stærkt forurenede miljøer, opretholder den fremragende modstå spænding og høj modstand, udkonkurrerer tilsvarende produkter.

2. Driftsmekanismens struktur

Betjeningsmekanismen er en plan fjederbetjent mekanisme med både manuel og elektrisk energilagring funktioner. Driftsmotoren er placeret i kabinettet foran lysbueslukningskammeret. Skabet er opdelt i fem samlingsrum af fire mellemliggende skillevægge, der hver rummer energilagring, transmission, udløsning og bufferkomponenter af betjeningsmekanismen. Det integrerede design af lysbueslukningskammeret og betjeningsmekanisme sikrer en høj grad af overensstemmelse mellem betjeningsmekanismens ydeevne og bueslukningskammerets åbnings- og lukkekrav, reducerer overflødige komponenter, sænker energi forbrug og støj samt forbedring af afbryderens driftssikkerhed.

Driftsmiljø

1. Ambient Temperature: Maximum +40℃, Minimum -15℃
2. Omgivende luftfugtighed: Daglig gennemsnitlig relativ luftfugtighed ≤95%; Månedlig gennemsnitlig relativ luftfugtighed ≤90%; Dagligt gennemsnit vanddamptryk ≤22×10⁻³MPa; Månedligt gennemsnitligt vanddamptryk ≤1,8×10⁻³MPa
3. Højde: Ikke over 1000m
4. Seismisk intensitet: Ikke over 8 grader
5. Atmosfærisk miljø: Intet væsentligt støv, røg, ætsende eller brændbare gasser, dampe eller saltspray forurening i den omgivende luft.

Bemærk: Hvis ovenstående normale driftsmiljøforhold overskrides, bedes du kontakte vores producent i gå videre for at tilpasse produktet efter de faktiske arbejdsforhold.

Installation og idriftsættelse

1. Kontroller afbryderen for skader under transport og opbevaring. Hvis der findes en skade, skal du stoppe med at bruge den straks og kontakt vores leverandør for eftersalgssupport.
2. Fjern snavs (især fra isoleringsoverfladen). Snavs dannet under transport eller opbevaring kan påvirke produktets isoleringsevne og kan endda forårsage sikkerhedsrisici.
3. Betjen afbryderen manuelt i overensstemmelse med reglerne for at lagre energi, lukke og åbne, observer om energilagringsstatus og åben/luk-positionsindikatorerne er normale.
4. Betjen afbryderen ved at bruge strømforsyningen til at lagre energi, luk og åbn, observer om energilagringsstatus og åben/luk-positionsindikatorerne er normale.
5. Betjening af håndkærreafbryderen: Sæt skubbehåndtaget ind i skubbehullet, drej det med uret for at frem og mod uret for at trække sig tilbage med en samlet fremføringsslag på 300±3 mm; i åben stilling, jævnt flyt den til arbejds- eller testposition, drej håndtaget 30 gange ved middel hastighed, indtil der høres en "klik"-lyd, angiver, at den er i den korrekte position (anvend ikke overdreven kraft for at undgå at beskadige skubbemekanismen), og samtidig vil det tilsvarende positionsindikatorkredsløb blive tilsluttet.

Bemærk: Hvis der vælges en lukkende sikringsanordning, skal sikringskredsløbets strømforsyning tilsluttes lås den op, før du lukker kredsløbet.

Ansøgningssag fra den virkelige verden

Case Study: Urban Commercial Complex Power Distribution Project

Et 150.000㎡ kommercielt kompleks (som integrerer indkøbscenter, kontorbygning og hotel) i det centrale forretningsdistrikt fra Hangzhou, Kina, krævede højspændingsafbrydere med stabil ydeevne, tilpasningsevne til hyppige drift og høj sikkerhed for at sikre kontinuiteten i den samlede strømforsyning. Efter at have sammenlignet forskellige muligheder klienten valgte Usune VS1-12/630-25 håndkærre-type indendørs højspændingsvakuumafbryder, der installerer 20 enheder til at håndtere kortslutningsbeskyttelse og laststyring af kompleksets høj- og lavspændingsstrømfordelingssystem. Siden idriftsættelsen har den fungeret stabilt uden fejl, med fejlisoleringstid reduceret til 0,3 sekunder, effektivt at sikre normal drift af elektrisk udstyr og opnå stor ros fra kunden.

FAQ

Q1: Hvad hvis den indendørs højspændingsvakuumafbryder bruges i et miljø uden for det normale område?

A1: Hvis det faktiske driftsmiljø overstiger normale forhold (såsom højde over 1000m, omgivende temperatur under -15 ℃ eller over +40 ℃ osv.), er det nødvendigt at rådføre sig med vores producent på forhånd. Vores fabrik vil tilpasse produkter baseret på faktiske miljøparametre, såsom forbedring af isoleringsydelse og optimering tætningsstrukturer, for at sikre stabil drift i målmiljøet.

Spørgsmål 2: Hvordan vedligeholder man Usune VS1-12-seriens afbrydere for at forlænge deres levetid?

A2: Produktet vedtager en integreret størknet stang og integreret struktur, hvilket opnår vedligeholdelsesfri drift under normal brug. Kun periodisk kontrol af afbryderens overflades renhed (især isoleringen overflade), fjernelse af støv og snavs og observation af åben/luk-positionsindikatorer og energilagringsstatus er påkrævet. Hvis der findes abnormiteter, skal du straks stoppe med at bruge produktet og kontakte vores leverandør for at få det professionel eftersalgsvedligeholdelse for at forhindre yderligere skade.

Q3: Er Usune VS1-12-seriens afbrydere kompatible med andre mærker af koblingsudstyr?

A3: Ja. Produktet er designet efter nationale og internationale standarder og er perfekt kompatibelt med KYN28A-12 (GZS) type centermonteret skuffetype koblingsudstyr og XGN-serien fast koblingsudstyr. Desuden er vores producenten kan justere produktdimensioner og grænseflader i henhold til den specifikke koblingsmodel kunde for at sikre kompatibilitet. Inden du køber, bedes du oplyse koblingsudstyrets parametre til vores leverandør for professionel matchningsrådgivning.
