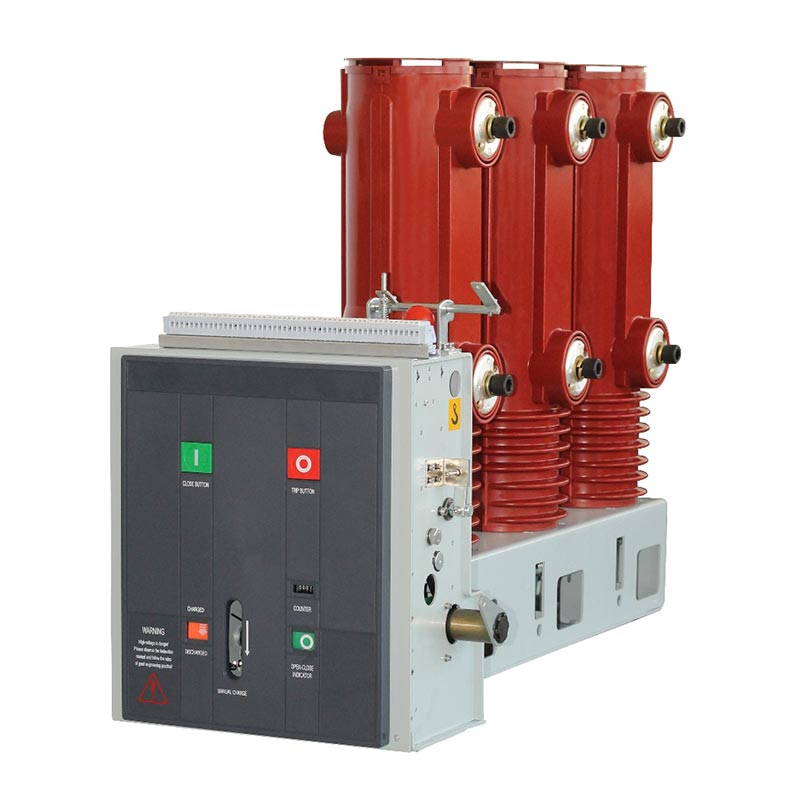

Lateral Type Vakuum Circuit Breaker

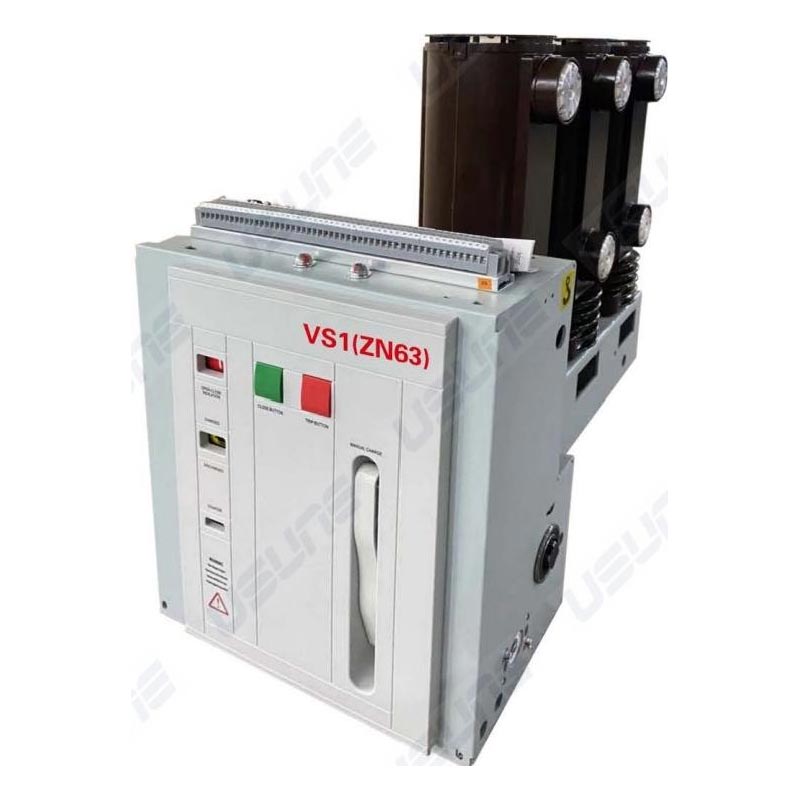

Usune Lateral Type Vakuum Circuit Breaker er et indendørs installeret højspændingsanlæg, opdelt i to hoved serie: VS1(ZN63)-12 og VS1-24. Det bruges primært i 12KV, 24KV og 36KV trefasede strømsystemer, der udfører beskyttelses- og kontrolansvar for elnetudstyr og industri- og minevirksomheders elsystemer. Ved hjælp af avanceret vakuumbue-slukningsteknologi har den hurtig lysbueslukningshastighed, lille størrelse, lang levetid, og lave vedligeholdelsesomkostninger, hvilket gør den til en uundværlig kerneenhed i moderne kraftoverførsel og distributionssystemer.

Kernefordele:

1. Års applikationserfaring inden for krafttransmission og -distribution, meget udbredt i industri- og minedrift virksomheder, kraftværker og elnet i byer og landdistrikter, opnår udbredt brugeranerkendelse for sin stabile ydeevne og pålidelig drift.

2. Uafhængigt udviklet af Usunes professionelle R&D-team, med et sidemonteret design, der integrerer fjederdriftsmekanisme med afbryderlegemet, der optimerer den overordnede struktur; vakuumafbryderen bruger en APG-proces epoxyharpiks isoleringscylinder, der tilbyder fremragende krybeevne og miljømæssig tilpasningsevne.

3. Overholder strengt GB/T1984-2014 "High Voltage Circuit Breakers", JB3855-1996 "3.6~40.5KV Indendørs Højspænding Vakuumstrømafbrydere", DL/T403-2000 "12~40,5KV Vakuumstrømafbrydere Bestillingstekniske betingelser", og IEC62271-100:2008 internationale standarder og har bestået flere autoritative tests og certificeringer.

4. Som en professionel producent af højspændingsudstyr i Kina besidder Usune en standardiseret produktionsanlæg, og hver enkelt afbryder gennemgår strenge tests, før de forlader fabrikken. Som en pålidelig leverandør, det giver omfattende eftersalgsservice og teknisk support, hvilket eliminerer enhver bekymring for brugerne.

Produktspecifikationer og tekniske parametre

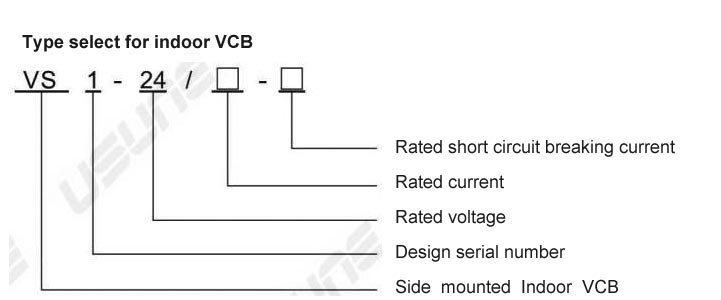

Usune Lateral Type Vakuum Circuit Breaker tilbyder et komplet udvalg af specifikationer og stabil ydeevne. Det vigtigste tekniske parametre (med VS1(ZN63)-24-serien som den primære reference) er vist i tabellen nedenfor:

Struktur og funktion

1. Overordnet struktur

Betjeningsmekanismen og lysbueslukningskammeret er arrangeret i en integreret struktur med hoved ledende kredsløb er en trefaset gulvmonteret type. Vakuumbueslukningskammeret er på langs installeret i en APG-behandlet epoxyharpiks rørformet isoleringscylinder, der giver fremragende krybeevne, reduktion af støvophobning på lysbueslukningskammerets overflade, undgå påvirkning af eksterne faktorer, og sikrer god isolering selv i fugtige og stærkt forurenede miljøer. VS1-12 serien er en fast installation type, egnet til fast koblingsudstyr, og kan bruges uafhængigt eller anvendes til ringnetværksstrømforsyning, box-type transformere og andre systemer.

2. Betjeningsmekanisme

Den laterale type vakuumafbryder anvender en plan fjederbetjent mekanisme, der understøtter både manuel og lagring af elektrisk energi. Betjeningsmotoren er anbragt i det forreste kabinet i lysbueslukningskammeret, opdelt i fem samlingsrum, der hver rummer energilagrings-, transmissions-, udløsnings- og bufferkomponenterne. Det integrerede design af lysbueslukningskammeret og betjeningsmekanismen sikrer en høj grad af tilpasning mellem driftsydelse og lysbueslukningskammerets åbnings- og lukkekrav, hvilket reducerer mellemtrin, sænkning af energiforbrug og støj samt forbedring af afbryderens funktion pålidelighed.

Applikationsmiljø

Lateral Type Vakuum Circuit Breaker er velegnet til indendørs miljøer og skal opfylde følgende krav: omgivelsestemperatur -15 ℃ til +40 ℃; daglig gennemsnitlig relativ luftfugtighed ≤95%, månedlig gennemsnit ≤90%; højde ≤1000m; seismisk intensitet ≤8 grader; og fravær af væsentligt støv, ætsende gasser eller anden forurening. Bemærk: Tilpasning er påkrævet for applikationer, der overstiger disse krav efter forudgående konsultation med producent.

Installation og idriftsættelse

Lateral type vakuumafbrydere gennemgår strenge tests, før de forlader fabrikken. Inden der tændes for primære kredsløb, skal følgende forberedelser foretages:

1. Tjek udstyret for skader; hvis den er beskadiget, skal du stoppe med at bruge den.
2. Rengør isoleringsoverfladen for eventuelle forurenende stoffer.
3. Betjen energilagrings- og åbnings-/lukkefunktionerne manuelt, og observer, at status er normal.
4. Betjen ved hjælp af strømforsyningen, som bekræfter, at status er normal.

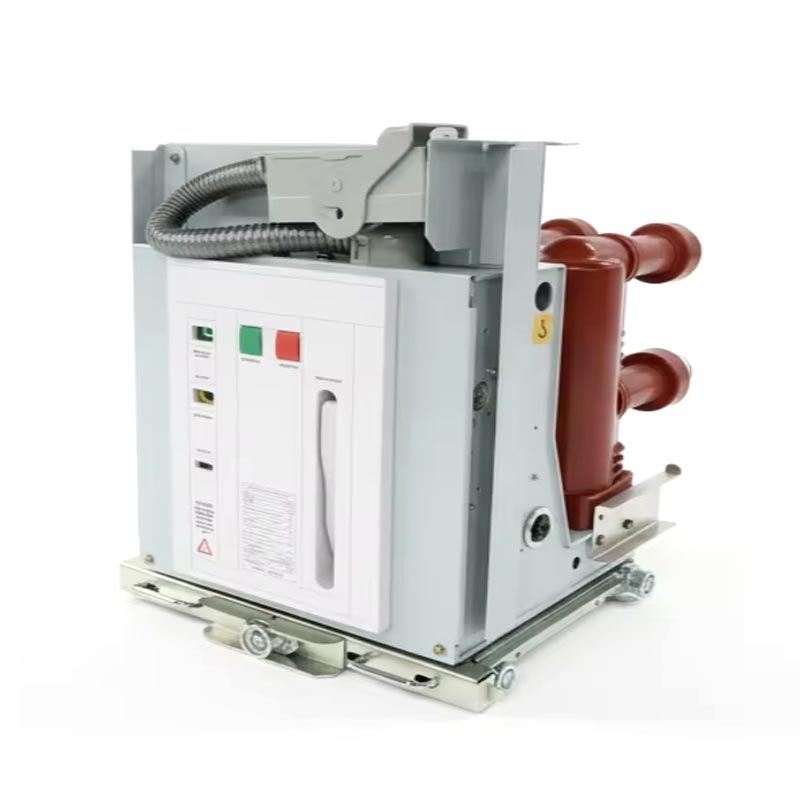

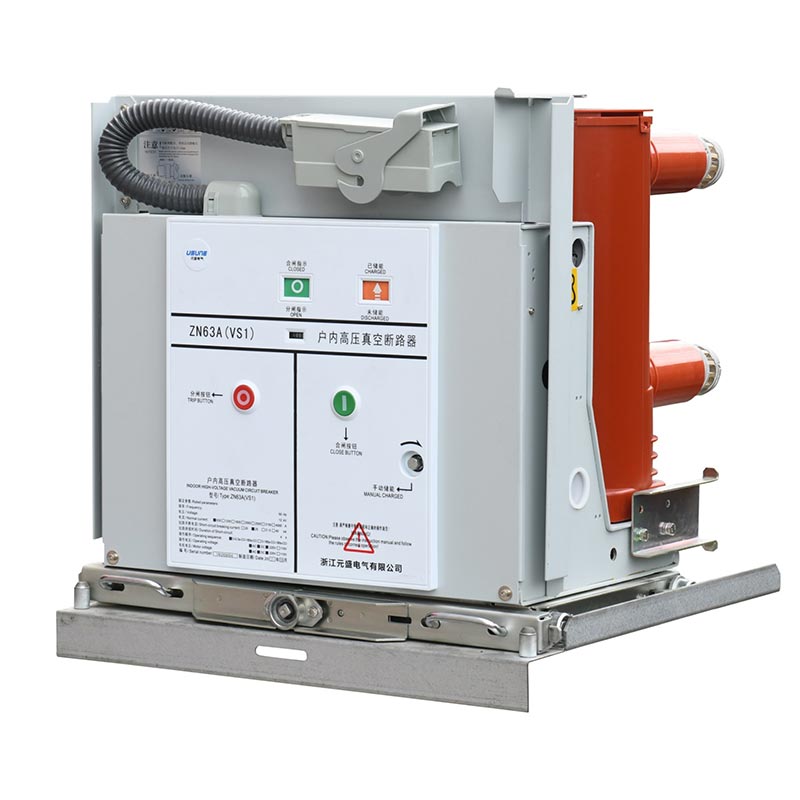

5. Før/træk håndvogns-typeafbryderen frem i henhold til specifikationerne, og bekræft, at positionen indikatoren er normal efter at have nået den korrekte position.

Bemærk: Når du bruger en lukkeanordning, skal der tilsluttes strøm for at låse den op, før den lukkes.

Praktisk ansøgningssag

Casestudie: Anvendelse i en stor industri- og minevirksomhed i Kina

En stor stålvirksomhed i Kina har et komplekst strømsystem med høje krav til udstyrsdrift frekvens- og kortslutningsstrømstyring. Efter at have sammenlignet flere leverandører, Usune VS1(ZN63)-24-serien afbryder blev valgt som kernebeskyttelsesenhed for strømdistributionssystemet. Siden dens idriftsættelse i 2024, har systemet fungeret stabilt i over 12 måneder uden fejl, med succes tre kortslutningsfejl, der effektivt beskytter udstyr og forhindrer tab af strømafbrydelse. Virksomheden meget anerkender produktets ydeevne og installations- og idriftsættelsestjenesterne leveret af producenten.

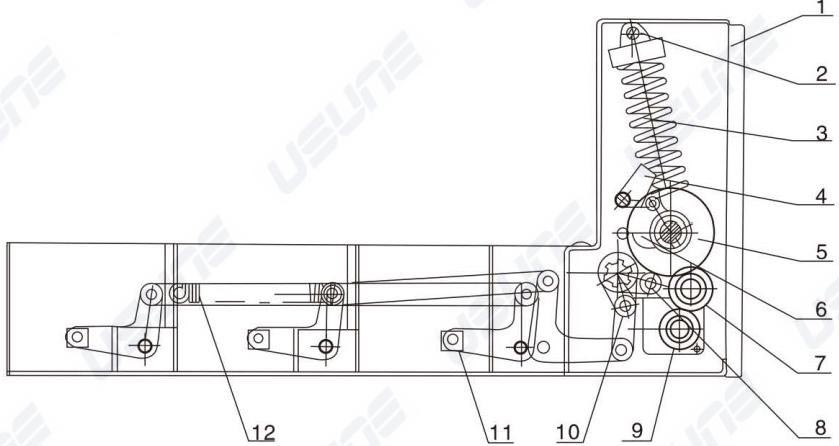

1.Switchboks
2. Vippebolt
3.Lukkefjeder
4.Lukkebeslag
5. Interne elektriske ledninger principal
6.Knastmekanisme/betjening af mekanisme
7. Gear hjul transmission mekanisme
8.Indgangsforbindelseshåndtag
9.Opladet motor
10. Firegrebs transmissionsmekanisme
11.Transmissionsblok
12. Udløsningsmekanisme

Leverandør- og producentforpligtelse: Usune, som en professionel producent af elektrisk højspændingsudstyr i Kina, besidder en standardiseret fabrik og et professionelt R&D, produktion og eftersalgsteam. Som en pålidelig leverandør, vi overholder princippet om "kvalitet først, kunden fremmest," strengt kontrollerende alle aspekter af produktion for at sikre, at produkter opfylder standarder og brugerbehov; vi leverer omfattende eftersalgsservice, herunder installationsvejledning på stedet, idriftsættelse, vedligeholdelse og teknisk træning, og løbende innover og optimere vores produkter for at understøtte udviklingen af krafttransmissions- og distributionsindustrien.
