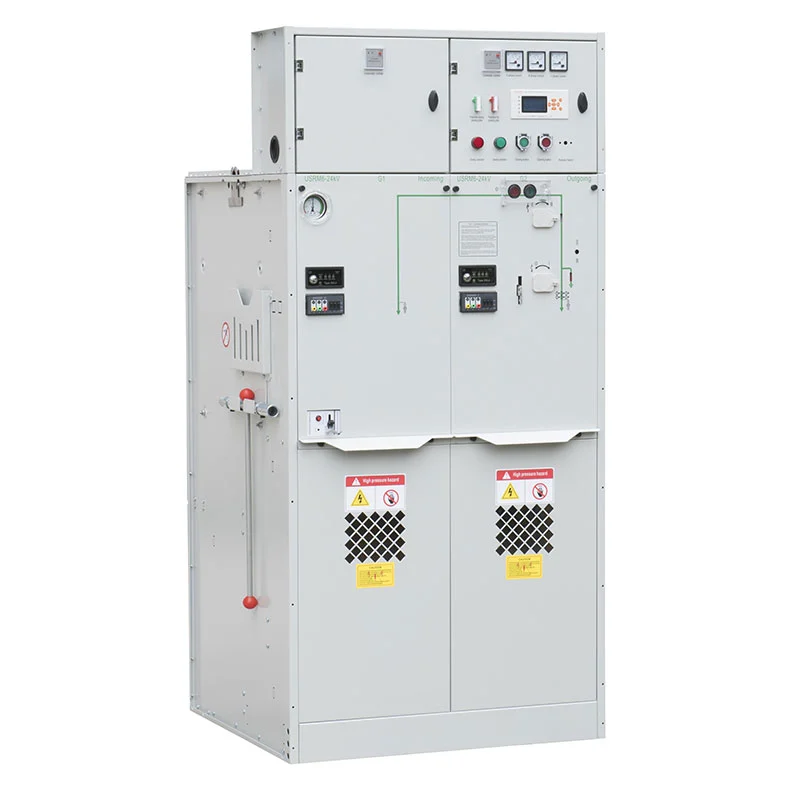

24kv 33kv Sf6 Gis Gasisoleret koblingsudstyr

Denne mellemspændings-GIS-løsning er velegnet til installationer, hvor gulvpladsen er trang, eller miljøforholdene er barske. Typiske installationssteder omfatter underjordiske kraftanlæg, kystzoner, højlandsområder og bystationer. Takket være dens fuldt lukkede konstruktion optager hardwaren et kompakt fodaftryk, hvilket gør det lettere for designspecialister at integrere mellemspændingsdistributionsenheder i både hovedtransformatorstationer og sekundære distributionsstationer.

Adaptiv modulær arkitektur

Strømdistributionsprojekter har sjældent identiske kredsløbslayouts, hvilket betyder, at kompakte koblingsudstyrsplatforme skal understøtte fleksibel samling snarere end faste, ensize-pas-alle-arrangementer. Bygget omkring en modulær ramme kan 24kV 33kV SF₆ GIS gasisoleret koblingsudstyr USRM6-platformen integrere tre forskellige funktionelle enheder: Type C til belastningsafbrydermoduler, Type F til kombinerede funktionelle samlinger og Type V til afbrydermoduler.

Designteams kan vælge individuelle standardmoduler eller præmonterede kombinationer i henhold til projektets elektriske skemaer. Hovedskinneinfrastrukturen understøtter udvidelse på stedet, hvilket gør det muligt at gruppere flere moduler i forskellige koblingsanlæg. En sådan modulær fleksibilitet gør det muligt for udstyret at opfylde forskellige krav relateret til udgående feeders, transformerforbindelser, beskyttende isolation og strømfordelingsopgaver.

Minimal vedligeholdelsesprofil

Konventionelle udendørs elektriske apparater forbliver udsat året rundt for støv, fugt, forurenende stoffer og skiftende temperaturer. Disse negative faktorer har en tendens til at øge tilbagevendende inspektions- og servicekrav i hele udstyrets driftslevetid.

Det 24kV 33kV SF₆ GIS gasisolerede koblingsudstyr USRM6 anvender et forseglet gasisoleret kabinet, der fysisk isolerer det primære kredsløb fra omgivende forhold. Det reducerer i høj grad direkte kontakt mellem interne komponenter og miljøforurenende stoffer og leverer en driftsplan, der kræver meget lidt rutinemæssig vedligeholdelse. Denne egenskab giver klare fordele for steder, der er vanskelige at få adgang til, såsom underjordiske kraftrum, pladsbegrænsede byfordelingslokaler og fjerntliggende infrastrukturaktiver. Reduceret servicefrekvens bliver en vigtig evalueringsfaktor, når brugere vælger udstyr til disse udfordrende steder.

Integrerede switch-, beskyttelses- og hjælpefunktioner

Denne SF₆ C-GIS-platform leverer langt mere end grundlæggende kredsløbsluknings- og åbningshandlinger. Baseret på den valgte modulkombination kan systemet rumme fejlbeskyttelse, elektrisk isolering, energimåling, realtidsstatusovervågning, jording, datakommunikation og automatisk styring sideløbende med koblingsfunktioner.

Forskellige funktionelle moduler kan matches frit for at tilpasse hele koblingsanlæggets opsætning med projektets beskyttelses- og distributionsarkitektur. Denne alsidighed skaber bredere muligheder for EPC-entreprenører og systemintegratorer, der har til opgave at udvikle komplette mellemspændingsstrømdistributionsnetværk.

Miljømæssige driftsparametre

Omgivelsesforholdene på stedet bør vurderes omhyggeligt, inden der afsluttes mellemspændings-GIS-valg. 24kV 33kV SF₆ GIS gasisoleret koblingsudstyr USRM6-serien er konstrueret til at fungere i højder op til 4000 m. Dens tilladte omgivelsestemperatur spænder fra -40°C til +50°C, med en maksimal 24-timers gennemsnitstemperatur på 35°C. For fugtighedskriterier kan 24-timers relative luftfugtighed toppe med 95 %, mens den månedlige gennemsnitsværdi ikke kan overstige 90 %. Installationsstedet skal være fri for eksplosive eller ætsende dampe, intense mekaniske stød og vedvarende kraftige vibrationer. Forureningsgraden må ikke overstige Klasse III som specificeret under GB/T 5582, og enheden har bestået seismisk kvalifikation til Grad 9 modstand. For projekter placeret over 1000 m, skal købere give producenten besked om at justere SF₆-ladetrykket korrekt. Eventuelle usædvanlige miljøkrav på stedet kræver fælles bekræftelse blandt producenter, leverandører og slutkunder før ordreafgivelse. Som et eksempel kan installationer i højder over 2000 m kræve ændrede gastrykindstillinger for at mindske interne overspændingsrisici inde i tanken.

Kerneapplikationssektorer

Underjordiske understationer Underjordiske kraftanlæg er normalt begrænset af begrænset brugsareal og strenge ventilationsgrænser. Det kompakte forseglede GIS-design hjælper designere med at maksimere brugen af ​​begrænset plads, mens de svækker negative miljøpåvirkninger, hvilket gør produktet ideelt til inkorporering i kompakte understationer og sekundære distributionsstationer.

Industrielle og minedriftslokaler Industrielle og minedriftssteder kræver pålidelig mellemspændingsomskifter og beskyttende hardware til at betjene motorer, transformere, udgående feedere og lokale distributionsnet. Den forseglede tank beskytter interne komponenter mod forurening og leverer alle nødvendige koblings-, beskyttelses-, isolerings- og overvågningsfunktioner til on-site strømsystemer.

Jernbane- og transportinfrastruktur Jernbanedepoter, lufthavnsforsyninger og tilhørende transportinfrastruktur har brug for ensartet strømforsyning over et bredt spektrum af belastninger. Modulært koblingsudstyr kan konfigureres med brugerdefinerede feeder- og beskyttelsessystemer i et centraliseret distributionssystem, der hjælper integratorer med at udvikle kompakte mellemspændingsstrømløsninger til transportprojekter.

Byfordelingsnet Tilgængelig jord er generelt knap i bycentre og boligkvarterer. Kompakt gasisoleret koblingsudstyr kan installeres i transformerstationer og distributionshubs, hvor traditionelle luftisolerede koblingsanlæg ville kræve langt større installationsplads. Dens lukkede tankstruktur mindsker også den omgivende interferens, der virker på det primære kredsløb.

Kyst- og højlandsområder Standard elektrisk udstyr er modtageligt for høj luftfugtighed, saltforurening, højdepåvirkninger og skarpe temperaturudsving. USRM6s lukkede primære kredsløb reducerer direkte eksponering for disse barske forhold. Projekthold kan analysere stedspecifikke driftsparametre på udvælgelsesstadiet for at bekræfte den bedst egnede konfiguration og arbejdsindstillinger.

Vejledning til valg af udstyr

Mens de køber 24kV og 33kV SF₆ GIS, bør købere gennemgå hele den elektriske ordning i stedet for at træffe købsbeslutninger udelukkende baseret på nominel spænding. Teknisk vurdering skal dække nominelle spændingsniveauer, isolationskrav, muligheder for afbryder eller belastningsafbryder, fødemængder, samleskinnearrangementer, jordingsskemaer, beskyttelses- og målefunktioner, installationshøjde, temperatur, fugtighed, forureningsgrad, kommunikationsgrænseflader og overholdelse af gældende IEC- og GB-standarder.

Usunes ingeniørteam samarbejder med projektingeniører og systemintegratorer for at definere en skræddersyet USRM6-konfiguration baseret på enkeltlinjediagrammer og faktiske driftsforhold på stedet.

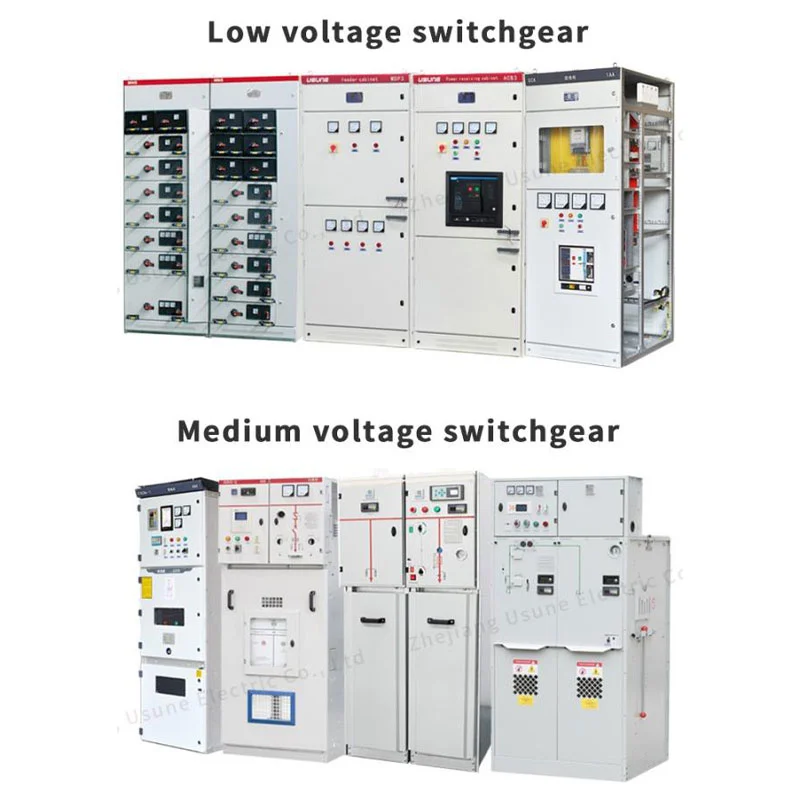

Hvorfor samarbejde med Usune?

Streng kvalitetssikring Usune opretholder formaliserede kvalitetssikringsarbejdsgange, der dækker fremstilling, fabriksaccepttest og produktafsendelse. ISO 9001-standarderne understøtter stabil produktionskvalitet, mens ISO 14001- og ISO 45001-rammerne styrer miljøforvaltning og arbejdsmiljøledelse.

Skræddersyede modulære konfigurationer Usune tilbyder fleksible modulkombinationer tilpasset forskellige kredsløbsfunktioner og distributionskrav. Denne service passer til EPC-virksomheder, elektriske systemintegratorer, distributører og indkøbsteams, som har brug for koblingsudstyr tilpasset i henhold til de udpegede elektriske tegninger.

Globalt anerkendt overholdelse Produktdesign overholder både internationale IEC-standarder og kinesiske GB-specifikationer, og CE-certificering kan leveres. Denne ordning understøtter kunder, der målretter mod forskellige oversøiske markeder. Gældende standarder og certificeringsregler kan verificeres i forhold til destinationslandekoder og projekttekniske specifikationer.

Specialiseret teknisk support For GIS-projekter er det afgørende at låse den korrekte konfiguration inden produktionen påbegyndes. Kunder kan dele enkeltlinjetegninger, nominelle spændingskrav, feeder-skemaer, højdedata og miljøoplysninger til teknisk konsultation med Usunes ingeniørteam.

Tekniske parametre

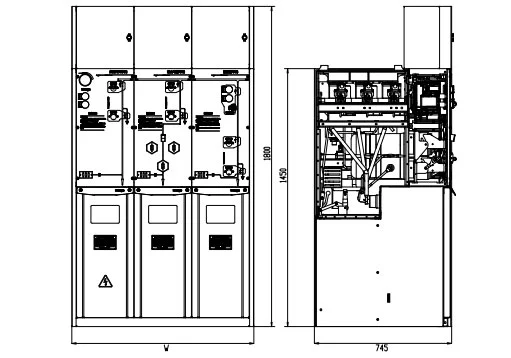

Produktstrukturer

Cas-space raketlanceringsprojekt

Under Cas-space raketopsendelsesprojektet blev USRM6-serien hentet ind for at håndtere mellemspændingsstrømfordeling på tværs af opsendelsesfaciliteten, der dækker både dens kritiske infrastruktur og de elektriske belastninger, der er knyttet til den. Distributionskoblingsudstyr på et lanceringssted forventes at holde omskiftning, beskyttelse, isolation og overvågning pålidelig for væsentligt udstyr såvel som hjælpeinstallationer - og at holde en stabil ydeevne selv i et relativt begrænset elektrisk miljø. Fordi hovedkredsløbet sidder i en SF6-lukket isoleret struktur, beskytter USRM6-serien det stort set mod eksterne miljøforhold, en egenskab, der betyder mest for specialiseret infrastruktur, der opererer under strenge krav.

Koblingsanlæggets modulære konfiguration gav ligeledes arrangementet tilstrækkeligt spillerum til at matche projektets distributionsarkitektur. Funktionelle enheder kunne samles i overensstemmelse med strømnetværkets design, og den udvidelige hovedbus skabte yderligere frihøjde til netværkskonfiguration og fremtidig systemplanlægning. Alt i alt var det blandingen af ​​kompakt struktur, lukket isolering og modulært design, der gjorde USRM6-serien til en passende mellemspændingsfordelingsløsning til Cas-space raketopsendelsesprojektet - en der besvarede anlæggets behov for pålidelig, men pladseffektiv elektrisk infrastruktur.

Standarder og certificeringer

USRM6-serien er designet med henvisning til gældende højspændingskoblingsudstyr og kontroludstyrsstandarder, inklusive GB 3804-2004 for 3,6 kV–40,5 kV højspændings-vekselstrømsbelastningsafbrydere, GB 1984-2014 for højspændings-AC afbrydere, GB 16926-2009 til HV AC lastbrud afbryder-sikringskombinationer, GB 1985-2014 til HV AC isolering afbrydere og jordafbrydere, og GB 3906-2006 til 3,6 kV–40,5 kV AC metalindkapslet koblings- og kontroludstyr.

Den henviser også til GB/T 11022-2011 for almindelige tekniske krav til HV-koblings- og kontroludstyr, GB 4208-2008 til kabinetbeskyttelse, GB/T 5582-1993 for forureningsgrad af ekstern isolering, DL/T 404-2007 for 3,6kV–40,5kV AC metalindkapslet koblings- og kontroludstyr, GB/T 13384-2008 til mekaniske og elektriske produkter, GB 191-2008 til emballage- og transportmærker og GB 311.1-2012 til isoleringskoordinering i højspændingstransmission og distributionsudstyr.

Usunes kvalitets- og overholdelsesramme inkluderer ISO 9001 Quality Management System, ISO 14001 Environmental Management System, ISO 45001 Arbejdsmiljøledelsessystem, IEC og GB standarder, og CE-certificering. Projektspecifik certificering og gældende standarder skal bekræftes i henhold til destinationsmarked og tekniske specifikationer.

FAQ

Hvad er den største fordel ved SF6 GIS?

Den største fordel er den lukkede konstruktion af de strømførende elektriske komponenter i en isolerende gas miljø. Dette muliggør en kompakt struktur og reducerer direkte eksponering af hovedkredsløbet for eksternt miljøforhold.

Hvilke spændingsniveauer er tilgængelige?

USRM6-serien er designet til mellemspændingsapplikationer inklusive 24kV- og 33kV-konfigurationer. Den nøjagtige bedømte spænding, isolationsniveau og konfiguration skal bekræftes i henhold til projektspecifikationen.

Kan den bruges i stor højde?

Ja. Den angivne servicehøjde er op til 4000 m. For installationer over 1000 m skal kunder informere Usune i frem, så passende gaspåfyldningstryk kan evalueres. Særlige krav over 2000 m bør være bekræftet under teknisk design.

Kan konfigurationen tilpasses?

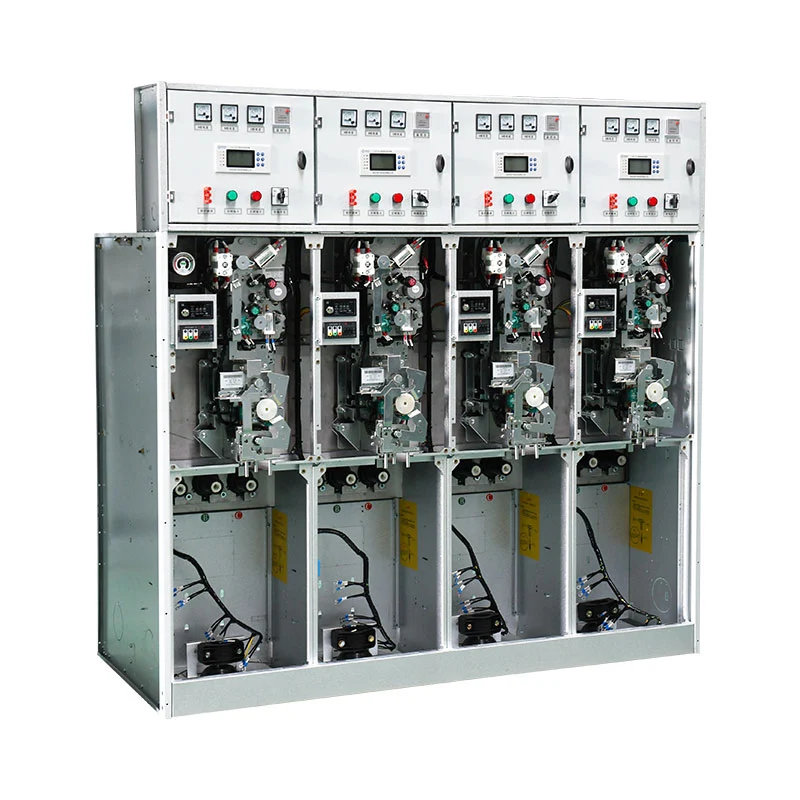

USRM6-serien bruger et modulært konfigurationskoncept. Lastafbryderenheder, kombinationsenheder, afbryder enheder og udvidelige hovedbus-arrangementer kan vælges i henhold til det nødvendige elektriske skema.

Hvor er det almindeligvis installeret?

Typiske anvendelser omfatter sekundære transformerstationer, industri- og mineanlæg, jernbaner, lufthavne, byfordelingsnet, boligområder, underjordiske faciliteter og steder med relativt krævende miljøforhold.

Hvilke oplysninger er nødvendige for et tilbud?

For et nøjagtigt tilbud skal købere angive den nominelle spænding, enkeltlinjediagram, antal foderautomater, påkrævet omskiftningsfunktioner, krav til afbryder eller belastningsafbryderkontakt, buskonfiguration, installationshøjde, miljøforhold, beskyttelseskrav og destinationsmarked.

Få et projekttilbud

Til mellemspændingsdistributionsprojekter, der kræver kompakte dimensioner, miljøtilpasningsevne, modulopbygget konfiguration og reducerede vedligeholdelseskrav giver USRM6-serien et praktisk gasisoleret koblingsudstyr løsning.

USRM6-serien fra Usune kombinerer lukket SF6-isolering, modulære funktionelle enheder, udvidelig buskonfiguration, og koblings-, beskyttelses-, måle- og overvågningsfunktioner. Understøttet af ISO 9001, ISO 14001, ISO 45001, IEC og GB-standarder og CE-certificering, Usune leverer en projektorienteret løsning til kunder, der vurderer 24kv 33kv Sf6 Gis gasisoleret koblingsudstyr til industri-, infrastruktur-, by- og specialiseret strømdistribution applikationer.
