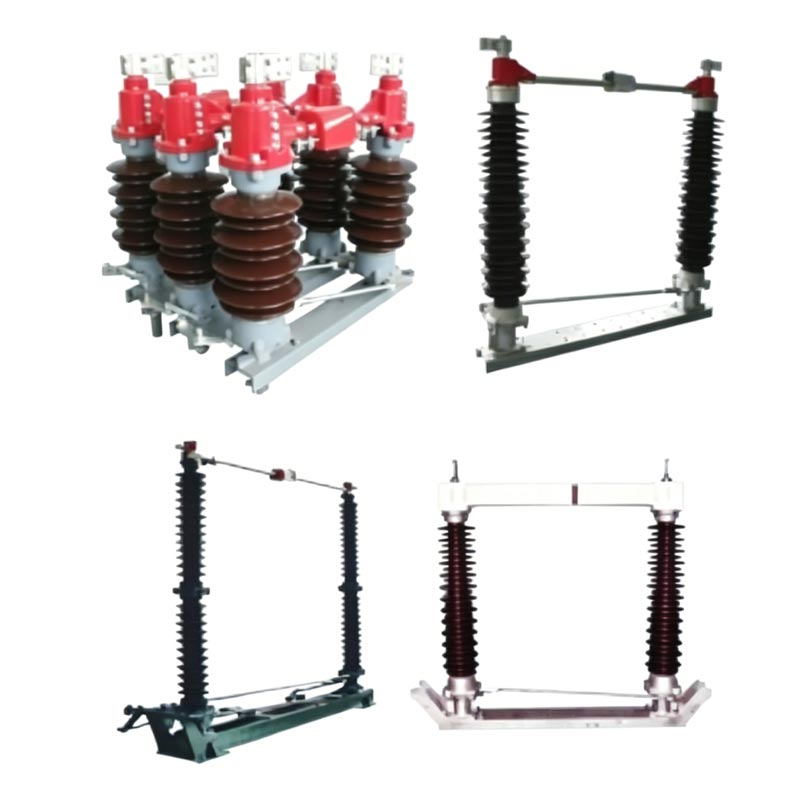

110kv 1250a 2000a Afbryderkontakt

110kV 1250A 2000A afbryderkontakten er et trefaset AC 50Hz udendørs højspændingsapparat med en mærkespænding på 126kV (110kV niveau) og en mærkestrøm på 1250A/2000A. Det bruges hovedsageligt til åbning og lukning drift under ubelastede forhold, pålidelig isolering af vedligeholdelsesudstyr fra strømførende ledninger og danner en tydelig synlig brud.

Usune, som en professionel fabrik med speciale i F&U og fremstilling af højspændingsanlæg, tilbyder produkter til 110kV hovedtransmissionsstationer, der opfylder kravene til sikker drift af elnettet.

Strukturelle egenskaber

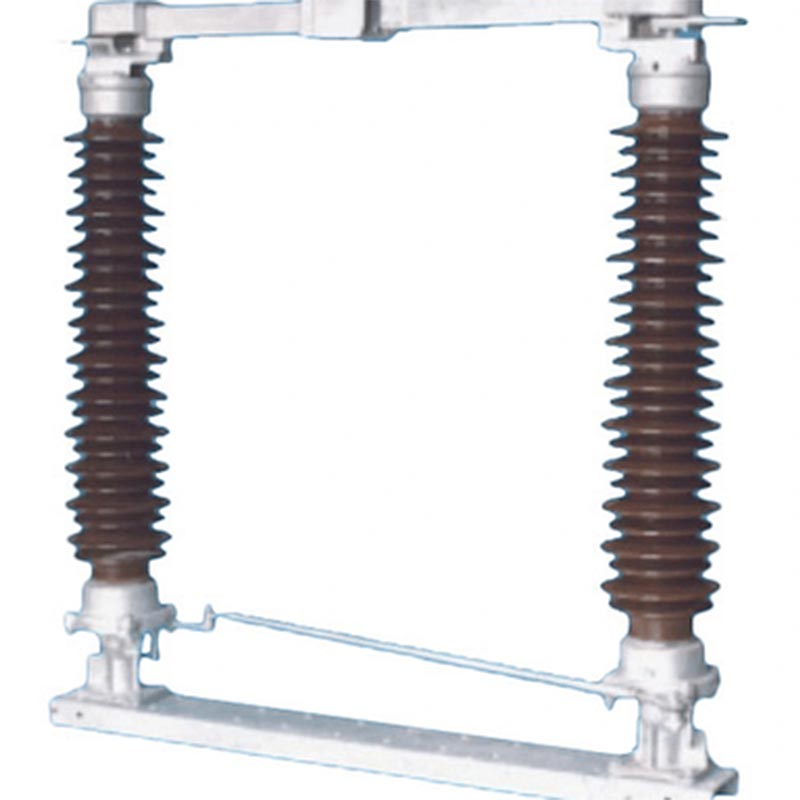

1. Dobbeltsøjlet vandret roterende struktur

Hver fase har to isolerede søjler, der roterer synkront 90° vandret for at opnå åbning og lukning; den basen er lavet af varmgalvaniseret stål med forseglede lejer, hvilket gør den korrosionsbestandig og holdbar.

2. Kontaktsystem med høj ledningsevne

110kV 1250A 2000A afbryderkontaktens split-type hovedkontakter er lavet af sølvbelagt kobber, hvilket resulterer i lav kontaktmodstand, høj strømbærende kapacitet og minimal overophedning under langvarig drift.

3. Valgfri jordingskontakt og interlock

Modeller med jordforbindelseskontakter er udstyret med pålidelige mekaniske låse, strengt efter sekvensen af "hovedafbryder åben → jordforbindelse lukket; jordforbindelse åben → hovedafbryder lukket," effektivt forhindre fejlbetjening.

4. Fleksibel betjeningsmekanisme

Kan konfigureres med CS14G eller CS17G manuelle mekanismer, eller CJ6B eller CJ11 elektriske mekanismer, der understøtter lokale og fjernbetjening.

Vigtigste tekniske parametre

Applikationsfordele

1. Høj pålidelighed

- Fremstillet ved hjælp af avanceret produktionsudstyr og strenge testmetoder for at sikre produktkonsistens og stabilitet.
- Standard materialer af høj kvalitet og udsøgt håndværk lægger et solidt fundament for produktkvalitet.
- Et omfattende kvalitetsstyringssystem dækker hele produktionsprocessen fra råvarelager til levering af færdigt produkt.

2. Bred miljøtilpasningsevne

- Standardmodeller kan fungere stabilt i et temperaturområde på -40℃ til +40℃, velegnet til de fleste regioner.
- Den forureningsbestandige type (GW4-126W) har forbedret isolering, hvilket gør den ideel til stærkt forurenede områder såsom kystområder, industriområder eller områder med meget støv, saltspray eller kemisk korrosion.
- Den kan modstå hårde vejrforhold såsom stærk vind, kraftig regn og snestorme.

3. Sikker og bekvem betjening

- En klar mekanisk sammenlåsningsmekanisme forhindrer effektivt fejlbetjening, hvilket sikrer sikkerheden for personale og udstyr.
- 110kV 1250A 2000A afbryderkontakten har en kompakt struktur, der kræver lidt installationsplads, hvilket gør den nem at installere, justere og vedligeholde.
- Synlige brudpunkter giver intuitiv sikkerhed for vedligeholdelsesoperationer.

Praktisk ansøgningssag

1. Casestudie: 110kV vindmøllestation i det sydøstlige kystområde

2. Projektbaggrund: En 110kV vindmøllepark beliggende i det sydøstlige kystområde i Kina, et område med højt saltindhold sprøjtekoncentrationer, høj luftfugtighed og alvorlig forurening.

3. Anvendt produkt: Usune GW4-126W 2000A Anti-Pollution Afbryderkontakt (12 sæt)

4. Implementeringsresultater:
- Succesfuldt drevet i 5 år uden fejl, tilpasset det barske kystsaltspraymiljø.
- Den forureningshæmmende kompositisolator bibeholdt fremragende isoleringsevne uden krybeudledning eller forureningsoverslag.
- De sølvbelagte kontakter forblev lyse, med stabil kontaktmodstand, og der skete ingen overophedning under langsigtet 1800A driftsstrøm.

5. Feedback fra projektlederen: "Usune afbryderkontakten demonstrerede fremragende anti-forureningsydeevne, fuldt ud opfylder de strenge miljøkrav fra kystnære vindmølleparker."

Vigtigste tekniske parametre

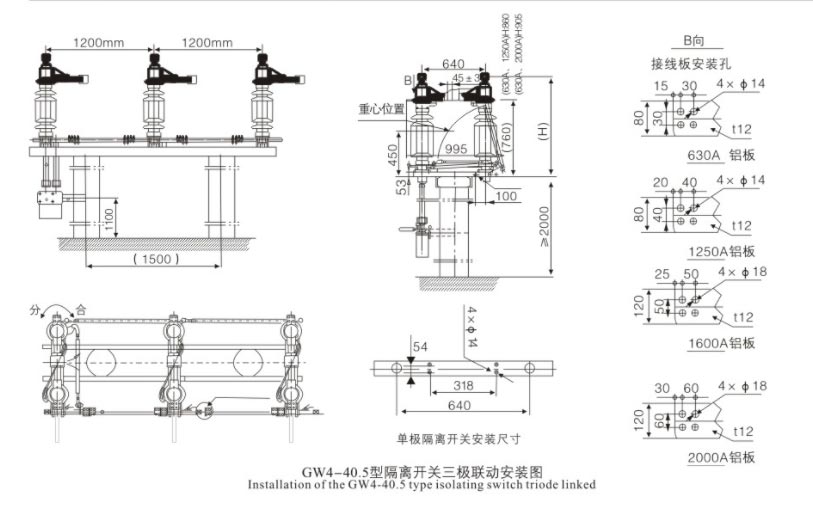

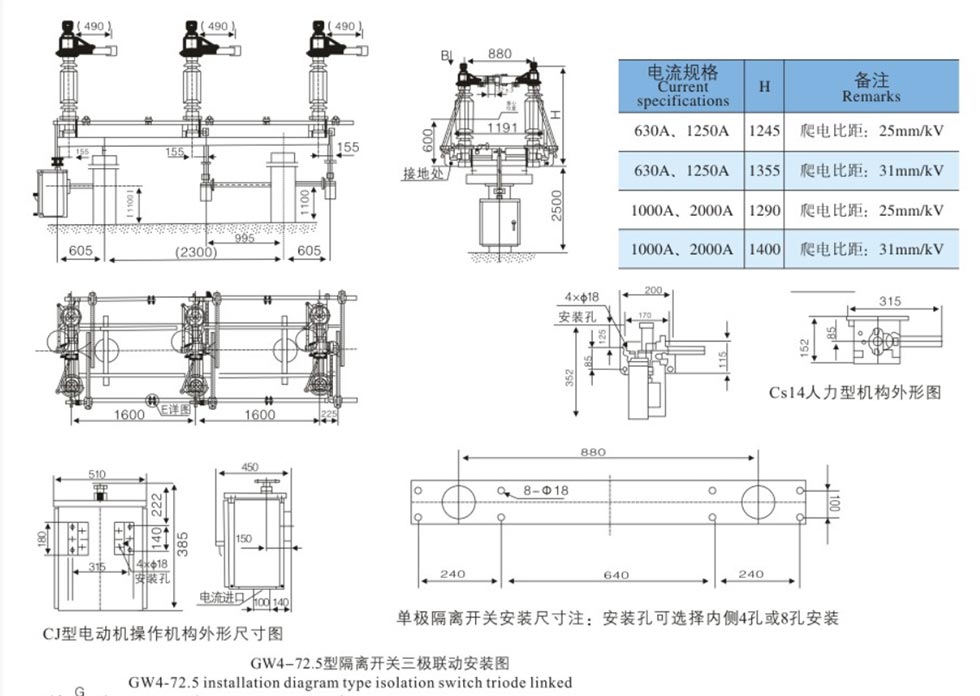

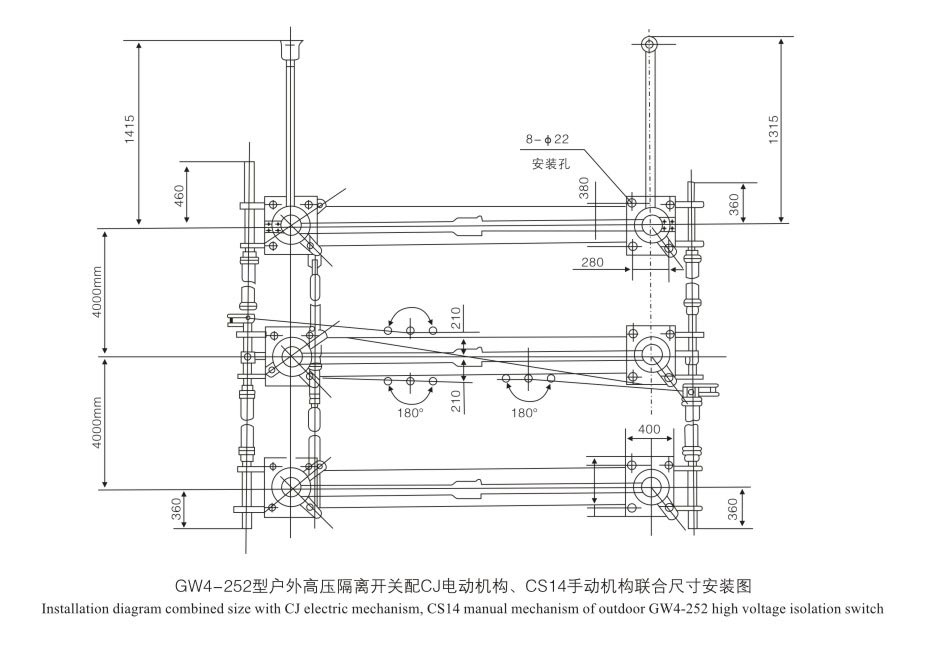

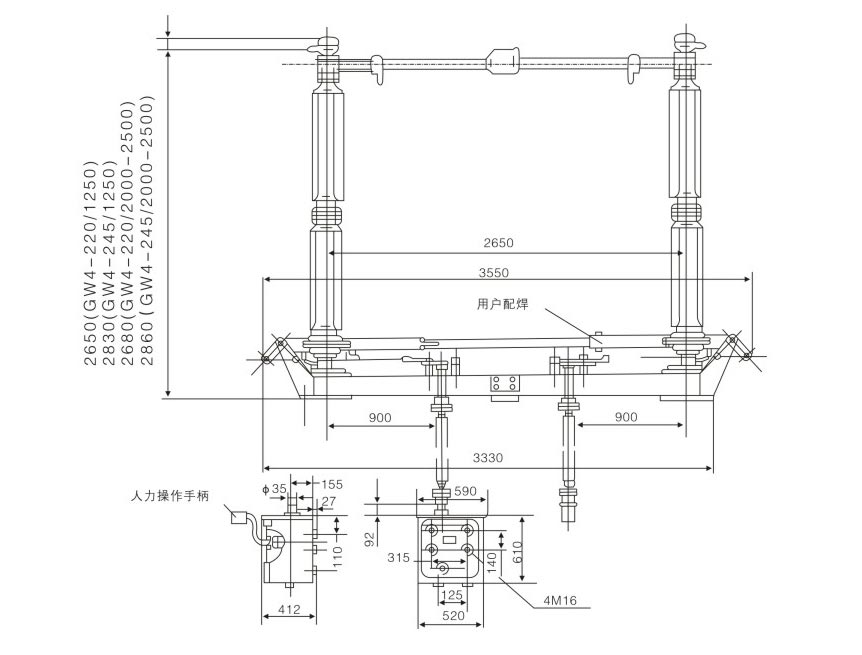

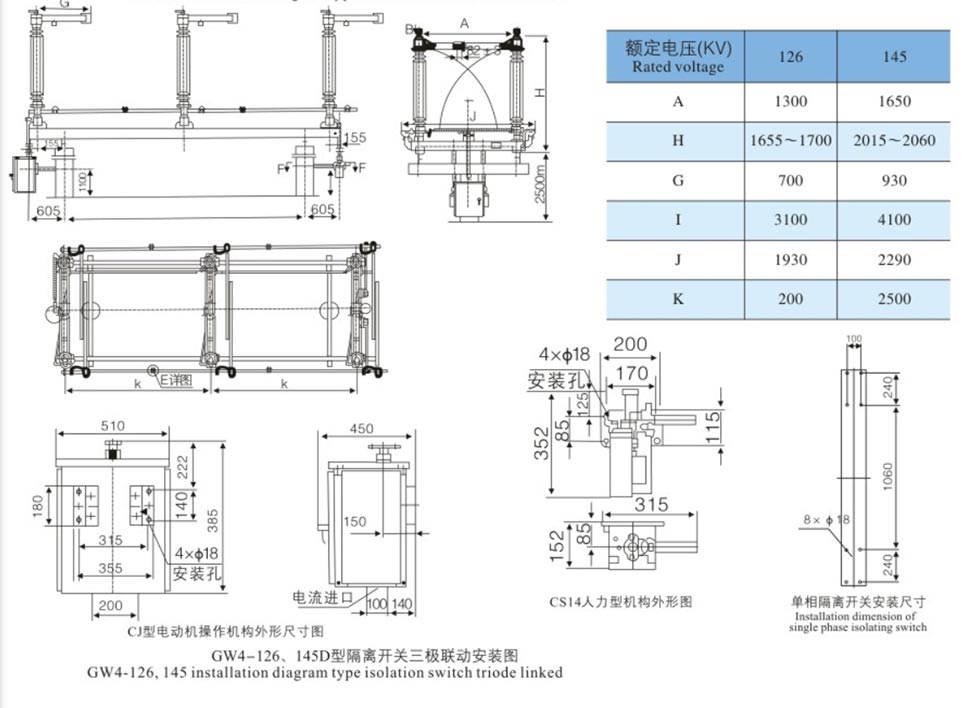

Ydre dimensioner

INSTALLATION & IDRIFTSÆTNING

1. Inspektion før installation

• Isolatorer: Ingen revner, skader eller snavs.
• Kontakter: Ren, sølvbelagt overflade intakt.
• Befæstelser: Alle bolte spændt.
• Mekanisme: Glat rotation; smøre bevægelige dele.

2. Justering

• Isolatorens vertikalitet: Juster med shims (maks. 3 mm pr. sted).
• Trefaset synkronisering: Juster krumtap-arm og ledstænger.
• Kontakttryk: Sørg for korrekt indføring og tryk.

OPERATION

• Kør kun uden BELASTNING; bekræft at afbryderen er åben.
• Manuel betjening: Brug betjeningshåndtaget; undgå overdreven kraft.
• Motoriseret drift: Brug lokal/fjernbetjening; monitor position.
• Interlock: Tving ikke betjening, hvis den er låst.

OPRETHOLDELSE

• Periodisk eftersyn: Hvert 1-2 år.
• Rengør isolatorer og kontakter; påfør industriel vaseline.
• Smør lejer og transmissionsdele.
• Tjek for løse bolte, slidte kontakter og isolatorskader.
• Efter kortslutning: Efterse straks.

FEJLFINDING

• Kan ikke fungere: Kontroller interlock, fastklemt forbindelse eller motorfejl.
• Asynkrone faser: Juster tværbindingsstænger.
• Kontakt overophedning: Rengør og efterspænd; tjek sølvbelægning.

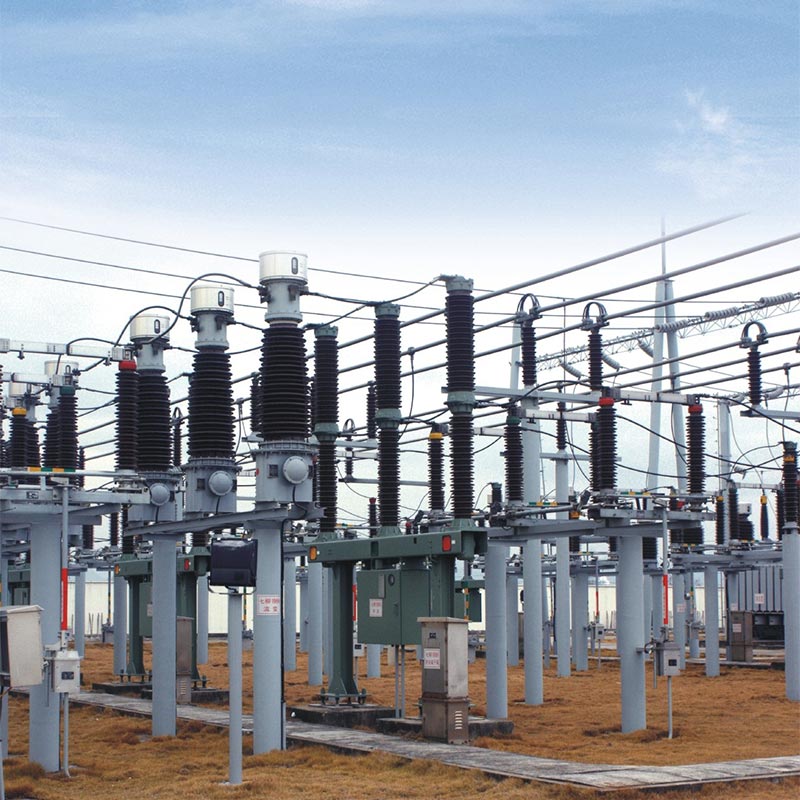

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

FAQ

Q1: Hvad er de vigtigste forskelle mellem 1250A og 2000A afbryderkontakterne?

A: Kerneforskellen er den nominelle strømbærende kapacitet. 1250A er velegnet til mellembelastning 110kV understationer, mens 2000A er velegnet til højstrøms hovedtransformator indgående og udgående kredsløb. Den struktur, isoleringsklasse og installationsmål er stort set de samme.

Q2: Kan denne 110kV 1250A 2000A afbryderkontakt bruges i kystnære eller stærkt forurenede områder?

A: Ja. Anti-forureningsprodukter (W-type) er tilgængelige med en krybeafstand på 31,5 mm/kV. De bruger anti-forurening porcelæn isolatorer eller komposit isolatorer, og er modstandsdygtige over for saltspray og støvkorrosion.

Q3: Hvilken teknisk support kan Usune levere som leverandør?

A: Vi kan levere valgløsninger, installationstegninger, idriftsættelsesvejledning på stedet og gratis reparation service i garantiperioden. Standardmodeller leveres hurtigt for at opfylde tidskravene til strøm netprojekter.
