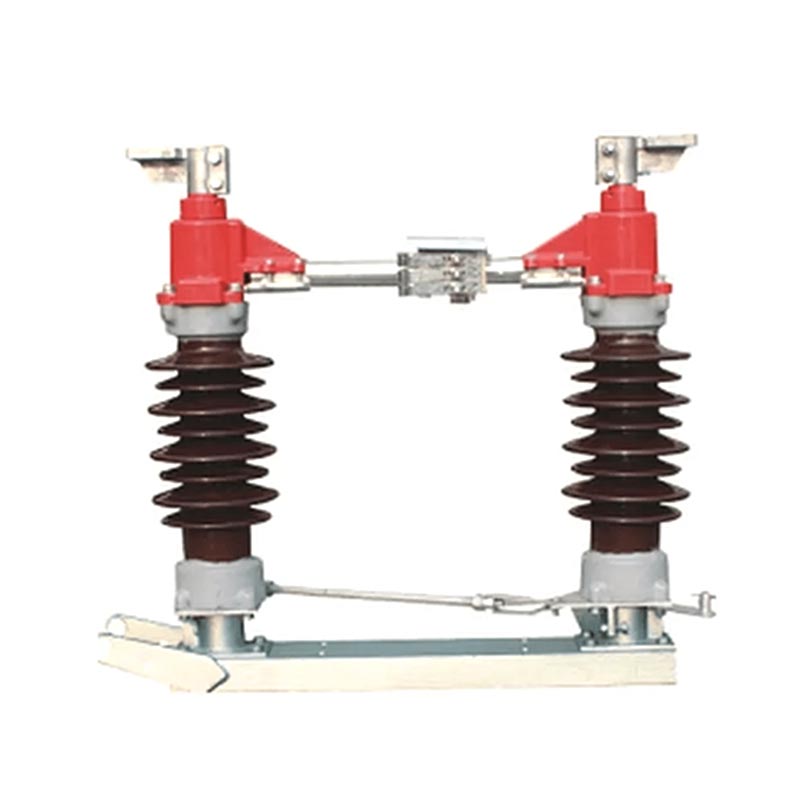

Afbryderkontakt til udendørs understation

Usune GW4-seriens udendørs understationsfrakoblingskontakt er et kerneprodukt, der er udviklet uafhængigt og fremstillet af Usune. Den er velegnet til AC-kredsløb med en nominel frekvens på 50Hz og en nominel spænding på 35kV til 170kV. Det bruges primært til åbning og lukning af kredsløb under ubelastede forhold, og er en uundværlig sikkerhed komponent i krafttransmissions- og distributionssystemer. Det kan også tjene som en basisenhed for afledte produkter i samme serie, der tilbyder stærk udvidelsesmuligheder for at imødekomme forskellige projektbehov.

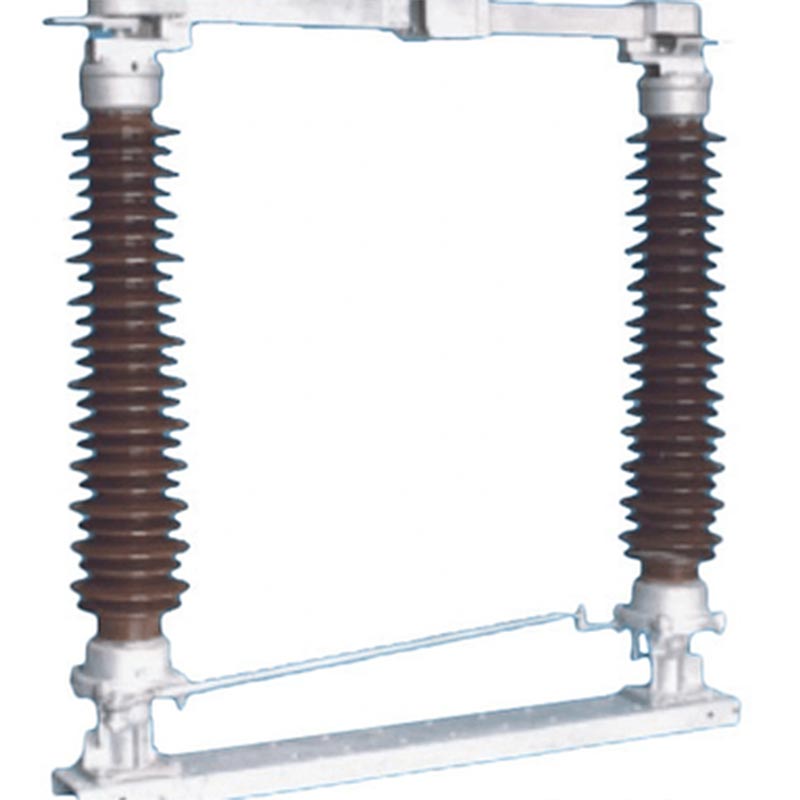

Afbryderkontakten til den udendørs understation har en horisontal roterende omskifterstruktur med stabil mekanisk ydeevne, højt isoleringsniveau, stærk forureningsbestandighed og bekvem installation og vedligeholdelse. Det isolerer effektivt strømforsyninger, sikrer sikkerheden ved vedligeholdelse af elektrisk udstyr og fuldender tomgangsskifteoperationer, hvilket gør den velegnet til forskellige barske udendørs miljøer såsom høj højde, lav temperatur og kraftig forurening.

Kerneproduktfunktioner

1. Strømisolering: Afbryder effektivt udstyret fra elnettet, hvilket sikrer sikkerheden ved vedligeholdelse personale og udstyr;
2. Langsigtet belastningskapacitet: Kan stabilt bære nominel belastningsstrøm i længere perioder, hvilket sikrer kontinuerlig strøm forsyning;
3. No-Load Switching: Fuldfører tomgangs-omskiftning af ubelastede ledninger og transformere, samt samleskinnekobling operationer, der opfylder elnettets fleksible tilpasningsbehov;
4. Jordingsbeskyttelse: Kan konfigureres med en jordingskontakt efter behov for at opnå pålidelig kredsløbsjording, yderligere forbedring af driftssikkerheden.

Overholdelsesstandarder

For at sikre produktkvalitet og driftssikkerhed overholder Usune GW4-serien strengt det internationale autoritative standarder, herunder IEC 62271-102 "High Voltage AC Disconnect Switches and Grounding Switches" og IEC 60694 "Generelle tekniske betingelser for højspændingskoblings- og kontroludstyr". Fabrikken implementerer en streng kvalitetsinspektionsproces. Hvert produkt gennemgår en omfattende ydeevnetest, før det forlader fabrikken for at sikre, at alle parametre opfylder standardkravene.

Produkttekniske parametre Usune GW4-serien inkluderer flere modeller såsom GW4(A)-35(D)(W), GW4(A)-126(D)(W), og GW4(A)-170(D)(W), med nominelle strømme fra 630A til 2500A, velegnet til forskellige spændingsniveauer og belastninger scenarier. Kerne tekniske parametre (nøgleindikatorer) er som følger:

Derudover er produkterne udstyret med CS11, CS17D og CS14G manuelle betjeningsmekanismer og CJ2 elektrisk driftsmekanismer. Hjælpekontaktkonfigurationer er optimeret i henhold til mekanismetypen for at sikre fleksibel og pålidelig drift.

Hovedproduktets struktur

1. Forseglet lejehus

Dobbeltforseglet design, akselsamlingen er understøttet af to radiale kuglelejer, hvilket effektivt forhindrer indtrængen af fugt, støv og skadelige gasser.

2. Selvvirkende kontaktfinger

Mellemkontakten bruger en selvvirkende kontaktfinger, hvilket eliminerer behovet for en fjeder. Den er afhængig af sig selv elasticitet til at klemme kontakten, hvilket sikrer stabil kontakt og reducerer vedligeholdelsesomkostningerne.

3. Sammenlåsende struktur

Det ledende hovedkredsløb og jordingskontakten er udstyret med en sammenlåsningsmekanisme, der sikrer, at jordforbindelse kan ikke lukke, når hovedkredsløbet er lukket, og omvendt, hvilket forhindrer fejlbetjening.

4. Fleksibel forbindelse

Den fleksible forbindelse inde i den udgående base er solidt fastgjort til den ledende stang og klemplade. Oliefri selvsmørende lejer sikrer jævn rotation og forlænger levetiden.

Kernefunktioner

1. Professionelt design + patentbeskyttelse

Usune har et professionelt R&D-team med mange års erfaring i design af elektrisk højspændingsudstyr. Den GW4-seriens ledende komponentstruktur har opnået et nationalt brugsmodelpatent. Kontaktfingeren bruger en nyt materiale med høj styrke, høj ledningsevne og høj elasticitet, der undgår problemer som fjederkorrosion, nedsat spændekraft på grund af varmeudglødning og øget kontaktmodstand.

2. Moden ydeevne + pålidelig teknologi

GW4-serien har været på markedet i mange år med moden produktionsteknologi og stabil ydeevne. Roterende komponenter har et vedligeholdelsesfrit design, og transmissionsdele bruger parrede stifter af rustfrit stål med molybdændisulfidholdige nylonbøsninger. Stålkomponenter gennemgår varmgalvanisering for at sikre glatte drift og langsigtet rustforebyggelse.

3. Overholdelse af standarder + streng kvalitetskontrol

Som en professionel producent overholder Usune strengt internationale standarder i sin produktionsproces. Den fabrikken kan prale af et omfattende kvalitetskontrolsystem, der fører tilsyn med hele processen fra indkøb af råvarer til produktmontering og test. Produkter har bestået adskillige autoritative tests og certificeringer, og deres præstation er bredt anerkendt i branchen.

4. Pålidelig kvalitet + omfattende service

Usune prioriterer kundetilfredshed og giver omfattende rådgivning før salg, installationsvejledning og eftersalgsvedligeholdelse. Produkter har en lang levetid og lave vedligeholdelsesomkostninger, og fabrikken leverer omfattende eftersalgssupport for at imødekomme kundernes bekymringer.

Applikationsmiljø

Usune GW4-seriens udendørs understationsafbryderkontakt er designet til barske udendørs miljøer, udstilling stærk miljøtilpasningsevne. Driftsbetingelserne skal opfylde følgende krav: Højde må ikke overstige 2000m; omgivelsestemperatur -40 ℃ til +40 ℃; vindhastighed ikke over 34m/s; seismisk intensitet ikke over 8 grader; isingstykkelse ikke overstiger 10 mm; fravær af kraftigt støv, kemisk korrosion, kraftige vibrationer og brandfarlige/eksplosive farer; og et plant installationsfundament. Hvis brugerens applikationsmiljø overstiger ovenstående krav, kan en skræddersyet løsning forhandles med Usune.

Ansøgningssag fra den virkelige verden

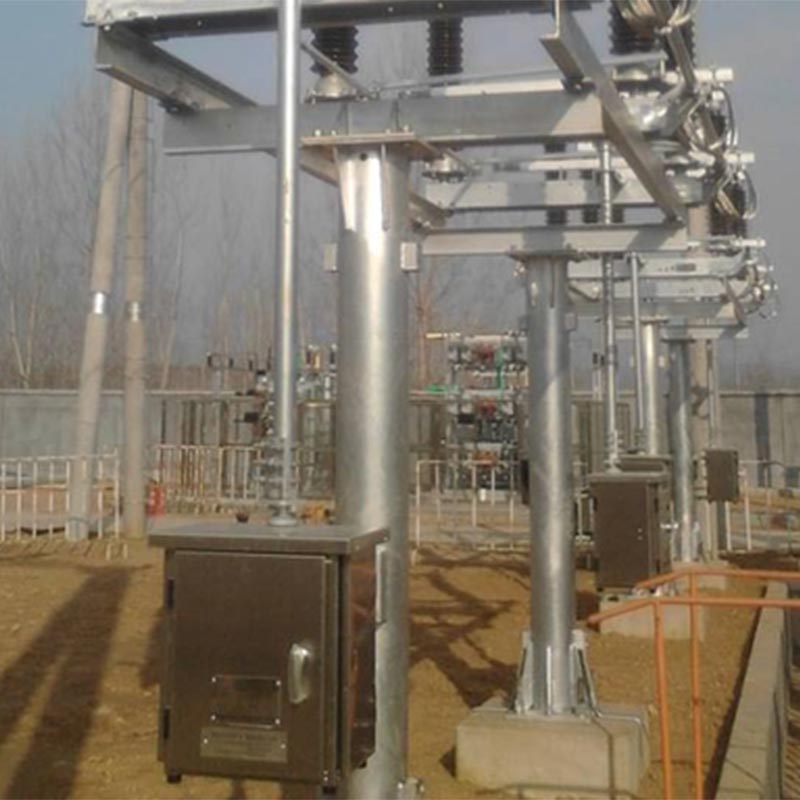

Projektnavn: 110kV udendørs transformerstation renoveringsprojekt i det nordlige Kina

Projektbaggrund: Denne transformerstation er placeret i en nordkinesisk by, der oplever strenge vintre (minimum temperatur -35 ℃) og hyppig stærk vind. Den originale afbryderkontakt led af dårlig lav temperatur modstand, ustabil drift og høje vedligeholdelsesomkostninger. Efter omfattende sammenligning, projektteamet valgt Usune GW4-126(D)(W)/1250 Afbryderkontakt til udendørs understation. Usune leverede et komplet produkt suite og installationsvejledningstjenester.

Anvendelsesresultater: Produktet har fungeret stabilt i 3 år efter idriftsættelse, hvilket viser fremragende lavtemperaturmodstand og vindmodstand. Dens åbning og lukning er fleksible og pålidelige. Den selvrensende kontaktfunktion forhindrer effektivt kontaktfejl forårsaget af støv- og sneophobning, og den vedligeholdelsesfrit design reducerer den daglige vedligeholdelsesbelastning af transformerstationen. Projektejeren meget anerkender ydeevnen og eftersalgsservicen for Usune-produkter og har indgået et langsigtet samarbejde aftale med Usune, der udpeger den som den udpegede producent for efterfølgende renoveringsprojekter af transformerstationer.

FAQ

Q1: Hvad skal jeg gøre, hvis Usune GW4-seriens afbryderkontakt ikke åbner eller lukker korrekt under brug?

A1: Undersøg først visuelt, om plejlstangen er deformeret, om samlingen er løs, og om klemmen er løs eller glider. En deformeret plejlstang skal udskiftes; løse samlinger og klemmer skal være spændes med en momentnøgle i henhold til det moment, der er angivet i manualen (se tabel 5). Hvis manualen driftsmomentet øges markant, det kan skyldes udtørret smøremiddel på de roterende dele eller rust på akselstift. Rengør og smør de roterende dele for at sikre jævn drift.

Q2: Hvad er vedligeholdelsescyklusserne og nøglepunkterne for Usune GW4-seriens afbryderkontakter?

A2: Produktet er designet til at være vedligeholdelsesfrit, men regelmæssig inspektion og vedligeholdelse anbefales for at sikre langsigtet stabil drift: En simpel inspektion på stedet bør udføres hvert andet år; når ude af drift, vedligeholdelse skal udføres hvert 5. år eller hver 2000 operationer; et større eftersyn bør udføres hver 10 år eller hver 5000 operationer. Vigtige vedligeholdelsespunkter omfatter: kontrol af integriteten af mekaniske dele og isolatorer, måling af modstanden af det ledende hovedkredsløb, kontrol af boltstæthed og test af driftsstatus for hjælpeafbrydere og sammenlåsende elektriske komponenter.

Produktlevering og bestillingsinstruktioner

1. Fuldstændig produktforsyning: Hver Usune GW4-serie afbryderafbryder og jordingskontakt, der leveres, leveres med installationstilbehør og betjeningsmekanismen bestilt af brugeren, sammen med et produktcertifikat, installations- og betjeningsvejledning samt tilbehørsliste for at sikre problemfri installation og brug.

2. Bestillingsvejledning Ved bestilling angiv venligst: produktmodel, navn, mærkestrøm, nominel spænding, om en jordforbindelse er konfigureret (enkelt jording/dobbelt jording); type, model og navn på driften mekanisme; strømforsyning og spændingsmærke for den elektromagnetiske lås (hvis nogen); model og styrespænding af elektrisk betjeningsmekanisme (hvis nogen). Hvis der kræves særlige tekniske dokumenter eller installationstilbehør, angiv venligst ved bestilling.

1. Finger touch base
2. Fingerberøring
3. Magnetisk låseplade
4. Bolt
5. Kontakt
Figur 2 Skematisk diagram af dominerende elektriske kontaktpunkter

1. Slib knivens statiske kontakthoved
2. Kontakt finger
3. Positioneringsplade
4. Slib knivrør
Figur 3 Skematisk diagram af positionen af ​​jordingsrøret og positioneringspladen

Figur 4 Hejsediagram
