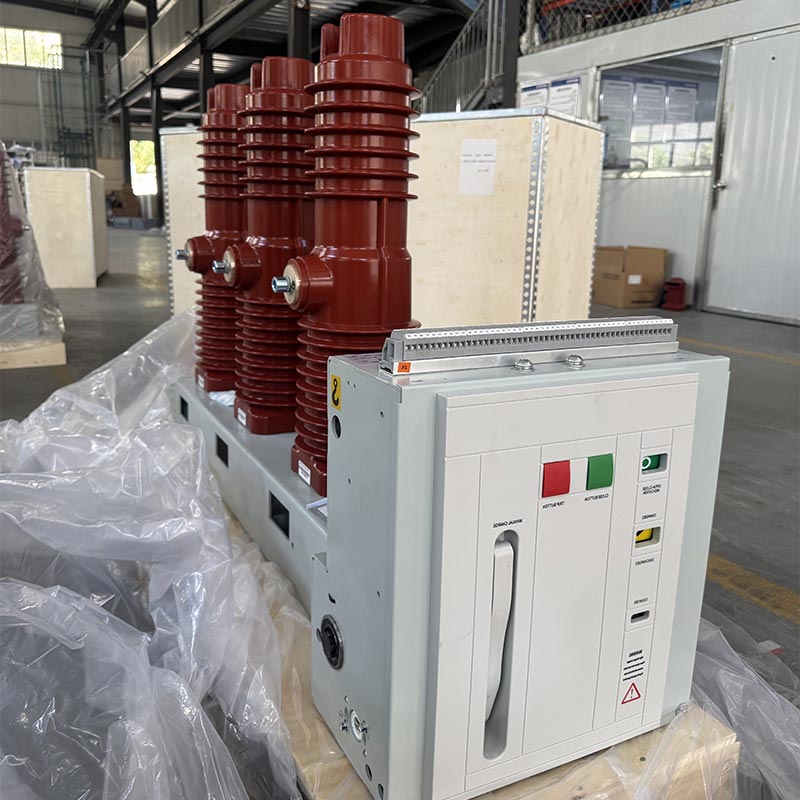

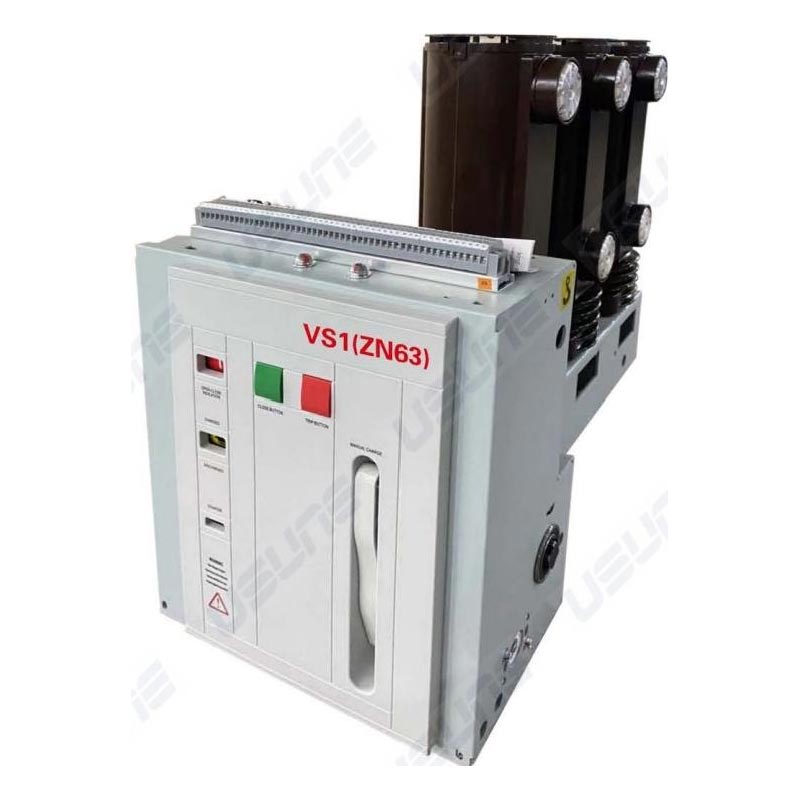

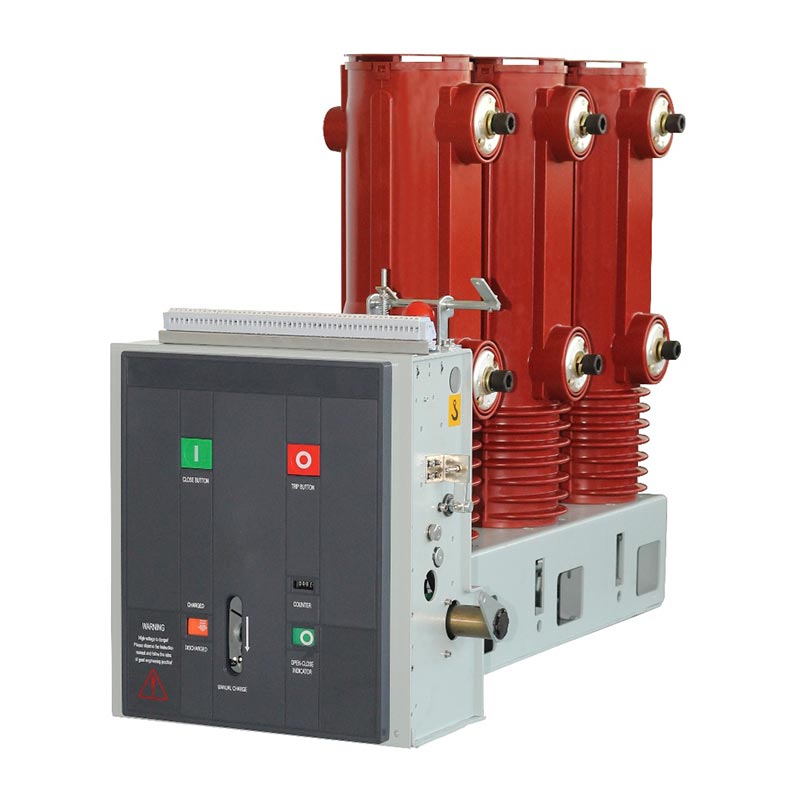

Sidemonteret indendørs vakuumafbryder

Usune sidemonterede indendørs vakuumafbryder er et fast højspændingsafbryderudstyr, der primært anvendes i fast koblingsudstyr. Det kan bruges uafhængigt eller integreret i ringnetværks strømforsyningssystemer, boks-type transformere, og forskellige ikke-standard strømforsyningssystemer. Dens kernefordel ligger i dens vakuumbue-slukningsteknologi, undgå forurening og skade forårsaget af traditionelle lysbueslukkende medier, effektivt forbedre strømforsyningen sikkerhed og stabilitet. Dette produkt er uafhængigt udviklet og fremstillet af Usunes fabrik, med moden produktionsprocesser og streng kvalitetskontrol, der sikrer stabil og pålidelig drift under forskellige komplekse forhold.

Produktstandarder og autoritet For at sikre produktets pålidelighed og overensstemmelse, Usune sidemonteret indendørs støvsuger Circuit Breaker overholder strengt autoritative nationale og internationale standarder, herunder GB/T1984-2014 "Høj Spændingsstrømafbrydere", JB3855-1996 "3,6~40,5KV indendørs højspændingsvakuumafbrydere", og DL/T403-2000 "12~40,5KV Vakuumstrømafbrydere bestillingstekniske betingelser", og overholder de relevante krav i IEC62271-100:2008. Hvert produkt gennemgår en streng fabriksinspektion, inden det forlader fabrikken, og alt teknisk parametre opfylder designkrav, der viser Usunes forpligtelse til produktkvalitet og sikrer sikker brug for brugere.

Driftsmiljø og anvendelighed

Den sidemonterede indendørs vakuumafbryder er meget tilpasningsdygtig til forskellige miljøer og velegnet til følgende indendørs driftsforhold:

1. Omgivelsestemperatur: Maksimum +40 ℃, minimum -15 ℃
2. Omgivende luftfugtighed: Daglig gennemsnitlig relativ luftfugtighed ≤95%, månedlig gennemsnit ≤90%; dagligt gennemsnitligt damptryk ≤22×10⁻³MPa, månedligt gennemsnit ≤1,8×10⁻³MPa
3. Højde: Ikke over 1000m
4. Seismisk intensitet: Ikke over 8 grader
5. Atmosfærisk miljø: Fri for væsentligt støv, røg, ætsende og brændbare gasser, dampe eller saltspray forurening.

Bemærk: Hvis det faktiske driftsmiljø overstiger de ovennævnte normale krav, skal du rådføre dig med professionel producent Usune til at tilpasse en passende produktløsning.

Struktur og funktion

1. Overordnet struktur

Den sidemonterede indendørs vakuumafbryder anvender et front-til-bag-arrangement af betjeningsmekanismen og lysbueslukningskammer. Det ledende hovedkredsløb er en trefaset gulvmonteret type. Vakuumafbryderen er installeret på langs i en rørformet isoleringscylinder fremstillet ved hjælp af en epoxyharpiks APG-proces. Dette giver fremragende anti-krybende ydeevne, hvilket reducerer støvophobning på afbryderens overflade markant, forhindrer eksterne faktorer i at påvirke dens drift, og sikrer høj isoleringsevne selv i fugtige og stærkt forurenede miljøer.

2. Driftsmekanismens struktur

Betjeningsmekanismen er en plan fjederbetjent mekanisme, der understøtter manuel og elektrisk energilagring. Den driftsmotor er installeret i afbryderens frontskab. Skabet er opdelt i fem forsamlinger rum af fire mellemliggende skillevægge, der rummer energilagrings-, transmissions-, udløsnings- og bufferkomponenterne hhv. Produktet integrerer afbryderen og betjeningsmekanismen i et enkelt design, hvilket sikrer en høj grad af overensstemmelse mellem mekanismens operationelle ydeevne og afbryderens åbning og lukning krav. Dette reducerer unødvendige mellemtrin, sænker energiforbrug og støj og forbedrer driftssikkerhed.

Hovedspecifikationer og tekniske parametre

Installation og idriftsættelse

1. Kontroller afbryderen for skader. Hvis den er beskadiget, skal du straks stoppe med at bruge den.
2. Fjern urenheder (især fra den isolerende overflade). Forurenende stoffer dannet under transport eller opbevaring kan påvirke produktets isoleringsevne.
3. Betjen afbryderen manuelt for at lagre energi og udføre lukning/åbning efter behov, observere om energilagringsstatus og lukke-/åbningspositionsindikatorer er normale.
4. Betjen afbryderen for at lagre energi og udfør lukke-/åbningshandlinger ved hjælp af driftsstrømmen forsyning, kontrollere om energilagringsstatus og positionsindikatorer er normale.
5. Betjening af håndkærreafbryderen: Sæt skubbehåndtaget ind i skubbehullet, drej med uret for at frem og mod uret for at trække sig tilbage med et samlet trykslag på 300±3 mm; i åben position, flyt den jævnt til arbejds- eller testposition ved at dreje håndtaget 30 gange ved middel hastighed, indtil der høres en "klik"-lyd, angiver, at den er på plads (anvend ikke overdreven kraft for at undgå at beskadige skubbemekanismen). På dette tidspunkt er tilsvarende positionsindikatorer (S8, S9) vil blive aktiveret.

Bemærk: Når du bruger en lukkeanordning, skal strømforsyningen til koblingskredsløbet være tilsluttet for at låse den op før lukning; Når du pakker ud, skal du arbejde i henhold til emballagekravene, og løfte afbryderens albue for at sikre, at den nedre udgående arm er under belastning, undgå alvorlige stød og vibrationer; fjern hejseanordningen som påkrævet, før den placeres i skabet.

Real-world Application Case Study

Sag: En stor industripark i det sydlige Kina købte 50 Usune sidemonterede indendørs vakuumafbrydere (model VS1-12/1250-25) for dets produktionsværksteds strømfordelingssystem. Flere produktionslinjer i parken fungerer skiftevis kræver hyppig strømskift og høj pålidelighed ved kortslutningsstrømafbrydelse. Siden installation og idriftsættelse i 2024 har produkterne fungeret stabilt i 12 på hinanden følgende måneder uden fejl, effektivt at beskytte og kontrollere strømsystemet, reducere udstyrets nedetid og forbedre parkens produktionseffektivitet. Som en lokal kinesisk leverandør leverede Usune fuld installationsvejledning på stedet og eftersalgsvedligeholdelse, tjener stor ros fra kunden.

FAQ

Q1: Hvad hvis det faktiske driftsmiljø for afbryderen overstiger de normale krav?

A1: Hvis den omgivende temperatur, luftfugtighed, højde osv. overstiger de normale krav, bedes du kontakte fabrikant, Usune, straks. Et professionelt teknisk team vil gennemføre en undersøgelse på stedet og tilpasse en produktløsning tilpasset det specielle miljø for at sikre stabil drift af afbryderen under special forhold. Som en ansvarlig leverandør er Usune forpligtet til at levere personlige løsninger til hver enkelt kunde.

Q2: Hvordan vedligeholder man den Usune sidemonterede indendørs vakuumafbryder for at forlænge dens levetid?

A2: Rutinemæssig vedligeholdelse omfatter hovedsageligt tre punkter: For det første skal du regelmæssigt rengøre isoleringsoverfladen for at forhindre snavs akkumulering fra at påvirke isoleringsydelsen; for det andet skal du regelmæssigt kontrollere energilagringsstatus, åbnings-/lukkeindikatorer og ledninger for at sikre, at der ikke er løshed eller beskadigelse; for det tredje, lede manuel og elektrisk driftstest hver 6. måned for at kontrollere fleksibiliteten og pålideligheden af betjeningsmekanismen. Hertil kommer fabrikken leverer en detaljeret vedligeholdelsesmanual og eftersalgsvejledning for at hjælpe brugerne med at vedligeholde produktet videnskabeligt.
