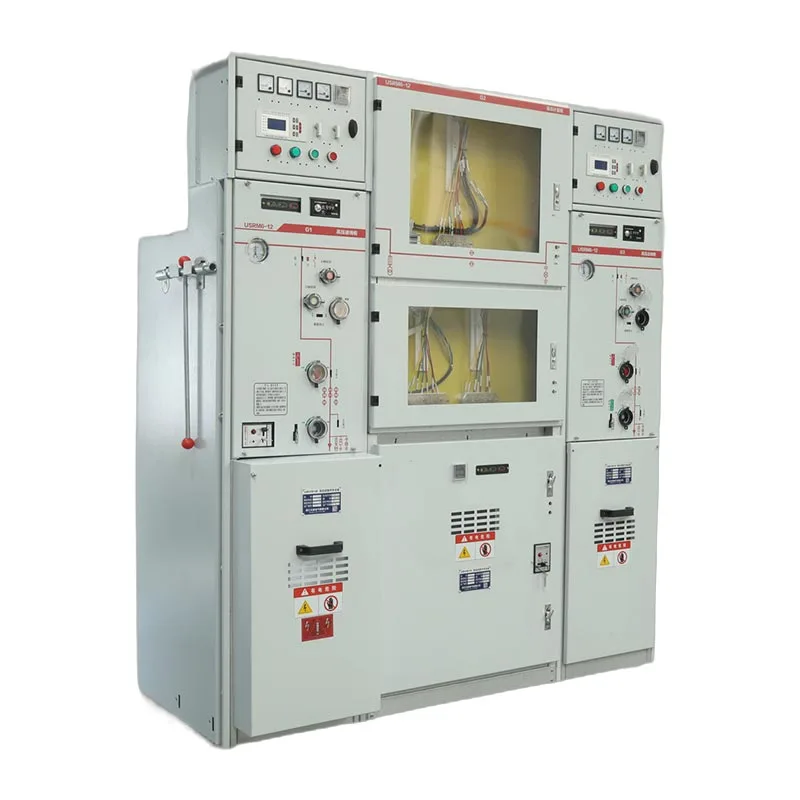

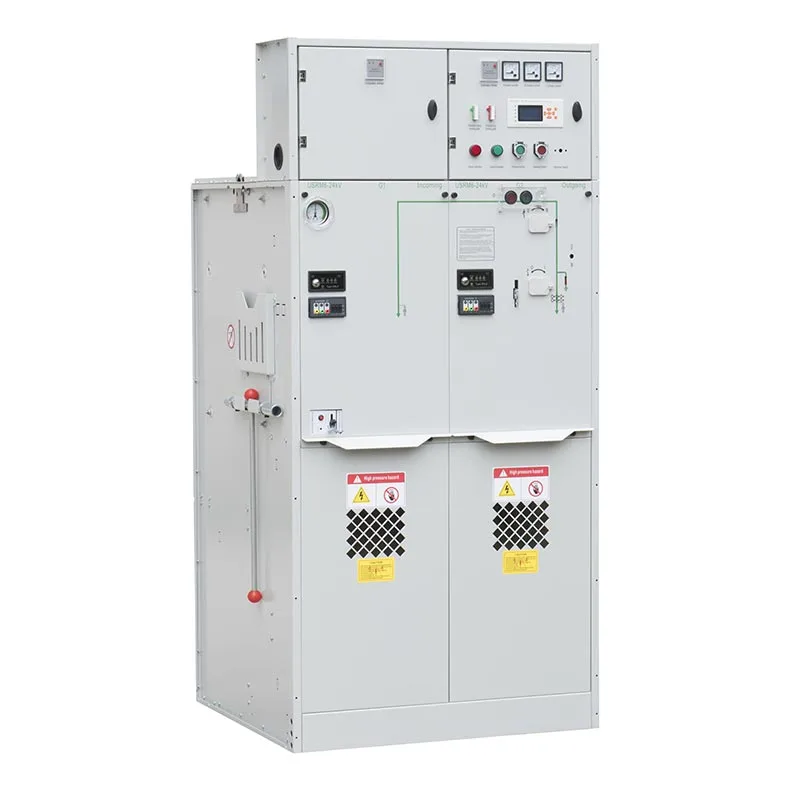

11kv Sf6 Gis Gasisoleret koblingsudstyr

Forskellig fra konventionelt koblingsudstyr, der er stærkt afhængig af installationsmiljøer, Usune 11kv Sf6 Gis Gas Isoleret koblingsudstyr isolerer de vigtigste elektriske komponenter inde i et forseglet gasrum. Den integrerede mekaniske sammenlåsningssystem hjælper med at forhindre ukorrekte operationer, hvilket forbedrer både førersikkerheden og udstyrets pålidelighed.

Koblingsudstyret er meget udbredt i transformerstationer, industrielle strømdistributionssystemer, kommercielle bygninger, infrastrukturprojekter og andre 11kV mellemspændingsapplikationer, hvor sikkerhed, pålidelighed og nem betjening er væsentlige.

Vigtige fordele

Fuldt lukket SF6-isoleringsstruktur

Hovedkredsløbskomponenterne er lukket inde i en forseglet SF6-gastank, hvilket reducerer direkte eksponering for eksternt miljøforhold. Dette design hjælper med at beskytte elektriske komponenter mod støv, fugt, forurening og kondensering, hvilket forbedrer langsigtet driftsstabilitet.

Den lukkede struktur reducerer også pladsbehovet sammenlignet med traditionelle luftisolerede koblingsanlæg Usune 11kv Sf6 Gis gasisoleret koblingsudstyr velegnet til kompakte transformerstationer og pladsbegrænsede elektriske rum.

Sikkert operativsystem med mekanisk sammenlåsning

Usune 11kV SF6 GIS er designet med flere mekaniske sikkerhedsbeskyttelser for at forhindre forkert betjening. Alle kontakter skal betjenes ved hjælp af det dedikerede betjeningshåndtag, hvilket sikrer kontrollerede koblingsprocedurer.

Belastningsafbryderen eller vakuumafbryderen og den tilsvarende jordingsafbryder er udstyret med intern mekanisk sammenlåsning. Yderligere hængelåse kan også anvendes efter behov, hvilket giver højere sikkerhed under vedligeholdelse og drift.

Fem sikkerhedslåsebeskyttelse

Kabelrum sikkerhedsbeskyttelse

Den nederste dør kan kun åbnes, når jordingskontakten er lukket, og lastafbryderen er åben position, hvilket forhindrer adgang til strømførende dele.

Beskyttelse af jordafbryderdrift

Jordingskontakten kan ikke betjenes, når den nederste dør er åben, hvilket hjælper med at forhindre usikre vedligeholdelsesforhold.

Switching Sequence Protection

Belastningsafbryderen kan ikke lukkes, når jordingskontakten er lukket, og jordingskontakten kan ikke være det betjenes, når belastningsafbryderen er lukket.

Drift af strømforsyning

For strømforsyningsdrift skal kabelrummets dør lukkes først. Kontakten med tre positioner er derefter betjenes fra jordforbindelse til isolationsposition og til sidst til lukkeposition.

Strømafbrydelsesfunktion

Til strømisolering betjenes trepositionskontakten fra lukkeposition til isoleringsposition og derefter til jordforbindelse, hvilket giver sikker adgang til kabelrummet.

Tekniske parametre

Produktstrukturer

Pålidelig switch- og beskyttelsesydelse

Betjeningsmekanismen bruger fjederopladningsteknologi for at sikre stabil koblingsydelse.

For belastningsafbrydelses-afbryder-sikrings-kombinationsenheden eller afbryderenheden skal fjederen oplades før omskiftning operation. Betjeningshåndtaget drejes med uret for fuld opladning, efterfulgt af tryk på den grønne lukning knappen for at afslutte lukningen.

Åbningen udføres ved at dreje betjeningshåndtaget mod uret.

I transformatorbeskyttelsesapplikationer, der anvender vakuumafbrydere, kan afbryderen udløses gennem beskyttelsesrelæ, når der opstår unormale forhold.

For lastbruds-afbryder-sikringskombinationsenheder vil lastbrudskontakten udløses, når sikringsindikatoren fungerer under overstrøm eller kortslutningsforhold.

Fleksibel applikation til 11kV distributionssystemer

Usune 11kV SF6 GIS gasisoleret koblingsudstyr kan konfigureres i henhold til forskellige mellemspændingsfordelinger krav, herunder:

● Transformatorbeskyttelsesapplikationer
● Industrielle fødesystemer
● Ring hoveddistributionsnet
● Energisystemer til kommercielle bygninger
● Kompakte transformerstationer

Det forseglede SF6-isoleringsdesign og pålidelige betjeningsmekanisme gør udstyret velegnet til applikationer, der kræver det kontinuerlig drift og høje sikkerhedsstandarder.

Transport og installationsfordele

Usune 11kv Sf6 Gis gasisoleret koblingsudstyr er designet til bekvem transport og installation på stedet.

Udstyret er udstyret med løfteringe til krantransport og kan også flyttes med gaffeltruckudstyr. Forskellige modulkombinationer er designet med praktiske vægtarrangementer for at forenkle håndteringen under projektet installation.

Før installation skal kunder kontrollere udstyrets tilstand efter transport, herunder:

● Tilgængelighed af betjeningshåndtag
● Status for trykindikator
● Mekanisk funktionsbetjening
● Eventuelle synlige transportskader

Trykindikatoren skal forblive inden for det normale grønne område før idriftsættelse.

Installationskrav

For sikker og stabil drift skal installationsfundamentet opfylde følgende krav:

● Jordbærende kapacitet skal være mindst 500 kg/m²
● Installationsoverfladen skal forblive plan og glat
● Kabelkanaler skal forberedes i henhold til projektets krav
● Kabelkanaler bør tætnes korrekt for at forhindre indtrængning af fugt

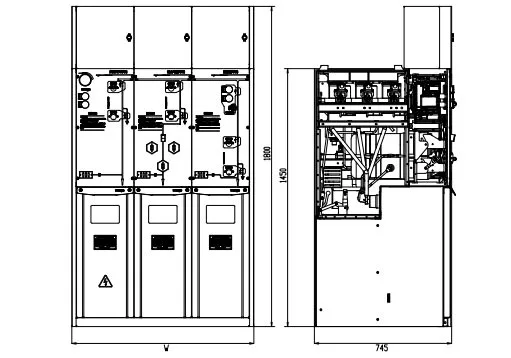

● Base stålkanaldimensioner skal udarbejdes i henhold til producentens tegninger

Korrekt forberedelse af fundamentet hjælper med at sikre nøjagtig installation, pålidelig kabelforbindelse og langtidsudstyr ydeevne.

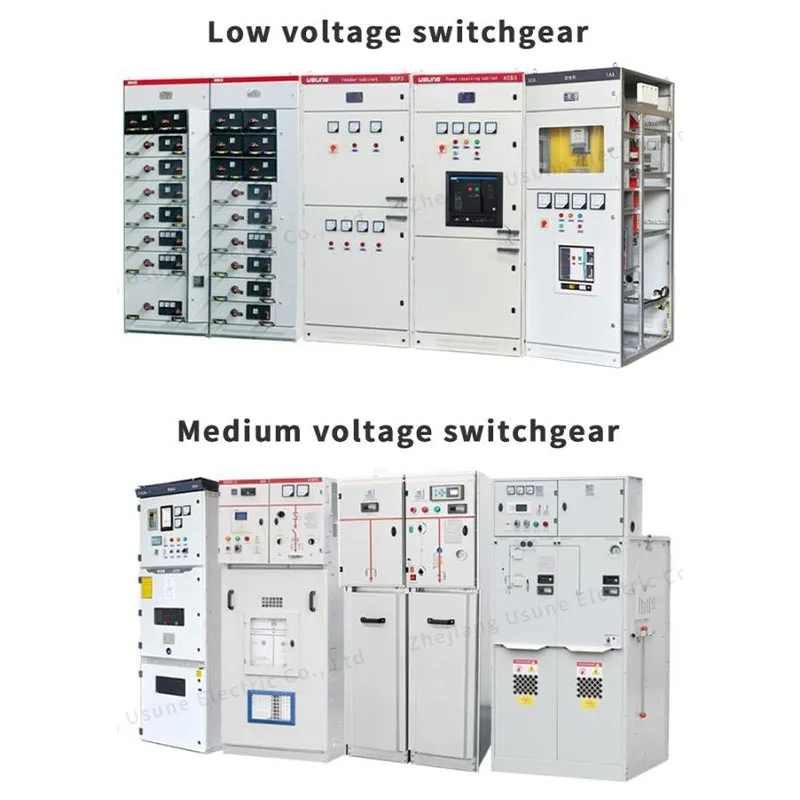

Usune 11kV SF6 GIS vs traditionelt luftisoleret koblingsudstyr

Kundeansøgning og feedback

Anvendelse af industrianlæg

En kunde brugte Usune 11kV SF6 GIS til et industrielt strømdistributionssystem, hvor sikker kobling og begrænset installationsplads var centrale bekymringer. Efter installationen fremhævede kunden den kompakte skabsstruktur og mekanisk aflåsning, som gjorde den daglige koblingsoperation mere kontrolleret og mindskede risikoen for fejl operation.

Transformatorbeskyttelsesapplikation

Til en transformerbeskyttelsesapplikation valgte kunden vakuumafbryderkonfigurationen med relæbaseret beskyttelse. Kunden fandt den automatiske trip-funktion og overskuelig betjeningssekvens nyttig til reagerer på unormale strømforhold og forenkler rutinemæssig drift.

Feedback om vedligeholdelse og drift af webstedet

Under driften på stedet værdsatte kunderne især de fem sikkerhedslåse. Den nødvendige sekvens mellem kabeldøren, jordingskontakten og belastningsafbryderen gjorde vedligeholdelsesprocedurerne klarere og hjalp med at forhindre usikre adgang til kabelrummet.

Projektreference

Cas-space raketlanceringsprojekt

Produktcertificeringer og kvalitetsstyring

Zhejiang Usune Electric Co.,Ltd. har etableret et omfattende ledelsessystem i henhold til ISO 9001 Kvalitet Ledelsessystem, ISO 14001 Miljøledelsessystem og ISO 45001 Arbejdsmiljøledelse System.

For at imødekomme internationale markedskrav har Usune mellemspændingskoblingsudstyrsprodukter bestået relevante IEC og GB standard typetests og relevante produkter har opnået CE-certificering. Der gennemføres streng kvalitetskontrol gennem hele fremstillings-, inspektions- og testprocesser for at sikre pålidelig ydeevne til global strømdistribution applikationer.
