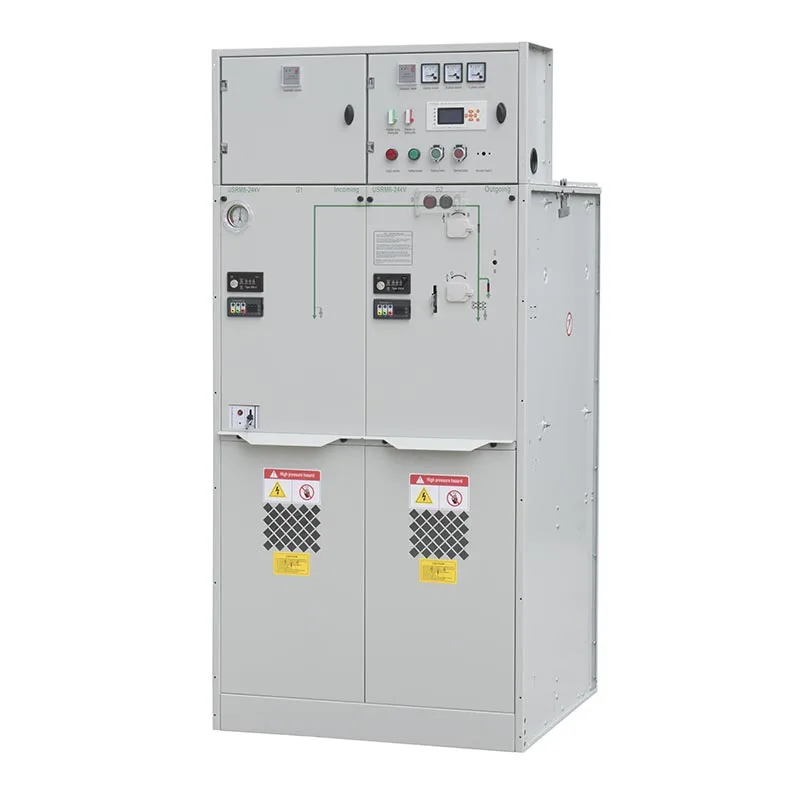

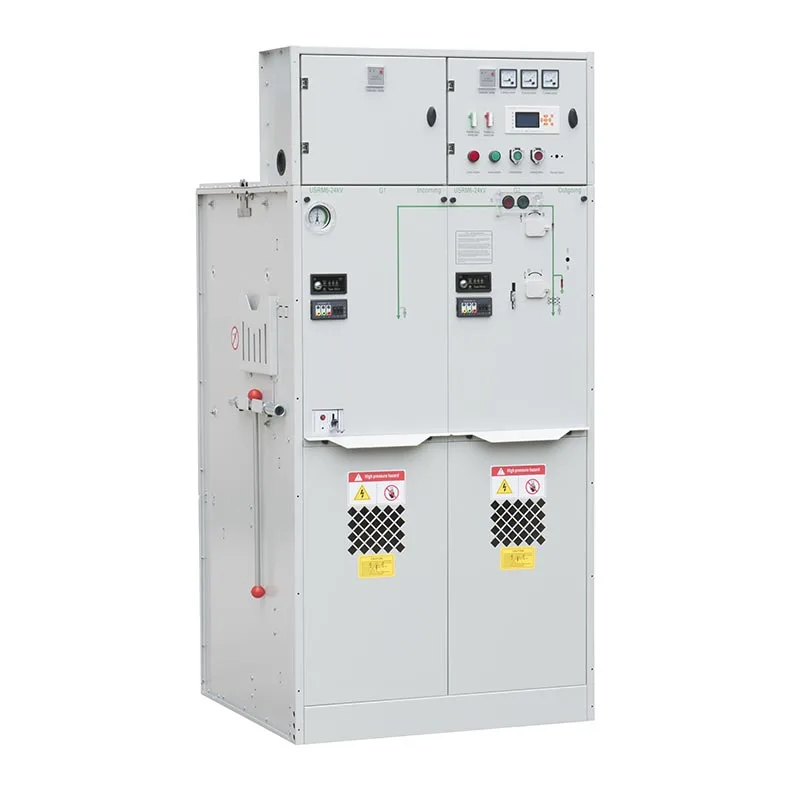

24kv Gasisoleret koblingsudstyr

Usune 24kV gasisoleret koblingsudstyr fås med forskellige funktionelle enheder for at matche specifik distribution krav. C-enheden er en Load Break Switch Unit til lastskift og distributionsstyring, F-enheden er en Load Break Switch-Fuse Combination Unit til transformer- og feederbeskyttelse, og V-enheden er en Circuit Breaker Unit til applikationer, der kræver avancerede switch- og beskyttelsesfunktioner.

Med sin kompakte lukkede struktur, fleksible funktionelle konfiguration og pålidelige isoleringsydelse, Usune giver en praktisk løsning til kunder, der ønsker at forbedre strømfordelingssikkerheden og samtidig reducere installationen plads.

Vigtige fordele

Kompakt gasisoleret struktur

Det forseglede gasisolerede design placerer de vigtigste elektriske komponenter inde i et lukket kabinet, hvilket reducerer deres udsættelse for støv, fugt og ekstern forurening. Denne kompakte struktur hjælper med at optimere installationsplads og er særligt velegnet til transformerstationer, industrianlæg og byfordelingsprojekter, hvor der er ledig plads begrænset.

Fleksible C, F og V funktionelle enheder

Usune 24kV gasisoleret koblingsudstyr understøtter forskellige funktionelle konfigurationer i henhold til distributionsnetværk krav. C-enheden bruger en Load Break Switch til pålidelig lastskift, F-enheden kombinerer en last break afbryder med sikringer til transformer- og feederbeskyttelse, mens V-enheden bruger en afbryder til applikationer kræver mere omfattende koblings- og beskyttelsesfunktioner.

Pålidelig drift under brede miljøforhold

Koblingsudstyret er designet til omgivelsestemperaturer fra -40°C til +50°C, med en 24-timers gennemsnitstemperatur ikke over 35°C. Den kan bruges i højder op til 4.000 m, mens der skal lægges særlig vægt på gasopladning tryk, når udstyret er installeret over 1.000 m. For installationer i stor højde, den endelige konfiguration skal bekræftes med Usune i henhold til de faktiske driftsforhold.

Lave vedligeholdelseskrav

Den lukkede struktur hjælper med at reducere indflydelsen af miljøforurening på interne komponenter, hvilket kan forenkle rutinemæssig udstyrsstyring. Dette gør koblingsudstyret velegnet til kunder, der har brug for pålidelige mellemspændingsudstyr med reduceret vedligeholdelsesarbejde.

Servicebetingelser

Højde

Standard servicehøjden er op til 4.000 m. Når udstyret er installeret i en højde på mere end 1.000 m, ladetrykket kan justeres i henhold til den faktiske installationshøjde. For installationer over 2.000 m, bør der tages særligt hensyn til reduceret atmosfærisk tryk og de deraf følgende isoleringskrav.

Omgivelsestemperatur

Udstyret er designet til et omgivende temperaturområde på -40°C til +50°C, med gennemsnitstemperaturen over 24 timer, der ikke overstiger 35°C. Dette brede driftstemperaturområde gør det muligt for koblingsudstyret at betjene både kolde områder og varmklimaanvendelser, når de overordnede projektforhold opfylder de specificerede krav.

Fugtighed

Den relative luftfugtighed er designet til forhold på højst 95 % inden for 24 timer og højst 90 % på en månedsbasis. Installationsmiljøet bør også være fri for eksplosive eller ætsende gasser, der kan påvirke udstyret negativt.

Installationsmiljø

Koblingsudstyret skal installeres på steder uden eksplosive eller ætsende gasser eller alvorlige stød og stød. Den miljøforureningsniveauet bør ikke overstige niveau III i henhold til GB/T 5582. Særlige driftsforhold skal meddeles producenten før produktion, så den passende udstyrskonfiguration kan være bekræftet.

Produktkonfiguration

C Enhed – Load Break Switch Enhed

C-enheden er designet til mellemspændingsbelastningskobling og distributionsstyring. Det giver en praktisk konfiguration til feeder- og netværksapplikationer, hvor pålidelig belastningsskift er påkrævet uden behov for en afbryderbaseret beskyttelsesarrangement.

F Enhed – Belastningsbrud Switch-Fuse Combination Enhed

F-enheden kombinerer en belastningsafbryder med sikringer for at give koblings- og beskyttelsesfunktioner. Det er især velegnet til transformerføderapplikationer, hvor kompakt udstyr og effektiv kortslutningsbeskyttelse er påkrævet.

V Unit – Circuit Breaker Enhed

V-enheden bruger en afbryder til applikationer, der kræver mere omfattende koblings- og beskyttelsesfunktioner. Den er velegnet til mellemspændingsdistributionssystemer, hvor kredsløbsafbrydelse og beskyttelseskoordinering er vigtige krav.

Tekniske parametre

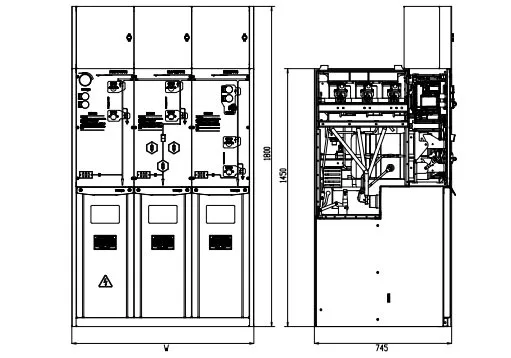

Produktstrukturer

Ansøgninger

Industriel kraftdistribution

Usune 24kV gasisoleret koblingsudstyr kan bruges i industrielle anlæg, hvor pålidelig mellemspændingskobling og beskyttelse er afgørende for kontinuerlig produktion. Det kompakte kabinet hjælper med at optimere rummets elektriske rum, mens C-, F- og V-konfigurationerne gør det muligt at matche udstyret med forskellige feeder og transformere krav.

Transformatorstationer

F- og V-enhederne kan konfigureres til transformer- og feederapplikationer, hvor beskyttelses- og koblingsfunktioner skal integreres i et kompakt mellemspændingssystem. Det medfølgende design hjælper også med at beskytte indvendigt komponenter fra miljøforurening.

By- og infrastrukturprojekter

Bystationer, kommercielle faciliteter og infrastrukturprojekter har ofte strenge krav til udstyr størrelse og driftssikkerhed. Det kompakte design af Usune 24kV gasisoleret koblingsudstyr gør det velegnet til projekter, hvor installationspladsen er begrænset, og der kræves pålidelig mellemspændingsfordeling.

24kV gasisoleret koblingsudstyr vs traditionelt luftisoleret koblingsudstyr

Installationsplads

Gasisoleret koblingsudstyr bruger en lukket og kompakt struktur, der tillader den nødvendige kobling og beskyttelse funktioner, der skal integreres i et mindre installationsfodaftryk. Traditionelt luftisoleret koblingsudstyr generelt kræver større elektriske afstande, hvilket resulterer i højere pladsbehov.

Miljøbeskyttelse

Den lukkede struktur af Usune Gas Isolated Switchgear reducerer direkte eksponering af interne elektriske komponenter til støv, fugt og ekstern forurening. Traditionelt luftisoleret udstyr er mere afhængigt af omgivende installationsmiljø og kan kræve yderligere miljøbeskyttelse på krævende steder.

Konfigurationsfleksibilitet

C-, F- og V-enhederne giver kunderne mulighed for at vælge forskellige koblings- og beskyttelsesfunktioner afhængigt af deres distributionskrav. Denne modulære tilgang giver større fleksibilitet end at bruge et enkelt fast koblingsudstyr konfiguration til forskellige applikationer.

Gældende standarder

Usune 24kV gasisoleret koblingsudstyr er designet med henvisning til gældende kinesiske standarder for mellemspænding koblingsudstyr og elektrisk udstyr, herunder GB 3804-2004 til højspændings-vekselstrøms-belastningsafbrydere, GB 1984-2014 for højspændings-vekselstrømsafbrydere, GB 16926-2009 til højspændings-vekselstrømsbelastningsbrud afbryder-sikringskombinationer og GB 1985-2014 til højspændings-vekselstrømsisolering og jordforbindelseskontakter.

Udstyret refererer også til GB 3906-2006 for 3,6 kV–40,5 kV AC metalindkapslet koblingsudstyr og kontroludstyr, GB/T 11022-2011 for almindelige tekniske krav til højspændingskoblings- og kontroludstyr, GB 4208-2008 for kabinet beskyttelse, GB/T 5582-1993 for udvendige isoleringsforureningsniveauer og DL/T 404-2007 for AC metalindkapslet koblingsudstyr og kontroludstyr.

Andre gældende krav omfatter GB/T 13384-2008 for mekaniske og elektriske produkttekniske forhold, GB 191-2008 for emballage- og transportmærker og GB 311.1-2012 for isoleringskoordinering af højspænding transmissions- og distributionsudstyr. De endelige gældende standarder skal bekræftes i henhold til produktet konfiguration og målmarked.

Kundeansøgning og feedback

Industrielt eldistributionsprojekt

Usune mellemspændingsanlæg er blevet anvendt i industrielle projekter såsom kemiske anlæg og fremstilling faciliteter. Kunderne fokuserer på stabil drift, kompakt installation og pålidelig beskyttelsesydelse. Den forseglet gasisoleret struktur hjælper med at reducere indflydelsen af støv, fugt og miljøforhold, understøttende langsigtet udstyrs pålidelighed.

Infrastruktur- og energiprojekter

Usune-produkter er blevet leveret til infrastruktur- og energirelaterede projekter, herunder vandkraftværker, olie lagerfaciliteter og transportprojekter. Kunder værdsætter den fleksible C, F og V funktionelle konfiguration, som gør det muligt at tilpasse koblingsanlægget til forskellige koblings-, beskyttelses- og distributionskrav.

Kundefeedback

Baseret på projektapplikationer sætter kunder hovedsageligt pris på Usune-koblingsudstyr for dets kompakte design, pålidelige isoleringsydelse, fleksibel konfiguration og lave vedligeholdelseskrav. Den modulære opbygning hjælper kunder vælger passende løsninger i henhold til forskellige mellemspændingsdistributionssystemer.

Projektreference

Cas-space raketlanceringsprojekt

Produktcertificeringer og kvalitetsstyring

Zhejiang Usune Electric Co.,Ltd. har etableret et omfattende kvalitetsstyringssystem i henhold til ISO 9001 Quality Ledelsessystem, ISO 14001 Miljøledelsessystem og ISO 45001 Arbejdsmiljøledelse System.

For at imødekomme forskellige markedskrav har Usune 24kV Gas Isolated Switchgear bestået relevant IEC og GB standardtype test og opnået CE-certificering. Produkterne er fremstillet under strenge kvalitetskontrolprocedurer for at understøtte pålidelig ydeevne, sikkerhed og overholdelse af globale mellemspændingsstrømdistributionsapplikationer.

FAQ

Hvilket temperaturområde kan koblingsudstyret håndtere?

Det specificerede omgivende temperaturområde er -40°C til +50°C, med en gennemsnitstemperatur over 24 timer på højst 35°C.

Kan 24kV-koblingsudstyret bruges i miljøer med høj luftfugtighed?

Den angivne relative luftfugtighed er ikke mere end 95 % inden for 24 timer og ikke mere end 90 % på månedsbasis. Den udstyr skal installeres i et miljø uden eksplosive eller ætsende gasser og inden for de specificerede forureningsniveau.

Kan Usune levere tilpassede konfigurationer?

Ja. C, F og V funktionsenhederne kan vælges i henhold til kundens distributionsnet, omskifter og beskyttelseskrav. For specielle driftsmiljøer skal kunderne angive de relevante betingelser før bestilling, så Usune kan evaluere den passende konfiguration.

Hvilke standarder følger Usune 24kV gasisoleret koblingsudstyr?

Produktdesignet refererer til gældende GB- og DL/T-standarder, herunder krav, der dækker belastningsafbrydere, afbrydere, sikringskombinationer, metalindkapslet koblingsudstyr, kapslingsbeskyttelse, isoleringskoordinering og generelle tekniske krav til højspændingsanlæg.

Hvorfor vælge Usune 24kV gasisoleret koblingsudstyr?

Zhejiang Usune Electric Co.,Ltd. leverer mellemspændingselektrisk udstyr til forskellig strømfordeling krav. Det 24kV gasisolerede koblingsudstyr kombinerer en kompakt lukket struktur med fleksible C, F og V funktionelle enheder, der giver kunderne mulighed for at konfigurere udstyr i henhold til specifikke netværkskrav.

Usune understøtter også teknisk kommunikation til særlige driftsforhold. Til applikationer, der involverer høj højde, ekstreme temperaturer eller andre ikke-standardiserede miljøforhold, kan kunderne give projektdetaljer før bestilling, så udstyrets konfiguration og driftsparametre kan evalueres korrekt.
