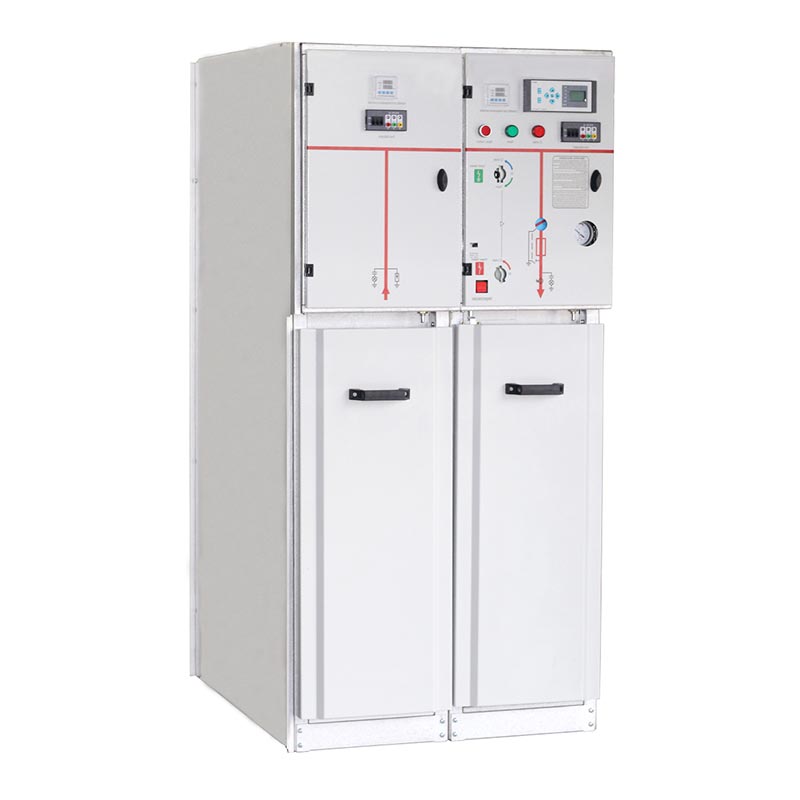

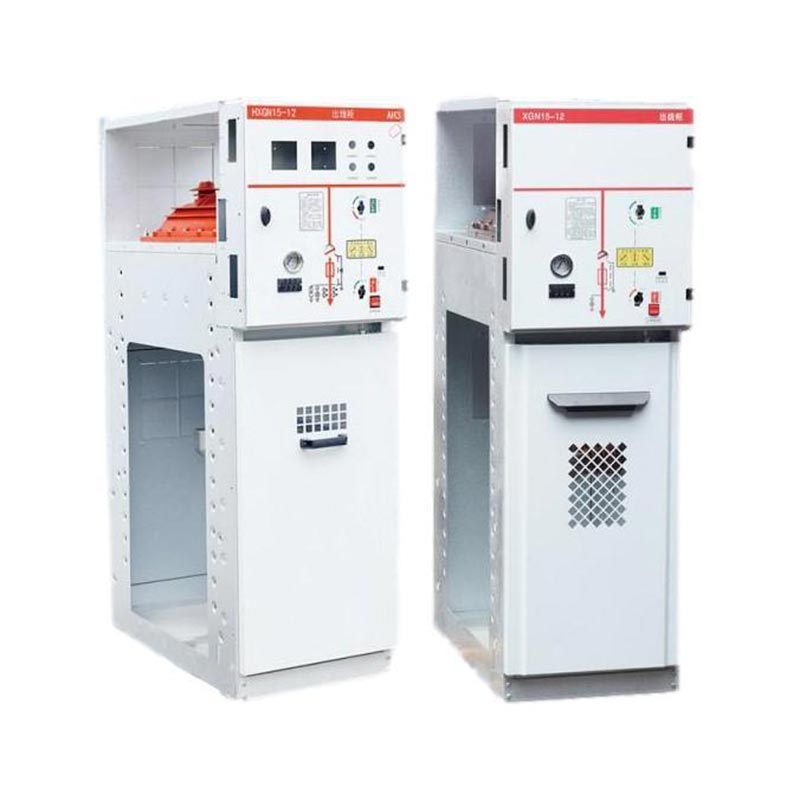

630a Sf6 Ring Hovedenhed

USUNE 630a Sf6 Ring Main Unit er et uafhængigt højtydende mellemspændingsstrømdistributionsudstyr udviklet og fremstillet af Zhejiang Yousi Electric Co., Ltd. (en professionel producent, der integrerer R&D, produktion og salg af elektrisk udstyr). Dette produkt har en boks-type fast metal lukket struktur, vha SF6-gas som isolerings- og lysbueslukningsmiddel. Udstyret med SF6 gasisolerede afbrydersikringer anvendes den primært i sekundære distributionsnetværk med en maksimal mærkespænding på 36kV og en mærkestrøm på 630A, perfekt tilpasningsdygtig til strømforsyningskravene for AC 50/60Hz strømsystemer.

Som en førende leverandør i Kinas elektriske udstyrsindustri overholder USUNE en produktionsfilosofi af høj kvalitet. Denne 630A SF6 ringhovedenhed er fremstillet på virksomhedens standardiserede fabrik, hvor streng kvalitetskontrol er implementeret gennem hele processen fra komponenter til færdigt produkt, hvilket sikrer produktets pålidelighed og konsistens.

Kerneproduktegenskaber

1. Kompakt og let design

630a SF6 Ring Main Unit vedtager en kompakt struktur og letvægtsdesign, hvilket effektivt sparer installationsplads og reduktion af transport- og installationsomkostninger. Epoxyharpiksskallet giver en tæt forsegling, hvilket gør den velegnet til scenarier med begrænset plads, såsom små maskinrum og præfabrikerede understationer, forbedring på stedet anvendelsesfleksibilitet.

2. Fremragende isolering og bueundertrykkende ydeevne

Det lukkede kabinet er fyldt med SF6-gas, hvilket giver fremragende isolering og lysbueundertrykkende ydeevne. Det er det meget modstandsdygtig over for fugt og forurening, hvilket giver mulighed for stabil drift i barske miljøer og næsten vedligeholdelsesfri drift, hvilket reducerer efterfølgende vedligeholdelsesomkostninger markant.

3. Enkel betjening og nem installation

630a SF6 Ring Main Unit har et front-end kabelforbindelsesdesign med alle kontrolfunktioner centraliseret på frontpanelet, hvilket forenkler betjeningsprocessen og letter betjening og fejlfinding. Den er let og Det kompakte design gør installationen mere effektiv, hvilket giver mulighed for hurtig implementering efter installationen.

4. Rigelig tilbehør

Forskelligt tilbehør såsom relæer, transformere og overspændingsafledere kan udstyres til at imødekomme de forskellige funktionelle krav til forskellige strømdistributionsscenarier, hvilket forbedrer produktets tilpasningsevne og praktiske anvendelighed.

Gældende scenarier

USUNE 630a SF6 Ring Main Unit er meget udbredt i industrielle og civile kabelringnetværk og strømforsyningsterminaler. Det er særligt velegnet til små sekundære understationer, omstillingsstationer, strømdistribution i byer, industri- og minevirksomheder, indkøbscentre, lufthavne, undergrundsbaner, vindkraftproduktion, hospitaler, stadioner, jernbaner og andre steder, der giver pålidelig strømforsyning til forskellige scenarier.

Driftsbetingelser

For at sikre stabil og sikker drift har denne ringhovedenhed strenge miljøkrav som følger:

- Højde: ≤1000mm
- Omgivelsestemperatur: -35℃～45℃
- Relativ luftfugtighed: Dagligt gennemsnit på ikke over 95%; månedligt gennemsnit ikke over 90 %
- Seismisk modstand: Seismisk intensitet, der ikke overstiger 8 grader
- Miljøkrav: Steder fri for alvorlige vibrationer, stød, brand, kemisk korrosion og eksplosionsfare.

Tekniske parametre

Koblingsanlæg struktur og konfiguration

Betjeningsmekanisme

(1) Dobbeltfunktions enkeltfjeder betjeningsmekanisme: type K

Skiftefunktionen betjenes uafhængigt med et håndtag eller en motor.
Jordafbryderfunktionen åbner og lukker uafhængigt ved hjælp af et betjeningshåndtag, og driftsenergien er forsynet med en trykfjeder, som udløses for at lukke eller afbryde kontakten.

(2) Dobbeltfunktion dobbelt fjeder betjeningsmekanisme: Type A

Skiftefunktionen betjenes uafhængigt af et håndtag eller en motor, og driftsenergien leveres af en trykfjeder, som udløses for at lukke kontakten. Uafhængig åbning og lukning med knap (0) eller udløseenhed eller shuntudløsningsanordning.
Jordafbryderfunktionen fungerer uafhængigt med et betjeningshåndtag, og driftsenergien leveres af en trykfjeder, som udløses for at lukke eller afbryde kontakten.

(3) Valgfrie komponenter

Én elektrisk drift: AC 220V 110V; DC 220v 110v
Hjælpeafbryder
En shunt-udløserspole (Type A-mekanisme): AC 220V 110V; DC 220v 110v
En sikring sikrer hjælpeindikatorkontakt
Jordfejlsindikator

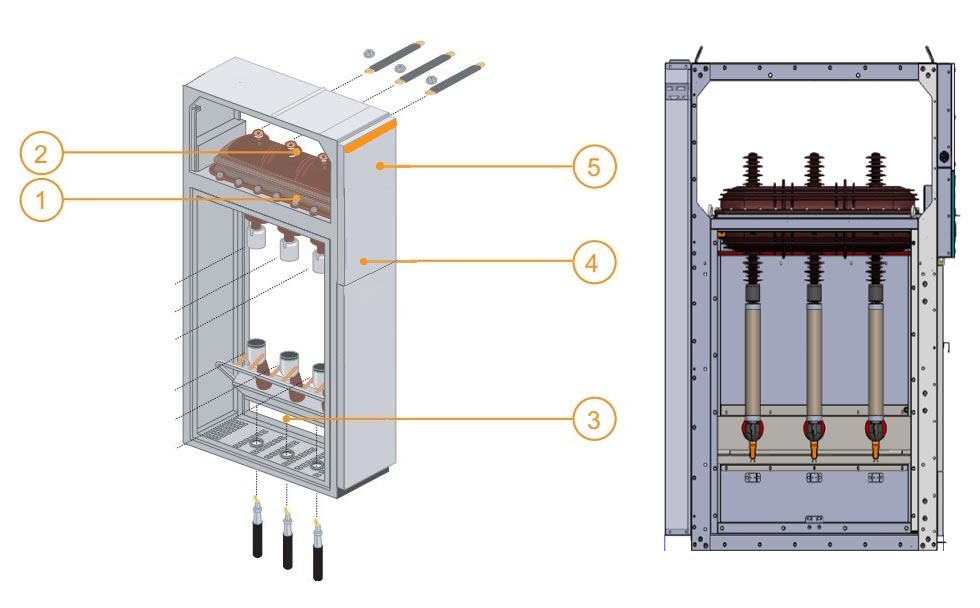

Afbryder- og sikringsskabe

1 Koblingsudstyr Afbryder og jordingsafbryder i et kabinet fyldt med SF6.
2 samleskinner alle i samme vandrette plan, hvilket muliggør senere tavleudvidelser og tilslutning til eksisterende udstyr.
3 Tilslutning tilgængelig via fronten, tilslutning til den nederste kontakt og jordingskontaktens terminaler eller den nederste sikringsholder. Dette rum er også udstyret med en jordingskontakt nedstrøms for MV-sikringerne til beskyttelsesenhederne.
4 Betjeningsmekanismen indeholder de elementer, der bruges til at betjene kontakten og jordingskontakten og aktivere de tilsvarende indikationer (positiv afbrydelse).
5 Lavspændingsinstallation af en klemrække (hvis motoroption er installeret), LV-sikringer og kompakte relæenheder. Hvis der kræves mere plads, kan panelhøjden øges.

① Samleskinnerum
② Hovedafbryder
③ Kabelrum
④ Betjeningsmekanisme, sammenlåsningsmekanisme og lavtrykskontrolrum

Hele koblingsskabet kan opdeles i øverste og nederste to enheder, den øverste enhed af skabet inkluderer busrum, belastningsafbryder, betjeningsanordningsrum og lavspændingsrum, og den nederste enhed er adskilt fra kablet værelse. Hele den øverste enhed kan udskiftes.

◇ Samleskinne rum

Skinnerummet er indrettet på den øverste del af skabet. I samleskinnerummet forbindes hovedskinnerne sammen og kør gennem hele rækken af koblingsudstyr.

◇ Belastningsafbryder

Omskifterrummet er udstyret med en SFG-type svovlhexafluorid-belastningsafbryder. Belastningskontaktens skal er lavet epoxyharpiks hældt, fyldt med svovlhexafluorid (SF6) gas som isoleringsmedium, og skallen leveres med et observationshul. Skifterummet kan udstyres

med SF6 gasdensitetsmåler eller gasdensitet med alarmkontakt i henhold til kundens krav.

◇ Kabelrum

Belastningskoblingsskabet har et rummeligt kabelrum, som hovedsageligt anvendes til kabeltilslutning, således at enkeltleder el trelederkabler kan tilsluttes med det enkleste uskærmede kabelhoved, og der kan også være tilstrækkelig plads rumme lynafleder, strømtransformer, nedre jordafbryder og andre komponenter. Ifølge standarddesign, skabslågen har et observationsvindue og en sikkerhedslås. Kabelrums bundplade med tætningsdæksel og passende størrelse kabelklemme med støttebeslag. Kabelrums bundplade og dørkarm kan være fjernet for at lette kabelinstallationen.

◇ Betjeningsmekanisme, sammenlåsningsmekanisme og lavtrykskontrolrum

Det sammenlåste mekanisme rum fungerer også som et kontrolpanel. Lavspændingsrummet er udstyret med en fjederbetjent mekanisme med en positionsindikator og en mekanisk låseanordning, og kan også udstyres med hjælpeudstyr kontakter, udløsespoler, nødudløsningsmekanismer, kapacitive strømførende displays, nøglelåse og elektriske betjeningsenheder. Samtidig kan lavtrykskammerrummet også udstyres med kontrolsløjfer, målere og beskyttende relæer, og det 750 mm brede kabinet har to identiske lavtrykskamre til mere tilbehør.

Indkapslingskonfigurationsparameter

Indgående LBS

Trafo beskytte

Måling

Cbog m/.meter

Cb udgående

Driftsbeskrivelse

1. Betjening af håndtaget: Stå foran koblingsudstyret, hold op på toppen af ​​håndtaget og skub fremad, mens den anden hånd holder enden af ​​håndtaget for at rotere.
2.Sørg for, at skabslågen er blevet ordentligt lukket før strømforsyning eller adskilt til jordforbindelse.
3.Switch trykmåler skal kontrolleres før strømmen tændes og slukkes.

Tænd

1.Bekræft, at skabsdøren er lukket. Indsæt håndtaget i det øverste betjeningshul, og drej 180° mod uret, indtil du kan høre stemmen fra den skillende bremse. Panelets centrale indikator er på plads; den nederste dør er lukket, og jordingskontakten er slukket.
2. Indsæt betjeningshåndtaget i det nederste betjeningshul og drej med uret 180° indtil for at høre den lukkende stemme; panelets centrale indikator er i position D; kontakten vil være tændt, og derefter er strømforsyningen fuldført.

Sluk

1. Sluk: Indsæt betjeningshåndtaget i det nederste betjeningshul, og drej 180° mod uret, indtil du hører adskillende bremsestemme (Knap til direkte brug, hvis der er en knap); midten af panelet er i position, derefter kontakten vil være slukket.
2. Tjek, om live-displayet er ude for at sikre, at kabelrummet er elektrisk neutralt; indsæt betjeningshåndtaget ind i det øverste betjeningshul og drej med uret 180° indtil for at høre den afsluttende stemme; den centrale indikator for panelet er på plads, og den nederste dør er låst op; jordingskontakten er lukket og derefter strømafbrydelsesfunktion er afsluttet.

Transport og opbevaring

Når koblingsskabet er fastgjort på bundpladen, kan det skovles med gaffeltruck. Når den ikke er fastgjort i bunden plade, skal koblingsskabet hejses eller bæres som en helhed, men det skal til enhver tid transporteres lodret og bør ikke væltes for at undgå beskadigelse af komponenterne i kabinettet. Koblingsudstyr (selv med ydre emballage) bør ikke opbevares udendørs i længere tid.

Opretholdelse

◇ Ringskabet er vedligeholdelsesfrit i tre år under normale omstændigheder.

◇ Belastningskontaktens enkeltfjedre og dobbeltfjedrede betjeningsmekanismer er vedligeholdelsesfrie og gør det ikke kræver nogen form for smøring.

◇ Relæbeskyttelsesanordningen skal kontrolleres i henhold til producentens krav, før den sættes i operation.

◇ Vedligeholdelsescyklussen af ringnetværksskabet er generelt en gang om året, og specifikke vedligeholdelsesforanstaltninger skal udføres som følger:
(1) Spænd alle elektriske forbindelser (hovedbus, kontakter, kabler, måleinstrumenter) i henhold til krav i monteringsvejledningen.
(2) Støvsug alle komponenter (hovedafbryder, hjælpeafbryder, udløsningsmekanisme, motor osv.) og opfør udseende inspektion.
(3) Udfør en enkelt lukke-/åbningsoperation på alle kontakter, inklusive jordkontakten.
(4) Tænd for strømforsyningen til den ekstra kontrol (giv ikke fjernbetjeningssignalet) for en elektrisk sekventiel operation.

Bestil varer

Følgende dokumenter og bilag vil blive udleveret med skabet, når koblingsskabet forlader fabrikken:

◇ Produktkvalificeret certifikat
◇ Produktbrugsvejledning
◇ Produktteknisk designdata
◇ Tilbehør til koblingsskab:
◇ Hver monteringskombination er udstyret med et betjeningshåndtag for lastkontakt.

Brugere skal angive følgende oplysninger, når de bestiller produkter:

◇ Hovedkredsløbsledningsskema og særlige tekniske krav
◇ Installationsplan for koblingsanlæg.
◇ Modelspecifikationer for afbryderskabskomponenter og hjælpesløjfe, skematisk diagram af kontrolkredsløb (hvis nødvendigt)
◇ Andre særlige ønsker om skriftlig information.

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Ofte stillede spørgsmål

1. Er du fabrik eller handelsvirksomhed?

Fabrik, vi kan garantere, at vores pris er rimelig og konkurrencedygtig.

2. Hvornår kan jeg få prisen?

Normalt citerer vi inden for 24 timer efter at have modtaget din forespørgsel.

3. Kan vi udskrive vores logo og firmanavn på produkter?

Ja, selvfølgelig accepterer vi OEM.

4. Hvad er leveringstiden?

Leveringstiden afhænger af de bestilte mængder, normalt inden for 15-20 dage efter modtagelse af betalingen.

5. Hvordan er din kvalitetskontrolproces?

Alle produkter vil blive inspiceret med udgangspunkt i tilbehør, og vil blive udført med rutinetest før afrejse vores fabrik.

6. Hvordan løser man kvalitetsproblemerne efter salg?

Tag billeder eller video af kvalitetsproblemerne og send til os til vores kontrol og bekræftelse, så laver vi en tilfreds løsning til dig inden for 1-3 dage.

7. Hvad er garantitiden?

12 måneder fra leveringsdato.

8. Hvorfor vælge os

● Vi er specialiseret på området i mere end 14 år og har et velerfarent R&D-team, der tager designet og udviklingsarbejde for hvert projekt baseret på kundens særlige krav.
● Vi har ekstremt streng QC-procedure fra komponenter til færdige produkter.
● Konstant produktionsperiode inden for 15-20 dage.
● Vi har et komplet sæt af testrapporter for produkter.
● Et-trins løsning leveres.
