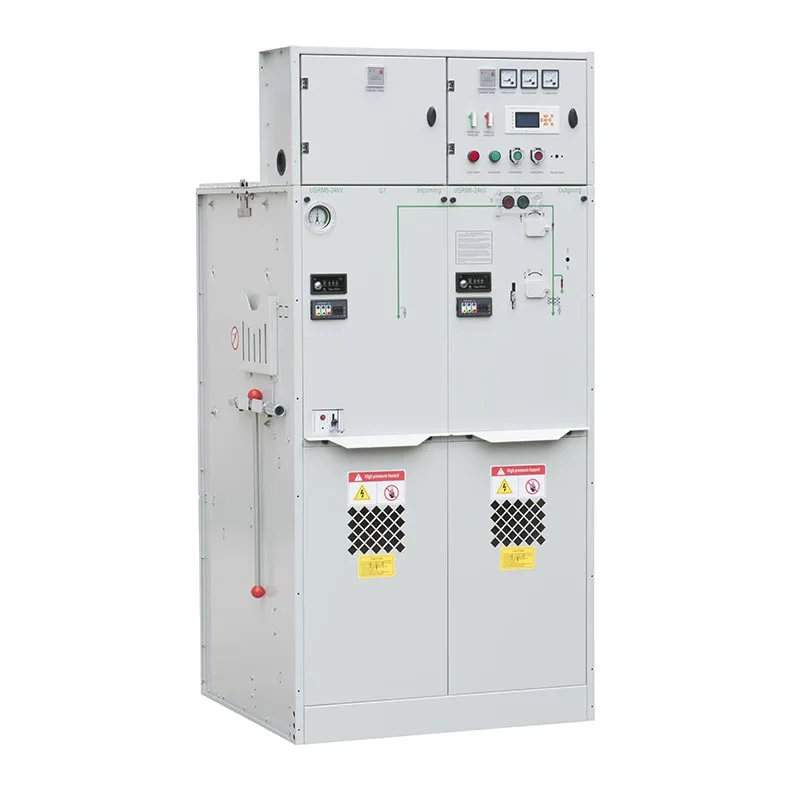

630a Elektrisk panel Gasisoleret koblingsudstyr

Med et fuldt isoleret og lukket primærkredsløb, IP67 gastank i rustfrit stål, udvideligt samleskinnesystem og pålidelig betjeningsmekanisme, Usune 630A gasisoleret koblingsudstyr er velegnet til industrielle anlæg, transformer transformerstationer, ringhovednet, kommercielle faciliteter og infrastrukturprojekter, hvor kompakt installation, sikkerhed og langsigtet pålidelighed er vigtige.

Vigtigste fordele ved Usune 630A gasisoleret koblingsudstyr

Fleksibel modulær konfiguration

Forskellige strømdistributionsprojekter kræver forskellige koblings-, beskyttelses- og målefunktioner. USRM6 serien gør det muligt at kombinere C-, F-, V-, M- og PT-moduler i henhold til det aktuelle netværksdesign. Op til seks standard funktionelle enheder kan integreres i én SF6 isoleringsgastank, mens udvidelige enheder kan tilsluttes igennem fuldt isolerede og lukkede samleskinnestik.

630A mellemspændingsfordelingskapacitet

630A-konfigurationen er designet til mellemspændingsdistributionssystemer, der kræver højere strømføring kapacitet. Den kan konfigureres til indgående og udgående feeder, transformerforbindelser, ringnetværk og andet distributionsordninger efter kundens el-system.

IP67 Fuldt lukket gastank

Hovedskinne og primære koblingskomponenter er lukket inde i en rustfri stål svejset gastank med IP67 beskyttelse. Denne struktur hjælper med at isolere interne elektriske komponenter fra støv, vandindtrængning, kondens og andre eksterne miljøpåvirkninger, hvilket gør koblingsanlægget velegnet til krævende installationsmiljøer.

Høj sikkerhed for personale og udstyr

Det primære kredsløb er lukket inde i gastanken og forbundet til eksterne kredsløb gennem isolerede bøsninger og fuldt isolerede adskillelige konnektorer, hvilket reducerer direkte eksponering for strømførende komponenter. Systemet også Inkorporerer en trykaflastningsanordning, trykudledningskanal og mekanisk låsesystem for at hjælpe med at reducere operationelle risici og forhindre forkerte koblingsoperationer.

Pålidelig betjeningsmekanisme

Usune udvikler og designer selvstændigt fjederbetjeningsmekanismen til USRM6-serien. Mekanismen er kontrolleret gennem design, fremstilling og indkøringsprocesser for at forbedre den mekaniske konsistens, driftsstabilitet og langsigtet pålidelighed.

Funktionelle enheder

C Enhed – Load Break Switch Enhed

C-enheden er designet til lastskift og distributionsstyring. Den er velegnet til indgående og udgående feeder applikationer og ringnetværkssystemer, hvor pålidelig belastningsskift er påkrævet.

F-enhed – belastningsbrudkontakt + sikringskombinationsenhed

F-enheden kombinerer en belastningsafbryder med sikringer for at give koblings- og beskyttelsesfunktioner. Det er især velegnet til transformerføderapplikationer, der kræver kompakt beskyttelsesudstyr.

V Unit – Circuit Breaker Enhed

V-enheden bruger en afbryder til applikationer, der kræver omfattende koblings- og beskyttelsesfunktioner. Det er det velegnet til feedere og distributionspunkter, hvor kredsløbsafbrydelse og beskyttelseskoordinering er vigtig.

M Unit – Måleenhed

M-enheden giver en dedikeret konfiguration til krav til elektrisk måling og måling. Det kan være integreret med andre funktionelle moduler for at skabe et komplet mellemspændingsdistributionssystem.

PT Unit – Samleskinne PT Enhed

PT-enheden er designet til skinnespændingsmåling og relaterede overvågningskrav. Det kan kombineres med andre moduler i henhold til det elektriske systemdesign.

Tekniske parametre

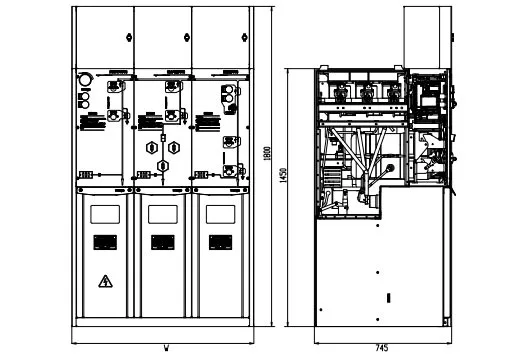

Produktstrukturer

Sådan fungerer det modulære system

Den største fordel ved USRM6-serien er dens evne til at tilpasse sig forskellige distributionsnetværksstrukturer. Kunder kan bruge C-enheder til belastningskobling, F-enheder til transformerbeskyttelse, V-enheder, hvor afbryderbeskyttelse er påkrævet, og M- eller PT-enheder, når der er behov for måling og spændingsmåling.

For ringhovednetværksapplikationer kan forskellige moduler kombineres til et ringhovedskab. Når fremtidig udvidelse er påkrævet, fuldt isolerede og lukkede samleskinneforbindelser gør det muligt at tilslutte yderligere enheder uden at ændre grundlæggende koblingsplatform.

IP67 beskyttelse til barske miljøer

Gastanken i rustfrit stål giver IP67-beskyttelse, og hjælper med at forhindre, at støv og vand trænger ind i den primære udstyrsrum. Den lukkede struktur giver også korttidsbeskyttelse mod oversvømmelse og kondens.

Dette design er værdifuldt til industrianlæg, underjordiske transformerstationer og andre steder, hvor fugt, støv eller miljøforurening kan påvirke konventionelt elektrisk udstyr.

630A gasisoleret koblingsudstyr vs konventionelt koblingsudstyr

Typiske applikationer

Industriel kraftdistribution

For fabrikker med flere feedere og transformerforbindelser kan kunder kombinere C, F og V enheder iflg forskellige kredsløbsfunktioner. Den modulære struktur forenkler systemkonfigurationen, mens den lukkede primære kredsløb understøtter pålidelig drift i industrielle miljøer.

Kompakte transformatorstationer

Hvor installationspladsen er begrænset, tillader den kompakte gasisolerede struktur omskiftning, beskyttelse og måling funktioner, der skal integreres i et mindre fodaftryk. M- og PT-enheder kan tilføjes, når projektet kræver dedikeret målefunktioner.

Ring Hoveddistributionsnetværk

Til ringnetværksapplikationer kan flere funktionelle moduler kombineres til et ringhovedskab. Den udvideligt samleskinnesystem giver yderligere fleksibilitet, når distributionsnettet kræver fremtidig udvidelse.

Kundeansøgning og feedback

Industrielt eldistributionsprojekt

En produktionskunde valgte Usune 630A gasisoleret koblingsudstyr til en opgradering af mellemspændingsdistribution. Den kunde fokuseret på kompakt installation, pålidelig drift og fremtidig udvidelse. Efter ansøgning, kunden satte pris på den modulære C/F/V/M/PT-konfiguration, som forenklede systemintegration og forbedret plads udnyttelse.

Ring hovednetværksapplikation

Til et hoveddistributionsprojekt krævede kunden fleksible koblings- og beskyttelsesfunktioner. USRM6 serie opfyldte kravet gennem udvidelige modulkombinationer og isolerede samleskinneforbindelser. Kunden anerkendt dens stabile drift, kompakte design og bekvemme systemudvidelsesevne.

Anvendelse i fugtigt miljø

En kunde, der arbejder i et miljø med høj luftfugtighed, valgte Usune Gas Isolated Switchgear på grund af dets IP67 lukket gastank design. Kunden værdsatte den forbedrede beskyttelse mod fugt, kondens og eksternt kontaminering, hvilket hjælper med at reducere vedligeholdelseskravene.

Projektreference

Cas-space raketlanceringsprojekt

Produktcertificeringer og kvalitetsstyring

Zhejiang Usune Electric Co.,Ltd. har etableret ledelsessystemer efter ISO 9001 Quality Management System, ISO 14001 miljøledelsessystem og ISO 45001 arbejdsmiljøledelsessystem.

For at imødekomme forskellige internationale markedskrav, har Usune mellemspændingsafbryderprodukter gennemgået relevante IEC- og GB-standardtypetest, med relevante produkter, der opnår CE-certificering. Disse certificeringer og kvalitet ledelsessystemer understøtter ensartet produktionskvalitet og leverer dokumentation til kunderne under teknisk evaluering og projektindkøb.

Hvorfor vælge Usune 630A gasisoleret koblingsudstyr?

Zhejiang Usune Electric Co.,Ltd. kombinerer modulært koblingsdesign, fuldt lukket IP67 gasisolering, fleksibel funktionelle konfigurationer og kvalitetsstyring for at levere pålidelige mellemspændingsdistributionsløsninger.

For kunder, der køber 630A elektrisk panel gasisoleret koblingsudstyr, kan Usune levere passende konfigurationer efter koblingsfunktioner, beskyttelseskrav, målebehov, samleskinnearrangementer og installation forhold. Dette giver kunderne mulighed for at bygge et kompakt og fleksibelt koblingssystem omkring deres faktiske effekt distributionskrav.

Ofte stillede spørgsmål Om 630A elektrisk panel gasisoleret koblingsudstyr

Hvad betyder 630A i dette gasisolerede koblingsudstyr?

630A refererer til koblingsudstyrets nominelle strømkonfiguration. Den faktiske driftsstrøm, spændingsniveau og elektrisk konfiguration bør vælges i henhold til kundens distributionssystem og projekt krav.

Hvilke moduler kan kombineres i USRM6-serien?

Systemet understøtter C Load Break Switch Unit, F Load Break Switch + Sikringskombinationsenhed, V Circuit Breaker Unit, M Måleenhed og PT samleskinne PT enhed. Disse moduler kan kombineres i henhold til den nødvendige strømfordeling funktioner.

Hvor mange moduler kan der installeres i en gastank?

Op til seks standardmodulenheder kan dannes i én SF6 isoleringsgastank. Udvidelige konfigurationer er også tilgængelig gennem fuldt isolerede og lukkede samleskinnestik.

Hvad er IP-klassificeringen af ​​benzintanken?

Benzintanken har en IP67-beskyttelsesgrad, der hjælper med at beskytte det primære kredsløb mod støv, vandindtrængning, kondens og kortvarige oversvømmelser.
