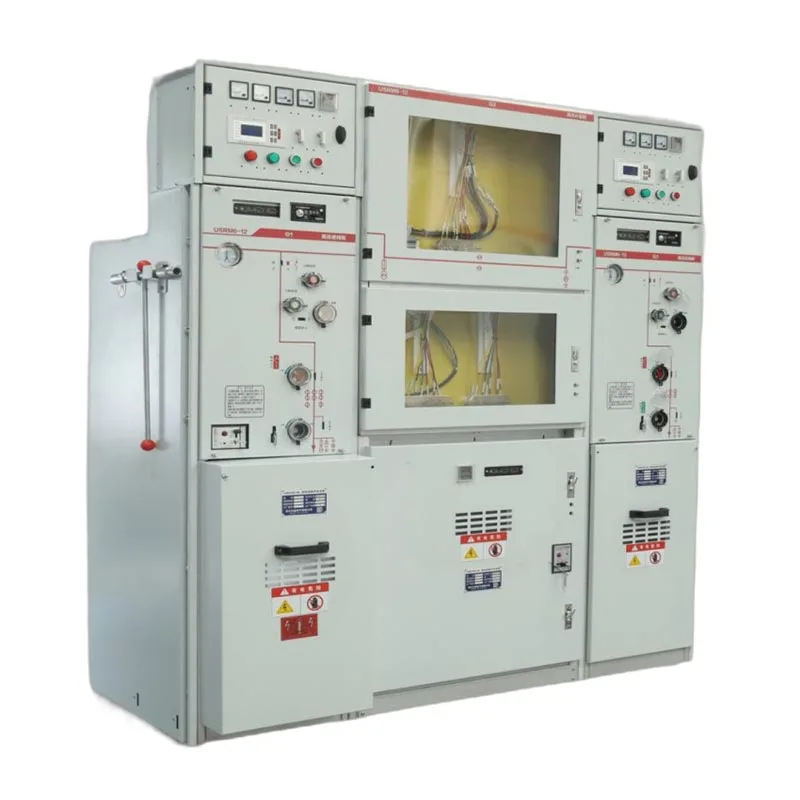

22kv Sf6 Gis Rmu Ring Hovedenhedskoblingsudstyr

For købere af 22kV SF6 GIS RMU Ring Main Unit Switchgear er nøgleovervejelserne ikke kun switchydeevne, men også hvor hurtigt fejl kan lokaliseres, hvor sikkert operatører kan få adgang til udstyret, og hvor meget vedligeholdelse er påkrævet i hele dens levetid. Usune løser disse krav gennem højspændingsspændingsindikation, fejl indikatorer, mikrocomputerbeskyttelse og et trykforseglet gassystem.

Hvorfor vælge Usune 22kV SF6 GIS RMU?

Hurtig fejlidentifikation

RMU'en kan udstyres med fejlindikatorer for fase-til-fase og fase-til-jord fejl. Når en fejl opstår, indikatoren giver en alarm for at hjælpe betjeningspersonalet med at identificere den berørte sektion og lokalisere fejlpunktet mere effektivt.

For distributionsnetværk, der er tilsluttet et overvågningscenter, kan fejlinformationer også overføres til overvågningsserver, der gør det muligt for kontrolrummet at identificere fejlområdet og den specifikke position uden at stole på udelukkende ved manuel inspektion.

Højspændingsstrømindikation og sammenlåsning

Højspændingsstrømindikeringsenheden giver en visuel påmindelse om at kontrollere, om det primære kredsløb er energisk. Den understøtter også faseverifikation for at hjælpe operatører med at bekræfte den elektriske status før drift.

En elektrisk aflåsningsforbindelse og tilhørende magnetlås kan forhindre kabelrumsdøren i at blive åbnes, mens det indgående kabel forbliver strømførende, hvilket giver et ekstra lag af beskyttelse under vedligeholdelse.

Digital beskyttelse og overvågning

Den valgfri mikrocomputer beskyttelse, måling og kontrolenhed erstatter traditionelt elektromagnetisk relæ beskyttelse med digital overvågningsteknologi. Den kan bruges til ledninger, distributionstransformere og andre primære udstyr.

Systemet kan integrere strøm- og spændingsbeskyttelse, måling, alarm og kontrolfunktioner, understøttende intelligent strømstyring og kommunikation med kundens overvågningsnetværk.

Tekniske parametre

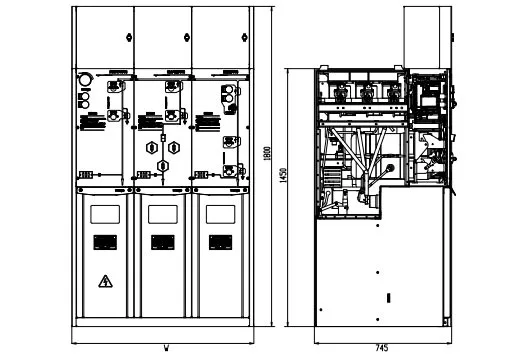

Produktstrukturer

Intelligent fejlindikatorsystem

Lokal fejlindikation

Når der opstår en kortslutning mellem faser eller mellem en fase og jord, giver fejlindikatoren en alarm indikation. Vedligeholdelsespersonale kan bruge signalet til at identificere den berørte foderautomat og indsnævre fejlen placering.

Fjernfejlovervågning

For projekter, der kræver centraliseret overvågning, kan fejlinformationer sendes til overvågningscenteret. Den overvågningscomputeren kan vise den tilsvarende fejlsektion og placering, hvilket hjælper vedligeholdelsesteams med at reducere fejlsøgningstid og genoprette strømmen mere effektivt.

SF6-forseglet system med lav vedligeholdelse

De primære komponenter i SF6-skabet er designet som et forseglet system og kræver generelt ikke rutine vedligeholdelse i den angivne levetid under normale driftsforhold.

Gastanken er fremstillet af rustfrit stål, hvilket giver langsigtet korrosionsbestandighed. Det mekaniske betjeningskomponenter er placeret uden for gastanken, hvilket foretager inspektion, drift og udskiftning af komponenter mere praktisk, når service er påkrævet.

For installationer udsat for ekstremt støv, sand eller forurening, periodisk inspektion af mekaniske roterende dele og smørebetingelser anbefales.

SF6 Gastryksovervågning

USRM6-serien bruger et trykforseglet gassystem og kræver ikke speciel gasinspektion under normalen driftsforhold.

Før drift skal manometeret kontrolleres. Under normale forhold skal trykindikatoren forblive inden for det grønne driftsområde. Referencetrykket er 0,14 MPa, med gastrykket bibeholdt over 0,135 MPa ved 20°C under de specificerede tætningsbetingelser.

Den forventede årlige gaslækagerate er mindre end 0,1%, hvilket understøtter langsigtet gasforseglingsydelse.

Mere end 30 års designet levetid

22kv Sf6 Gis Rmu Ring Main Unit Switchgear er udviklet med reference til IEC 298 krav, med en designet levetid på mere end 30 år under normale driftsforhold.

Det lufttætte kontaktdesign hjælper med at opretholde gastætningen gennem hele den forventede serviceperiode, hvilket reducerer behovet for hyppig gasrelateret vedligeholdelse og hjælper kunder med at kontrollere langsigtede driftsomkostninger.

22kV SF6 GIS RMU vs konventionel RMU

Typiske applikationer

Industrial Ring Network

Usune 22kv Sf6 Gis Rmu Ring Main Unit Switchgear er velegnet til industrielle distributionsnetværk, hvor flere feedere har brug for pålidelig kobling og hurtig fejlfinding. Fejlindikatorer og digitale beskyttelsesanordninger kan hjælpe vedligeholdelsesteams identificerer unormale sektioner mere effektivt.

Distributionstransformatorbeskyttelse

RMU'en kan konfigureres med mikrocomputerbeskyttelse og målefunktioner til distributionstransformatorer, leverer strøm- og spændingsovervågning, alarm- og beskyttelsesfunktioner inden for mellemspændingsnettet.

Smart distributionsnetværk

For kunder, der udvikler intelligente strømdistributionssystemer, kan RMU forbinde beskyttelse, måling, fejl indikations- og kommunikationsfunktioner til et centralt overvågningssystem, der understøtter fjernfejlidentifikation og mere effektiv netværksstyring.

Kundeansøgning og feedback

22kV Industrial Ring Network

En kunde brugte Usune 22kv Sf6 Gis Rmu Ring Main Unit Switchgear til et industrielt ringnetværk med flere indgående og udgående feeder. Under idriftsættelsen havde kunden fokus på, om operatørerne hurtigt kunne identificere den berørte feeder, når der opstod en fase-til-fase- eller fase-til-jord-fejl. Den integrerede fejlindikator givet lokal alarminformation, og hjælper vedligeholdelsespersonalet med at indsnævre fejlafsnittet, før det udføres inspektion på stedet.

Distributionstransformatorbeskyttelse

Til en transformerdistributionsapplikation valgte kunden RMU'en med en mikrocomputerbeskyttelse og styreenhed. Systemet gav digital strøm- og spændingsovervågning sammen med beskyttelse og alarm funktioner. Kunden fandt denne konfiguration mere bekvem til overvågning af transformatordriftsforhold end kun at stole på konventionel relæbeskyttelse.

Fjernovervågningsprojekt

En kunde, der kræver centraliseret distributionsovervågning, tilsluttede RMU'ens fejlindikation og digitale beskyttelse funktioner til overvågningscenteret. Når et fejlsignal blev genereret, kunne overvågningsskærmen identificere tilsvarende fejlsektion, så betjeningsteamet kan bestemme, hvor feltinspektion var påkrævet og forbedre fejlfindingseffektiviteten.

Langsigtet vedligeholdelsesfeedback

For kunder, der betjener RMU'en under normale serviceforhold, reducerer den forseglede SF6-gastank behovet for rutinemæssig intern vedligeholdelse. Kunderne værdsætter også de eksterne mekaniske driftskomponenter, fordi de kan være det efterses eller udskiftes mere bekvemt, når der er behov for vedligeholdelse.

Projektreference

Cas-space raketlanceringsprojekt

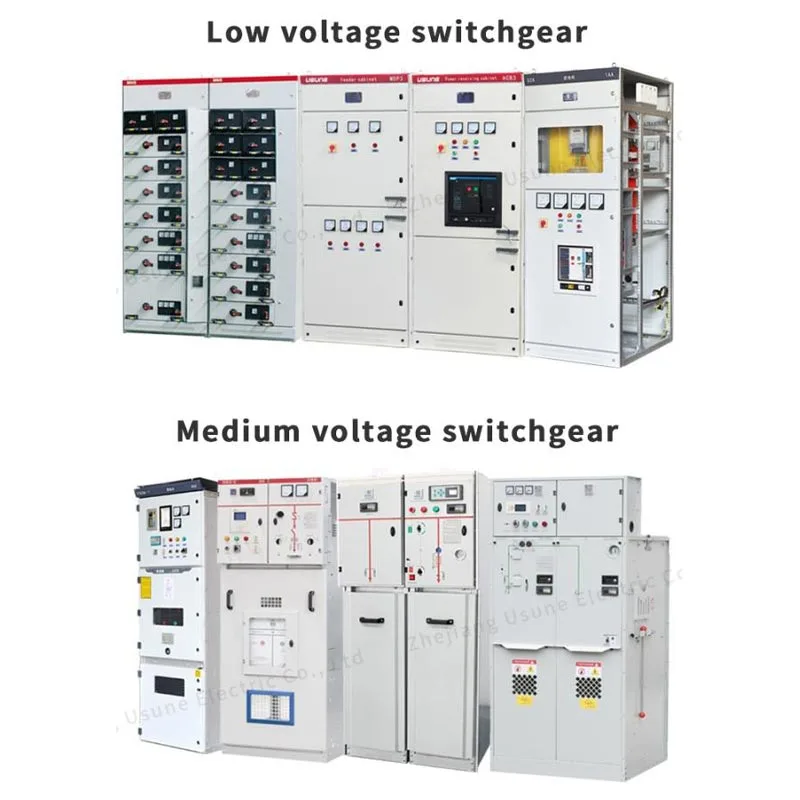

Produktcertificeringer og kvalitetsstyring

Zhejiang Usune Electric Co.,Ltd. har etableret ledelsessystemer efter ISO 9001 Quality Management System, ISO 14001 miljøledelsessystem og ISO 45001 arbejdsmiljøledelsessystem.

For at imødekomme forskellige internationale markedskrav, har Usune mellemspændingsafbryderprodukter gennemgået relevante IEC- og GB-standardtypetest, med relevante produkter, der opnår CE-certificering. Disse systemer understøtter konsistent fremstillingskvalitet, produkttestning og teknisk overholdelse af mellemspændingsstrømdistributionsprojekter.

FAQ Om 22kV SF6 GIS RMU

Kan RMU'en registrere kabelfejl?

Ja. RMU'en kan udstyres med fejlindikatorer, der er i stand til at detektere fase-til-fase og fase-til-jord fejl og giver lokale alarmindikationer.

Kan fejlinformationer fjernovervåges?

Ja. Når udstyret med det tilsvarende kommunikations- og overvågningssystem, kan fejlinformationer overføres til en overvågningscentral, hvor den berørte sektion og fejlposition kan vises.

Kræver RMU regelmæssig SF6-gasvedligeholdelse?

Under normale driftsforhold kræver det trykforseglede system ikke speciel rutinemæssig gasinspektion. Den trykmåler bør kontrolleres før drift og bør forblive inden for det grønne område under normale forhold.

Hvor lang er den forventede levetid?

USRM6-serien er designet til en levetid på mere end 30 år under normale driftsforhold, med en forventet årlig gaslækagerate på mindre end 0,1 %.

Hvorfor vælge Usune 22kV SF6 GIS RMU?

Usune kombinerer SF6 forseglet isolering, fejlindikation, indikation af strømførende dele, sikkerhedsaflåsning, digital beskyttelse og lav vedligeholdelsesdrift i én mellemspændings RMU-løsning, hvilket gør den velegnet til moderne ring netværk og intelligente distributionsapplikationer.
