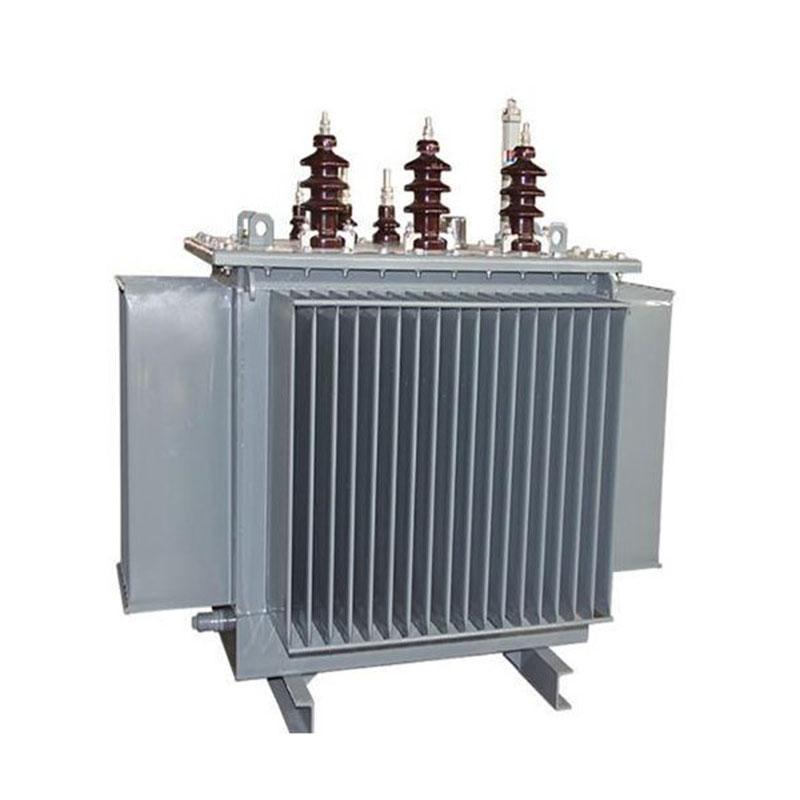

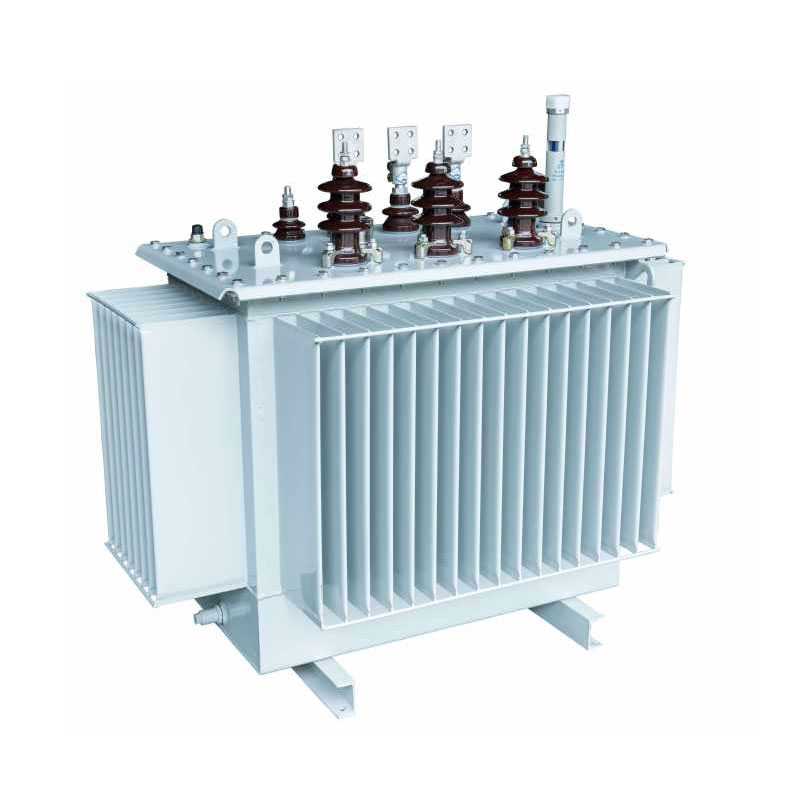

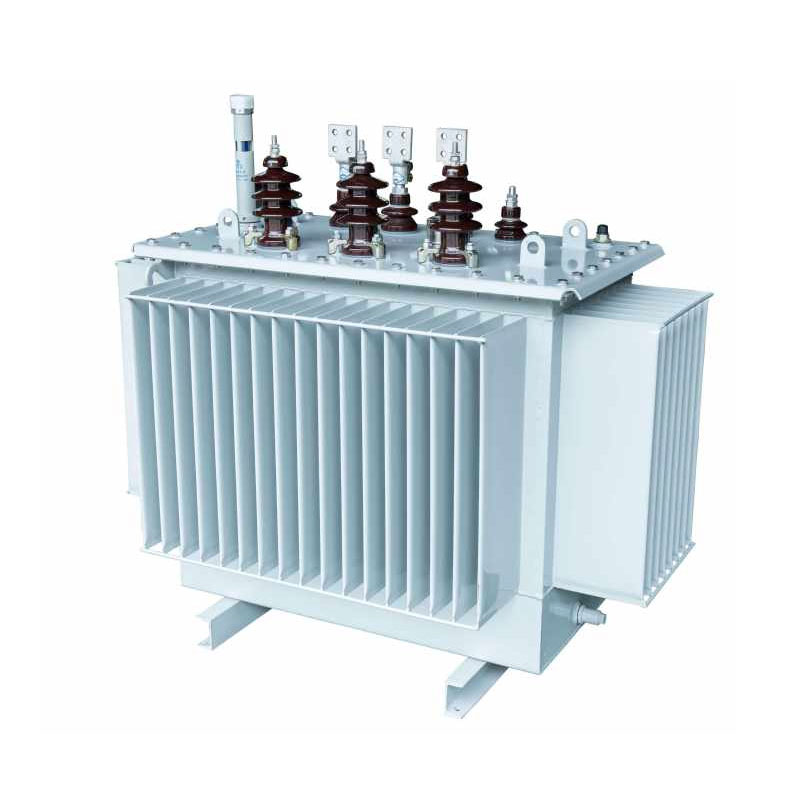

4000KVATre-faset olienedsænket transformer

Usune 4000kVA trefaset olienedsænket transformer dækker de tre almindelige spændingsniveauer på 10kV, 20kV og 36kV, der repræsenterer en opgraderet, højeffektiv, energibesparende distributionstransformator. At bevæge sig væk fra det traditionelle stablet-laminerede kernestrukturer, det vedtager et ligesidet trekantet 3D-viklet kernelayout. Dette design resulterer i en kernesøjletværsnit nærmer sig en cirkel, tæt viklingspasning og et spalteløst magnetisk kredsløb, grundlæggende løse almindelige problemer, der findes i traditionelle transformere, såsom trefaset ubalance, høje driftstab og overdreven støj.

Bakket op af standardiserede produktionslinjer og strenge kvalitetskontrolsystemer tilbyder produktet et stærkt miljø tilpasningsevne og høj driftsstabilitet. Den opfylder de langsigtede, pålidelige strømforsyningskrav til komplekse scenarier – herunder netopgraderinger, industriel produktion og præfabrikeret transformerstationsintegration – mens du leverer fremragende energibesparende fordele og økonomisk værdi.

Kernstrukturelle egenskaber og produktfordele

1. Optimeret kernestruktur: Ultralavt tab og støjsvag drift

Kernen er konstrueret af højrent kornorienterede siliciumstålplader, forarbejdet ved hjælp af importeret tyske Georg tværgående udstyr. Den bruger en præcis 45° samlingsproces og et flertrins cirkulært tværsnit struktur dannet af laminering, der effektivt reducerer magnetisk lækage og hysteresetab. Den ligesidede trekantet layout sikrer, at de magnetiske baner for alle tre faser er ens og minimeres. Helt igennem ved at eliminere luftspalter i magnetiske kredsløb reducerer designet betydeligt tab ved ubelastet belastning og driftsstøj, undertrykker tredje-harmonisk generation og opnår præcis trefaset strømbalance.

2. Forstærket spoledesign med overlegen kortslutnings- og slagfasthed

Højspændingsspolen anvender et cylindrisk viklingsdesign, mens lavspændingsspolen understøtter begge cylindriske og folieviklingsprocesser. Den optimerede spolestruktur sikrer en rationel magnetisk kredsløbsfordeling, forbedrer transformatorens modstandsdygtighed over for kortslutningspåvirkninger og overbelastninger, og derved effektivt forhindre spoledeformation eller udstyrsfejl forårsaget af netudsving. Den koncentriske viklingsstruktur forbedrer den overordnede strukturelle stabilitet, hvilket sikrer sikker og stabil drift under langsigtede belastningsforhold.

3. Korrosionsbestandig korrugeret tank designet til barske forhold og lang levetid

Tanken er fremstillet af højpræcision koldvalset stål ved hjælp af en specialiseret Georg bølgetankproduktion linje. Overfladen er belagt med en petrokemisk kvalitet, specialiseret anti-korrosionsfinish, der modstår olie og kemisk korrosion, hvilket gør den velegnet til forskellige barske industrielle driftsmiljøer. Den integrerede korrugeret struktur giver effektiv varmeafledning og rummer automatisk den termiske udvidelse og sammentrækning af transformerolie; desuden bremser det luftisolerede indre design effektivt ældningen af isoleringsolien, hvilket væsentligt forlænger udstyrets samlede levetid.

4. Klasse A isoleringsstruktur, der sikrer en høj driftssikkerhedsfaktor

Den 4000 kVA trefasede olienedsænkede transformer anvender en klasse A-isoleringsstruktur hele vejen igennem. Med høj- og lavspændingsspoler anbragt koncentrisk, mellemspolens mellemrum anvender et design, der kombinerer kartonhylstre og små oliespalter for at optimere indvendig isolering og varmeafledningssystemer. Dette forbedrer effektivt udstyrets isoleringsstyrke, eliminerer isolationsnedbrud og sikrer kontinuerlig, sikker drift under nominel belastning og moderate overbelastningsforhold.

Produkttype

Energibesparelse, kulstofreduktion og økonomiske fordele

Usune 4000kVA trefaset olienedsænket transformer kan prale af fremragende energibesparende ydeevne. Årlig drift omkostninger og kulstofemissioner kan beregnes nøjagtigt ved hjælp af standard industriformler, der giver dataunderstøttelse for projekt energivurderinger og omkostningsbudgettering:

1. Formel for årlige elomkostninger: Årlige elomkostninger (CNY/år) = [Tab uden belastning (kW) + belastningstab (kW) × (gennemsnit Belastningshastighed)²] × 365 dage × 24 timer × Elpris
2. Formel for årlig kulstofemission: Årlige CO₂-emissioner = [Tab uden belastning (kW) + belastningstab (kW) × (gennemsnitlig belastningshastighed)²] × 365 dage × 24 timer × kulstofemissionsfaktor (kg-CO₂/kWh)

Sammenlignet med traditionelle transformere med samme kapacitet har dette produkt lavere tomgangs- og belastningstab. I scenarier, der kræver langsigtet kontinuerlig drift - såsom industriel produktion og bystrømsnet - det effektivt sænker elomkostningerne og reducerer kulstofemissioner. Det overholder fuldt ud netenergibesparende standarder og grønt industrielle produktionskrav, hvilket giver enestående økonomiske og miljømæssige fordele.

Tekniske parametre

10kV S11 serie trefaset olie-nedsænket distributionstransformator

Bemærk: For transformere med nominel kapacitet på 500 kVA og derunder er belastningstabet over rampen i tabellen gælder for Dyn11 forbindelsesgruppe, og belastningstabet under rampen gælder for Yyn0-forbindelsesgruppen.

10kV S13 serie trefaset ol-nedsænket distributionstransformator

10kV S14 serie trefaset olie-nedsænket distributionstransformator

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Praktiske tekniske ansøgningssager

Case 1: Strømdistributionsprojekt for en tekstilindustripark

En stor tekstilgruppe i Shandong driver sine produktionslinjer kontinuerligt året rundt og kræver ekstremt høje krav strømforsyningens stabilitet. Projektet anvender flere Usune 4000kVA 10kV olienedsænkede transformere til at håndtere parkens kernekraftfordeling. Siden idriftsættelsen har udstyret fungeret problemfrit med lavt støjniveau og lavt energiforbrug. Det løste tidligere problemer - såsom trefaset spændingsustabilitet og højt energiforbrug forbundet med aldrende transformatorer - og derved effektivt reducere virksomhedens årlige elektricitet og drifts- og driftsomkostninger omkostninger og samtidig sikre en stabil strømforsyning til tekstilproduktionslinjerne.

Case 2: Støtteprojekt for bypræfabrikerede transformerstationer

Til et opgraderingsprojekt for elnet i en kystby i det sydlige Kina, Usune 4000kVA 20kV olie-nedsænkede transformere blev udvalgt til at udstyre præfabrikerede transformerstationer. Med en kompakt struktur og stærkt miljø tilpasningsevne, produktet passer perfekt ind i kompakte byplanlægninger og modstår kompleks udendørs drift forhold. Udstyret har fungeret sikkert i over to år uden harmonisk interferens og med stabil spændingsoutput, hvilket væsentligt forbedrer strømforsyningskvaliteten til byområder, kommercielle og boligområder og lette en effektiv implementering af byens netopgradering.

FAQ

Spørgsmål 1: Hvilke spændingsklassifikationer og anvendelsesscenarier understøtter Usune 4000kVA-transformatoren i olie?

Dette produkt understøtter tre almindelige spændingsklasser - 10 kV, 20 kV og 36 kV - der dækker standard civile og industrielle strømfordelingsscenarier. Det er særligt velegnet til by- og landnetopgraderinger og strømforsyning til industri- og minevirksomheder. Den integreres problemfrit med modulære understationer og præfabrikerede containere understationer, der viser enestående alsidighed på tværs af applikationer.

Q2: Hvad er de vigtigste energibesparende fordele ved dette produkt sammenlignet med traditionelle transformere?

Produktet har en 3D ligesidet trekantet sårkernestruktur; det magnetiske kredsløb er mellemrumsfrit, med trefasede magnetiske baner er både kortest og lige lange, hvilket drastisk reducerer tomgang og magnetisk lækagetab. Kombineret med præcisionsskæring af siliciumstålplader og en optimeret spolestruktur minimerer det driftsenergiforbrug og støj. Langsigtet drift giver betydelige reduktioner i elomkostninger og kulstofemissioner, fuldt ud i overensstemmelse med State Grid-standarder for grøn energieffektivitet.

Q3: Hvordan klarer den 4000kVA trefasede olienedsænkede transformer sig med hensyn til miljøtilpasning og levetid?

Udstyret anvender klasse A-isolering og anti-korrosionsbelægninger i industriel kvalitet, hvilket gør det muligt at modstå olie forurening, kemisk korrosion og temperatursvingninger - hvilket gør den velegnet til forskellige hårde opgaver forhold. Den korrugerede olietank isolerer enheden fra luft, hvilket effektivt forsinker ældning af isoleringsolie og reducere hyppigheden af olieskift og vedligeholdelse. Under standard driftsforhold tilbyder transformeren en lang levetid og lave vedligeholdelsesomkostninger, hvilket sikrer stabil ydeevne i forskellige miljøer såsom industri produktionsanlæg og udendørs elnet.
