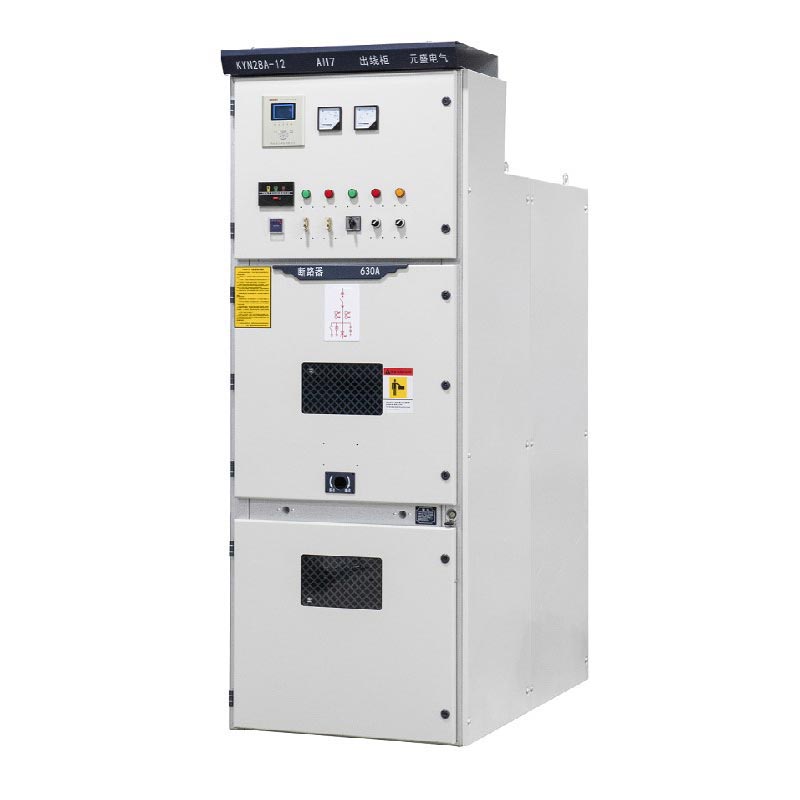

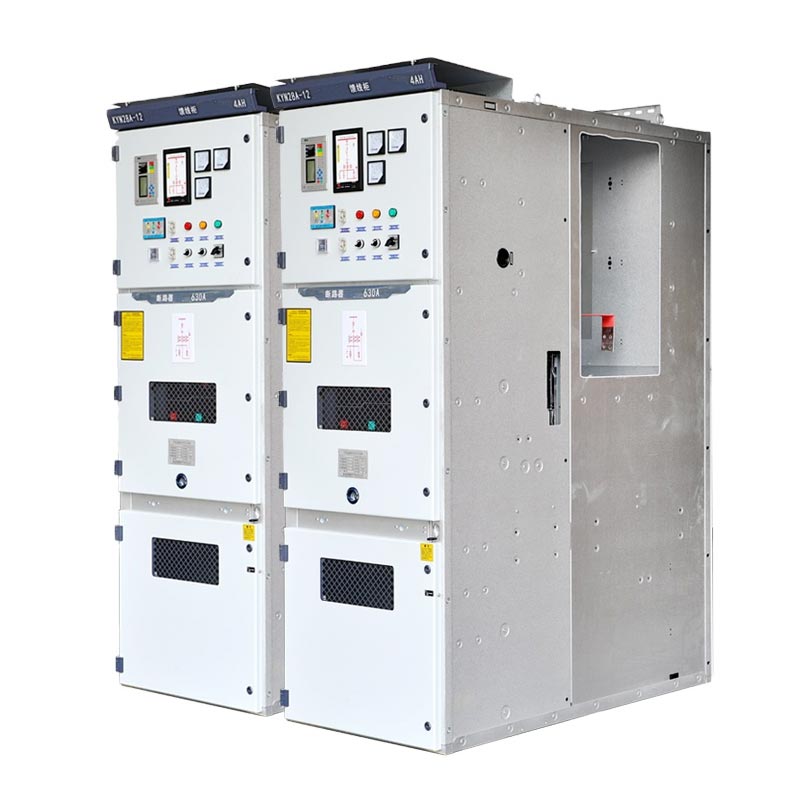

11kv Mv Vcb paneler

11kV MV Vcb-panelerne er placeret som industriel, høj pålidelig mellemspændingsstrømdistribution udstyr, velegnet til 11kV og derunder spændingssystemer og kan bruges i enkelt samleskinne, enkelt samleskinne segmenteret eller dobbelt samleskinne arkitekturer. De overholder strengt standarder som IEC 60298, IEC 694, GB3906-2006 og tyske DIN VDE 0670, og er ISO-styringssystem certificeret med standardiseret kontrol gennem hele processen.

Lavspændingskoblingsanlæg

Mellemspændingskoblingsudstyr

Kerneparametre og strukturelle højdepunkter

1. Kerneparametre

Nominel spænding 11kV (kompatibel med 3,6~12kV), trefaset AC 50/60Hz, mærkestrøm 630A~2500A (kan tilpasses), kortslutningsafbryderstrøm 25kA~40kA, beskyttelsesniveau IP4X (kapsling), kompatibel med flere systemer arkitekturer.

2. Strukturelle højdepunkter

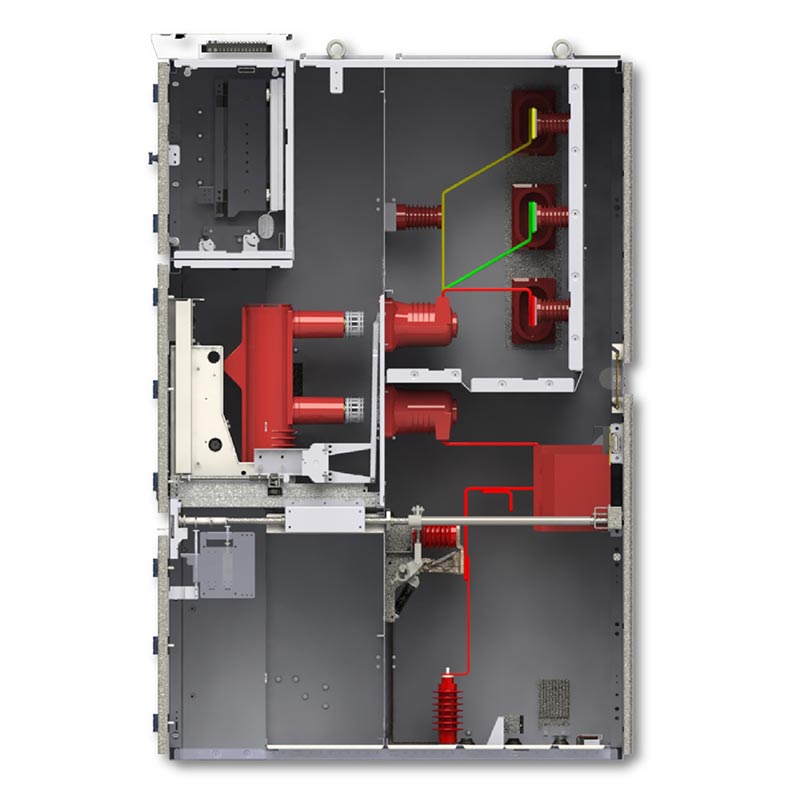

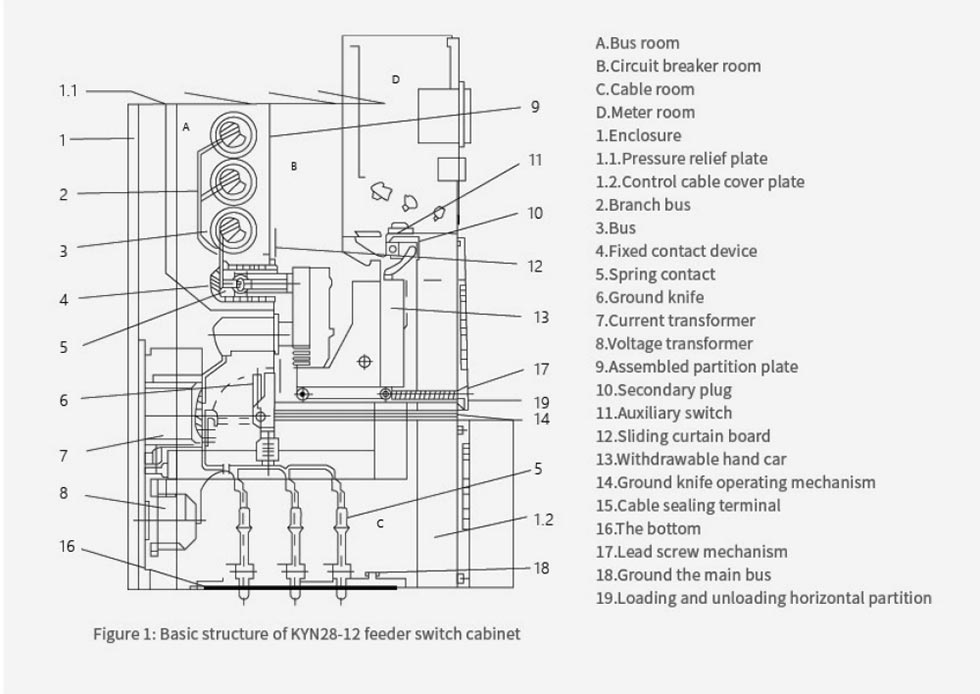

Metalbeklædt udtrækkelig struktur, fire uafhængige rum, centralt placeret håndkærre for nem vedligeholdelse; udstyret med et omfattende fem-sikre sikkerhedslåsesystem, mekanisk + elektrisk dobbelt beskyttelse, eliminering af fejlbetjening; stærk miljøtilpasningsevne, velegnet til forskellige indendørs arbejdsforhold.

Kerne fordele

1. Pålidelig ydeevne: Vakuumafbryder med hurtig respons, lang mekanisk levetid, velegnet til hyppige drift i flere scenarier;

2. Sikker og praktisk: Fuldt lukket beskyttelse, håndvognsdesign til effektiv vedligeholdelse, understøtter intelligent fjernbetjening og vedligeholdelse;

3. Global kvalitet: Kina-baseret producent, standardiseret fabrik sikrer produktionskapacitet og kvalitet; som en leverandør af høj kvalitet, eksporterer til flere regioner og leverer service i fuld cyklus.

Ansøgningssag fra den virkelige verden

Case 1: 11kV distributionsprojekt på en 110kV understation i Sydøstasien

1. Projektbaggrund: Denne transformerstation er en central strømforsyningshub i regionen, der kræver en stabil 11kV strøm forsyning til omkringliggende industriparker og boligområder. Udstyret skal have høj pålidelighed og overensstemmelse og være kompatibel med det lokale 50Hz strømsystem.

2. Anvendelsesløsning: Brug tilpassede 28 KYN28A-12 11kV MV VCB-paneler, der anvender en enkelt segmenteret samleskinne arkitektur og udstyret med VS1 vakuumafbrydere for at opfylde kravene til strømforsyning med to kredsløb.

3. Implementeringsresultater: I de tre år siden idriftsættelsen har udstyret fungeret uden nogen fejl, med succes bestået flere tests under ekstreme forhold såsom tordenvejr og høje temperaturer. Den fuldender nøjagtigt strømfordeling og fejlbeskyttelse, og hjælper transformerstationen med at opnå "nul strømafbrydelse drift og vedligeholdelse," og har fået stor anerkendelse fra den lokale elafdeling.

Case 2: Opgradering af højspændingsstrømdistribution på en europæisk bilfabrik

1. Projektbaggrund: Fabrikkens præge- og malerværksteder har ekstremt høje krav til effekt forsyningsstabilitet, hvilket nødvendiggør en opgradering til et 11kV strømdistributionssystem. Udstyret skal overholde EU IEC-standarder, samtidig med at der tages hensyn til nem vedligeholdelse og pladsudnyttelse.

2. Applikationsløsning: 16 Usune 11kV MV VCB-paneler blev udvalgt, ved brug af en centralt placeret håndvogn struktur, kompatibel med et enkelt samleskinnesystem og udstyret med anti-kondensvarmere og intelligent temperatur- og fugtovervågningsmoduler.

3. Implementeringsresultater: Udstyret tilpasser sig perfekt til det europæiske 50Hz/60Hz dobbeltfrekvenssystem. Installation påvirker ikke normal værkstedsproduktion, og vognen kan hurtigt trækkes ud til vedligeholdelse. Efter opgraderingen faldt fabrikkens strømforsyningsfejlrate med 90%, hvilket imødekom de kontinuerlige produktionsbehov af bilproduktion.

Arbejdsmiljø

1.Omgivelseslufttemperatur: maksimum +40°C, minimum -10°C;
2.Relativ luftfugtighed: dagligt gennemsnit ≤ 95%, månedligt gennemsnit ≤ 90%;
3. Højde: ≤ 1000 m;
4.Seismisk intensitet: ikke overstiger grad 8;
5. Udstyret skal installeres på steder fri for brand- eller eksplosionsfare, alvorlig forurening, kemikalier korrosion og kraftige vibrationer.
6.Hvis udstyret skal bruges under miljøforhold, der overstiger de normale krav specificeret i GB 3906, skal relevante arrangementer aftales mellem brugeren og fabrikanten.

Tekniske specifikationer

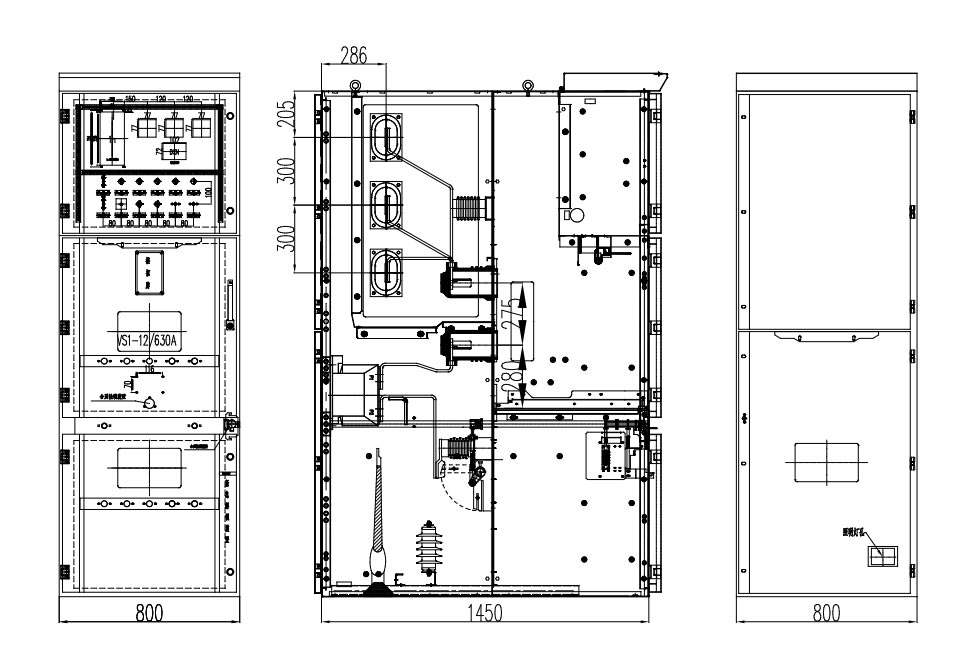

Produktets ydre dimension

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

Ofte stillede spørgsmål

Q1: Femdobbelt sammenlåsningsfunktion?

A: Indeholder fem hovedfunktioner såsom anti-fejlfunktions afbryder, med mekanisk og elektrisk dobbelt sammenlåsning for at forhindre fejlbetjening.

Q2: Er 11kV MV Vcb-panelerne kompatible med 10kV-systemer?

A: Fuldt kompatibel, ingen modifikation nødvendig, kan direkte erstatte eksisterende udstyr og parametertilpasning er understøttet.

Q3: Eksportoverholdelse og eftersalgsservice?

A: I overensstemmelse med internationale standarder kan regionale certificeringer tilpasses; hurtig reaktion fra Kina fabrik og lokaliseret eftersalgsservice fra globale forretninger.

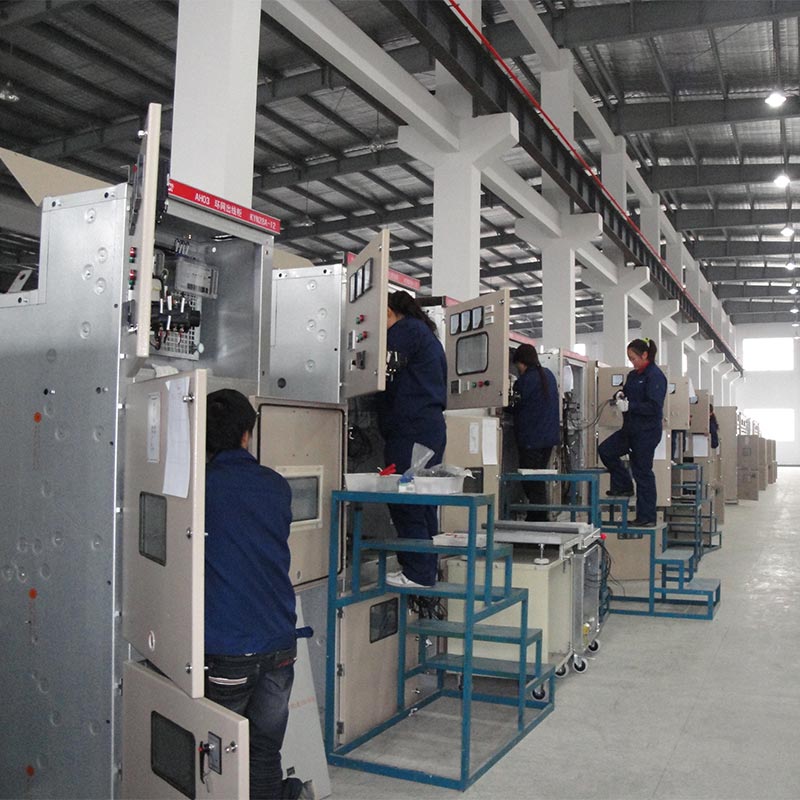

Brand og fabriksstyrke

Usune er afhængig af sin kernefabrik i Kina med en årlig produktionskapacitet på over 5.000 paneler. Det praler digitaliseret end-to-end-styring, der integrerer R&D, produktion og salg. Dens produkter dækker over 30 lande, gør det til en pålidelig mellemspændingsforsyningsleverandør og -producent for globale kunder.
