24kv mellemspænding Lv og Mv koblingsudstyr

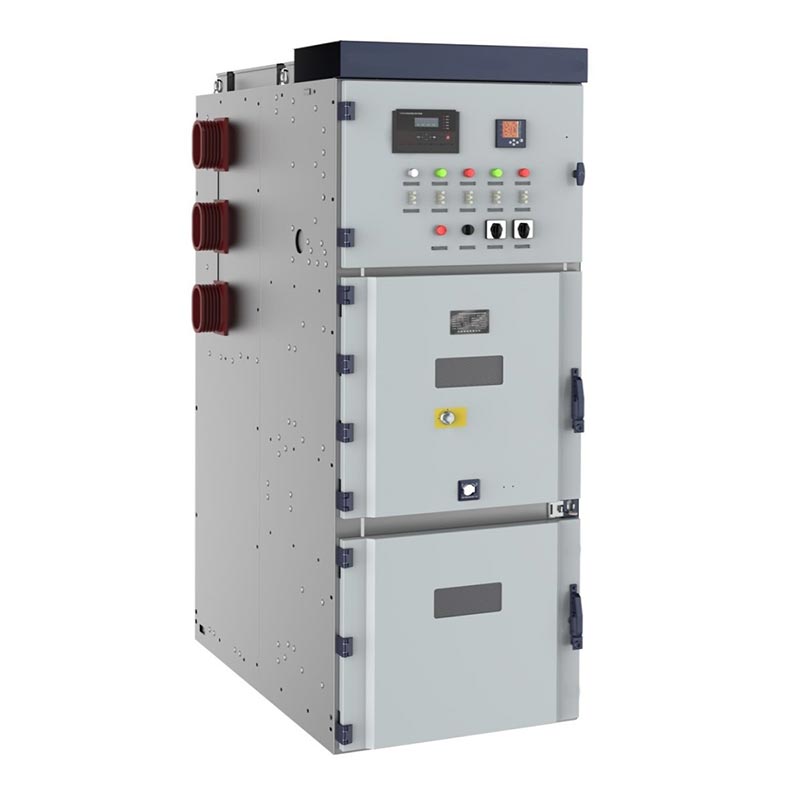

Usune 24kV mellemspænding Lv And Mv Switchgear, KYN28-24 (Z)(GZS1), tilhører den pansrede udtrækkelige AC kategori af metalindkapslede koblingsudstyr. Den er velegnet til trefasede AC 50Hz strømsystemer og bruges hovedsageligt til magt modtagelse, distribution, kredsløbsstyring, beskyttelse og overvågning.

24kV mellemspænding Lv og Mv koblingsudstyr er meget udbredt i kraftværker, transformerstationer, industri og minedrift virksomheder og højhuse til strømmodtagelse, distribution, kontrol og beskyttelse. Usunes kerne produktionsbasen er placeret i Kina, hvilket gør det til en pålidelig professionel producent, der leverer høj kvalitet mellemspændingsstrømdistributionsløsninger til brugere over hele verden.

Lavspændingskoblingsanlæg

Mellemspændingskoblingsudstyr

Vigtigste tekniske parametre

Vores produkter overholder strengt følgende standarder

1. GB3906-2006 "3,6-40,5 kV AC metalindkapslet koblingsudstyr og kontroludstyr"
2. GB/T11022 "Generelle tekniske betingelser for højspændingskoblings- og kontroludstyr"
3. IEC62271-200 "AC metal-indkapslet koblingsudstyr med mærkespænding over 1kV og under 52kV"
4. DL/T404 "Tekniske betingelser for bestilling af indendørs AC højspændingsanlæg"

Skabsstruktur

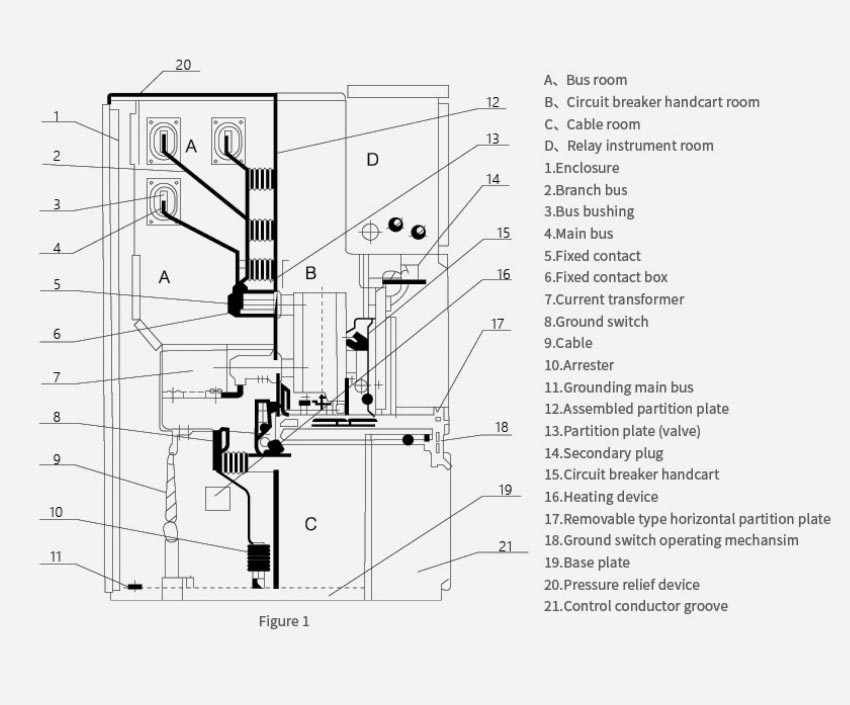

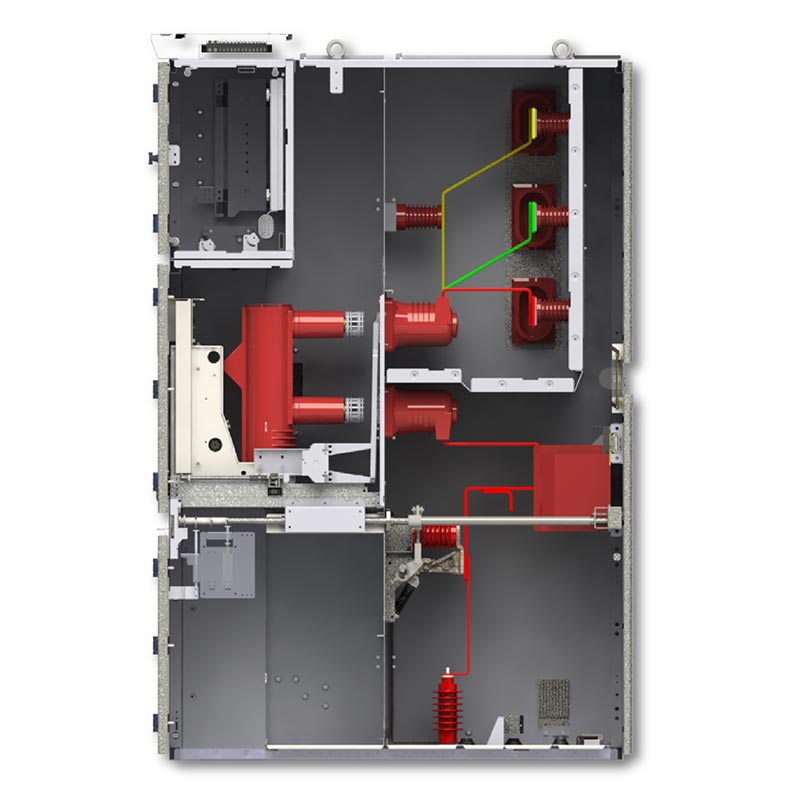

24kV mellemspænding lav- og mellemspændingskoblingsudstyr vedtager en helmetal opdelt struktur, med hver funktionelt område uafhængigt isoleret, hvilket effektivt undertrykker spredningen af fejlbuer.

1. Afbryderrum: Udstyret med en aftagelig vakuumafbrydervogn.
2. Samleskinnerum: Indeholder hovedskinne, grenskinne og samleskinneisolatorer.
3. Kabelrum: Installerer strømtransformatorer, spændingstransformatorer, jordafbrydere og kabelterminaler.
4. Kontrolinstrumentrum: Udstyret med relæer, beskyttelsesanordninger, instrumenter, sekundære ledninger og kontrol paneler.
5. Trykaflastningskanal: Har en bueaflastningsanordning på toppen af ​​kabinettet for at forbedre fejlsikkerheden.

Kernefunktioner

1. Helmetal uafhængige rum for at forhindre spredning og gensidig interferens af fejlbuer.

2. Omfattende mekanisk femsikker sammenlåsning:
- Forhindrer at skubbe eller trække afbrydervognen under belastning.
- Forhindrer lukning af afbryderen, når jordingskontakten er lukket.
- Forhindrer utilsigtet lukning af jordingskontakten, mens den er strømførende.
- Forhindrer utilsigtet adgang til strømførende rum.
- Forhindrer fejlbetjening af skillekontakten.

3. Centermonteret aftagelig vogn til frontbetjening og vedligeholdelse, hvilket letter reparationer.

4. Højt isoleringsniveau, kompakt struktur og stærk fejlmodstand.

5. Overholder nationale og internationale standarder, kan tilpasses forskellige strømfordelingsordninger

Praktiske ansøgningssager

Case 1: En kommunal understation i det østlige Kina

1. Projektbaggrund

En 110kV kommunal transformerstation skulle opgradere sit sekundære strømdistributionsnetværk for at imødekomme den voksende by strømbehov og forbedre strømforsyningens pålidelighed.

2. Løsning

36 Usune 24kV mellemspænding Lv- og Mv-koblingsenheder blev indsat til 24kV-strømdistributionssystemet.

3. Resultater

- Det kompakte design af koblingsanlægget sparede 30 % af transformerstationens gulvplads.
- Det femsikre sammenlåsningssystem fungerede uden driftsuheld i tre års drift.
- Pålidelig vakuumkredsløbsbrydningsteknologi reducerede udfaldstiden med mere end 80 %, hvilket forbedrede strømforsyningskvalitet til 200.000 beboere.

Case 2: Et stort petrokemisk anlæg i Centralasien

1. Projektbaggrund

Et moderne petrokemisk kompleks krævede et meget pålideligt mellemspændingsstrømdistributionssystem for at sikre kontinuerlig drift af kritisk produktionsudstyr.

2. Løsning

Leveres med 58 Usune 24kV koblingsenheder, specielt designet til barske industrielle miljøer og forbedret med støv- og korrosionsbestandighed.

3. Resultater

- Modstået med succes det barske miljø på stedet (højt støv, kemiske dampe), og demonstrerede stabilt ydeevne.
- Mulighed for hurtig fejlafbrydelse (≤ 60ms) beskytter dyre kompressorer og reaktorer mod skader under korte kredsløb.
- Frontmonteret vedligeholdelsesdesign reducerer vedligeholdelsesnedetiden med 50 %, hvilket sikrer kontinuitet i produktionen.
