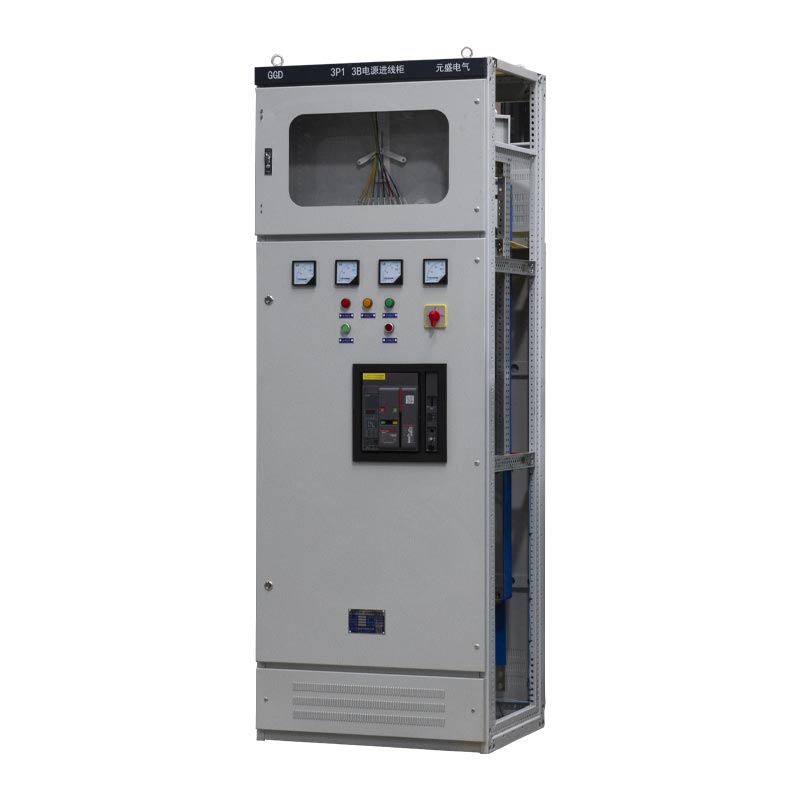

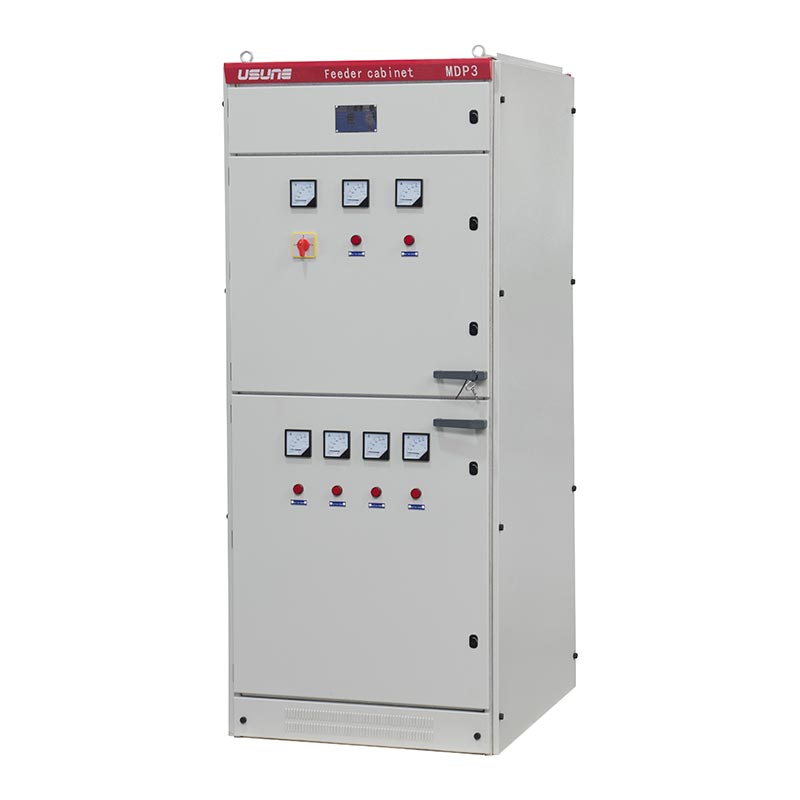

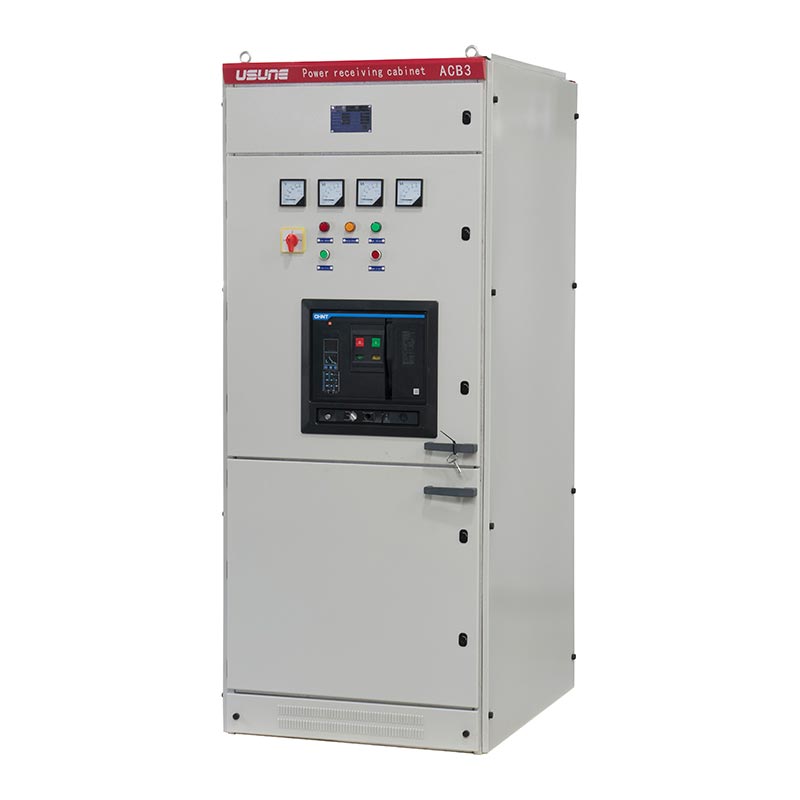

Lavspænding Fast Type Koblingsskab

Usune GGD lavspændings koblingsskab af fast type er specielt designet til AC 50Hz strømdistributionssystemer med en nominel driftsspænding på 380V og en nominel driftsstrøm på op til 3150A. Det fungerer som det centrale kontrolhub til strøm-, belysnings- og distributionsudstyr, stabil og effektiv realisering af strømfordelingsfunktioner.

Udviklet som svar på behovene i energisektorer, strømbrugere og designenheder, kan dette produkt prale med avanceret teknologi og er en ideel opgradering fra traditionelt lavspændingsanlæg. Som et kerneprodukt af en førende kineser producent, den integrerer pålidelig ydeevne, sikker drift og bekvem vedligeholdelse, hvilket gør den til den foretrukne valg for globale brugere, der søger en troværdig lavspændingsforsyningsleverandør. Udnyttelse af produktionen kapacitet af avancerede kinesiske fabrikker, dens kvalitet er garanteret.

Lavspændingskoblingsanlæg

Mellemspændingskoblingsudstyr

Kerne tekniske parametre

1. Nominel frekvens: 50Hz
2. Nominel driftsspænding: 380V AC
3. Nominel driftsstrøm: Op til 3150A
4. Gældende standarder: IEC439, GB 7251, IEC60056 osv.
5. Beskyttelsesklassificering: IP30–IP54 (kan tilpasses)
6. Brydekapacitet: Høj, fremragende dynamisk og termisk stabilitet

Overholdelse og kvalitetssikring

1. Internationale standarder

Lavspændings-koblingsskabet med fast type overholder fuldt ud de centrale internationale elektriske standarder, hvilket sikrer global anvendelighed og pålidelighed. Disse standarder omfatter: IEC60056 (High Voltage AC Circuit Breakers), IEC60099 (AC Gapless Metal Oxide Surge Arresters), IEC60129 (AC-afbryderkontakter og jordforbindelseskontakter), IEC60185 (Strømtransformere), IEC60186 (spændingstransformere) og IEC60298 (1kV–50kV AC metalindkapslet koblingsudstyr).

2. Nationale og industristandarder

Koblingsudstyret opfylder strenge kinesiske nationale og industristandarder, herunder: GB/T7251.12-2013 (Lavspænding koblings- og styreenheder), GB1207 (spændingstransformatorer), GB1208 (strømtransformatorer), GB50150-2006 "Standard for accepttest af elektrisk udstyr i elektriske installationer", og DL/T 5004-2004 "Teknisk Specifikation for design af DC-systemer i Power Engineering".

3. Strenge test og inspektion

- Visuel inspektion: En omfattende visuel og dimensionel inspektion udføres på skabets stil, dimensioner, strukturelt design, samt udvælgelse, layout, ledninger, installationsproces og overfladebelægning af interne komponenter for at sikre overholdelse af tekniske krav, og der føres optegnelser.

- Fabrikstestning: Hvert koblingsudstyr gennemgår fabrikstest og inspektion i henhold til gældende nationale og industristandarder, før de forlader fabrikken, og autentiske testoptegnelser leveres for at sikre, at produktet opfylder standarderne før levering.

Driftsmiljøkrav

1. Omgivelsestemperatur: -5℃ til +40℃, 24-timers gennemsnitstemperatur ≤ +35℃
2. Højde: ≤ 2000m (indendørs installation)
3. Relativ luftfugtighed: ≤ 50 % ved +40 ℃, kan afslappes ved lave temperaturer (f.eks. ≤ 90 % ved +20 ℃), i betragtning af kondens på grund af temperaturændringer.
4. Installationsvinkel: Vinkel med lodret plan ≤ 5°
5. Miljøkrav: Fri for kraftige vibrationer, stød og ætsende stoffer; særlige krav kan forhandles med producenten.

Kerneydelsesfordele

1. Høj brudkapacitet og stærk stabilitet

Robust struktur, i stand til at modstå store kortslutningsstrømme og stabil drift under ekstreme forhold elektriske forhold.

2. Fleksibel konfiguration

Modulære elektriske løsninger understøtter forskellige kombinationer, flere serier er tilgængelige, kan tilpasses forskellige anvendelsesscenarier.

3. Praktisk og holdbar

Ny struktur, højt beskyttelsesniveau, støvtæt, fugttæt og slagfast, hvilket forlænger levetiden.

4. Sikker og nem at vedligeholde

Overskueligt layout, let tilgængelige komponenter, bekvem betjening, reducerer nedetid og forenkler vedligeholdelsen. 5. Bred anvendelighed: Bred anvendelig til kraftværker, transformerstationer, fabrikker, kommercielle bygninger og infrastrukturprojekter.

Ansøgningssager fra den virkelige verden

Case 1: Power Distribution Project for en stor kulmine

1. Projektbaggrund: En stor kulminegruppe havde brug for et pålideligt lavspændings-strømdistributionssystem til sit underjordisk mineudstyr og overfladefaciliteter, der står over for barske miljøer som støv, fugt og vibration.
2. Løsning: Usune leveret 36 GGD serie lavspænding fast type koblingsskabe, tilpasset med IP54 beskyttelse og vibrationsbestandig installation.
3. Anvendelsesresultater: Stabil drift i over 5 år uden større elektriske fejl; vedligeholdelsesfrekvens reduceret med 30 % sammenlignet med ældre udstyr; ingen elektriske sikkerhedsulykker, hvilket forbedrer minedriftens effektivitet.

Case 2: Bystationsopgraderingsprojekt

1. Projektbaggrund: En kommunal transformerstation er nødvendig for at opgradere sit aldrende strømdistributionssystem, hvilket kræver øget strømforsyningskapacitet og pålidelighed for at imødekomme beboernes og virksomhedernes elbehov.
2. Løsning: Usune GGD-koblingsudstyr blev brugt med en mærkestrøm på 3150A, som integrerede intelligent overvågning og beskyttelsesfunktioner.
3. Applikationseffekter: Strømfordelingskapaciteten øget med 40 %, hvilket imødekommer spidsbelastningsbehovet; fejlreaktionstid reduceret med 60 %, reducerende strømafbrydelsesvarighed; i overensstemmelse med State Grid-standarder og opnår fremragende accept.

Tekniske specifikationer

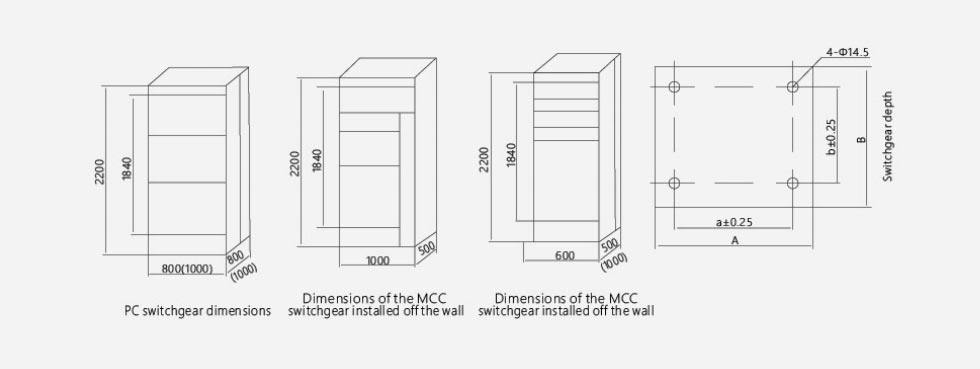

Produktets ydre dimension

Projektreference

Cas-space raketlanceringsprojekt

Testrapport

FAQ

Spørgsmål 1: Hvad er beskyttelsesgraden for Usune GGD Low Voltage Fixed Type Switchgear Cabinet, og hvordan er det tilpasset til forskellige miljøer?

A: Standardbeskyttelsesklassificeringen er IP30, der kan tilpasses op til IP54. Højere beskyttelsesklasser (f.eks. IP54) er støv og fugtbestandig, velegnet til miner, fabrikker og fugtige miljøer; til korrosive miljøer, anti-korrosionsbelægninger og specialiserede materialer er tilgængelige for at opfylde skræddersyede behov.

Q2: Hvad er produktets levetid, og hvilken rutinemæssig vedligeholdelse er påkrævet?

A: Den normale levetid er 15-20 år. Rutinemæssig vedligeholdelse omfatter: kvartalsvis støvrensning, kontrol af fastgørelsesanordninger og komponentdriftsstatus; årlige omfattende isolationsmodstandstest og beskyttelsesfunktion kalibrering. Korrekt vedligeholdelse kan forlænge levetiden og sikre stabil drift.

Q3: Kan Usune levere skræddersyede løsninger til speciel spænding/strøm eller strukturer?

A: Ja. Som en professionel producent tilbyder vi komplette tilpasningstjenester: justering af nominel spænding (220V/400V) og strøm (op til 3150A), ændring af dimensioner, komponentlayout og funktioner; vores ingeniørteam vil arbejde tæt sammen for at designe skræddersyede løsninger, der overholder IEC/GB-standarderne.
