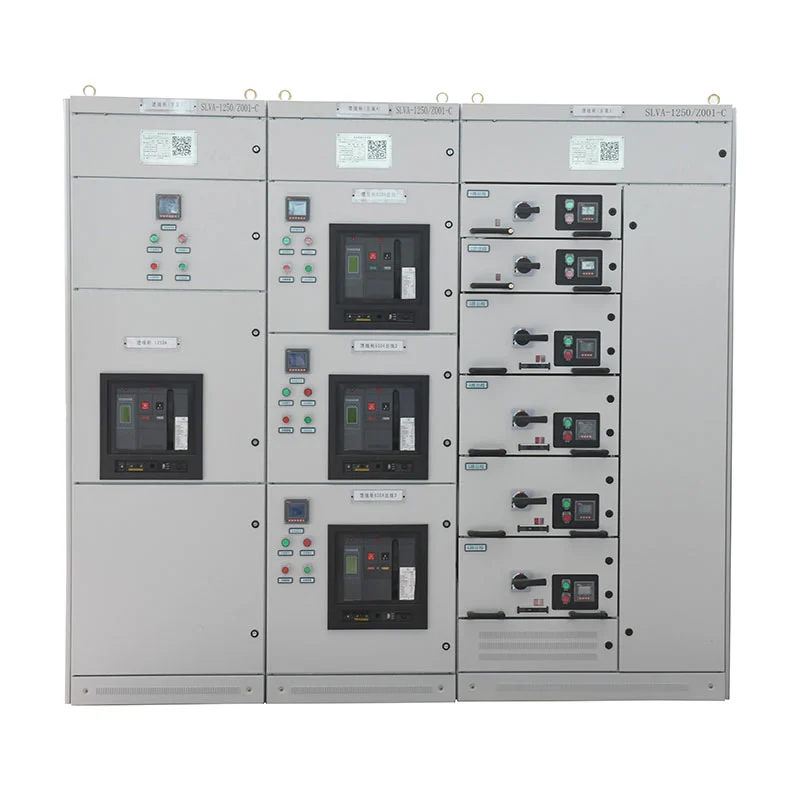

Lavspændingsskuffetype Koblingsskab

Designet til AC 50–60Hz systemer med nominel arbejdsspænding op til 660V, lavspændingsskuffetype koblingsskab kan konfigureres til effektfordeling, motorstyring og effektfaktorkompensation. Den er velegnet til industrianlæg, kraftanlæg, petrokemiske projekter, transportinfrastruktur, kommercielle bygninger, og andre elektriske lavspændingssystemer.

Hvorfor skuffedesign betyder noget

I et konventionelt fast distributionsskab er elektriske kredsløb relativt afhængige af det samlede kabinet arrangement. Når et anlæg indeholder mange uafhængige belastninger, kan dette gøre kredsløbsstyring og fremtid ændring mere kompliceret.

En konfiguration af skuffetypen opdeler elektriske funktioner i individuelle enheder. Hver skuffe kan svare til en specifik feeder, motor eller elektrisk belastning, så det samlede kabinet kan organiseres i overensstemmelse med den faktiske distributionsstruktur.

For fabrikker og store anlæg betyder det, at koblingsanlægget kan planlægges omkring den elektriske belastning i stedet for blot omkring de fysiske skabsmål.

Circuit-by-Circuit Management

Skuffestrukturen gør det muligt at tildele forskellige kredsløb til separate funktionelle enheder.

For eksempel kan et produktionsanlæg have uafhængige kredsløb til transportørmotorer, pumper, ventilatorer, hjælpeudstyr maskineri, belysning og generel strømfordeling. Disse kredsløb kan arrangeres efter deres individuelle elektriske krav.

Denne struktur hjælper operatører med at identificere forholdet mellem hvert kredsløb og dets tilsluttede udstyr, dvs især værdifuld i store elektriske rum med talrige udgående foderautomater.

Forskellige belastninger, forskellige skuffer

Ikke alle elektriske belastninger har det samme effektbehov. En lille hjælpemotor og en højeffekts produktionsmotor kan kræve forskellige koblings- og beskyttelsesarrangementer.

Lavspændingsskuffetype koblingsskab kan derfor bruge store og små skuffer til forskellige kredsløb krav. Skuffekonfigurationen kan bestemmes i henhold til motorstørrelser, fremføringskapacitet og antallet af kredsløb i projektet.

Dette giver elektroingeniører større frihed, når de skal forberede skabslayoutet.

Motorkredsløbsorganisation

For industrianlæg kan motorstyring tegne sig for en betydelig del af lavspændingselektriciteten system.

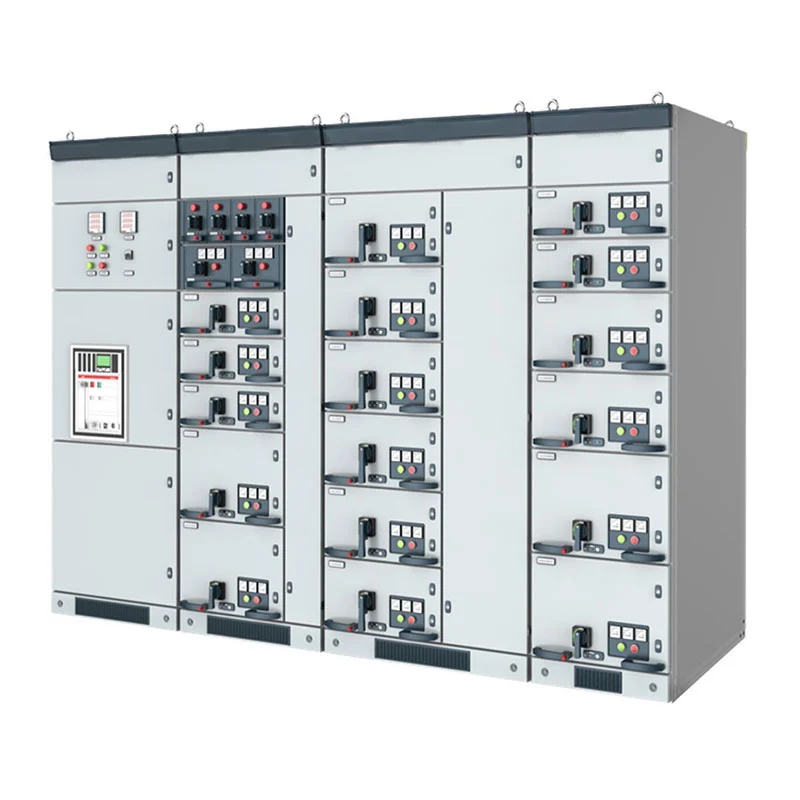

MCC-konfigurationen er sammensat af store og små skuffer, hvor hovedafbryderenheden for hvert kredsløb bruger en højbrudskapacitet støbt hus afbryder eller roterende belastningsafbryder med sikring.

Dette arrangement kan anvendes på kredsløb, der betjener pumper, kompressorer, ventilatorer, transportører, produktionsmaskiner og andet motordrevet udstyr.

At adskille disse motorkredsløb i dedikerede funktionelle enheder hjælper også med at forenkle det elektriske forhold mellem individuelle motorer og deres tilsvarende feeder.

Strømfordelingsarrangement

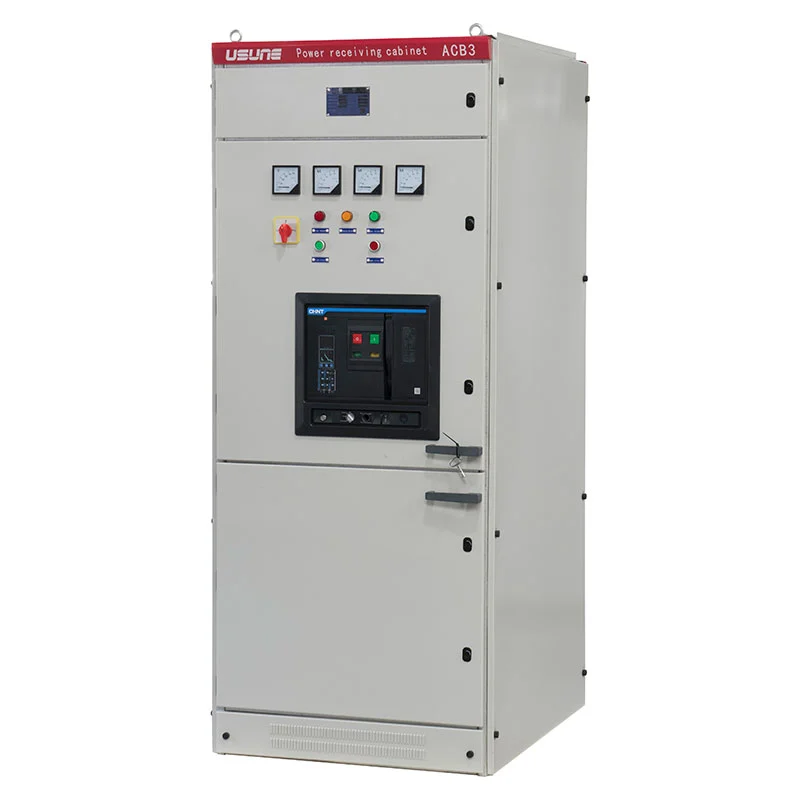

Power Distribution Center kabinettet bruges, hvor indgående elektrisk strøm skal deles mellem flere nedstrøms kredsløb.

PC-konfigurationen kan rumme Emax-, MT-, 3WN-, AH- og ME-serieafbrydere, afhængigt af den godkendte elektrisk design.

Valget bør tage højde for nominel strøm, kortslutningskapacitet, feeder-karakteristika, beskyttelseskoordinering, og kravene til det tilsluttede udstyr.

Reaktiv strømstyring

Motortunge industrisystemer kan generere et betydeligt behov for reaktiv effekt. For sådanne installationer, effektfaktor kompensation kan være en del af det elektriske lavspændingsdesign.

Kompensationsskabet kan konfigureres til manuel, automatisk eller ekstern effektfaktorkompensation.

Dens konfiguration kan bestemmes i henhold til kundens belastningskarakteristika og elektriske styring krav frem for at bruge den samme kompensationsordning for hvert projekt.

Hvor det passer

Udstyret kan tilpasses til elektriske anlæg med forskellige belastningsstrukturer.

Fremstillingsfaciliteter

Fabrikker med flere produktionslinjer kan bruge separate skuffeenheder til motorer, hjælpeudstyr og generelt strømkredsløb.

petrokemiske anlæg

Pumper, kompressorer, ventilatorer og andet procesudstyr kan arrangeres gennem dedikerede motorstyringskredsløb.

Stål og metallurgi

Store produktionsanlæg kan bruge centraliseret lavspændingsdistribution til flere højeffektudstyr og motorer foderautomater.

Transportinfrastruktur

Jernbanefaciliteter, terminaler og understøttende infrastruktur kan bruge kabinettet til udstyrsstrømdistribution og elektriske hjælpesystemer.

Højhuse

Kommercielle bygninger og boliger kan organisere flere lavspændingsfødere inden for en centraliseret distribution system.

Energianlæg

Kraftværker og energiprojekter kan konfigurere distributions-, motorstyrings- og kompensationsfunktioner iht deres elektriske hjælpebelastninger.

Tekniske data

Arbejdsmiljø

Standarddriftsmiljøet bør have en omgivende temperatur mellem -5°C og +40°C, med et gennemsnit temperatur over 24 timer højst +35°C.

Ved en maksimal omgivelsestemperatur på +40°C bør den relative luftfugtighed ikke overstige 50%. Højere luftfugtighed kan være acceptabel ved lavere temperaturer, såsom op til 90 % ved +20°C. Temperaturvariationer bør overvejes på grund af kondens kan forekomme.

Standardhøjden er ≤2000m.

Under transport og opbevaring kan udstyret modstå temperaturer fra -25°C til +55°C, med kortvarig eksponering op til +70°C i en periode på højst 24 timer.

Særlige applikationer, herunder offshore olieboreplatforme og atomkraftværker, kræver separate tekniske evaluering og aftale mellem producenten og slutbrugeren.

Projektreference

Cas-space raketlanceringsprojekt

Cas-space Rocket Launch Project er en teknisk reference for Usune elektrisk udstyr.

Raketopsendelsesinfrastruktur indeholder forskellige understøttende elektriske belastninger, herunder udstyrssystemer, hjælpeudstyr faciliteter og infrastrukturtjenester. Sådanne faciliteter kræver klar kredsløbsorganisation og pålidelig elektrisk distribution for at understøtte forskellige driftsområder.

Usune-udstyr blev anvendt som en del af projektets elektriske system, hvilket gav praktisk erfaring med at levere koblingsudstyr til specialiseret infrastruktur.

Projektet demonstrerer også vigtigheden af at tilpasse kabinetkonfigurationen til den faktiske elektriske arkitektur af en facilitet frem for at stole på et ensartet arrangement.

Kvalitet & Overholdelse

Usunes produktions- og ledelsessystem understøttes af ISO 9001, ISO 14001 og ISO 45001.

Udstyret er fremstillet i overensstemmelse med gældende IEC- og GB-krav, herunder GB 7251.1, JB/T 9961 og relevante internationale krav til lavspændingskoblings- og kontrolenheder.

Før afsendelse gennemgår det færdige skab fabriksinspektion og rutinetest. Relevante testrapporter og teknisk dokumentation kan leveres efter projektkrav.

Konfiguration før køb

For indkøbsteams er det vigtigste trin at bekræfte den elektriske konfiguration før fremstilling.

Et lavspændingsskuffetype koblingsskab skal vælges i henhold til den faktiske belastningsliste i stedet for kun skabets mærkespænding.

Usune anbefaler at bekræfte:

Ved at give disse detaljer under tilbudsfasen kan Usune forberede en konfiguration, der bedre matcher kundens faktiske elektriske system.

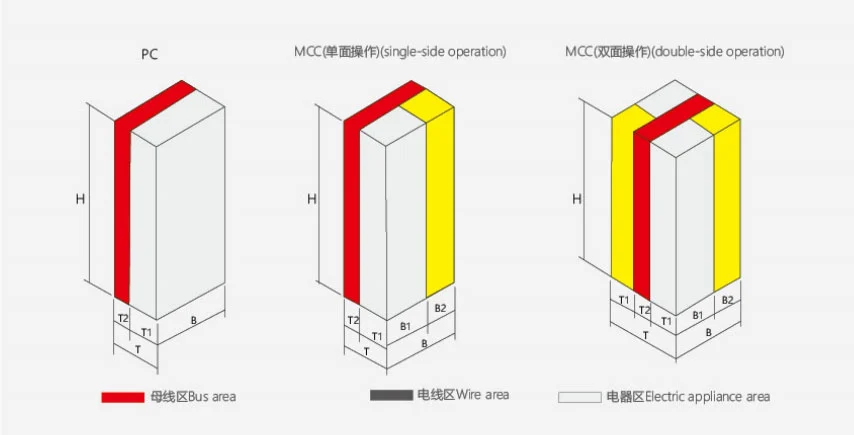

Produktets ydre dimension

Et strømdistributionscenter (PC) kabinet

B Motorkontrolcenter (MCC) kabinet

Fabriksproduktion

Skabet er samlet på fabrikken ved hjælp af standardiserede skabsstrukturer og funktionelle komponenter.

Produktionsprocessen omfatter komponentinspektion, strukturel montering, skuffeinstallation, elektriske ledninger, funktionel enhedsinspektion og rutinetest.

Denne fabriksbaserede monteringsproces gør det muligt at kontrollere den endelige skabskonfiguration i forhold til den godkendte tekniske krav før forsendelse.

FAQ

Hvilken spænding kan kabinettet klare?

Udstyret er designet til AC-systemer med en nominel arbejdsspænding på 660V og derunder.

Hvorfor bruge en skuffe-type konfiguration?

Skuffearrangementet gør det muligt at organisere individuelle elektriske kredsløb som separate funktionelle enheder, hvilket kan gøre store distributionssystemer nemmere at administrere og konfigurere.

Kan store og små skuffer kombineres?

Ja. MCC-konfigurationen kan bruge både store og små skuffer i henhold til motorkapacitet og kredsløbskrav.

Hvilket udstyr kan installeres i pc-skabet?

PC-konfigurationen kan bruge Emax-, MT-, 3WN-, AH- og ME-serieafbrydere i henhold til det godkendte projekt design.

Er den velegnet til motorstyring?

Ja. MCC-sektionen er specielt designet til flere motorkredsløb og kan konfigureres med forskellige skuffer størrelser.

Understøtter det effektfaktorkompensation?

Ja. Manuelle, automatiske og fjernkompensationsfunktioner kan konfigureres i henhold til projektets krav.

Hvilke certificeringer har Usune?

Usune opererer under ISO 9001, ISO 14001 og ISO 45001 ledelsessystemer. Produkter fremstilles iht gældende IEC- og GB-standarder, med CE-certificering tilgængelig for relevante konfigurationer.

Kan Usune tilpasse kabinettet?

Ja. Skuffemængde, kredsløbsarrangement, valg af afbryder, MCC-konfiguration og kompensationsfunktioner kan fastlægges efter kundens el-krav.

Hvilke oplysninger skal gives til et tilbud?

De mest nyttige oplysninger omfatter systemspænding, indgående strøm, antal feeders, motormængde og klassificeringer, kortslutningsniveau, kompensationskrav, installationsmiljø og det elektriske enkeltlinjediagram.

Usune projektsupport

Usune leverer lavspændingskoblingsudstyr til elektriske systemer, hvor flere strømkredsløb skal organiseres i et centraliseret kabinet.

For kunder, der køber et koblingsskab af lavspændingsskuffe, kan Usune evaluere den elektriske belastning struktur, vælge passende skuffekonfigurationer, koordinere komponentvalg, komplet fabriksmontage og test og levere teknisk dokumentation til projektleverance.
