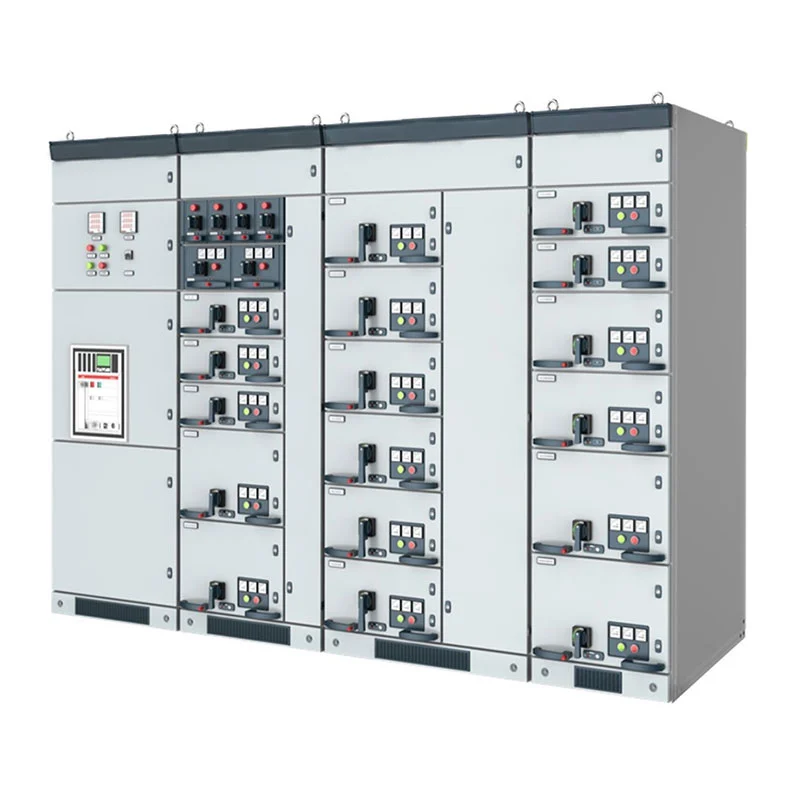

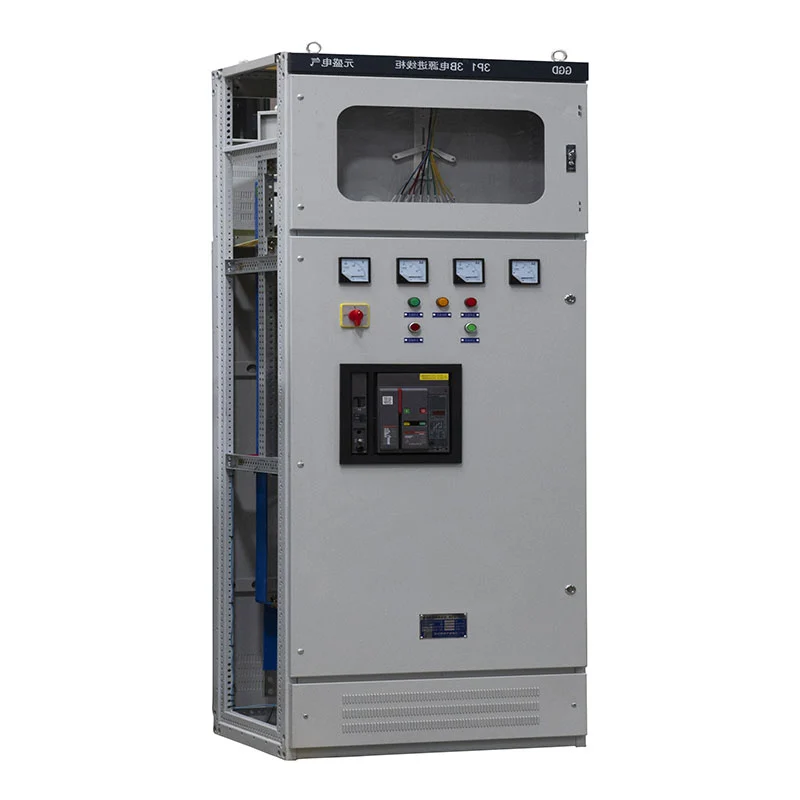

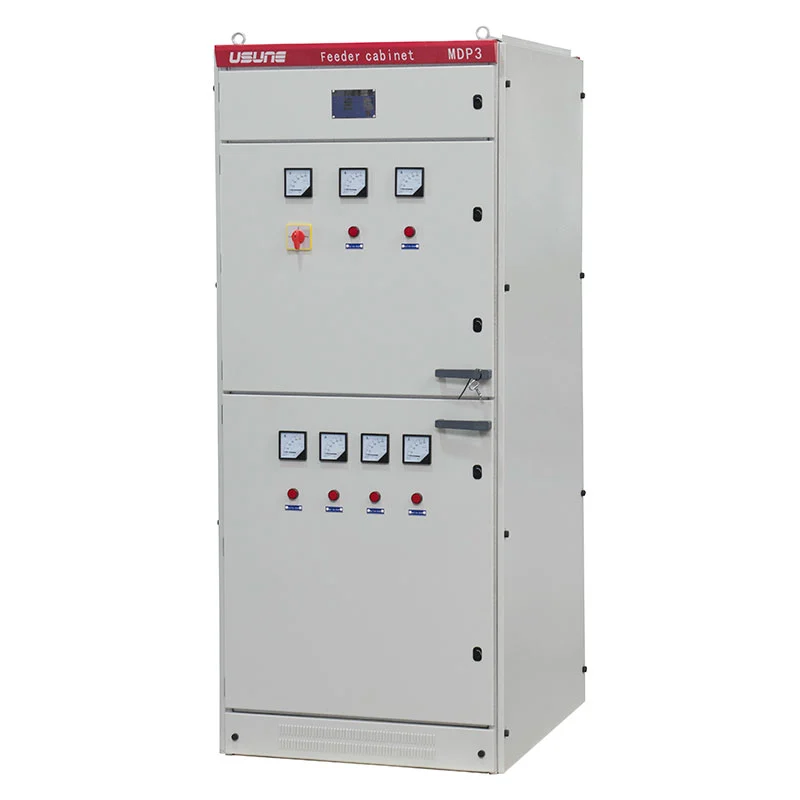

GGD lavspændingsstrømfordelingspanel

GGD Low Voltage Power Distribution Panel er designet til indendørs strømdistributionsapplikationer med nominel frekvens på 50Hz og nominel arbejdsspænding op til 380/400V. Dens kabinetstruktur, kobberskinner, styrekredsløb og beskyttelse komponenter kan konfigureres i henhold til projektets krav. Løsningen er velegnet til kraftværker, transformerstationer, fabrikker, minevirksomheder, kommercielle bygninger og andre elektriske distributionsanlæg.

Distributionsfokuseret design

Strømkonvertering

GGD Low Voltage Power Distribution Panel er designet som en centraliseret lavspændingsfordelingsenhed. Det kan den modtage elektrisk strøm fra opstrømssystemet og distribuere det til flere udgående kredsløb til udstyr, belysning, motorer og andre belastninger.

Skabet kan indrettes som indgående skab, udgående fordelerskab, kondensatorkompensationsskab eller andre konfigurationer i henhold til det elektriske enkeltlinjediagram. Dette gør systemet nemmere at integrere i forskellige industrielle og kommercielle distributionsnetværk.

Kredsløbsarrangement

Det interne arrangement adskiller større elektriske komponenter og styreledninger i henhold til projektdesignet. Universalafbrydere, afbrydere i formstøbt hus, miniatureafbrydere, kontaktorer, relæer, målere og andre komponenter kan vælges i henhold til de nødvendige kredsløbsfunktioner.

For projekter, der kræver tilpassede komponentmærker eller specifikationer, kan Usune koordinere komponentvalget med køber inden produktion.

Indvendigt byggeri

Skabsramme

Skabsstellet og skillevæggene er fremstillet af koldvalset stålplade. Referencepladetykkelsen er ≥2 mm, med færdige kanter behandlet for at reducere skarpe kanter under drift og vedligeholdelse.

Skabsstrukturen er designet til at give tilstrækkelig mekanisk styrke til normal drift, mens den tillader adgang til inspektion, ledninger og udskiftning af komponenter. For- og bagdørene er indrettet til praktisk drift og vedligeholdelse.

Kobberskinne

Elektrolytisk kobber anvendes til hoved- og grenskinne. Isolering og varmekrympbare beskyttelsesmaterialer kan anvendes på samleskinnesystemet for at opretholde den nødvendige dielektriske ydeevne.

Faseidentifikation er angivet for skinnearrangementet, mens skinnesamlinger behandles iht påkrævet elektrisk tilslutningsmetode. En fleksibel samleskinneforbindelse kan også leveres, hvor det er nødvendigt mellem indgående busbro og hovedafbryderen.

Jordingssystem

En dedikeret PE kobberbus er anbragt langs skabssamlingsretningen. Komponenter, der kræver jordforbindelse kan være tilsluttet gennem PE-systemet, med jordingsklemmer tilvejebragt for tilslutning til det eksterne jordingsnetværk.

Kabelrummet kan også reservere tilstrækkelig plads til kabelhoveder og tilhørende strømtransformatorinstallation ifølge projekttegningen.

Kredsløbskonfiguration

Indkommende kredsløb

Indgående skabe kan udstyres med universalafbrydere og tilsvarende beskyttelsesfunktioner. Den medfølgende konfiguration kan omfatte elektriske afbrydere med underspændingsudløsningsbeskyttelse og tidsforsinkelsesfunktioner i henhold til det elektriske design.

Beskyttelses- og kontrolkonfigurationen bestemmes af projektkravene i stedet for at være begrænset til én kombination af faste komponenter.

Udgående kredsløb

Udgående kredsløb kan arrangeres til forskellige belastninger og distributionskrav. Afbrydere, kontaktorer, termiske relæer og klemrækker kan vælges i henhold til den nominelle strøm og kontrolkravene for hver feeder.

Kabinettets layout understøtter tydelig kredsløbsidentifikation med enhedsnumre og ledningsetiketter placeret for nemmere inspektion og vedligeholdelse.

Motorstyring

Til motorapplikationer kan kabinettet integrere motorstyringskredsløb med passende kobling og beskyttelse komponenter. Start/stop indikationslys og kredsløbsidentifikation kan arrangeres på skabspanelet for at hjælpe operatører identificerer hurtigt individuelle motorkredsløb.

Styreledninger

Sekundære kredsløb

De sekundære styrekredsløb er tilsluttet i henhold til de godkendte elektriske tegninger. Fleksible ledere er arrangeret i organiserede bundter, med passende isolering og muffer, der anvendes, hvor ledninger passerer gennem bevægelige eller mekanisk udsatte områder.

Referencetværsnittene omfatter 1,5 mm² for styre- og AC-spændingskredsløb og 2,5 mm² for AC-strømkredsløb, underlagt det endelige elektriske design.

Terminal identifikation

Klemrækker bruger flammehæmmende komponenter, mens ledere identificeres i henhold til kredsløbsnummereringen eller lederretning vist på tegningerne. Håndskrevne interne etiketter undgås; kredsløbsnumre og udstyr identifikation er trykt eller hot-stemplet for tydeligere langsigtet vedligeholdelse.

Elektrisk ydeevne

Hovedparametre

GGD Low Voltage Power Distribution Panel er designet omkring følgende referenceparametre:

Endelige elektriske parametre, skabsmål og komponentvalg bestemmes i henhold til det godkendte teknisk tegning og projektkrav.

Produktets ydre dimension

Applikationsscenarier

Industriel distribution

På fabrikker, værksteder og minefaciliteter kan GGD Low Voltage Power Distribution Panel fungere som central distributionssted for produktionsudstyr, motorer, belysning og hjælpesystemer.

Kommercielle bygninger

Skabet kan konfigureres til kommercielle og højhuse distributionsnetværk, hvor flere udgående kredsløb kræver centraliseret beskyttelse, måling og kontrol.

Strømfaciliteter

Kraftværker og transformerstationer kan bruge udstyret til lavspændingshjælpestrømdistribution og nedstrøms elektriske anlæg, med den interne konfiguration tilpasset projektets enkeltlinjediagram.

Servicebetingelser

Indendørs miljø

Udstyret er beregnet til indendørs installation. Referencedriftstemperaturen er -10°C til +40°C, med en højde på op til 1000m.

Det omgivende miljø bør være fri for alvorlige vibrationer, stød og korrosive forhold. Når det er specielt miljøkrav eksisterer, kan tekniske forhold diskuteres mellem Usune og køber inden produktion.

Installationsnøjagtighed

Under installationen må udstyrets hældning i forhold til det lodrette plan ikke overstige 5°. Korrekt installation hjælper med at opretholde skabsjustering, dørbetjening og pålidelighed af elektrisk forbindelse.

Standarder og certificering

Gældende standarder

Designet og fremstillingen af GGD Low Voltage Power Distribution Panel følger gældende lavspændingskoblingsudstyr krav, herunder relevante GB- og IEC-standarder. Det medfølgende udstyr kan fremstilles iht seneste gældende projektspecifikationer og godkendt teknisk dokumentation.

Nøglereferencestandarder omfatter GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 og andre relevante elektriske standarder specificeret af projektet.

Kvalitetsstyring

Usunes fremstillings- og kvalitetsstyringsaktiviteter understøttes af ISO 9001-, ISO 14001- og ISO 45001-systemer. Elektriske produkter kan også leveres med CE-certificering, sammen med relevant testdokumentation iflg til produktkonfigurationen.

Produktsammenligning

Valgvejledning

GGD Low Voltage Power Distribution Panel er særligt velegnet, når projektet kræver en robust centraliseret fordelerskab med en klar indvendig struktur, kobberskinnesystem og fleksibelt udvalg af indgående, udgående og styrekredsløb.

For projekter, hvor hurtig udskiftning af individuelle funktionelle enheder er det primære krav, er en udtrækbar konfiguration kan være mere passende. For enklere distributionsnetværk med færre kredsløbsændringer, en fast type kabinet kan give en mere ligetil løsning.

Usune kan vælge kabinetstruktur, afbrydere, samleskinnearrangement, kontrolkomponenter og interne ledninger i henhold til projektets enkeltlinjediagram og tekniske krav.

Projektreference

Cas-space raketlanceringsprojekt

GGD Low Voltage Power Distribution Panel er blevet refereret til Cas-space Rocket Launch Project, demonstrerer sin anvendelse i et projektmiljø, hvor struktureret lavspændingsdistribution og elektrisk udstyrs pålidelighed er vigtig.

Hvorfor Usune?

Ingeniørerfaring

Zhejiang Usune Electric Co., Ltd. har mere end 14 års erfaring inden for elektrisk udstyr, understøttet af et erfarent R&D-team, der er i stand til at udvikle konfigurationer i henhold til projektspecifikke krav.

Produktionskontrol

Fra elektriske komponenter og skabsfabrikation til intern ledningsføring og endelig inspektion, anvender Usune kontrolleret produktions- og kvalitetsinspektionsprocedurer. Standard produktionstid er cirka 15-20 dage, afhængigt af på konfiguration og ordremængde.

Projekttilpasning

Til projekter, der kræver specifikke afbrydere, styrekomponenter, skabsdimensioner, samleskinnearrangementer eller ledningskonfigurationer, kan Usune udvikle udstyret baseret på købers enkeltlinjediagram og tekniske specifikationer.

Ofte stillede spørgsmål

Hvad er den nominelle spænding?

Standard referencespændingen er 0,4 kV med en nominel frekvens på 50 Hz. De endelige parametre afhænger af projektet design.

Hvad er den maksimale strøm?

Den medfølgende konfiguration kan nå 3150A, afhængigt af den valgte afbryder, samleskinne og overordnet elektrisk design.

Kan skabet tilpasses?

Ja. Skabsdimensioner, elektriske komponenter, ind- og udgående kredsløb, styrefunktioner, samleskinne arrangementer og andre detaljer kan tilpasses efter godkendte tegninger.

Hvilke komponenter kan bruges?

Konfigurationen kan omfatte universalafbrydere, støbte afbrydere, miniatureafbrydere, kontaktorer, termiske relæer, målere og andre komponenter i henhold til projektets krav.

Hvad er produktionstiden?

Den normale produktionsperiode er ca. 15-20 dage, afhængig af mængde og teknisk konfiguration.

Kan OEM-krav accepteres?

Ja. Usune kan levere OEM og projektbaseret tilpasning, herunder specificerede komponentkonfigurationer og kunde krav.

Hvordan kontrolleres kvaliteten?

Komponenter og monterede skabe inspiceres under produktionen, efterfulgt af rutineinspektion og test inden forsendelse. Relevant testdokumentation kan leveres i henhold til projektets krav.
