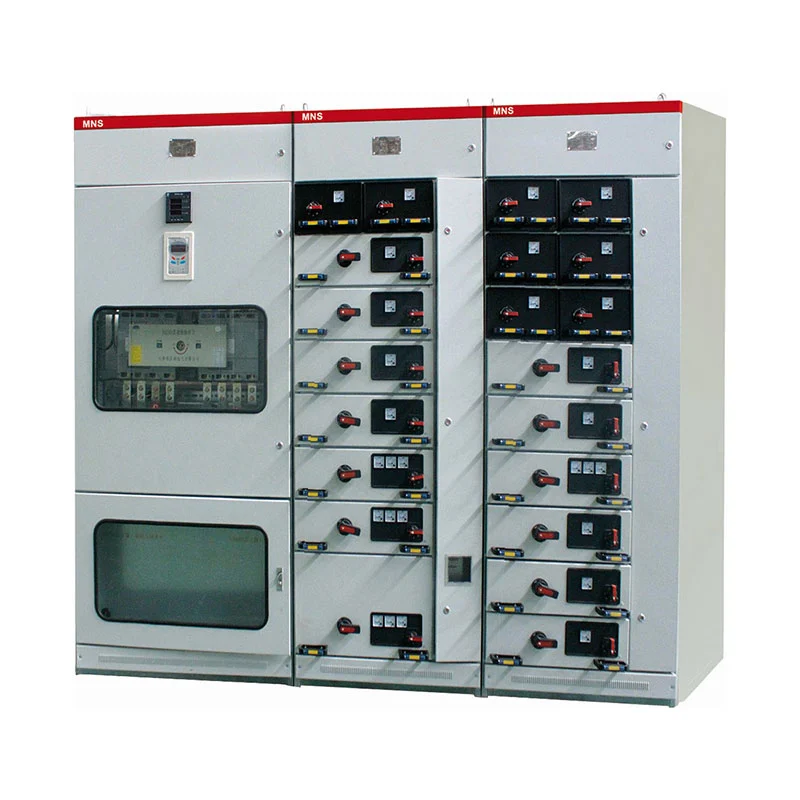

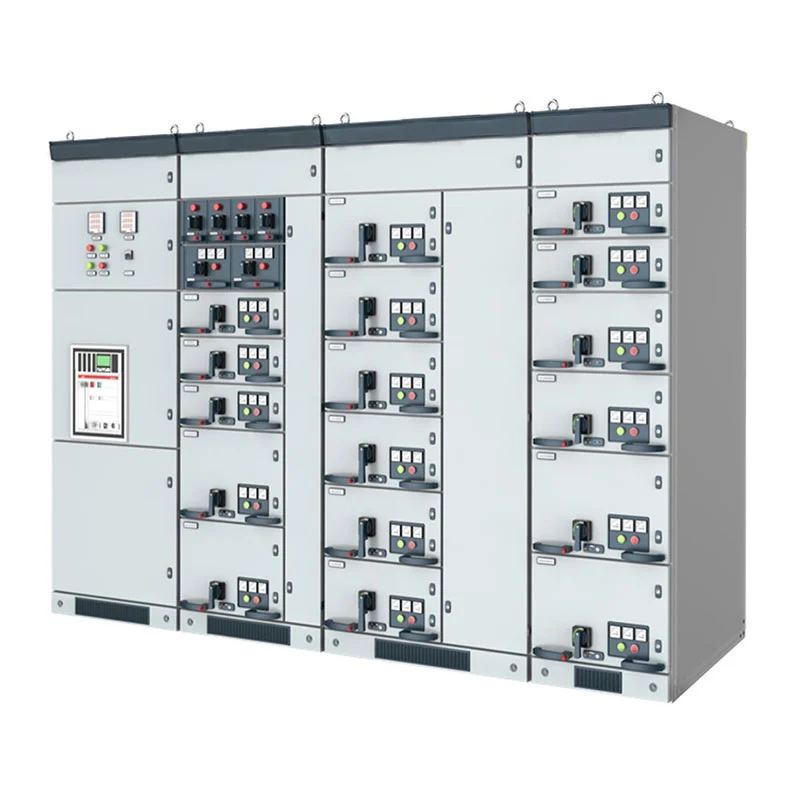

Lavspændingsudtrækkeligt koblingspanel

Lavspændingsudtrækkeligt koblingspanel er særligt velegnet til projekter, hvor flere typer elektriske belastninger skal styres fra ét centraliseret lavspændingsdistributionssystem. I stedet for at bruge en enkelt fast arrangement, kan kabinettet konfigureres med strømfordelingsenheder, motorstyringsenheder og effektfaktor kompensation fungerer efter kundens el-diagram.

Systemkonfiguration

Et stort lavspændingselektrisk system indeholder normalt forskellige typer belastninger. Produktionsudstyr, motorer, belysning, hjælpeudstyr og reaktive belastninger kan kræve forskellige beskyttelses- og kontrolarrangementer.

Usunes modulære koblingsudstyr kan derfor konfigureres efter funktionen af ​​hvert kredsløb. Et typisk system kan omfatte et Power Distribution Center (PC) til indgående og udgående strøm, et Motor Control Center (MCC) til motor feedere, og et kompensationsskab til reaktiv effektstyring.

Denne konfiguration giver elektriske ingeniører mulighed for at udvikle tavlen omkring den faktiske belastningsstruktur af en projekt.

Strømfordeling

PC-skabet er designet til modtage- og distributionssiden af ​​et lavspændingssystem.

Afhængigt af de nødvendige elektriske parametre kan kabinettet rumme Emax, MT, 3WN, AH, ME seriekredsløb afbrydere og andre kompatible komponenter i henhold til det godkendte design.

Distributionsdelen kan bruges til at levere nedstrøms produktionslinjer, transformere, hjælpeudstyr, bygningssystemer og andre elektriske belastninger.

Til projekter med flere feedere kan hvert kredsløb arrangeres i henhold til dets nominelle strøm og beskyttelse krav, hvilket gør det overordnede distributionsnet nemmere at organisere.

Motorstyring

Motorbelastninger er ofte en af ​​de største komponenter i industrielle elektriske systemer. Pumper, ventilatorer, kompressorer, transportører, værktøjsmaskiner og produktionsudstyr kan alle kræve dedikerede motorkredsløb.

MCC-konfigurationen bruger store og små skuffer til at imødekomme forskellige krav til motorføder. Det vigtigste koblingsenhed for hvert kredsløb kan bruge en støbt kabinetafbryder med høj brydekapacitet eller en roterende belastning afbryder med sikring.

Dette arrangement gør det muligt at gruppere motorkredsløb adskilt fra generelle strømfordelingskredsløb opretholdelse af centraliseret kontrol over det elektriske system.

Power Factor Control

Industrianlæg med et stort antal motorer og induktive belastninger kan kræve reaktiv effektkompensation.

Usune kan konfigurere kompensationssektionen med manuelle, automatiske eller eksterne effektfaktorkompensationsfunktioner. Den passende kontrolmetode kan vælges i henhold til kundens el-styringssystem.

Ved at adskille kompensationsudstyr fra generelle distributions- og motorkredsløb kan skabsarrangementet bedre svarer til kundens overordnede strømstyringsstrategi.

Modularrangement

Hovedværdien af et udtrækkeligt lavspændingssystem er ikke blot selve kabinetstrukturen, men evnen til at organisere forskellige elektriske funktioner inden for ét koordineret system.

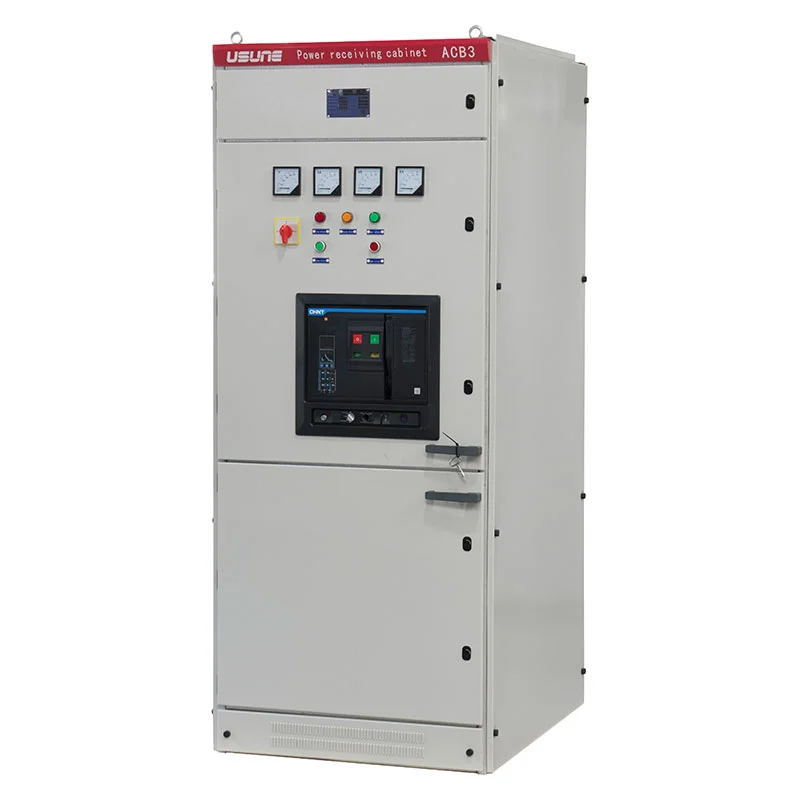

PC konfiguration

PC-sektionen håndterer indgående strøm og distribuerer elektricitet til nedstrøms feedere. Dens afbryderkonfiguration er valgt i henhold til systemets strøm- og beskyttelseskrav.

MCC-konfiguration

MCC-sektionen er dedikeret til motorrelaterede kredsløb. Forskellige skuffestørrelser kan arrangeres efter motor ratings og fodermængder.

Kompensationskonfiguration

Kompensationssektionen styrer reaktiv effekt og kan konfigureres til manuel, automatisk eller fjernbetjening.

Disse tre funktionsområder kan designes separat eller integreres i samme lavspændingstavle iflg til projektets krav.

Belastningsbaseret valg

Valget af et lavspændingskoblingssystem bør begynde med de elektriske belastninger i stedet for kabinettet udseende.

For et strømdistributionsprojekt skal ingeniører normalt bekræfte den indgående spænding, nominelle strøm, antal udgående feeders, kortslutningsniveau, motorkapacitet og fremtidige udvidelseskrav.

For motorintensive faciliteter bliver antallet og klassificeringen af motorer vigtige faktorer ved bestemmelse af MCC konfiguration.

Hvor reaktive belastninger er betydelige, bør den påkrævede kompensationskapacitet og kontrolmetode også være overvejet.

Denne belastningsbaserede tilgang hjælper med at sikre, at den endelige koblingskonfiguration svarer til den faktiske drift anlæggets karakteristika.

Ansøgninger

Lavspændingsudtrækkeligt koblingspanel kan konfigureres til forskellige industrier og elektriske miljøer i henhold til de nødvendige distributionsfunktioner.

Industriel fremstilling

Fabrikker kan bruge pc- og MCC-konfigurationer til at distribuere strøm til produktionsudstyr, motorer, hjælpesystemer, og procesmaskineri.

Petrokemiske anlæg

Petrokemiske anlæg har typisk adskillige motordrevne systemer såsom pumper, ventilatorer og kompressorer. Adskil motorstyringskredsløb kan arrangeres i MCC-sektionen.

Metallurgiske planter

Stål- og metallurgiske faciliteter indeholder ofte højeffektmotorer og flere produktionslinjer. Modulært distribution gør det muligt at styre forskellige belastninger gennem dedikerede feeder-kredsløb.

Transport faciliteter

Transportinfrastruktur kan bruge centraliseret lavspændingsdistribution til udstyrsstrømforsyninger, ekstraudstyr systemer, ventilationsudstyr og andre elektriske belastninger.

Kommercielle bygninger

Højhuse og boligbyggerier kan bruge lavspændingsfordelingsskabe til centraliseret feeder ledelse og forsyning af elektrisk udstyr.

Energiprojekter

Strømrelaterede faciliteter kan kombinere indgående distribution, udgående feeders, motorkredsløb og reaktiv effekt kompensation i et integreret lavspændingssystem.

Driftsbetingelser

Standardudstyret er designet til en omgivelsestemperatur mellem -5°C og +40°C, med en gennemsnitstemperatur ikke over +35°C over 24 timer.

Standardinstallationshøjden er ≤2000m. Den omgivende luft skal være forholdsvis ren og passende foranstaltninger bør overvejes, hvor luftfugtighed og temperaturudsving kan forårsage kondens.

Til transport og opbevaring er det gældende temperaturområde -25°C til +55°C, med kortvarig eksponering op til +70°C i højst 24 timer.

Hvis udstyret er påkrævet til offshore olieplatforme, atomkraftværker eller andre specielle miljøer, driftsbetingelser skal bekræftes separat mellem Usune og kunden.

Tekniske specifikationer

De endelige elektriske parametre skal bekræftes i henhold til kundens enkeltlinjediagram, belastningsliste, beskyttelseskrav og installationsforhold.

Tekniske overvejelser

For indkøbsteams gælder det, at valg af lavspændingskoblingsskab kun i henhold til nominel spænding og strøm være tilstrækkelig.

Antallet af udgående kredsløb, antal motorføder, individuelle motorklassificeringer, kortslutningskrav, indgående strømkapacitet og kompensationskrav kan alle påvirke den endelige skabskonfiguration.

Usune kan gennemgå kundens elektriske krav og anbefale den passende kombination af pc, MCC og kompensationsfunktioner.

Denne tilgang er især nyttig til industrielle projekter, hvor omstillingen skal rumme flere typer af elektriske belastninger i stedet for kun at tjene som et konventionelt distributionsskab.

Projektreference

Cas-space raketlanceringsprojekt

Cas-space Rocket Launch Project er en af ​​projektreferencerne forbundet med Usunes elektriske udstyr.

Raketopsendelsesfaciliteter indeholder komplekse understøttende elektriske systemer og kræver organiseret strømfordeling til udstyr, hjælpefaciliteter, kontrolrelaterede systemer og infrastrukturbelastninger.

I et sådant miljø skal det elektriske distributionssystem rumme forskellige belastningskarakteristika, mens opretholde en klar kredsløbsorganisation. Usunes lavspændingsanlæg blev anvendt som en del af projektets arrangement af elektrisk udstyr.

Projektet demonstrerer anvendelsen af Usune elektrisk udstyr i specialiseret infrastruktur, hvor strøm distributionskravene strækker sig ud over konventionelle kommercielle eller industrielle bygninger.

Produktvalg

Før du bestiller et lavspændingsudtrækbart koblingspanel, skal kunderne normalt levere følgende projekt oplysninger:

Ved at give disse detaljer på tilbudsstadiet kan Usune udvikle en mere nøjagtig koblingsudstyrskonfiguration og reducere unødvendige ændringer under produktionen.

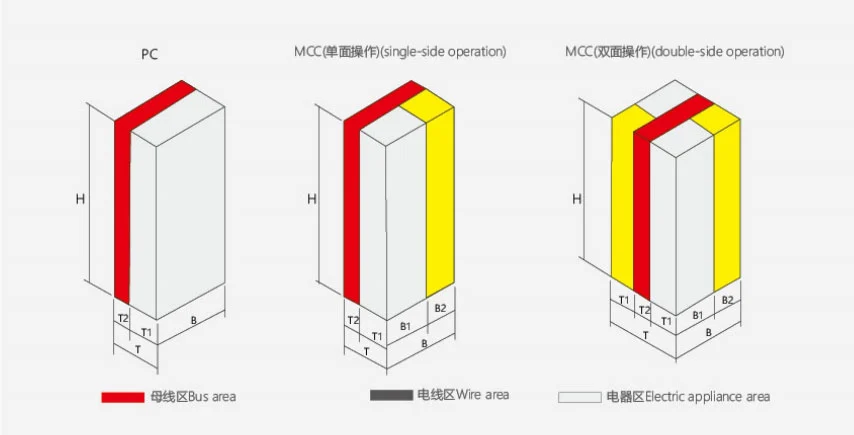

Produktets ydre dimension

Et strømdistributionscenter (PC) kabinet

B Motorkontrolcenter (MCC) kabinet

Kvalitetsstyring

Usune driver sine fremstillings- og kvalitetsstyringsprocesser i henhold til ISO 9001, ISO 14001 og ISO 45001.

Produkterne er udviklet og fremstillet med reference til gældende IEC- og GB-standarder. CE-certificering er tilgængelig for relevante produktkonfigurationer og målmarkeder.

Fabriksinspektion dækker komponentinstallation, skabsmontering, elektriske forbindelser, funktionelle mekanismer, og rutinetest før forsendelse.

Relevante tekniske dokumenter og testrapporter kan leveres i henhold til projektets krav.

FAQ

Hvad er systemets nominelle spænding?

Udstyret er designet til AC-systemer med en nominel arbejdsspænding på 660V og derunder.

Hvilke funktioner kan integreres?

Systemet kan integrere effektfordeling, motorstyring og automatisk effektfaktorkompensation.

Hvad er et pc-skab?

Et pc-skab bruges primært til strømmodtagelse og -distribution. Det kan konfigureres med passende kredsløb afbrydere i henhold til systemkravene.

Hvad er et MCC-skab?

Et MCC-skab er designet til centraliseret styring og beskyttelse af flere motorkredsløb. Den kan bruge store og små skuffekonfigurationer.

Kan udstyret tilpasses?

Ja. Usune kan konfigurere kabinettet i henhold til kundens enkeltlinjediagram, belastningsliste, motorklassifikationer, fodermængde og kompensationskrav.

Hvilke standarder følger Usune?

Usune opererer under ISO 9001, ISO 14001 og ISO 45001 ledelsessystemer. Produkter er designet iht gældende IEC- og GB-standarder, med CE-certificering tilgængelig for relevante konfigurationer.

Kan særlige driftsmiljøer understøttes?

Særlige miljøer såsom offshore platforme og atomkraftanlæg kræver særskilt teknisk evaluering og aftale før produktion.

Hvilke oplysninger kræves for tilbud?

Kunder anbefales at give systemspænding, indgående strøm, feedermængde, motoroplysninger, kortslutningsniveau, kompensationskrav, enkeltlinjediagram og installationsmiljø.

Leverer Usune testrapporter?

Ja. Fabriksinspektion og rutinetest udføres før afsendelse, og relevante testrapporter kan være leveres i henhold til projektets krav.

Brug forsyningskapacitet

Usune fokuserer på elektrisk lavspændingsudstyr og leverer projektorienterede koblingsanlæg til konfigurationer industrielle, kommercielle, energi-, transport- og specialiserede infrastrukturapplikationer.

For kunder, der køber det lavspændingsudtrækkelige koblingspanel, kan Usune understøtte processen fra elektrisk parameterbekræftelse og skabskonfiguration til produktionsinspektion og forsendelsesdokumentation, hvilket giver en praktisk løsning baseret på det faktiske elektriske system i stedet for at bruge den samme konfiguration til hvert projekt.
