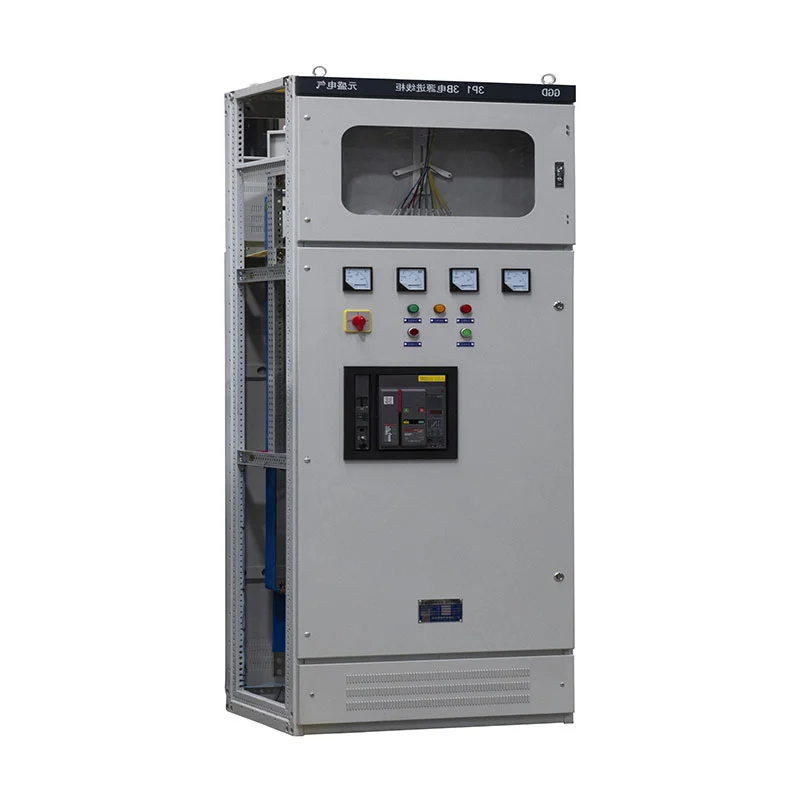

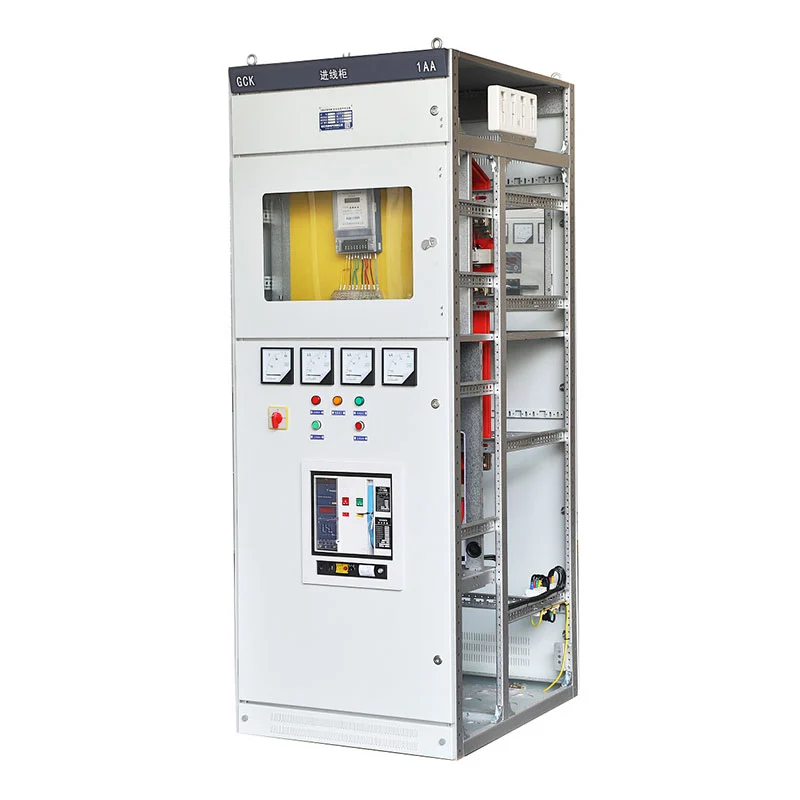

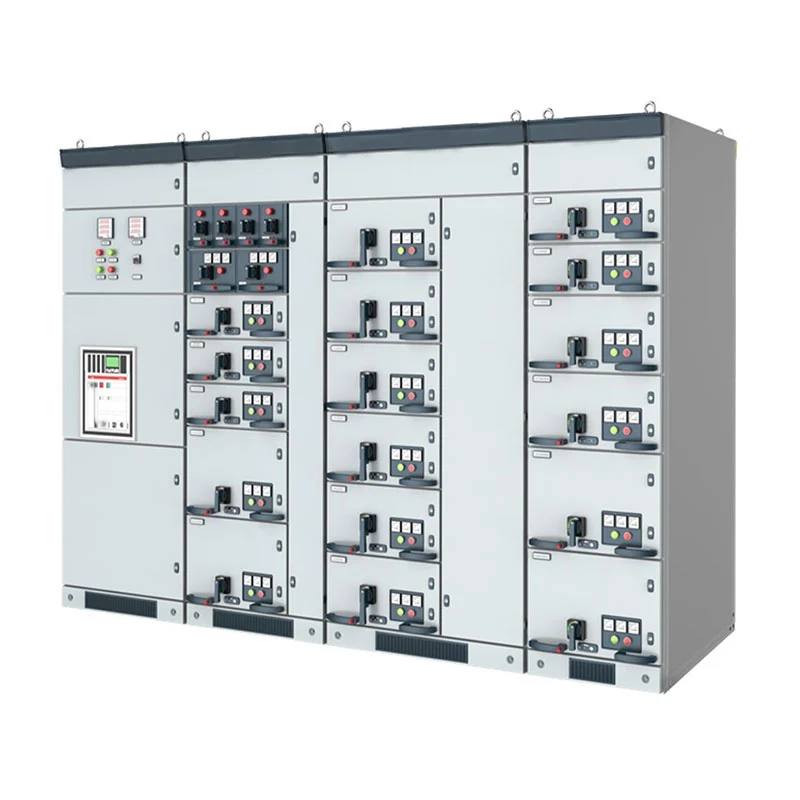

Lavspændingskoblingsudstyr

Oversigt

Udviklet af Zhejiang Usune Electric Co., Ltd., vores lavspændingsudtrækbare distributionstavle betjener AC 50Hz-systemer med nominel arbejdsspænding op til 400V og nominel strøm op til 3150A. Kobberskinnefordeling, konfigurerbare afbrydere, organiserede sekundære ledninger og dedikerede kabelrum samles i et design, der understøtter forskellige projektlayouts. Hos Usune fremstiller og leverer vi lavspændingskoblingsanlæg til kraftværker, transformerstationer, fabrikker, minefaciliteter, kommercielle bygninger og andre strømdistributionsprojekter på tværs af Kina og oversøiske markeder.

Fleksibelt feeder arrangement

Fordi forskellige elektriske belastninger kræver forskellige feeder-arrangementer, kan kabinettet konfigureres i henhold til strømfordelingsdiagrammet - hvilket gør det muligt at arrangere indgående kredsløb, udgående kredsløb, motorfødere og reaktive effektkompensationskredsløb inden for det samme lavspændingsdistributionssystem.

Komponentvalg

Hvor der er større distributionskrav, kan universalafbrydere som Emax, MT, 3WN, AH og ME-serier vælges i henhold til projektdesignet. Støbte afbrydere, belastningsafbrydere og andre elektriske komponenter kan også indbygges baseret på den påkrævede strømværdi og beskyttelsesskema.

Tilpasningsbar konfiguration

Gennem denne konfigurationstilgang er vores lavspændingsafbrydere i stand til at tilpasse sig forskellige strømfordelingsarkitekturer i stedet for at være afhængige af et fast elektrisk arrangement.

Samleskinne system

Elektrolytisk kobber danner både hoved- og grenskinnerne, hvilket skaber en stabil strømførende vej mellem indgående og udgående kredsløb. Flammehæmmende isolering og varmekrympbare muffer påføres relevante samleskinnesektioner, hvilket forbedrer isoleringsbeskyttelsen, samtidig med at faseidentifikationen holdes klar.

Samleskinnearrangement følger den elektriske tegning og nominelle strømkrav. Hvor projektdesignet kræver det, kan der tilvejebringes fleksible samleskinneforbindelser ved den indgående forbindelse mellem busbroen og hovedafbryderen.

For indkøbsteams forenkler denne konfiguration matchningen af ​​vores lavspændingsanlæg med opstrømstransformatorer, busbroer og nedstrøms fødesystemer.

Skabskonstruktion

Koldvalsede stålplader bruges til skabsrammen og indvendige skillevægge med en standardpladetykkelse på ikke mindre end 2 mm - hvilket giver tilstrækkelig mekanisk styrke til normal drift, inspektion og vedligeholdelse.

Dedikerede områder i kabinetstrukturen rummer elektriske komponenter, kabelforbindelser og sekundære styreledninger. Døre, betjeningsgreb, identifikationsplader og indvendige etiketter er arrangeret i henhold til det elektriske design, hvilket gør kredsløbsidentifikation lettere under idriftsættelse og vedligeholdelse.

En PE kobber-jordingsbus kører langs skabsarrangementets retning. Komponenter, der kræver jordforbindelse, kan tilsluttes denne leder, og der er dedikerede jordforbindelsesterminaler til tilslutning til det eksterne jordingsnetværk.

Sekundær kontrol

Det sekundære kredsløb er indrettet efter projekttegninger og kontrolkrav. Styreledninger bruger fleksible, isolerede kobberledere organiseret i bundter, hvilket giver de interne ledninger et rent og vedligeholdeligt arrangement.

Styrekredsløb bruger generelt 1,5 mm² ledere, mens AC-strømkredsløb bruger 2,5 mm² ledere, underlagt det endelige tekniske design. Der anvendes flammehæmmende klemrækker, og ledningsnumre eller kredsløbsidentifikationsmærker svarer til de elektriske tegninger.

For indgående kabinetter kan underspændingsudløsningsbeskyttelse indbygges i afbryderbeskyttelsesarrangementet. Indikatorlys, kontrolkontakter og måleinstrumenter kan også konfigureres i henhold til hvert kredsløbs funktion.

Distributionsfunktioner

Vores lavspændingskoblingsudstyr kan konfigureres til flere almindelige lavspændingsstrømfordelingsfunktioner. Et indgående kabinet modtager strøm fra opstrømstransformatoren eller strømkilden, mens udgående skabe distribuerer elektricitet til nedstrømsbelastninger.

Motorstyringskredsløb kan arrangeres ved hjælp af store og små skuffekonfigurationer med afbrydere eller sikringsdrejebelastningsafbrydere valgt i henhold til motorens karakteristika. Kondensatorkompensationsskabe kan inkorporere manuel, automatisk eller ekstern reaktiv effektkompensationsudstyr.

Dette modulære arrangement gør det muligt for den samme skabsplatform at understøtte forskellige elektriske distributionsopgaver inden for et projekt.

Tekniske specifikationer

Produktets ydre dimension

Miljøparametre og driftsgrænser

Hos Usune konstruerer vi vores lavspændingskoblingsudstyr til anvendelse i interiører, der er fri for intense mekaniske stød, ætsende atmosfærer eller overdreven vibration. Det termiske driftsområde spænder fra -10°C op til +40°C, hvilket sikrer, at 24-timers gennemsnittet forbliver på eller under +35°C. Vores udstyr er generelt velegnet til højder, der ikke overstiger 2000 meter. Med hensyn til atmosfærisk fugt, når den omgivende temperatur topper ved +40°C, skal den relative luftfugtighed forblive under 50%; øgede fugtniveauer er dog acceptable ved køligere temperaturer, forudsat at de stemmer overens med de relevante miljøbestemmelser. Monteringsvinklen skal holde sig inden for 5 grader fra den lodrette akse. Hvis et projekt kræver implementering under atypiske forhold, vil vores Usune-ingeniørteam samarbejde med kunden for at færdiggøre en passende teknisk konfiguration.

Beskyttende design og kabinetkonstruktion

Elektrisk sikkerhed er vævet ind i både den fysiske opbygning af kabinettet og kredsløbsforsvarsmekanismerne. Afhængigt af det valgte arrangement integrerer vi mekaniske og elektriske låse for at minimere risikoen for menneskelige fejl under drift. Hver enhed har en utvetydig mærkning af kredsløb og komponenter. Til fejlbeskyttelse er en selvstændig PE kobberskinne indbygget i jordingslayoutet. Endvidere giver kabelkamrene god plads til terminering af kabler og, hvor det er nødvendigt, til installation af nul-sekvens strømtransformatorer. Adgangspunkter, inklusive front- og bagpaneler, er udformet til jævn og sikker bevægelse, med kontrolelementer strategisk placeret for at forhindre enhver sammenstød med døre eller håndtag.

Standarder, certificeringer og dokumentation

Vores Usune-fremstillingsprocesser til lavspændingsenheder følger strengt relevante IEC- og GB-direktiver og refererer til benchmarks såsom GB/T 14048.2, GB 7251.12 og tilhørende internationale krav. Vi opretholder vores produktions- og ledelsessystemer gennem ISO 9001, ISO 14001 og ISO 45001 akkrediteringer. Efter anmodning kan vi levere CE-certificering sammen med relevante testregistreringer for at opfylde specifikke projektkrav. Disse legitimationsoplysninger udstyrer indkøbsspecialister med verificerbar dokumentation for leverandørvurdering, projektsignering og grænseoverskridende indkøbsaktiviteter.

Produktionsovervågning og kvalitetssikring

Hos Usune styrer vores kvalitetsstyringssystem alle faser af produktionen, fra kapslingsmaterialer og kobberskinner til elektriske komponenter, sekundære ledninger og den færdigmonterede tavle. Alle dele er indkøbt og installeret i nøje overholdelse af de godkendte tekniske tegninger og tekniske specifikationer. Inden noget udstyr forlader vores anlæg, gennemgår det omfattende rutineinspektioner og funktionstests. Vi verificerer omhyggeligt ledningsnøjagtighed, komponentidentifikation, jordforbindelse, strukturel integritet og elektriske operationer i forhold til projektets dokumentation. Denne proaktive tilgang hjælper med at forhindre installations- og idriftsættelsesudfordringer hos kunden. Derudover vedligeholder vores Usune-team detaljerede produktions- og inspektionsregistre for at understøtte kvalitetsverifikation og sikre fuldstændig projektsporbarhed.

Ansøgningssag: Cas-space Rocket Launch Project

Vores Usune Low Voltage Retabled Distribution Switchboard er blevet indsat ved Cas-space Rocket Launch Project, hvor yderst pålidelig lavspændingsstrømdistribution er afgørende for både anlæggets infrastruktur og dets understøttende elektriske systemer. Til storstilede ingeniørprojekter med flere elektriske belastninger og forskellige distributionskredsløb giver vores modulære kabinetdesign mulighed for et skræddersyet arrangement af indgående strøm, fødeledninger og hjælpefunktioner. Dette sikrer, at hele opsætningen flugter perfekt med projektets specifikke strømfordelingsdesign.

Udvendige dimensioner

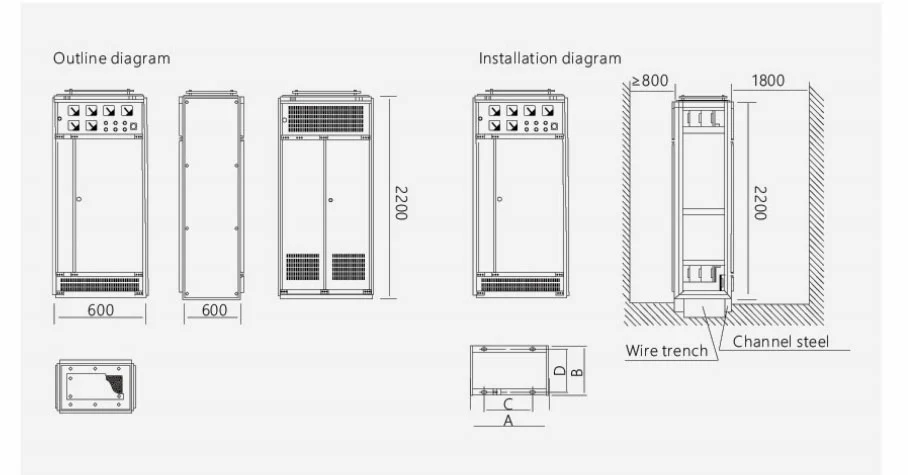

Skabsmålene kan bestemmes efter godkendte el-tegninger, komponentvalg, kabel adgangskrav og installationsbetingelser på stedet. Usune kan levere tilsvarende måltegninger til ingeniørgennemgang før produktion.

Fabrikstestning

Usune udfører inspektion og rutinetest før forsendelse. Testprocessen dækker skabssamling, elektriske forbindelser, komponentinstallation, jordforbindelse, sekundære ledninger og andre relevante funktioner.

Testrapporter og teknisk dokumentation kan leveres i henhold til projektkravene, hvilket hjælper kunderne fuldføre procedurer for indgående inspektion, installation og idriftsættelse.

FAQ

Hvilken spænding er tilgængelig?

Standardkonfigurationen er normeret til 0,4 kV med en mærkestrøm på op til 3150A. Den endelige elektriske konfiguration bestemmes i henhold til projektets belastning og designtegninger.

Kan skabet tilpasses?

Ja. Usune kan tilpasse kabinetkonfigurationen i henhold til elektriske skemaer, kredsløbsmængde, komponent valg, kabelindføringsretning, skabsdimensioner og andre projektkrav.

Hvilke afbrydere kan bruges?

Systemet kan rumme forskellige afbryderkonfigurationer. Universalafbrydere såsom Emax, MT, Serierne 3WN, AH og ME kan vælges i henhold til det godkendte design.

Kan den bruges til motorstyring?

Ja. Motorstyringskonfigurationer kan arrangeres ved hjælp af forskellige skuffestørrelser og passende afbrydere eller sikringer belastningsafbrydere i henhold til motorkapacitet og beskyttelseskrav.

Hvilket skinnemateriale bruges?

Hoved- og grenskinnerne bruger elektrolytisk kobber. Relevante skinnesektioner kan forsynes med flammehæmmende isolering og varmekrympbare beskyttelsesærmer.

Hvilke dokumenter kan leveres?

Usune kan levere tekniske specifikationer, el-tegninger, måltegninger, testrapporter og relevant kvalitetsdokumentation i henhold til projektets krav.

Hvad er produktionstiden?

Standardgennemløbstiden er generelt 15-20 dage afhængig af konfiguration, mængde og projektkrav.
